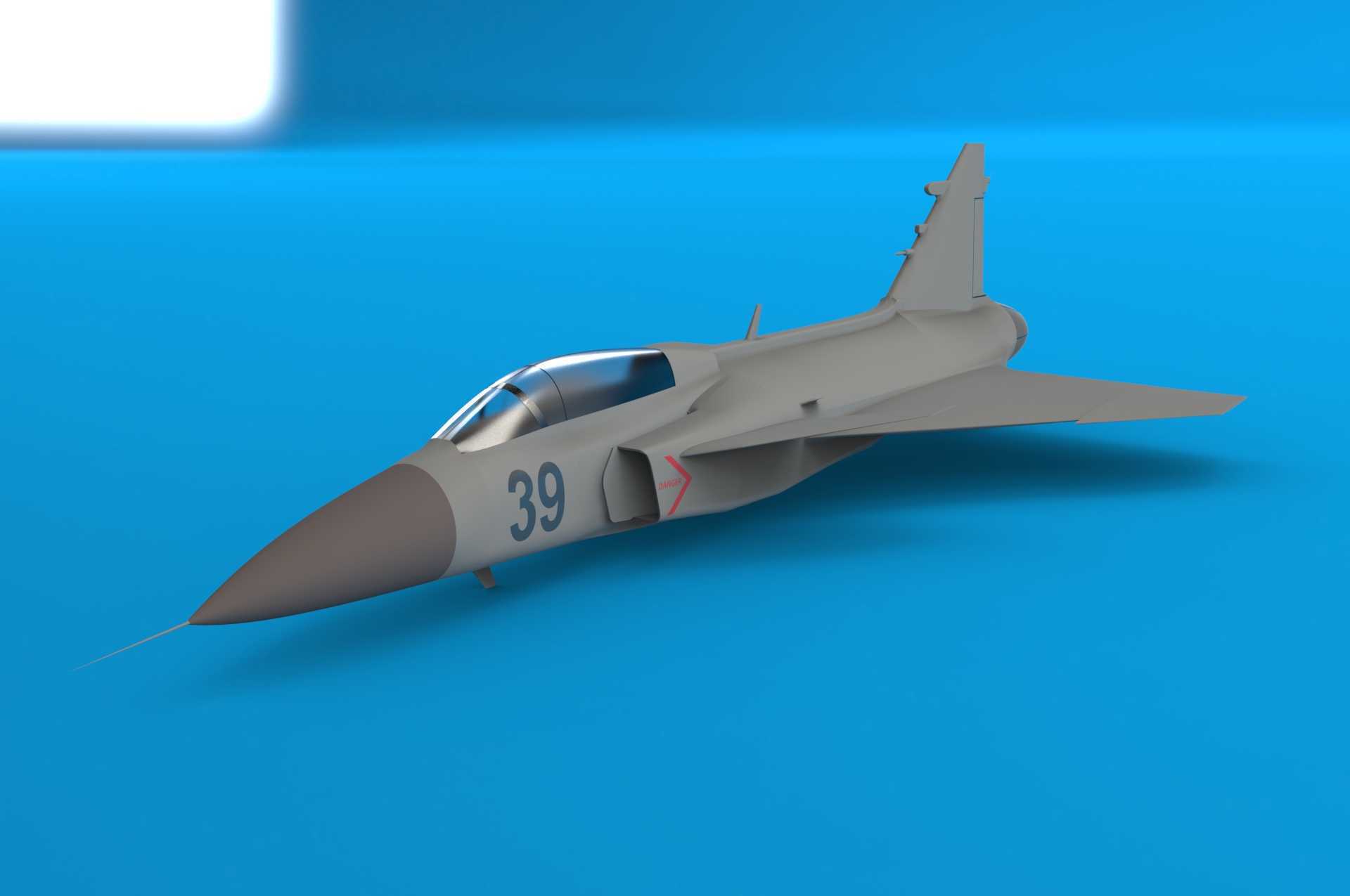

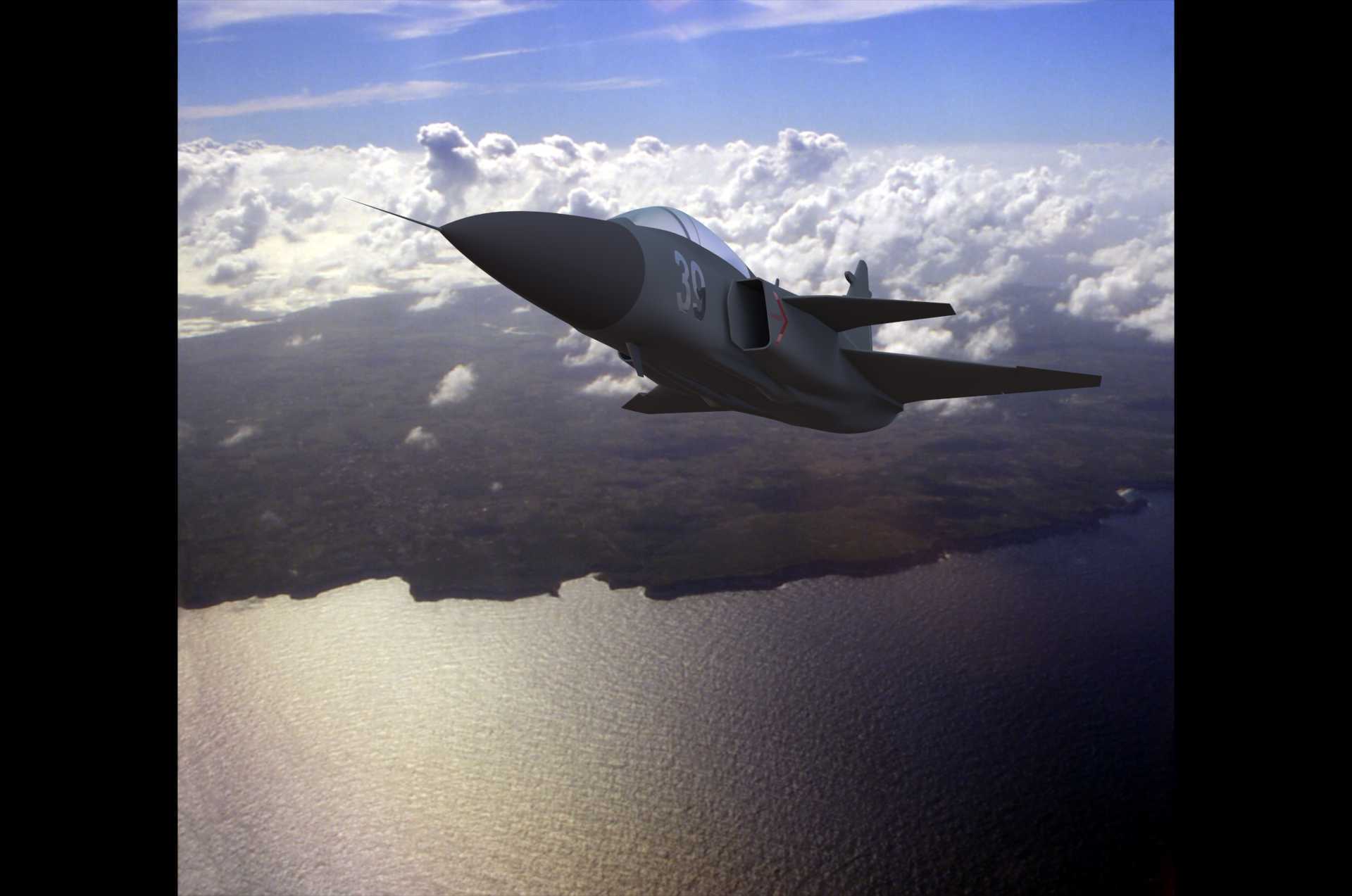

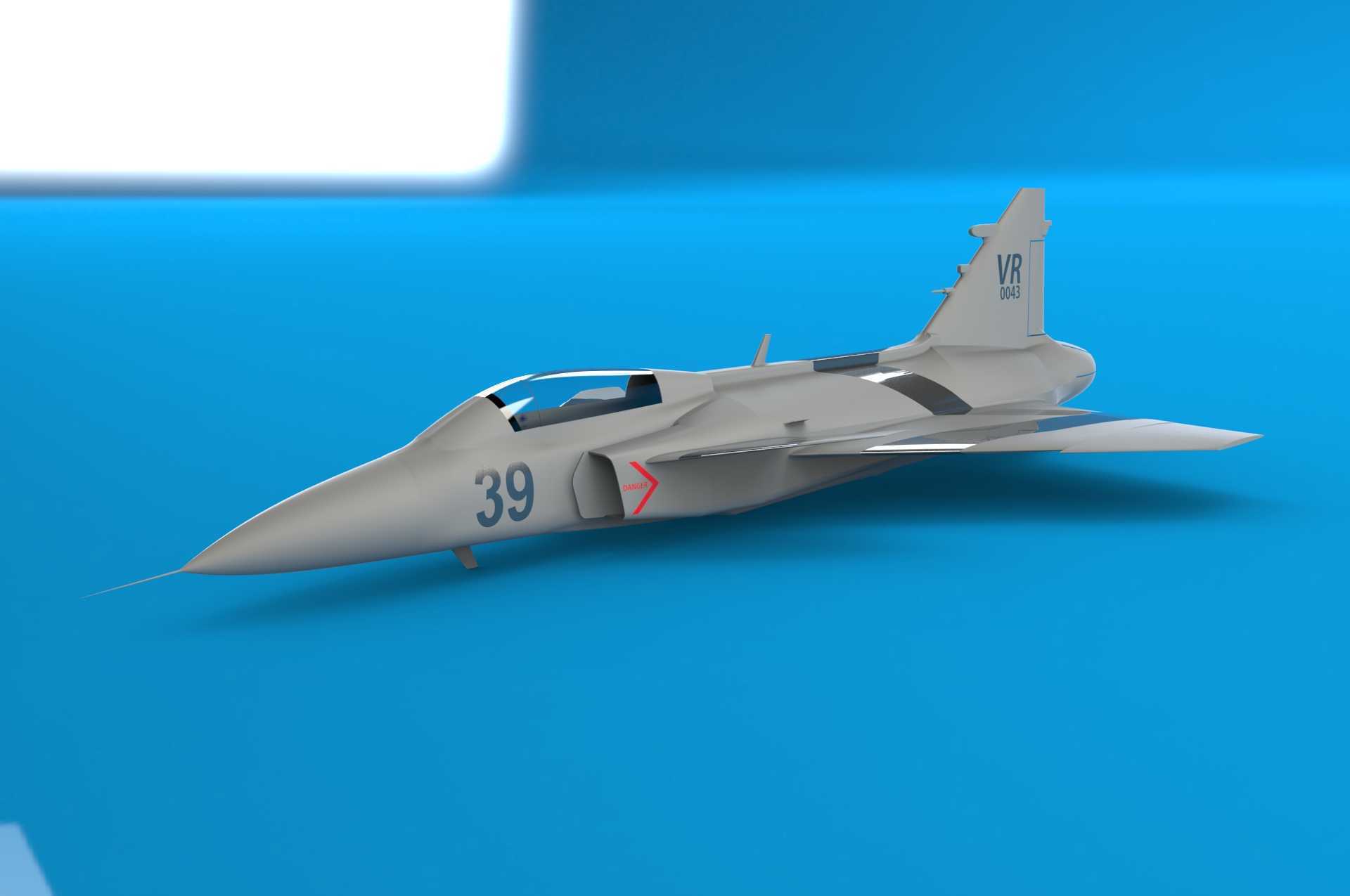

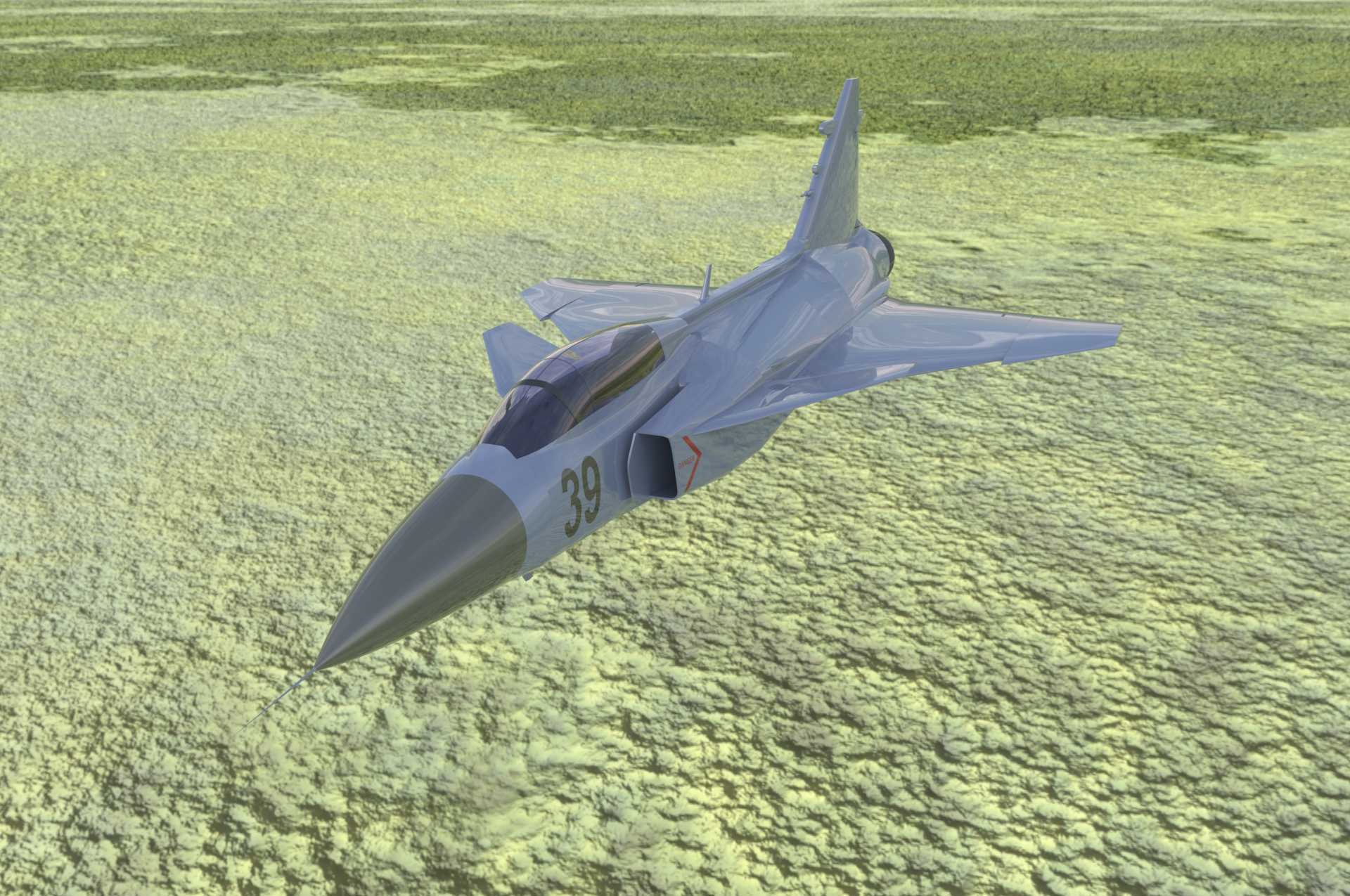

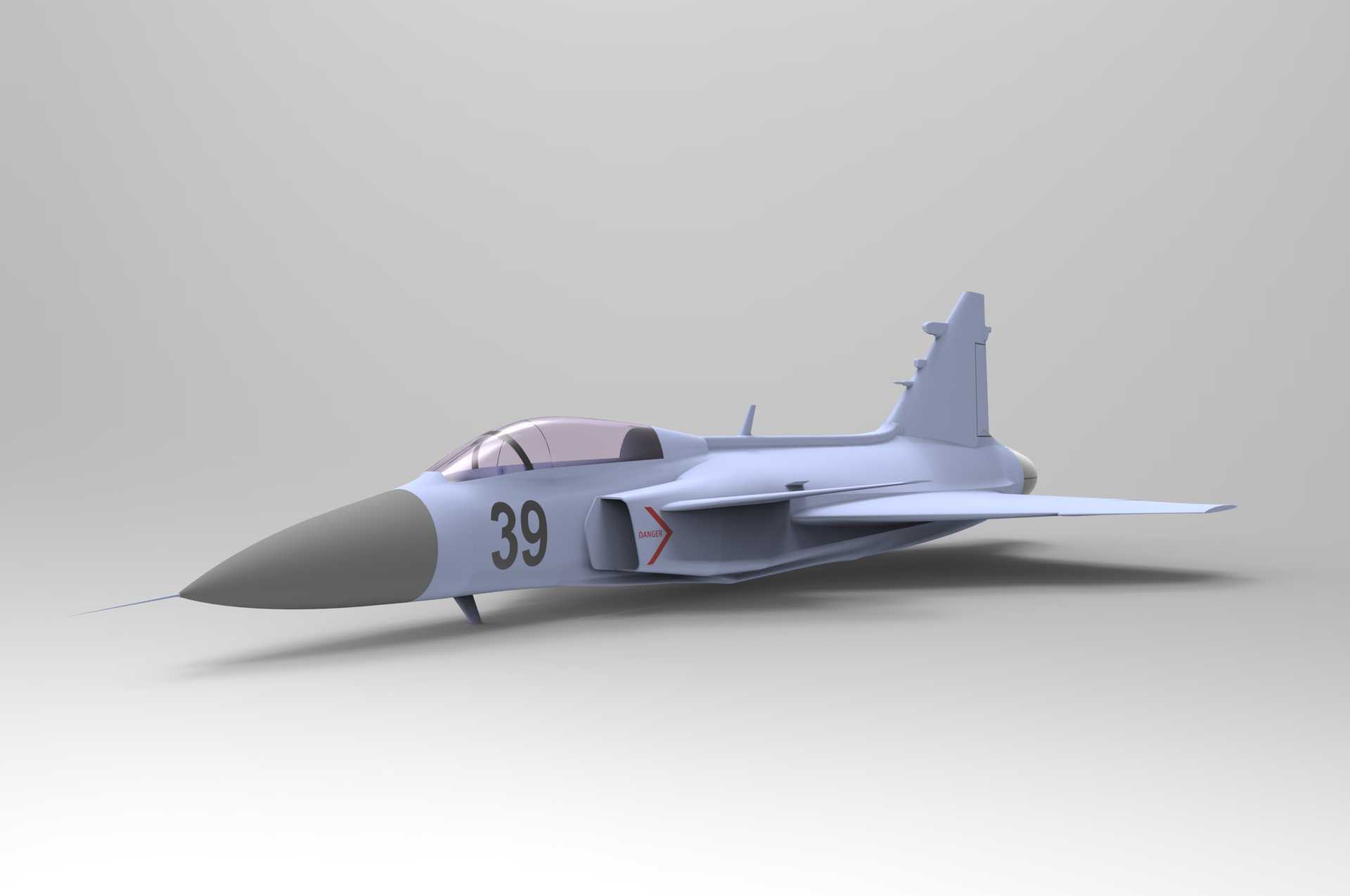

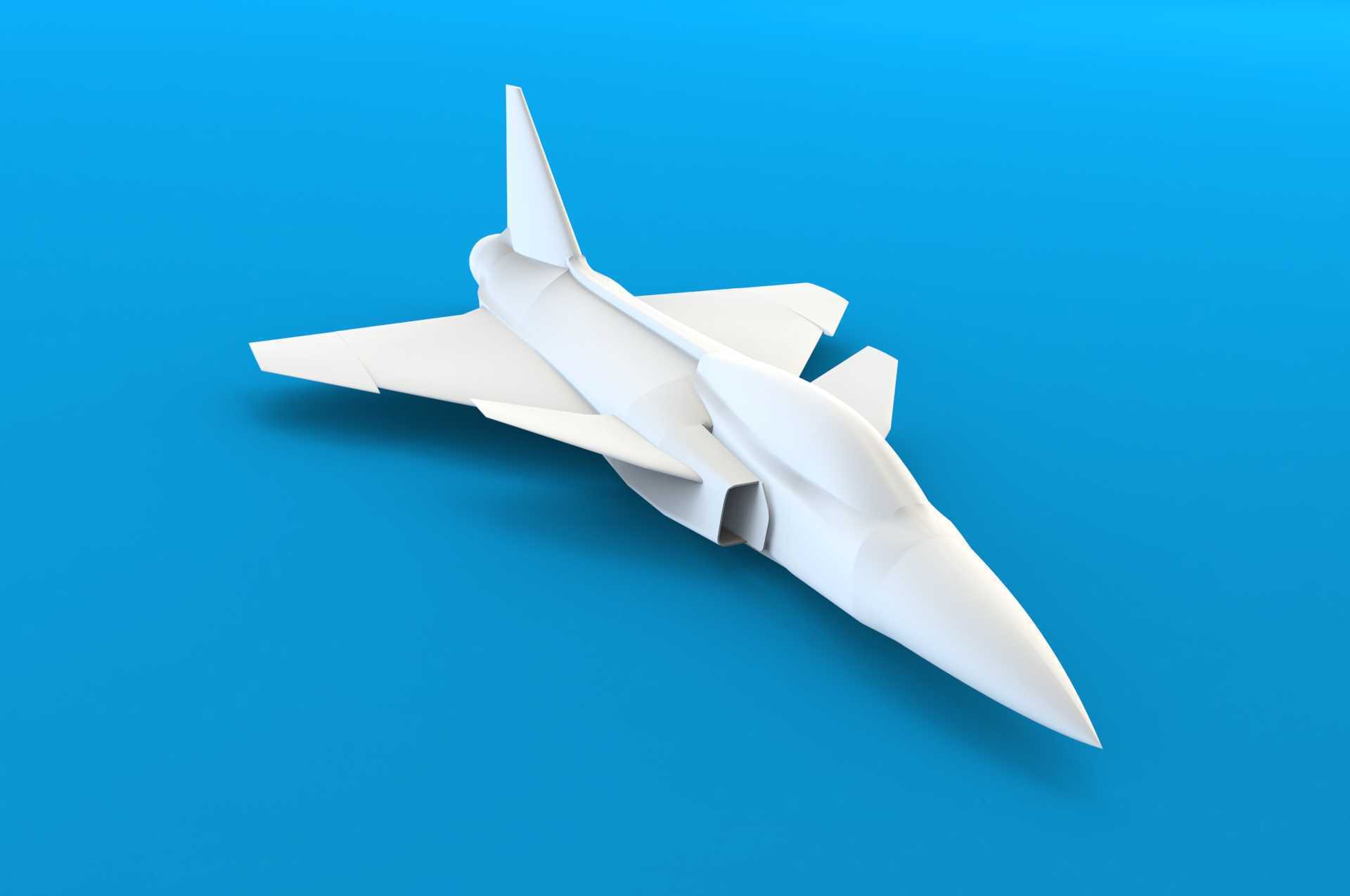

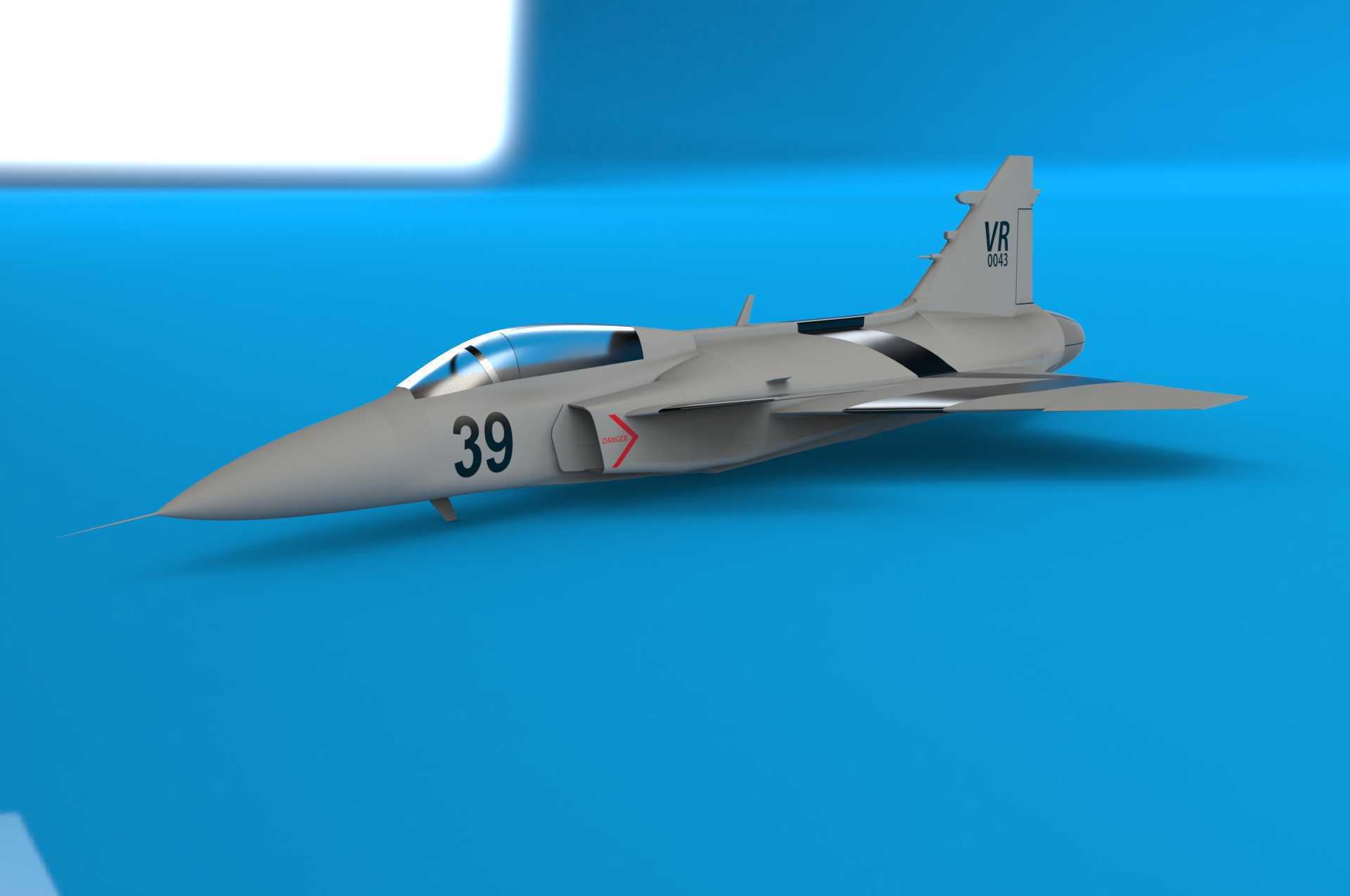

萨博JAS39鹰狮轻型多用途战斗机结构

　　在航空装备三维建模领域，轻型战斗机的结构还原一直是兼顾气动外形与内部布局合理性的典型课题，萨博JAS39鹰狮作为单引擎多用途战机的代表，其模型构建需要贴合实际作战与使用场景的多重约束。这款战机最初的定位是满足前线快速部署需求，可在公路跑道、小型野战机场完成起降，因此整机尺寸控制极为紧凑，建模时需要严格把控翼展与机身长度的比例，确保机翼折叠（若涉及舰载改型适配）、起落架收放边界不会与周边结构产生干涉，同时要兼顾外挂点的布置空间，保证副油箱、空空导弹、对地攻击弹药的挂载位置符合实际载荷分配逻辑。从功能特性来看，该机型兼顾制空作战、对地对海打击、战术侦察等多任务属性，建模过程中需要区分不同任务构型下的外形差异，

　　比如侦察吊舱挂载时的机头下方结构调整、电子战构型下的翼尖吊舱外形适配，不能仅做单一气动外形的复刻。设计思路上，这款战机采用近距耦合鸭式布局，鸭翼与主翼的相对位置、后掠角度直接影响升力系数与机动性能，建模时需要还原鸭翼的偏转转轴位置、作动机构的预留空间，不能仅做曲面外观的堆砌，要考虑到气动舵面的实际运动边界，比如大迎角状态下鸭翼的偏转角度不会与机身侧面结构产生碰撞，主翼前缘机动襟翼的收放路径符合实际机械结构的运动逻辑。机身截面采用近似椭圆形的修形设计，既能够减小跨音速飞行时的波阻，也能为内置的单台发动机、燃油箱、航电设备预留足够的安装空间，建模时需要注意进气道的唇口角度，保证两侧进气道的气流通道顺畅，不会出现截面突变导致的气动损失，

　　同时进气道与发动机压气机叶片的预留间隙要符合实际安装要求，避免出现结构干涉。起落架采用前三点式布局，前起落架位于座舱下方靠后位置，主起落架收纳于机身两侧的轮舱内，建模时需要还原起落架收放时的转动路径，确保轮胎、减震支柱在完全收纳状态下不会与轮舱内壁、周边管路结构产生碰撞，同时起落架的轮距、轴距参数要符合野战起降的稳定性要求，避免出现地面滑行时的倾覆风险。座舱部分采用水泡形座舱盖，飞行员视野范围覆盖前半球及侧下方，建模时需要注意座舱盖的曲面弧度，既保证光学观察的无畸变需求，也要兼顾座舱盖的结构强度，同时弹射座椅的安装位置、座舱内仪表板的布局预留空间要符合人体工程学要求，飞行员操作时的肢体活动范围不会与座舱内壁、操纵杆结构产生干涉。

　　机身尾部的发动机尾喷口采用可调收敛扩张结构，建模时需要还原喷口调节片的铰接结构，保证不同推力状态下喷口截面的调整逻辑符合实际工作状态，同时尾喷口与周边尾翼结构的距离要满足热防护要求，避免高温燃气直接冲刷垂尾、平尾结构导致的材料性能下降。机翼下的外挂点采用前后错落布置，不同挂点的承载能力对应不同类型的挂载装备，建模时需要还原挂架的安装接口，保证不同弹药、吊舱的挂载位置符合重心配平要求，避免满挂载状态下整机重心超出允许范围影响飞行稳定性。从实际应用场景出发，该模型可用于航空装备教学演示、气动仿真前置建模、战机结构科普展示等场景，建模过程中对结构边界的精准把控，能够为后续的气动计算、结构强度分析提供可靠的三维基础，避免因外形失真导致的仿真结果偏差。在细节处理上，机身上的通信天线、大气数据传感器、编队灯等小型结构的位置也需要贴合实机布局，这些看似微小的结构会影响战机的雷达反射截面积与气动流场，不能随意简化或错位布置，比如机头空速管的长度、安装角度要与机身轴线保持精准的对应关系，翼尖的导弹逼近告警传感器的探测角度要覆盖全向威胁范围，保证模型的工程实用性而非仅做外观展示。
