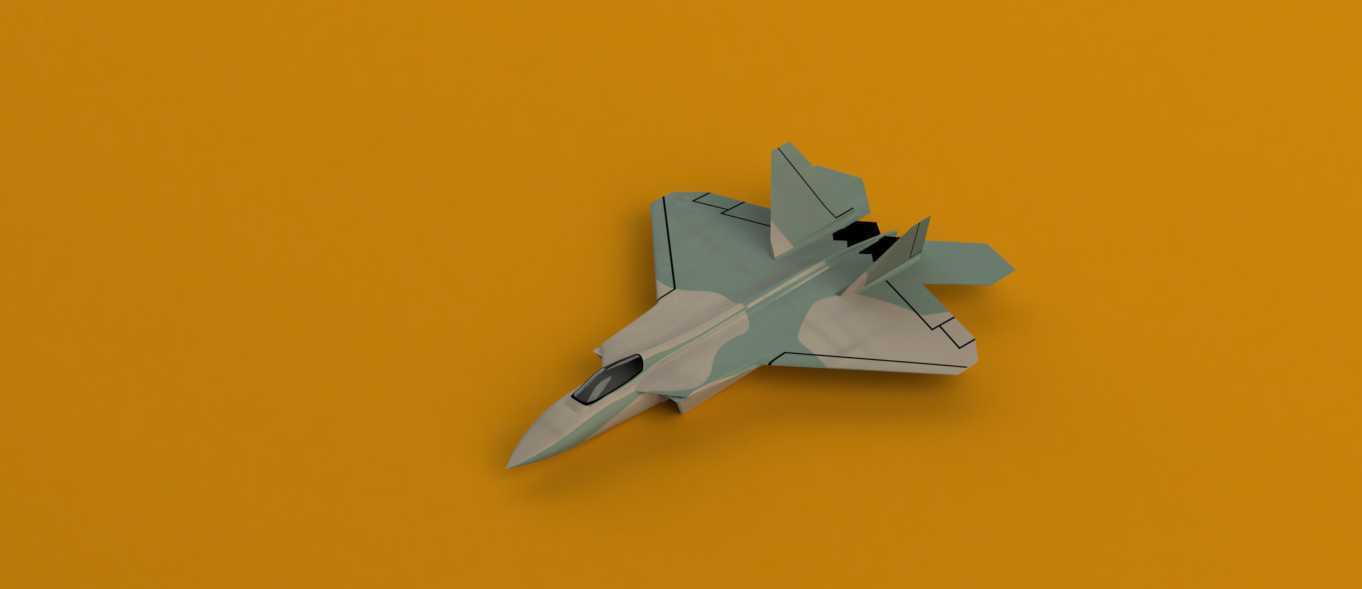

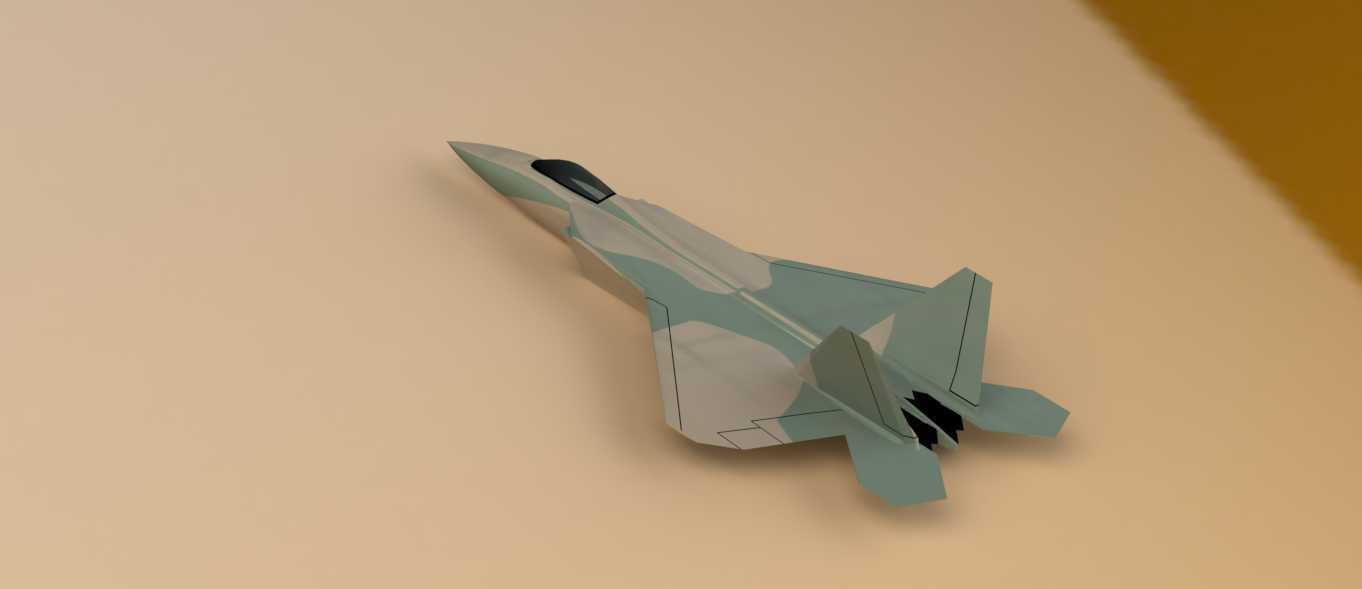

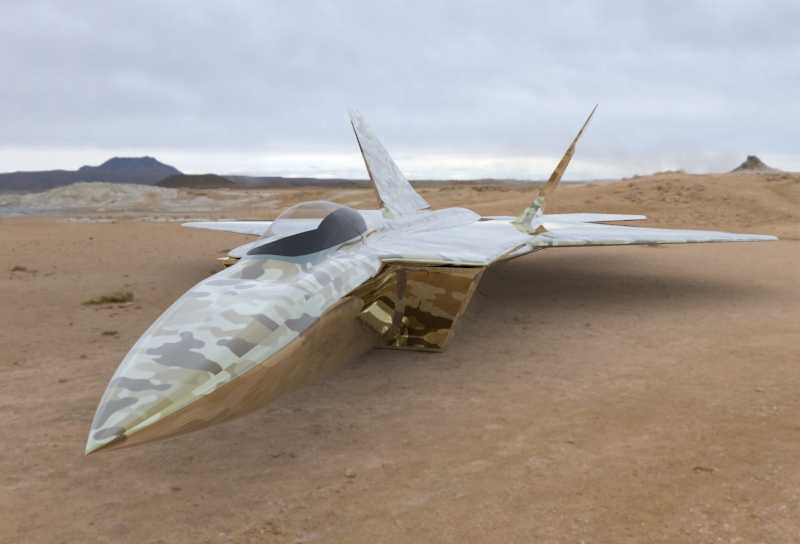

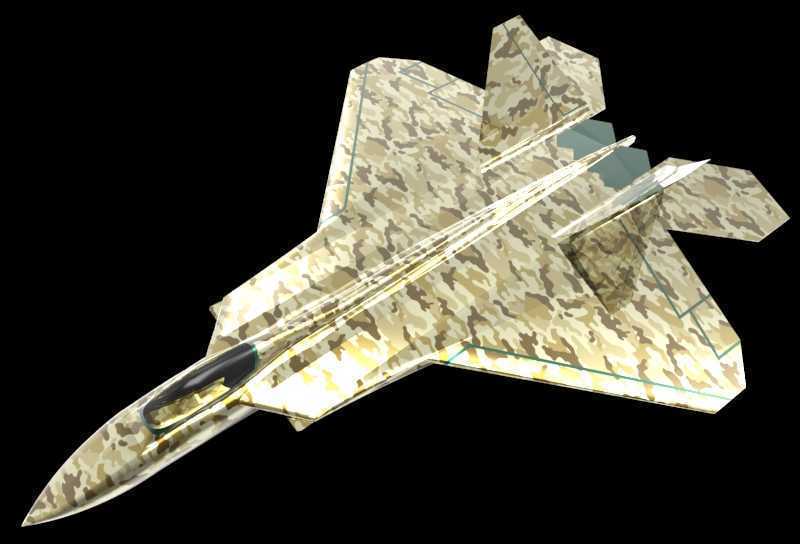

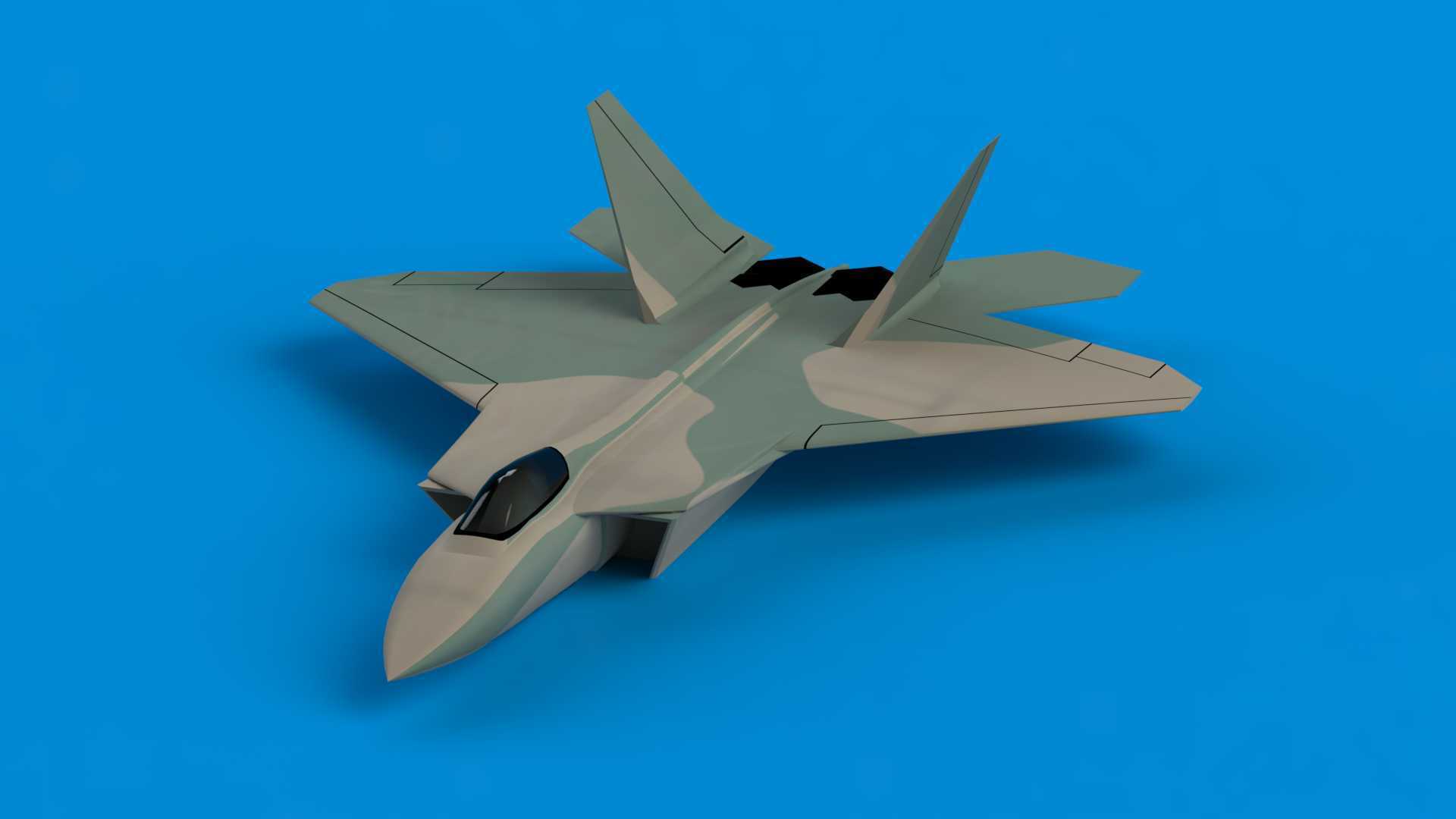

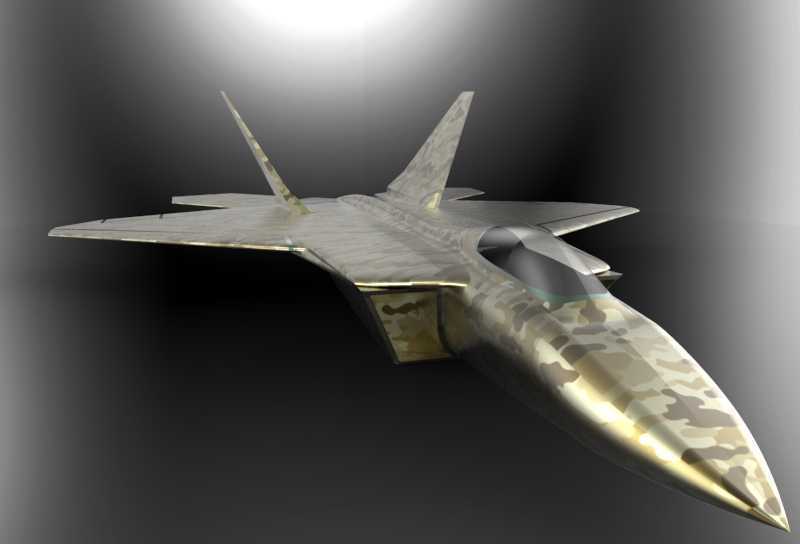

F22猛禽隐身战机外观结构三维数模

　　该模型还原了F22猛禽战机的整体气动布局与外观结构特征，建模过程中优先保障了气动外形的曲面连续性，机身棱边、进气道唇口、机翼前后缘的平行对齐关系完全符合隐身设计的几何要求，所有曲面拼接处的G2连续性经过反复校验，避免出现曲率突变导致的气动性能偏差。从实际应用场景来看，这类战机外观数模可用于航空科普教具的结构开发、航模产品的外形逆向参考、国防教育展陈的仿真模型制作，也能作为飞行器设计专业课程中气动布局教学的具象化案例，帮助学习者理解隐身战机的外形设计逻辑。模型整体采用翼身融合体布局，双垂尾外倾角度与实机保持一致，菱形机头的截面折线从雷达罩根部一直延伸到进气道上沿，兼顾了雷达波散射控制与座舱视野的边界要求，

　　进气道采用的CARET进气道唇口造型做了简化处理，保留了关键的斜切角度与遮蔽结构特征，能够直观展现S型进气道的入口遮挡设计思路。全机的外形尺寸比例严格参照实机的公开参数缩放，建模时将机身长度、翼展、垂尾高度的比例误差控制在0.2%以内，机翼的前缘后掠角、后缘前掠角都做了精准还原，平尾与主翼的前后缘平行关系、垂尾前缘与机翼前缘的平行对齐都完全符合隐身设计的几何原则，机身表面的口盖、检修舱门的轮廓线也做了示意性刻画，既保证了外观的辨识度，又不会因为过多细碎结构影响整体曲面的流畅性。在建模思路上，优先搭建了全机的基准骨架，以机身对称面为核心基准，依次拉出机头、机身中段、尾段的纵向控制线，再结合各站位的截面轮廓生成主曲面，机翼、平尾、

　　垂尾等翼面单独建模后通过曲率匹配与机身融合，座舱盖的整体水泡造型做了一体化曲面处理，镀膜层的分界位置做了明确的几何标识，尾喷口的锯齿边缘结构也做了还原，能够直观展现红外隐身的设计细节。这类外观结构模型在使用时，可根据不同的应用场景做后续的细节深化，如果用于航模制作，可在现有曲面基础上拆分机身壳体、机翼、尾翼等单独部件，预留出动力舱、舵机安装位、起落架舱的结构空间，安装边界可根据实际选用的动力系统尺寸调整机身中段的内部容积，保证整机重心落在机翼平均气动弦长的30%左右位置，符合固定翼飞行器的重心配平要求；如果用于展陈模型制作，可在现有外形基础上增加表面隐身涂层的分色标识、空军涂装的轮廓参考、机载天线的示意结构，

　　不需要改动整体气动外形即可满足仿真展示需求。模型的曲面拆分逻辑也考虑了后续加工的便利性，机身左右对称曲面可直接导出用于3D打印或者模具制作，翼面与机身的连接位置预留了合理的安装止口边界，不需要额外做几何修复就能直接用于后续的结构拆分，对于从事飞行器外观设计、航模开发、仿真展陈制作的从业者来说，能够大幅降低基础外形建模的工作量，直接在成熟的气动外形基础上做针对性的功能结构拓展。建模过程中特意规避了容易出现的外形失真问题，比如很多同类模型容易出现的垂尾角度偏差、机头截面过于圆润、机翼后掠角不准等问题，都通过多视角的参考图比对做了校正，保证从正视、侧视、俯视三个核心视角观察都能匹配实机的外形特征，机身侧面的棱边折线从机头到机尾的过渡自然，没有出现生硬的转折，保证了整体视觉上的协调感。
