三款盛液玻璃高脚杯外观结构设计

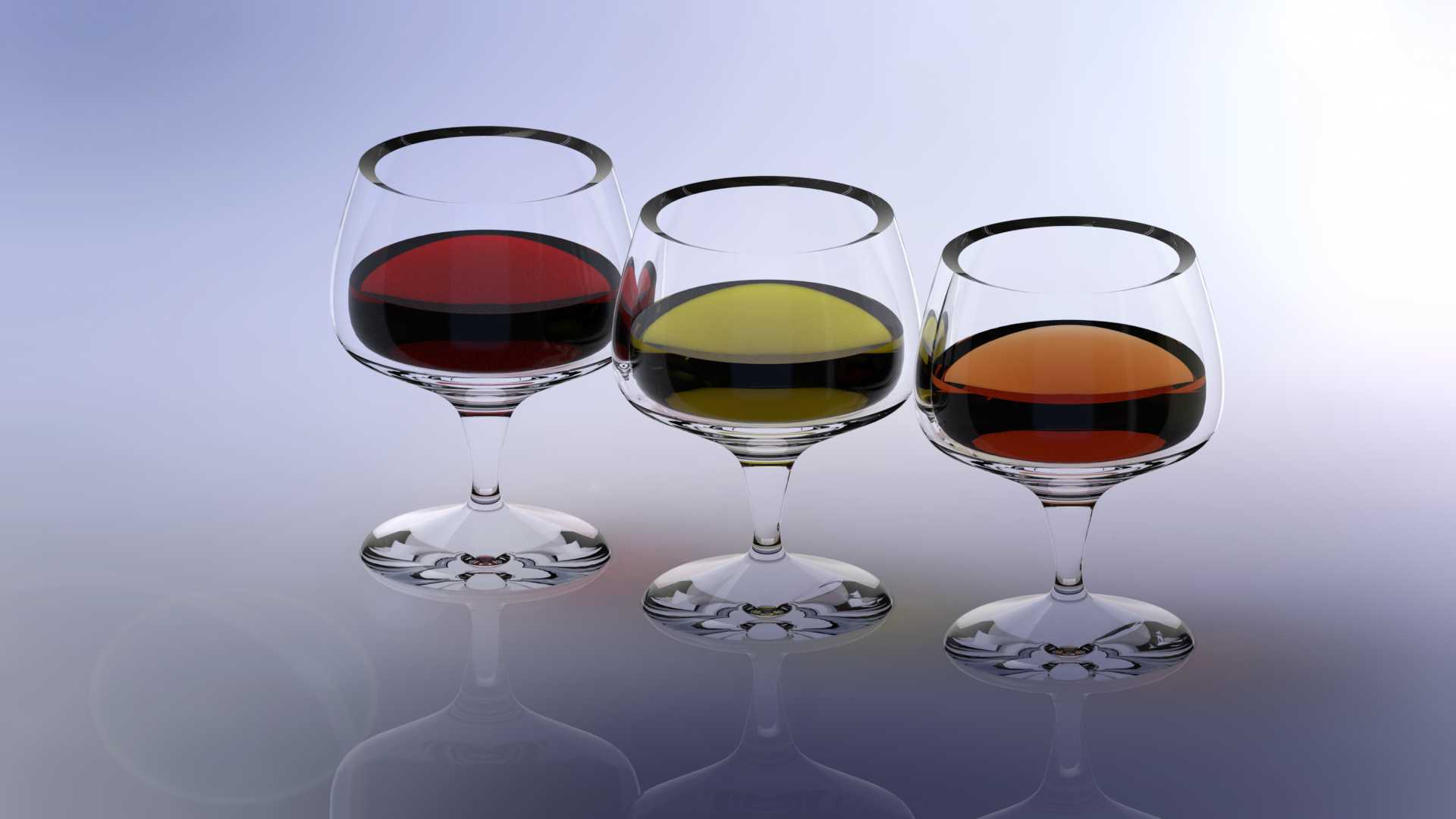

　　日常餐饮场景里的玻璃高脚杯，看似是简单的日用器具，实际在结构设计上需要兼顾握持手感、盛液稳定性、液体展示效果多方面的工程考量，本次完成的三款不同杯身轮廓的高脚杯三维结构，可直接用于玻璃制品开模前的结构验证、液体渲染效果测试环节。三款杯型均采用经典的三段式结构，分别为上部盛液杯肚、中部支撑杯茎、下部承重底座，不同杯型的杯肚弧度、杯茎长度、底座直径做了差异化调整，适配不同品类饮品的盛放需求。从实际使用场景出发，第一款杯肚圆润外扩、杯口微收的杯型，适合盛放红酒类饮品，外扩的杯肚可以预留足够的液体与空气接触空间，微收的杯口能够聚拢饮品香气，握持时手指搭在杯茎位置，不会因为手部温度传递到杯肚影响饮品的适饮温度；第二款杯肚相对直挺、

　　轮廓偏硬朗的杯型，适合盛放白葡萄酒或者预调类浅色饮品，直挺的杯壁可以清晰观察液体的色泽与通透度，杯身重心相对偏高，倾倒液体时水流更容易控制；第三款杯肚偏矮、杯口略宽的杯型，适合盛放甜型酒或者餐后利口酒，较宽的杯口方便直接嗅闻饮品香气，矮杯肚的设计降低了整体重心，放置在桌面时的抗侧翻能力更强。设计过程中首先确定了三款杯型的安装边界与外形尺寸，所有杯型的总高度控制在150mm到180mm区间，底座直径统一设置为65mm到70mm，保证放置在常规餐桌、吧台平面时，底座与支撑面有足够的接触面积，即使受到轻微的侧向碰触也不会轻易倾倒；杯茎的直径统一设置为8mm到10mm，既保证了结构强度，不会因为轻微磕碰出现断裂，也适配成年人手指的握持宽度，

　　手指环绕杯茎时不会有过粗或者过细的违和感；杯壁的厚度统一设置为1.5mm，符合日常玻璃器皿的量产壁厚要求，既不会因为壁厚过薄导致生产过程中容易出现残次品，也不会因为壁厚过厚导致整体重量偏大，影响握持体验。杯肚与杯茎的衔接位置、杯茎与底座的衔接位置，全部做了R3到R5的圆角过渡处理，一方面避免玻璃生产过程中直角位置出现应力集中，导致成品容易受温差影响出现开裂，另一方面光滑的过渡曲面也方便日常使用后的清洁，不会在衔接缝隙残留污渍。底座的下表面做了0.2mm的内凹处理，实际放置时只有底座外圈与支撑面接触，即使桌面存在轻微的不平整，也能保证杯体放置平稳，不会出现晃动的情况；杯口位置做了1mm的卷边处理，既提升了饮用时嘴唇接触杯口的舒适度，

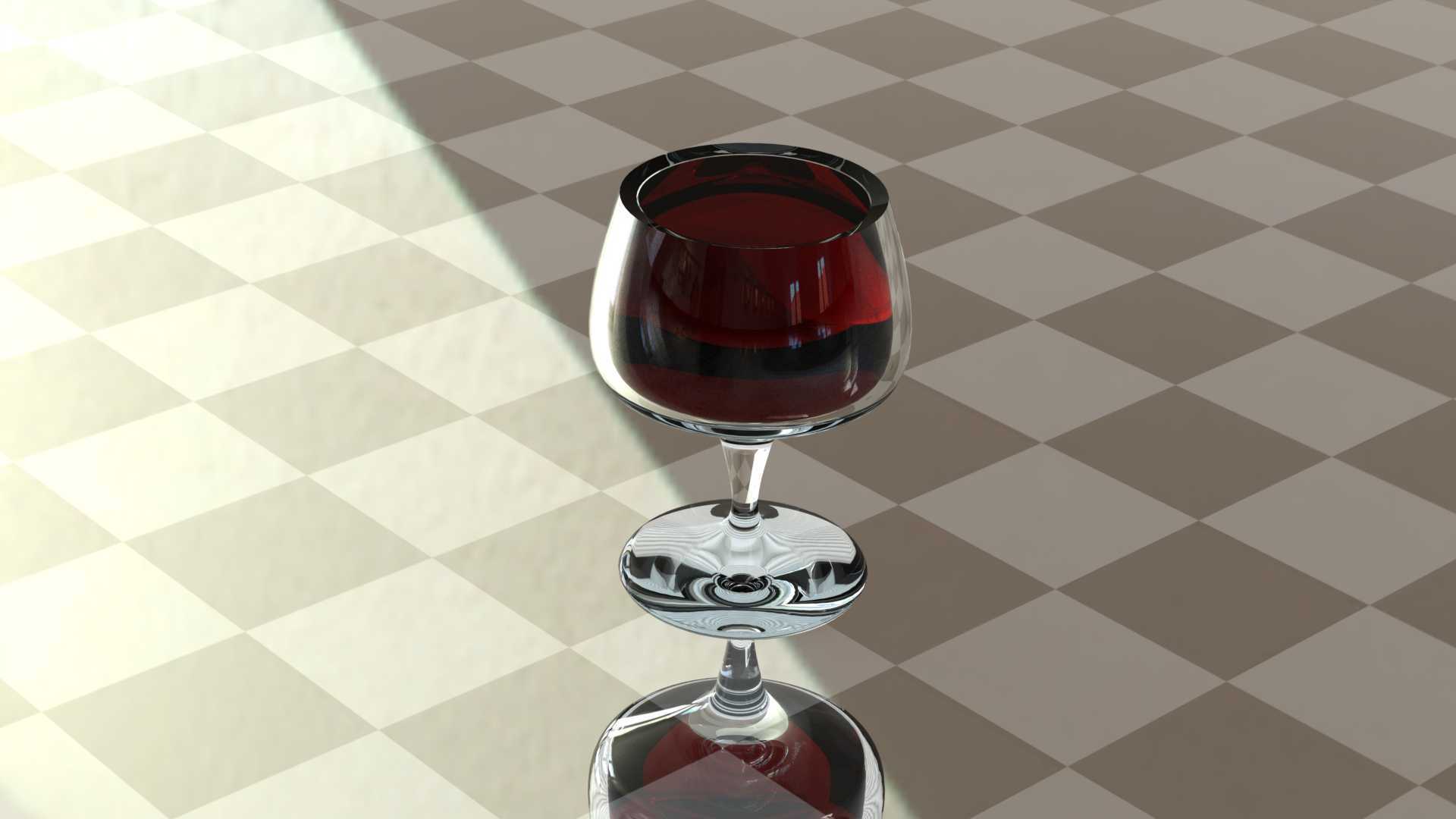

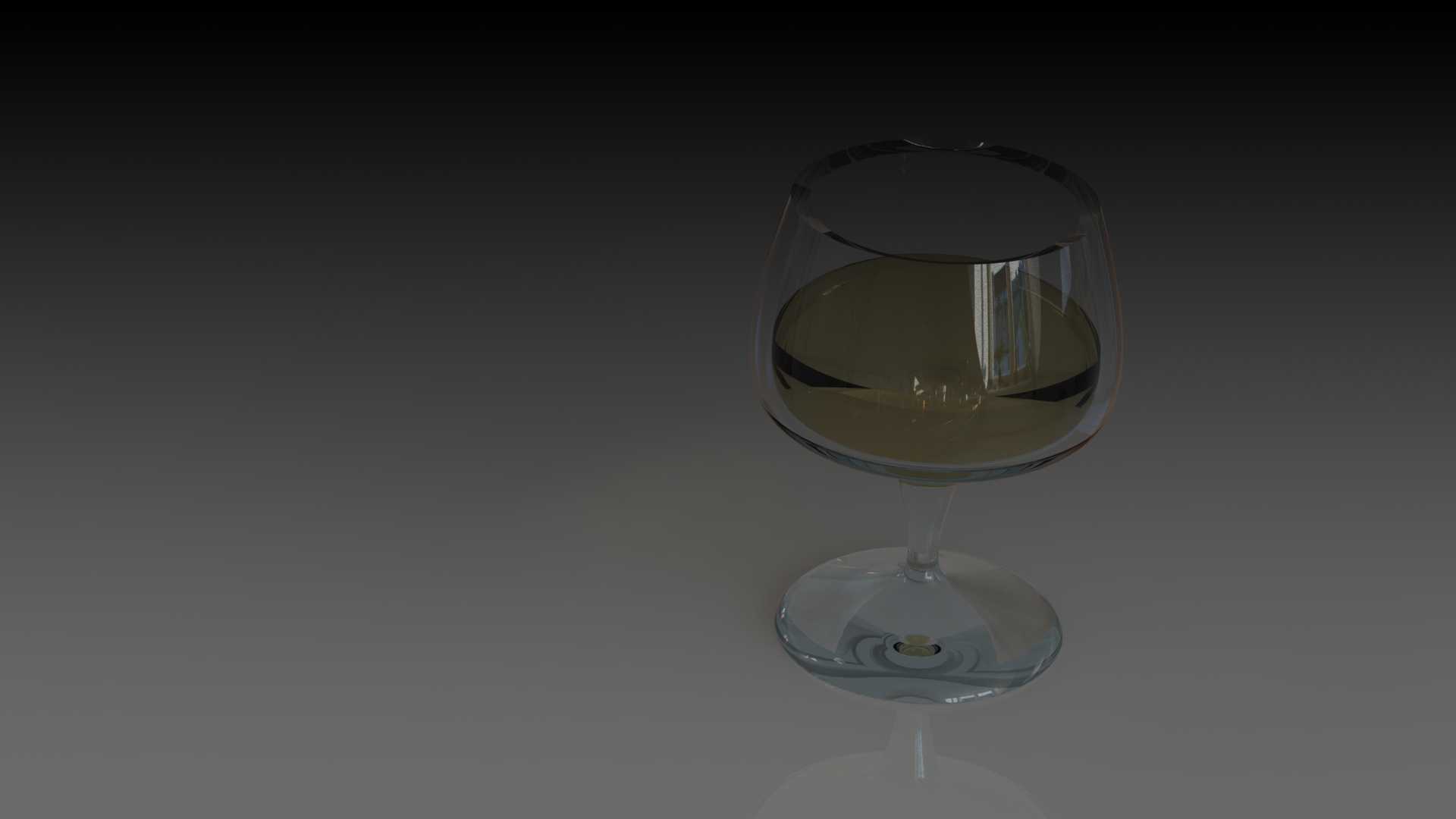

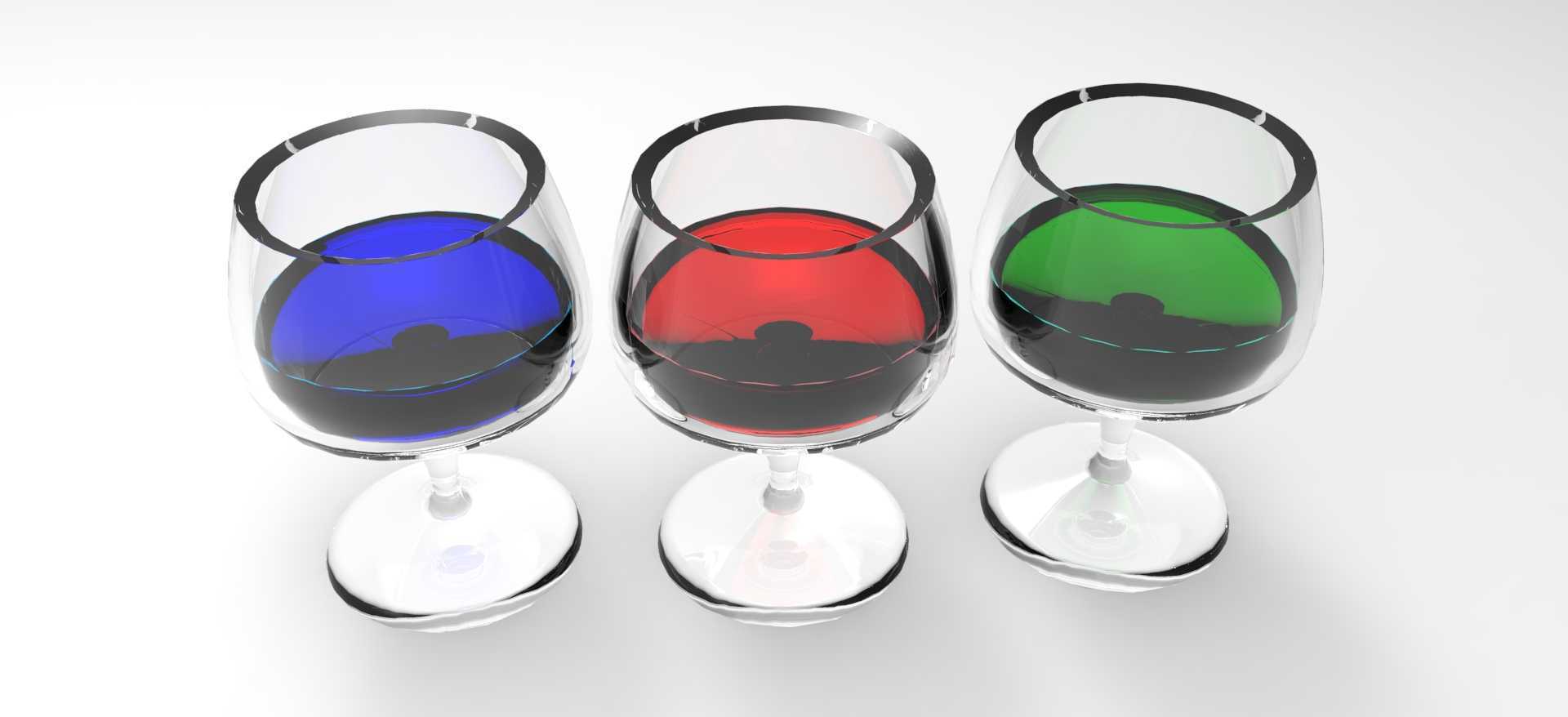

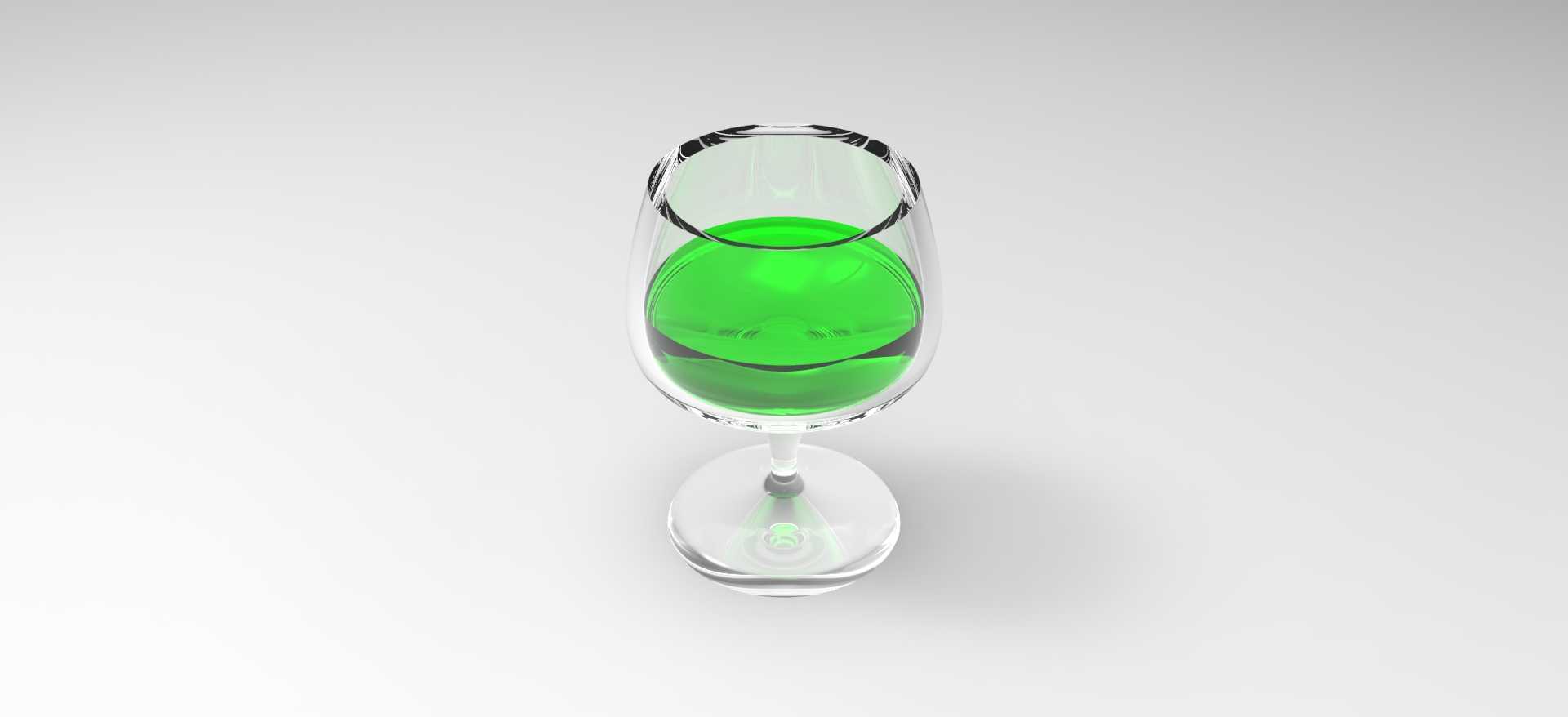

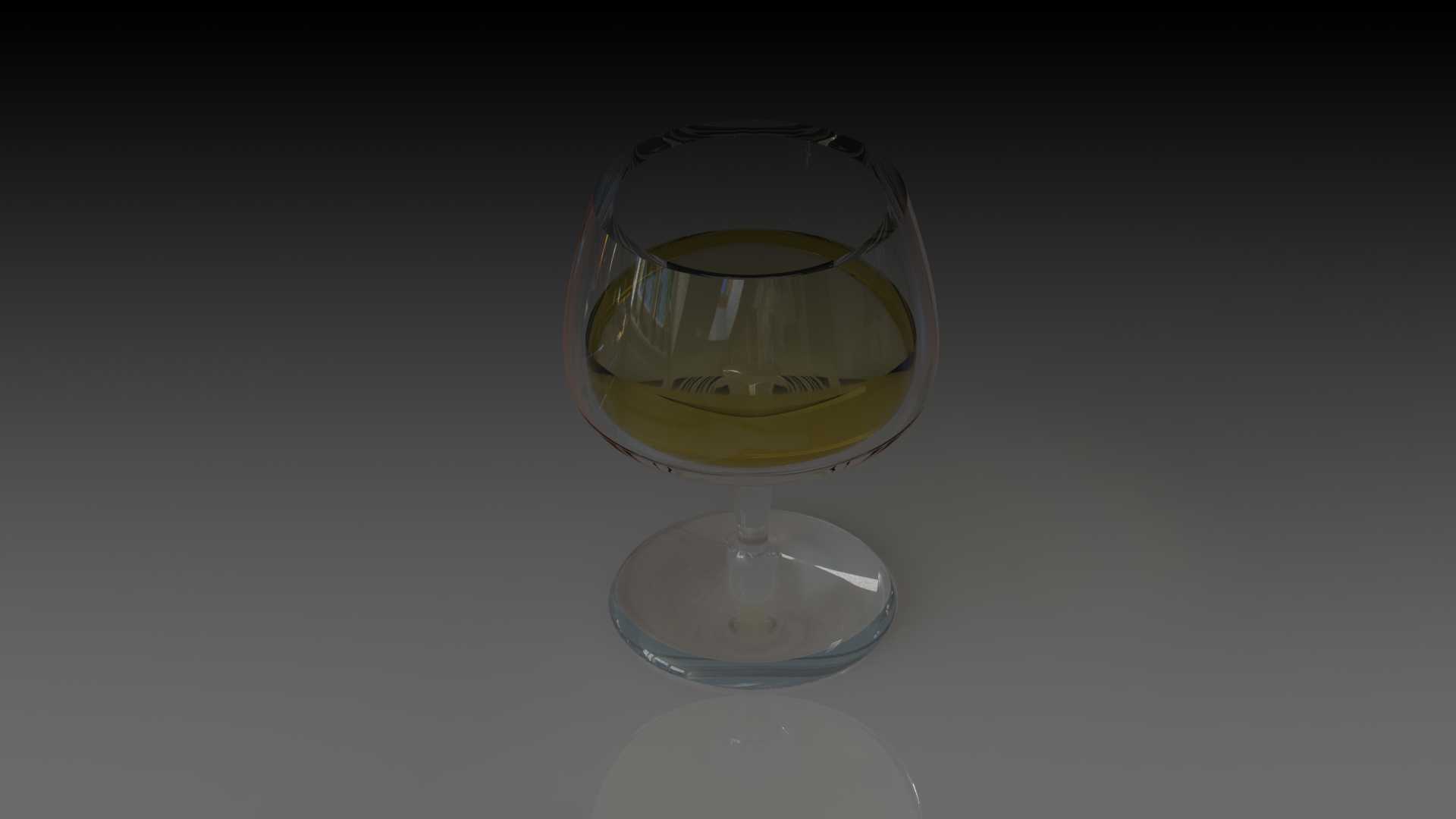

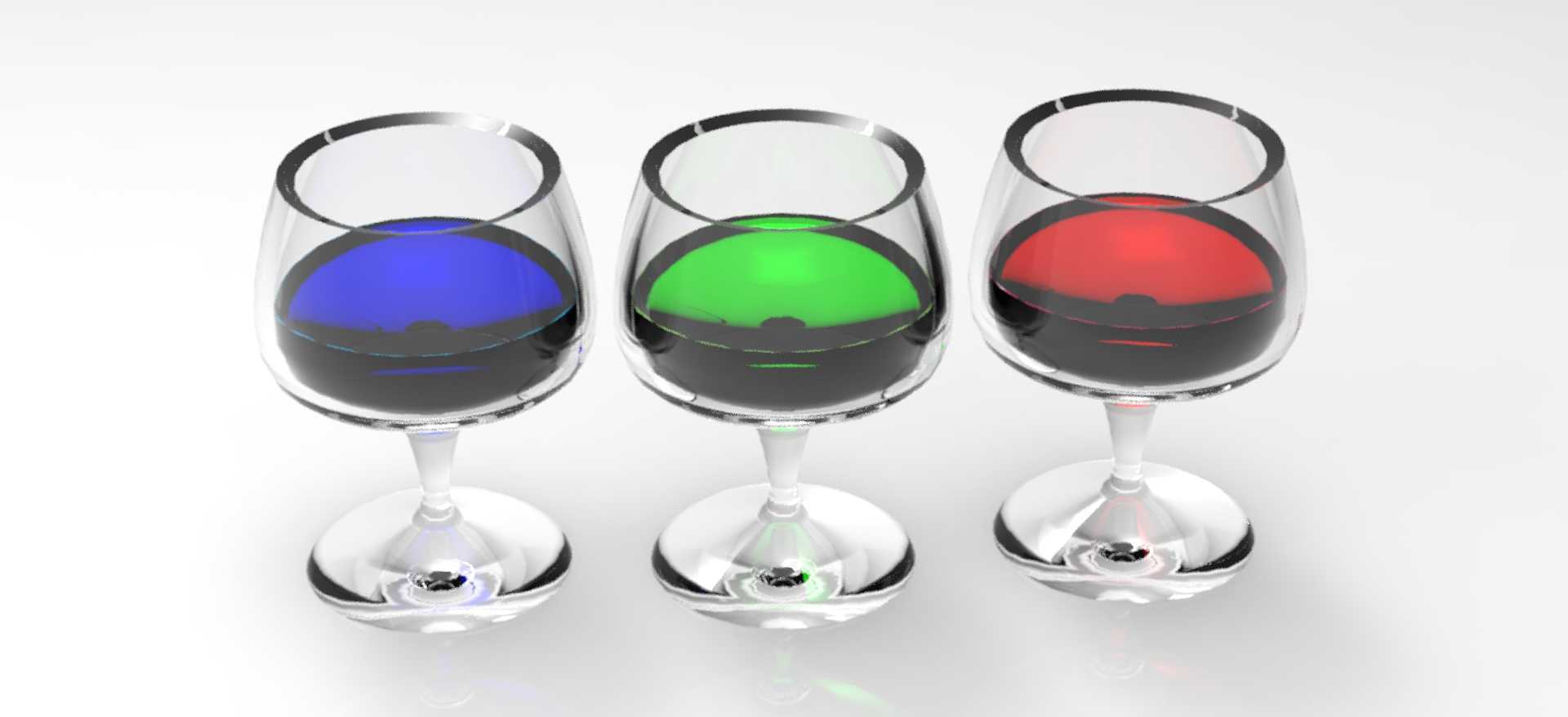

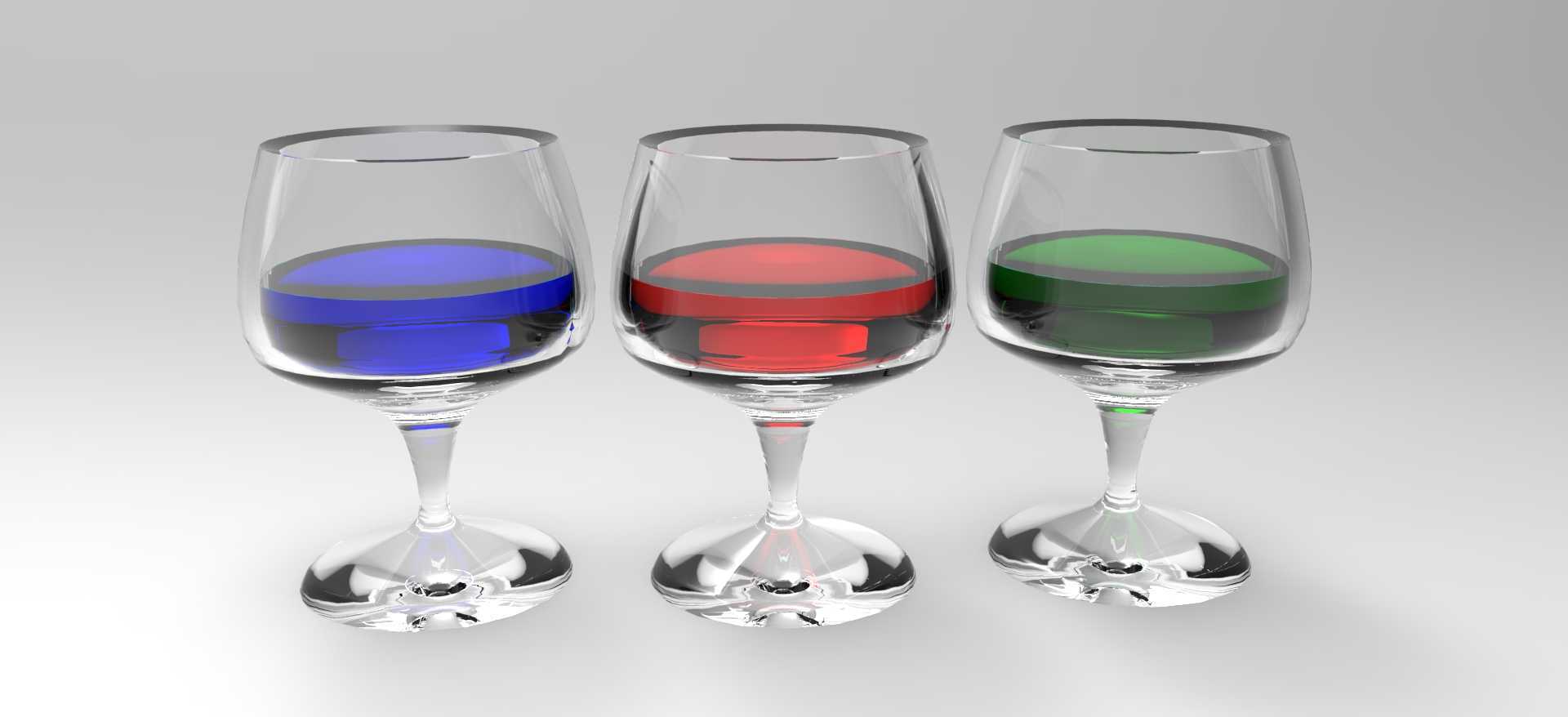

　　也增强了杯口位置的结构强度，减少日常清洗、摆放过程中杯口崩边的概率。三款杯型的内部盛液腔轮廓与外部杯身轮廓做了等距偏移处理，保证整个杯身的壁厚均匀一致，玻璃吹制生产过程中，均匀的壁厚可以让玻璃料流动更顺畅，减少壁厚不均导致的成品变形、透光度不一致问题。针对液体外观测试的需求，模型的内部腔体做了单独的曲面拆分，可以直接赋予不同的液体材质，模拟红酒、白葡萄酒、利口酒等不同饮品在杯中的视觉效果，测试不同光线角度下液体的折射、反射表现，为玻璃制品的外观宣传渲染、包装设计提供准确的三维模型支撑。实际建模过程中，先通过样条曲线绘制杯身的半剖面轮廓，调整不同控制点的曲率，保证杯身曲面顺滑无突兀折角，再通过旋转特征生成整体的杯体基础结构，之后对衔接位置做圆角优化，最后拆分出内部盛液腔的独立曲面，整个模型的曲面连续性达到G2级别，渲染时不会出现曲面断层、反光不均的问题。从量产适配的角度看，模型的所有拔模角度都控制在3度以上，杯身外侧没有倒扣结构，完全适配玻璃吹制模具的开模需求，不需要额外做结构抽芯，能够直接对接模具生产环节，减少后续的结构调整工作量。日常使用场景中，这类高脚杯除了家庭餐饮使用，也广泛应用在西餐厅、酒吧、品鉴会等专业场景，不同的杯型对应不同的饮品品类，结构设计上的细微调整，都会直接影响使用体验与饮品的呈现效果，通过三维建模提前验证结构尺寸、曲面弧度、重心位置，可以大幅减少实物打样的次数，缩短产品从设计到量产的周期。
