拼色高筒防护靴三维结构设计方案

　　这款高筒靴的结构设计首先围绕足部全包裹防护需求展开，靴筒高度覆盖至小腿下段位置，能够在作业场景中对脚踝、小腿下段形成有效遮挡，避免飞溅碎屑、低温液体直接接触皮肤，适配户外作业、特种执勤、低温环境行走等多类场景的使用需求。从结构分层来看，靴体采用三段式拼接构型，下段靴面从鞋头延伸至足弓位置，做了圆弧过渡的防撞鞋头设计，鞋头边缘做了加厚包边处理，能够在碰撞场景中分散冲击力，避免脚趾受挤压损伤；中段环绕踝骨位置设置了环形刚性支撑结构，外层做金属质感装饰包覆，既能够提升靴体整体的抗扭转性能，避免行走过程中踝部过度内翻外翻造成扭伤，也能强化靴筒的造型挺括度，避免长期穿戴后靴筒出现塌软变形。靴底部分采用分层结构设计，

　　接触地面的外底做了深浅交错的防滑纹路，纹路走向兼顾前后向与侧向的抓地力，在湿滑路面、硬质铺装路面都能提供足够的摩擦系数，外底材质选用耐磨橡胶配方，接触地面的边缘做了圆角过渡，减少行走过程中磕碰台阶、硬物造成的底材崩缺；中底部分嵌入了缓冲垫层，从后跟延伸至前掌受力位置，能够吸收行走、跳跃过程中的地面反冲击力，降低长期穿戴对膝关节、踝关节的劳损。靴筒上段采用柔性耐磨面料拼接，贴合小腿曲线做了微收的锥度设计，既能够保证穿戴时靴体不会在行走过程中下滑移位，也不会过度束缚小腿肌肉的正常收缩，适配不同腿围的穿戴需求，靴口位置做了包边锁缝处理，避免面料长期摩擦出现起毛、开线问题。从建模的尺寸边界来看，

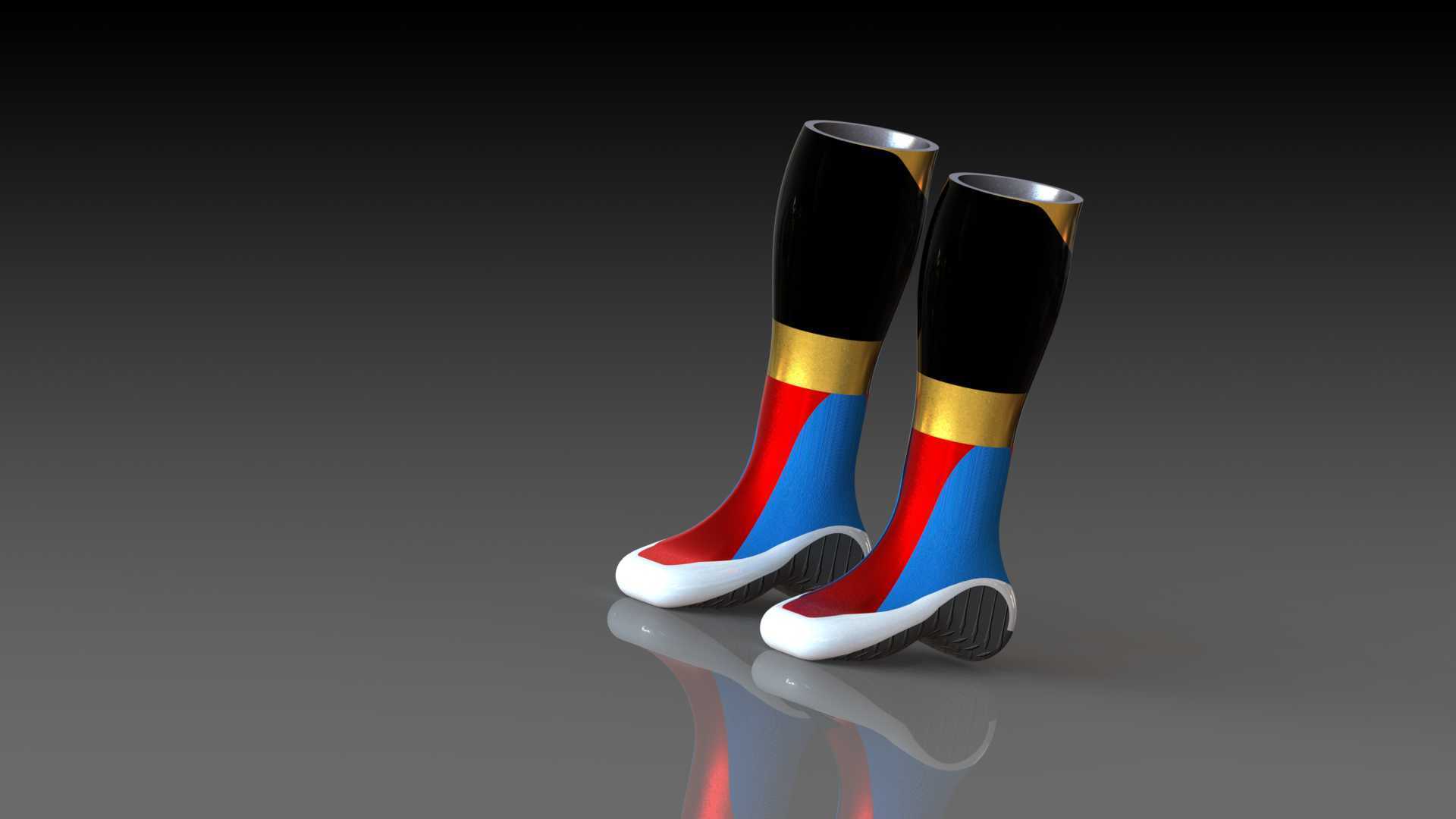

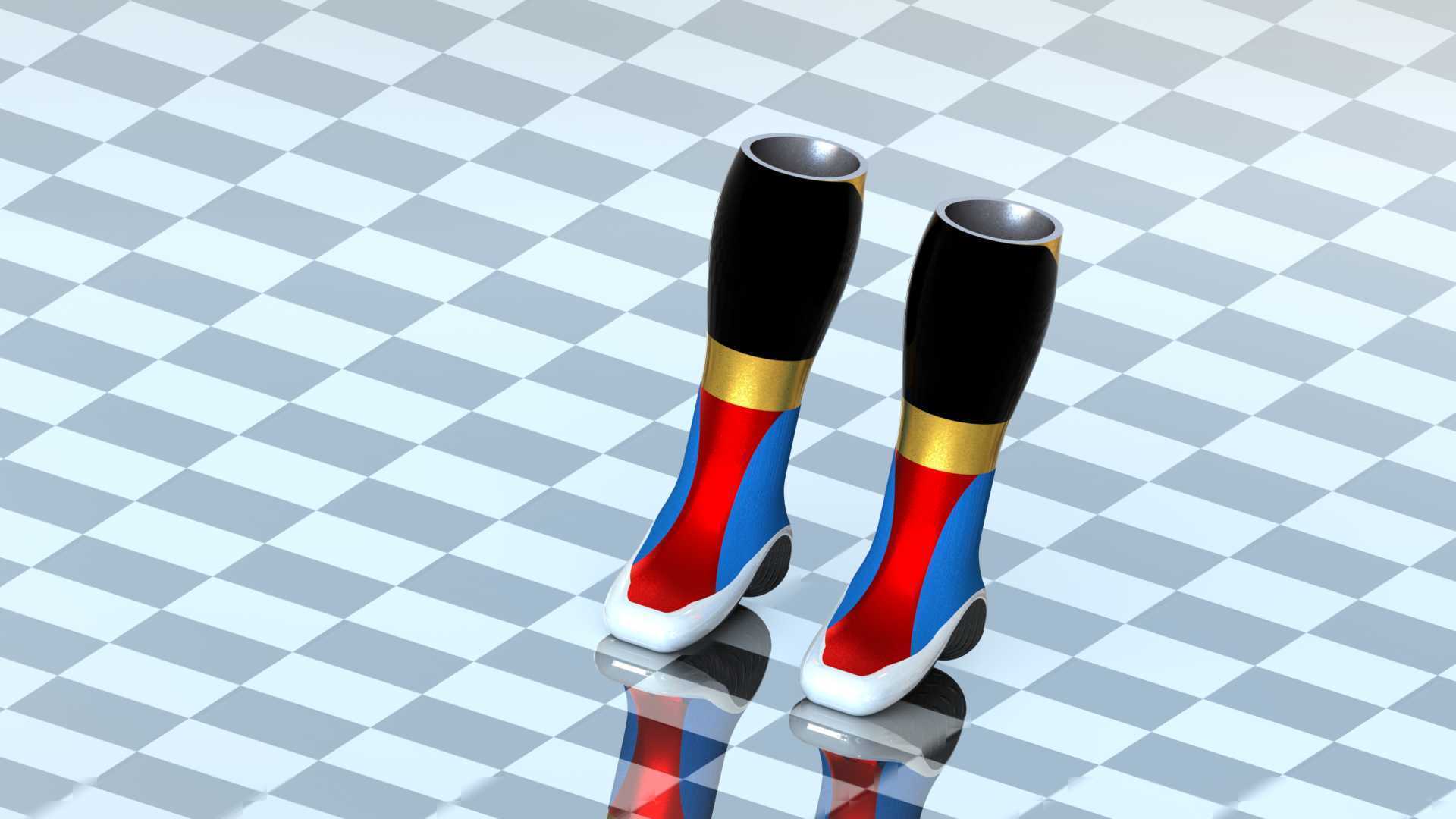

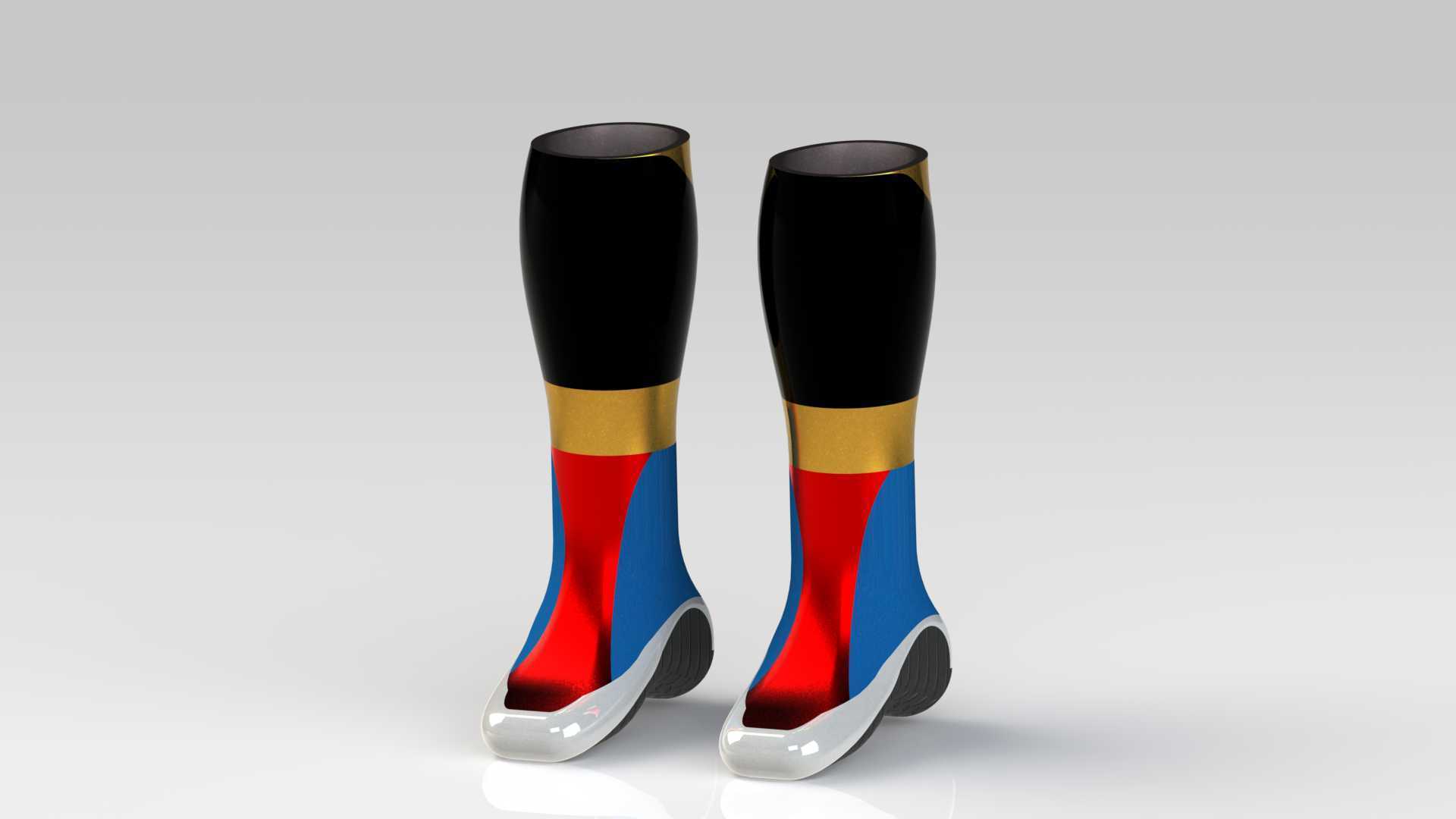

　　单只靴的总高度控制在380mm至420mm区间，适配常规成人足长230mm至270mm的尺码范围，靴底最大宽度在足掌位置为95mm至105mm，后跟位置宽度为70mm至78mm，整体重心沿足弓中心线分布，静态放置时的倾斜角度与人体自然站立时的足部角度匹配，不需要额外支撑即可稳定直立。设计过程中针对不同部位的受力特性做了壁厚差异化处理，鞋头防撞区域的实体壁厚设置为4mm至5mm，保证足够的抗冲击强度，靴筒上段柔性区域的壁厚控制在1.5mm至2mm，兼顾柔韧性与结构强度，靴底与靴身的连接位置做了一圈内嵌的连接筋结构，模拟实际生产中的胶粘加缝线的连接强度，避免建模结构中出现连接位置应力集中导致的开裂问题。配色上采用黑、红、蓝三色拼接，

　　搭配金色环形装饰条，在满足功能结构的基础上提升视觉辨识度，不同色块的分界位置都沿着结构棱线分布，没有出现跨越结构面的突兀分割，既符合实际生产中的面料裁切拼接逻辑，也能让整体造型更具流线感。从实际使用的适配性来看，这款靴的结构预留了内部衬里的安装空间，建模时的内腔尺寸比外部轮廓小8mm至12mm，能够容纳保暖衬里、防水袜套等内置结构，不需要额外调整外部尺寸即可满足不同季节的穿戴需求，靴底的足弓位置做了自然的凸起支撑，贴合人体足弓的生理曲线，长期穿戴不会出现足弓酸痛的问题。
