高精度滚柱轴承机械结构三维设计

　　在各类重载旋转传动场景中，滚柱轴承始终是核心支承部件，从矿山破碎设备的主轴支承、冶金轧机的工作辊传动，到重型减速机的输出轴定位、工程机械的行走机构铰接点，这类轴承的性能直接决定整套设备的运行稳定性与维护周期。不同于点接触的球轴承，滚柱轴承依靠线接触的滚动体结构，能在相同外形尺寸下承载更高的径向载荷，同时可适配一定范围的轴系挠曲变形，这也是其在重载、冲击载荷工况下被广泛选用的核心原因。

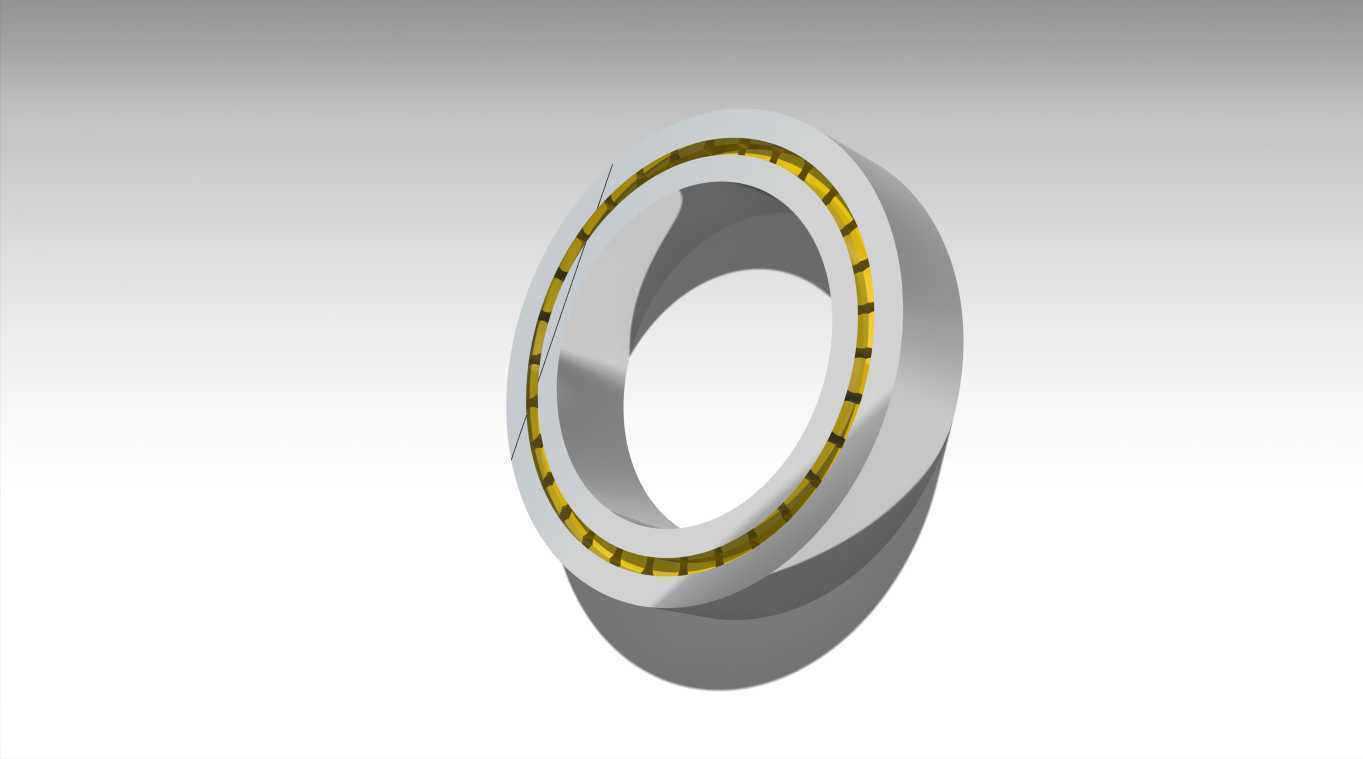

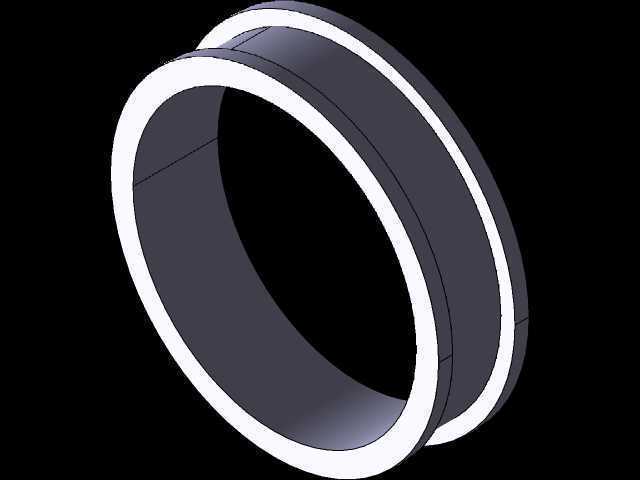

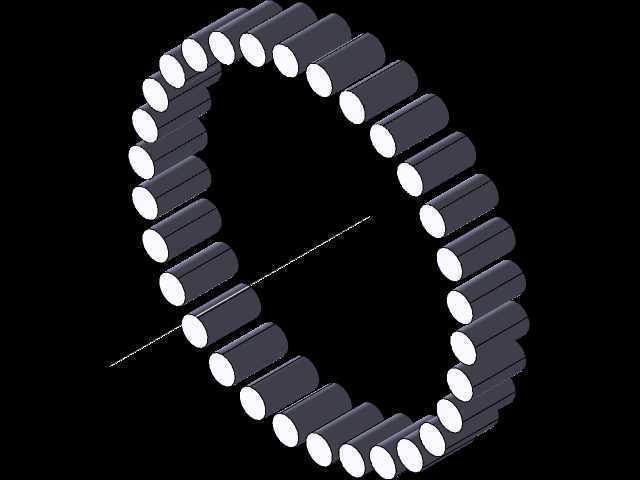

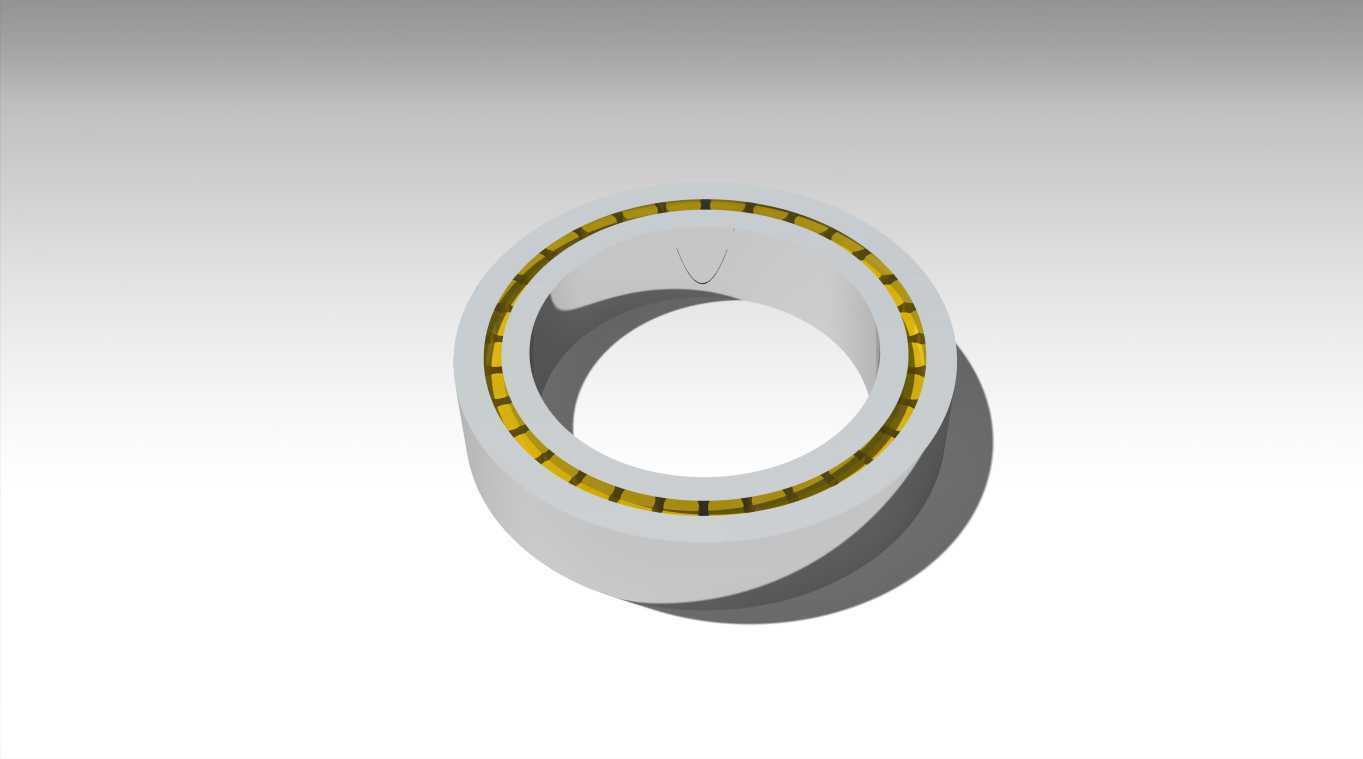

　　从结构设计逻辑来看，这款滚柱轴承的建模完全遵循实际加工装配的公差逻辑，内圈与轴的配合面、外圈与轴承座孔的配合面均预留了符合行业选型规范的安装基准，建模时特意保留了配合面的粗糙度对应特征，方便后续工程图导出时直接标注形位公差。滚动体采用圆柱式设计，沿保持架的兜孔均匀排布，保持架的兜孔间隙经过反复校核，既不会因为间隙过小导致滚动体卡滞，也不会因为间隙过大造成滚动体在运转过程中发生歪斜，进而引发局部应力集中。内圈的挡边结构做了优化的圆弧过渡，避免滚柱端面与挡边接触时出现边缘应力集中，同时能在轴系出现少量轴向窜动时提供一定的限位能力，不会因为瞬时轴向力造成轴承部件的损伤。

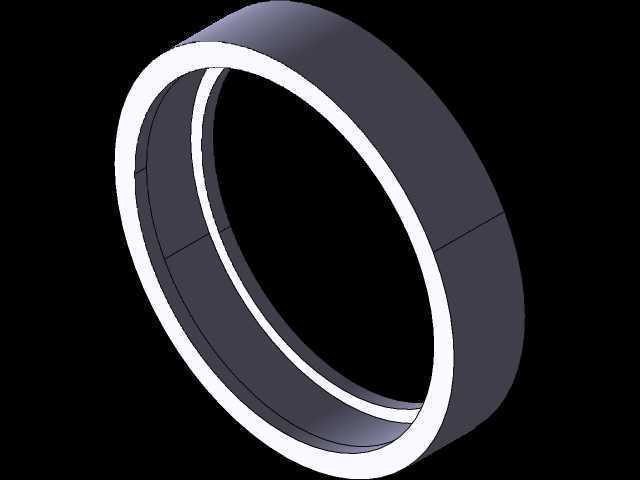

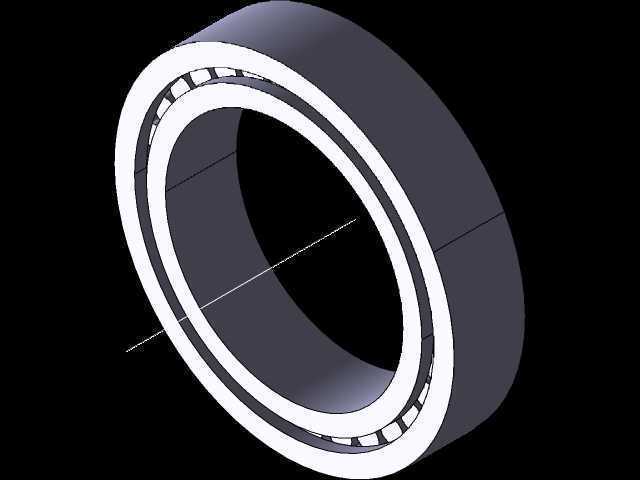

　　在实际设备选型过程中，这类轴承的安装边界尺寸是结构设计阶段必须优先确认的参数，轴承的内径直接匹配对应轴径的配合公差带，通常过盈量根据载荷大小控制在0.02-0.05mm区间，避免运转过程中内圈与轴发生相对蠕动磨损；外径与轴承座孔的配合则根据载荷方向选择过渡或者小间隙配合，方便后期维护时的拆装作业。轴承的宽度尺寸直接决定轴承座的轴向安装空间，建模时将内圈、外圈、保持架、滚动体的装配关系做了完全的干涉检查，所有配合面均不存在过盈或者间隙超标的问题，可直接导入装配体中做整机的运动仿真，验证轴系运转过程中轴承的受力变形情况。

　　从实际应用场景出发，这款滚柱轴承可适配的工况覆盖了中低速重载的绝大多数工业场景，比如皮带输送机的托辊支承、破碎机的偏心轴支承、减速机的中间轴定位，这些场景的共性是径向载荷大、运转过程中存在一定的冲击振动，滚柱轴承的线接触特性可以将接触应力均匀分布在滚道与滚动体的接触线上，相比球轴承能降低30%以上的接触应力峰值，大幅延长轴承的使用寿命。在建模过程中，特意还原了滚道表面的修形特征，滚道与滚动体接触的边缘位置做了微量的卸荷槽设计，避免轴系发生挠曲变形时，滚柱端部与滚道边缘发生硬接触，造成滚道剥落的早期失效问题。保持架采用的是实体铣削式结构，相比冲压保持架拥有更高的结构强度，能在冲击载荷下保持兜孔的尺寸精度，不会因为反复冲击导致兜孔变形，引发滚动体脱落的故障。

　　对于结构设计从业者而言，这款三维模型可直接用于教学演示、方案选型验证、装配干涉检查等场景，模型的所有特征均保留了参数化建模的历史记录，可根据实际选型的轴承型号调整内径、外径、宽度、滚动体数量等核心参数，不需要重新从零开始建模，能大幅缩短方案设计阶段的零部件建模周期。在做整机的运动仿真时，可直接给轴承的内圈、外圈添加旋转副约束，滚动体设置为接触碰撞，模拟实际运转过程中滚动体的公转与自转状态，验证不同载荷下轴承的受力分布，为后续的轴承选型校核提供直观的三维参考。同时模型的装配逻辑完全符合实际轴承的装配顺序，可直接用于生成装配工艺指导文件，帮助一线装配人员理解轴承的内部结构，避免装配过程中出现敲击滚动体、安装歪斜等问题，减少因为安装不当导致的轴承早期失效。
