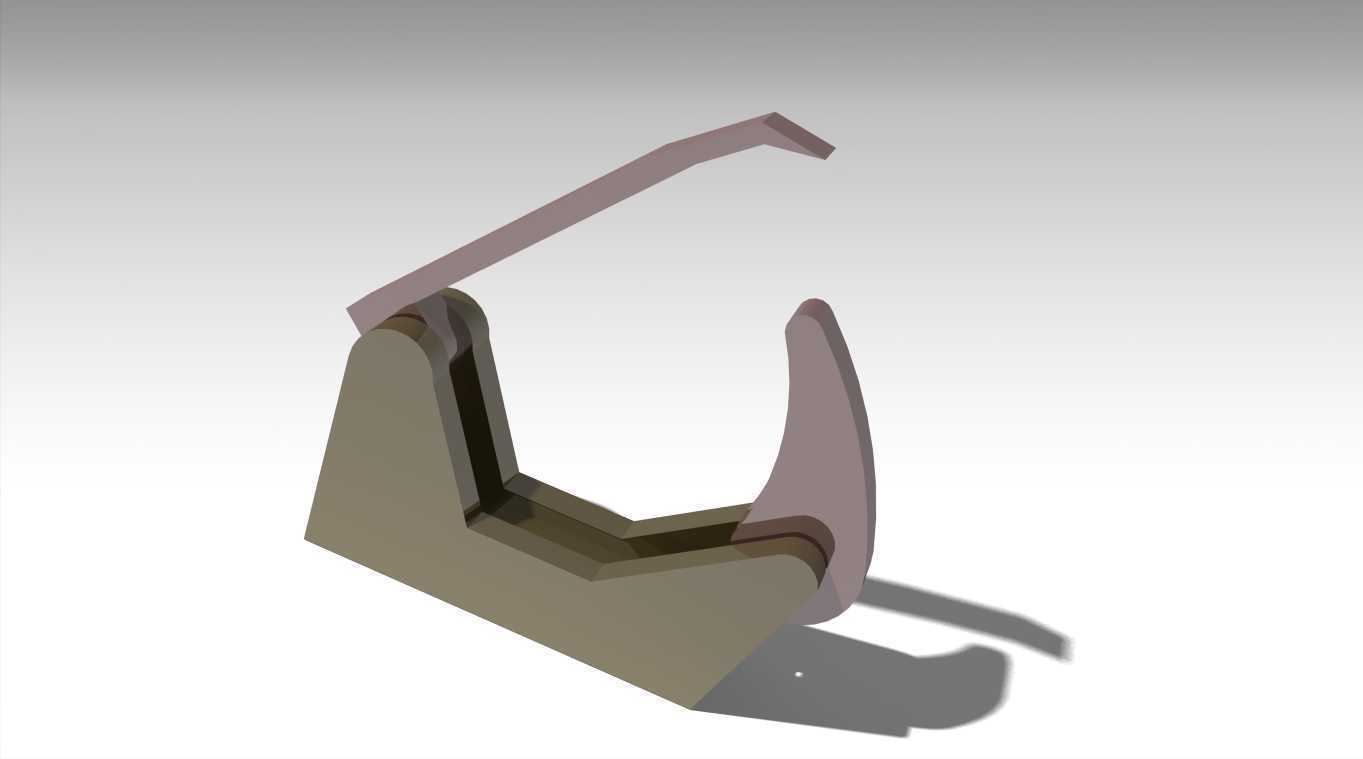

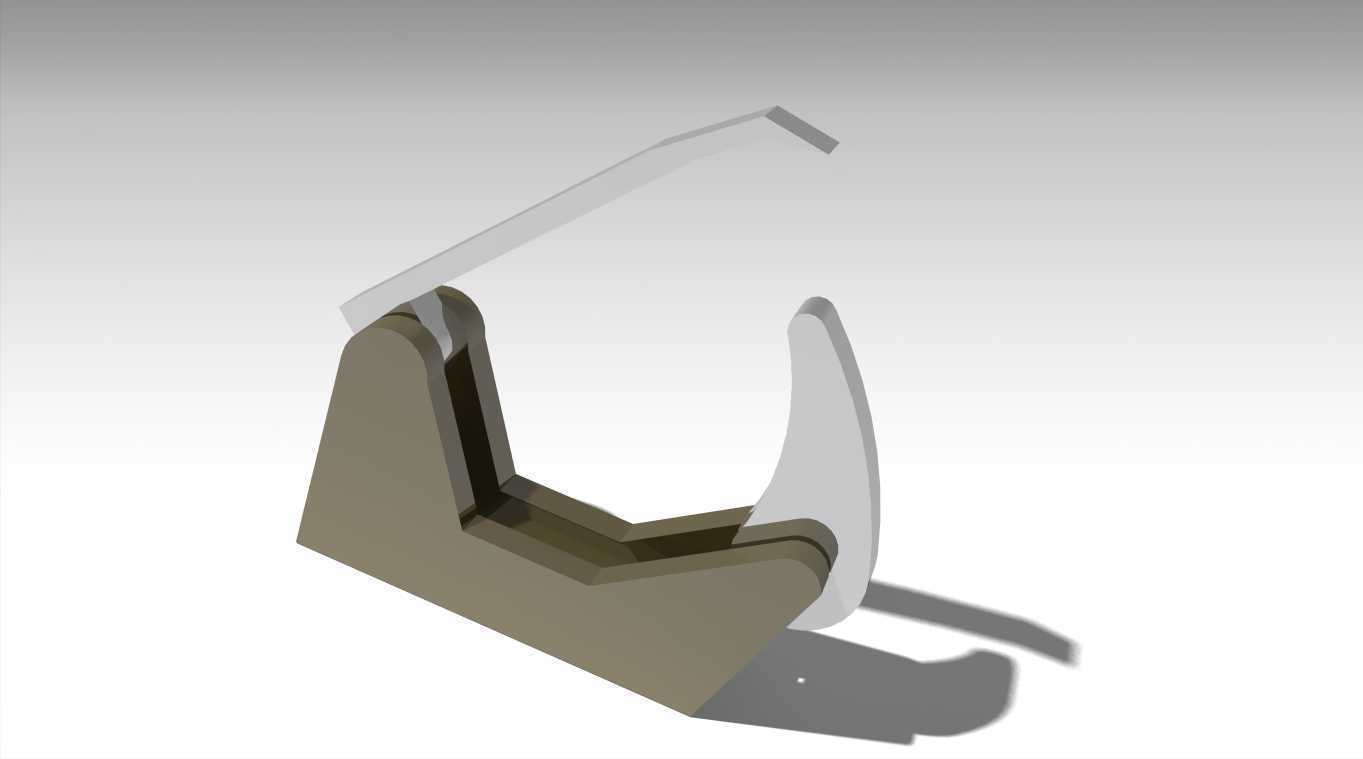

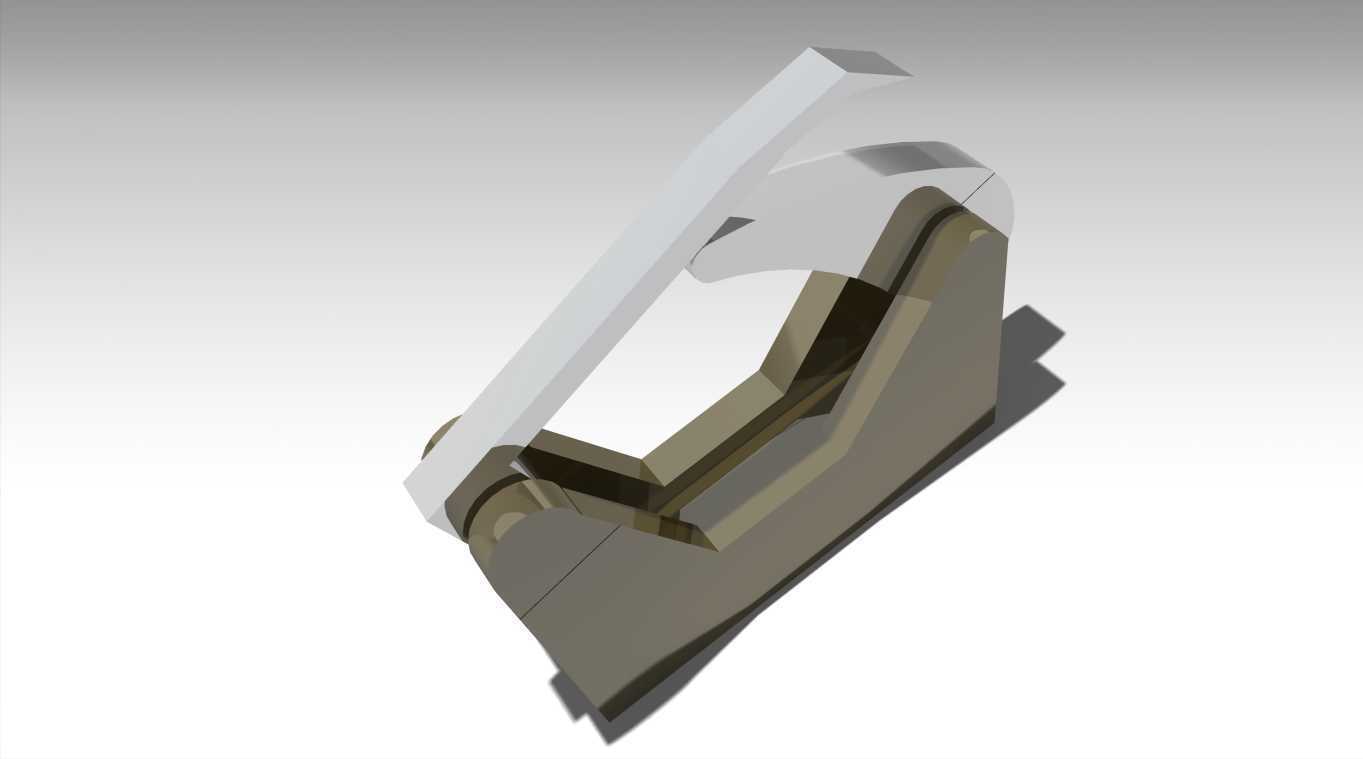

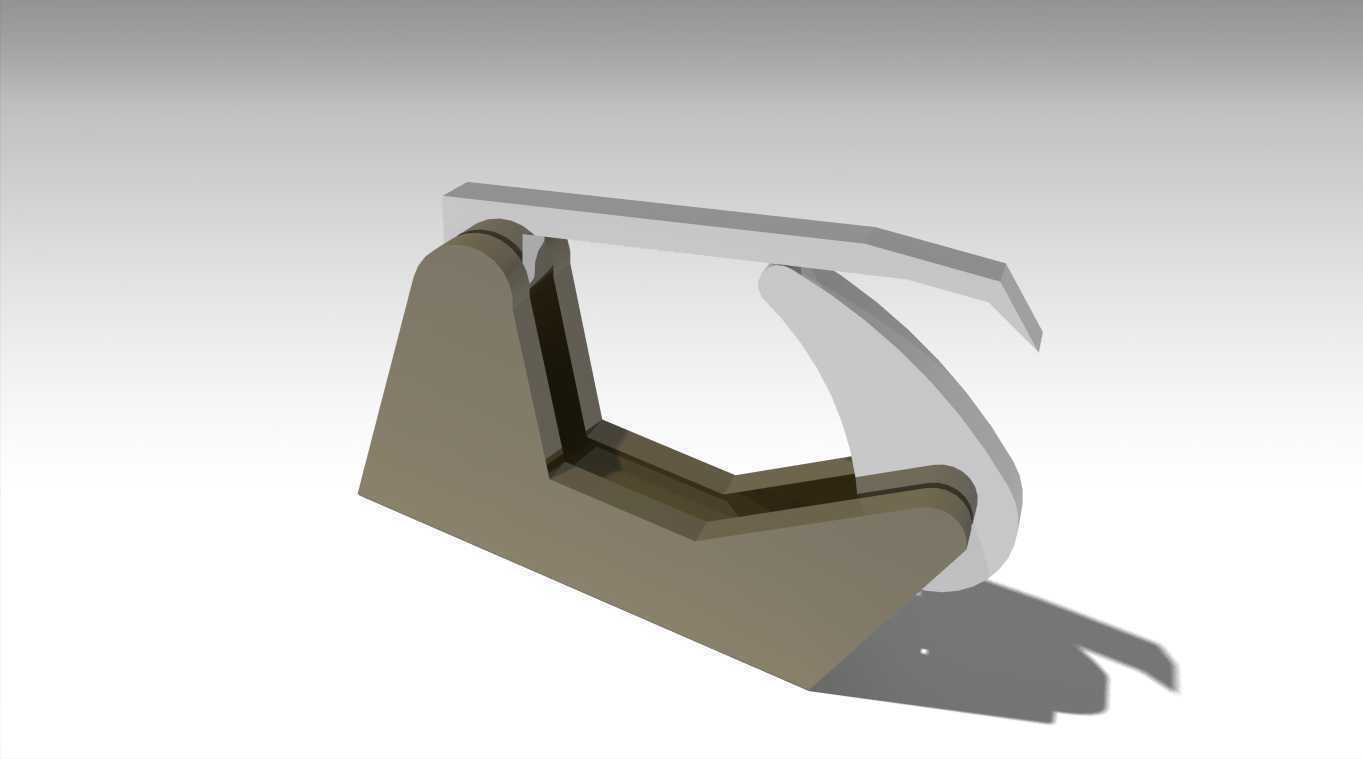

铰接式机械夹持魔爪结构设计

　　这类铰接式夹持魔爪结构，常作为小型自动化执行末端配套在轻载搬运、分拣工位上，适配小尺寸工件的取放作业，在3C电子小件分拣、实验室样本转运、精密零件上下料场景中适配性较强，相比平口夹爪，其包络式夹持形态能更好贴合异形工件的外轮廓，降低夹持过程中工件滑脱、表面压损的概率。从结构设计逻辑来看，该魔爪采用单自由度铰接联动设计，动力输入点设置在爪身尾部的铰接座位置，通过单一驱动源即可带动两个爪臂绕中部铰接轴做同步开合动作，无需额外的同步传动结构，整体零件数量少，装配累计公差容易控制，后期维护时仅需更换铰接处的耐磨衬套即可恢复夹持精度，运维成本较低。爪臂的外形采用变截面设计，靠近铰接轴的根部位置做了加厚处理，能承受夹持时的最大弯矩，

　　避免长期负载下出现根部断裂变形；爪尖位置做了圆弧过渡收窄，既可以伸入狭小的工件间隙完成取件，也不会因为锐边划伤工件表面。爪身内侧的贴合面做了内凹弧面设计，当夹持圆柱形、不规则多边形工件时，弧面能形成多点接触支撑，相比平面夹持的两点接触，夹持稳定性提升明显，即使设备运行过程中存在小幅振动，工件也不会轻易移位。安装边界方面，该魔爪尾部的安装座采用标准铰接孔位设计，孔距适配常规小型气动滑台、电动推杆的输出端连接尺寸，不需要额外加工转接板即可完成装配；整体开合行程覆盖10mm到60mm的工件外径范围，安装时需要预留爪臂完全张开时的径向空间，避免开合过程中与周边工装、输送线结构发生运动干涉。在实际选型适配时，需要注意该结构属于刚性夹持设计，

　　适合夹持硬度较高、表面不易变形的工件，如果用于夹持易碎、软质工件，可在爪臂内侧贴合面加装聚氨酯、硅胶材质的防滑衬垫，既可以增大接触摩擦力，也能缓冲夹持力避免工件破损。结构的运动间隙控制上，铰接轴与孔的配合选用H7/g6间隙配合，既保证爪臂转动顺畅无卡滞，也不会因为间隙过大导致夹持重复定位精度超差，日常使用时可在铰接位置定期涂抹低温润滑脂，减少转动磨损，延长结构使用寿命。不同于多自由度柔性夹爪，该魔爪结构的夹持力传递直接，动力损耗小，相同驱动推力下能获得更大的夹持力，适合对夹持力有一定要求、工件外形相对固定的批量作业工位，在小型专机改造、教学实验台搭建场景中也有较高的复用价值，设计时可根据实际负载需求调整爪臂长度、铰接点位置，匹配不同的开合角度与夹持力输出范围。
