两端固定矩形梁受集中荷载应力分析模型

　　不能直接套用简支梁的计算公式完成校核。模型对应的梁体截面为矩形，截面宽度50mm、高度10mm，梁体总长度1000mm，属于典型的细长受弯构件，这类构件在实际应用中多承担垂直于梁轴线方向的横向荷载，容易在弯矩最大位置产生弯曲正应力超标，同时在支座位置因为约束反力的作用产生剪应力集中，设计时如果忽略支座位置的应力强化，很容易在梁端与支座连接的位置出现疲劳裂纹。本次分析针对梁体中心位置施加9000N的竖向集中荷载，对应实际场景中设备重心恰好落在梁跨中位置、吊装荷载作用于跨中、物料集中堆放在梁体中点等极端受力工况，这类工况是梁体设计时必须校核的最不利荷载位置，因为集中荷载作用下的应力峰值要远大于均布荷载下的应力水平，是决定梁体截面选型、在工程机械、建筑结构、工业设备机架的设计环节中，梁类构件作为核心承力单元，其应力分布状态直接决定整套结构的承载安全裕度与服役寿命，很多现场出现的结构开裂、塑性变形甚至垮塌故障，追根溯源都是前期设计阶段未准确核算梁体在实际约束与荷载下的应力集中位置，仅凭经验选型留下的隐患。这个梁构件的分析模型，针对工程中最常见的两端固定安装形式展开，对应实际场景里两端与机架、建筑支座通过焊接或高强度螺栓完全锁死，无法产生转动与轴向窜动的安装状态，这类约束形式广泛出现在设备承重横梁、厂房楼面托梁、输送线机架主梁等场景中，相比简支梁约束，两端固定的梁体在支座位置会产生负弯矩，跨中位置的正弯矩会相应降低，应力分布规律和简支梁存在明显差异，

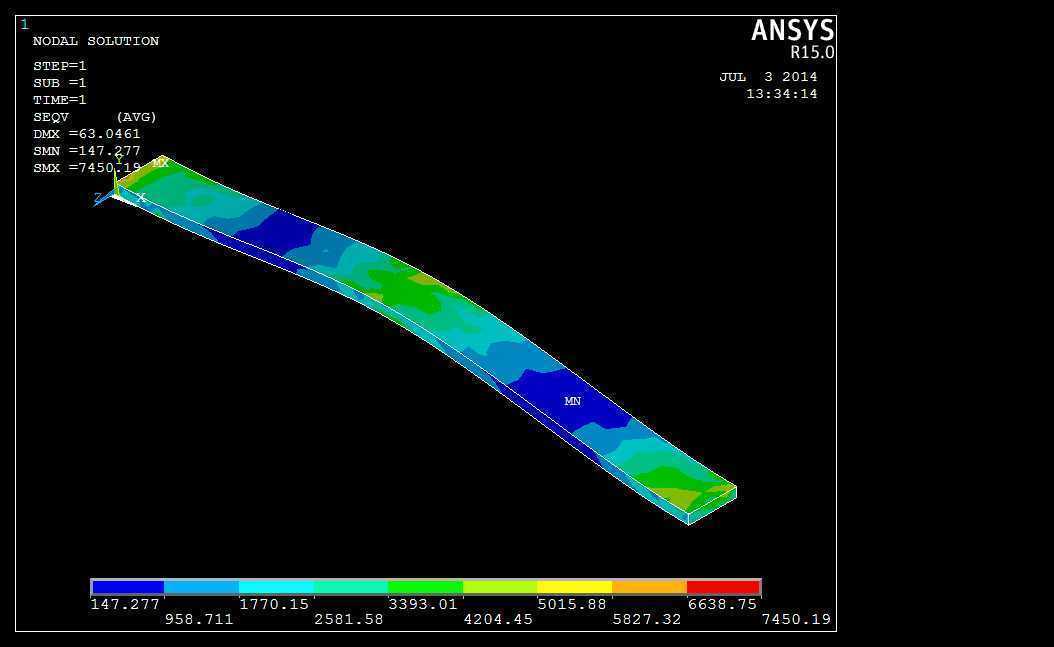

　　材料选型的核心控制工况。从材料参数设置来看，模型采用的材料弹性模量为2e5MPa，泊松比0.3，对应工程中最常用的普通碳素结构钢材料属性，这类材料因为加工性能好、成本低廉、强度储备充足，是目前梁类结构件应用最广泛的材料，其弹性阶段的应力应变关系完全符合胡克定律，适合用线弹性有限元方法完成应力求解，不需要考虑材料非线性带来的计算偏差。从应力云图的分布规律可以看到，梁体的最大拉应力出现在跨中位置的下边缘，最大压应力出现在跨中位置的上边缘，这和材料力学中梁弯曲正应力的分布规律完全吻合，即正应力沿截面高度线性分布，中性轴位置正应力为零，上下边缘位置正应力达到峰值；而梁体两端的支座位置，因为负弯矩的作用，上边缘出现拉应力、下边缘出现压应力，

　　同时该位置还存在较大的剪应力，是除了跨中之外第二个需要重点校核的危险截面。在实际设计过程中，拿到这类应力分析结果后，首先要将最大应力值和材料的许用应力做对比，确认安全系数是否满足对应行业的规范要求，比如起重设备类的梁结构安全系数通常要求不低于1.5，建筑结构类的梁安全系数要求不低于1.4，通用设备机架的梁安全系数要求不低于1.2，如果计算得到的最大应力超过许用应力，就需要通过调整梁的截面高度、更换更高强度的材料、在跨中位置增加辅助支撑、在应力集中位置增加加强筋等方式优化结构，降低应力峰值。很多初级工程师在做梁结构设计时，容易犯的错误是只核算跨中位置的正应力，忽略支座位置的组合应力，尤其是当梁端和支座采用焊接连接时，

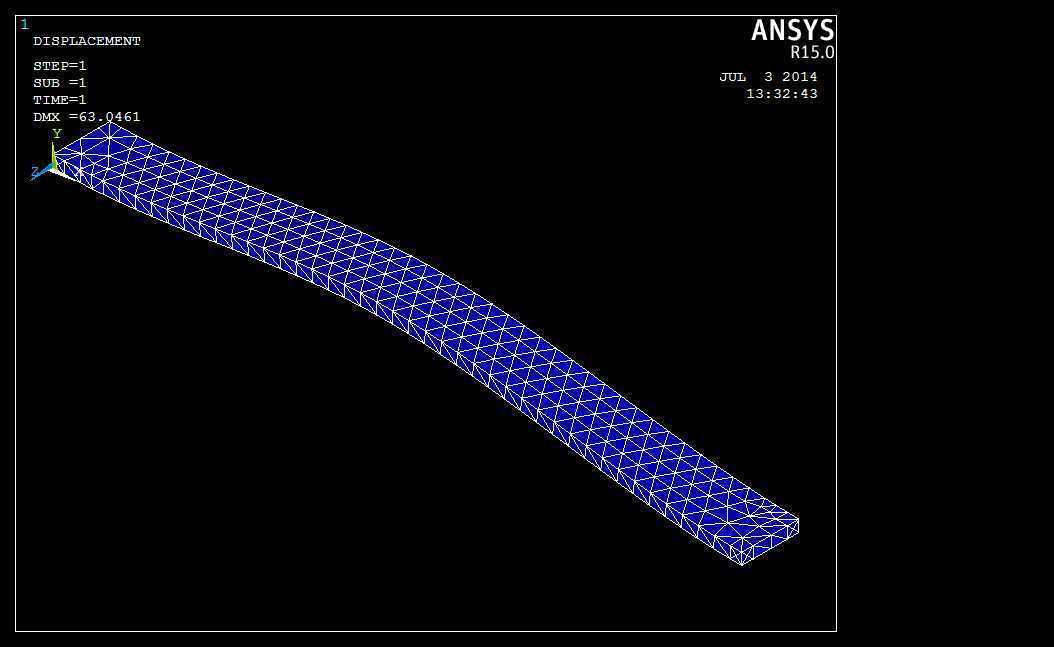

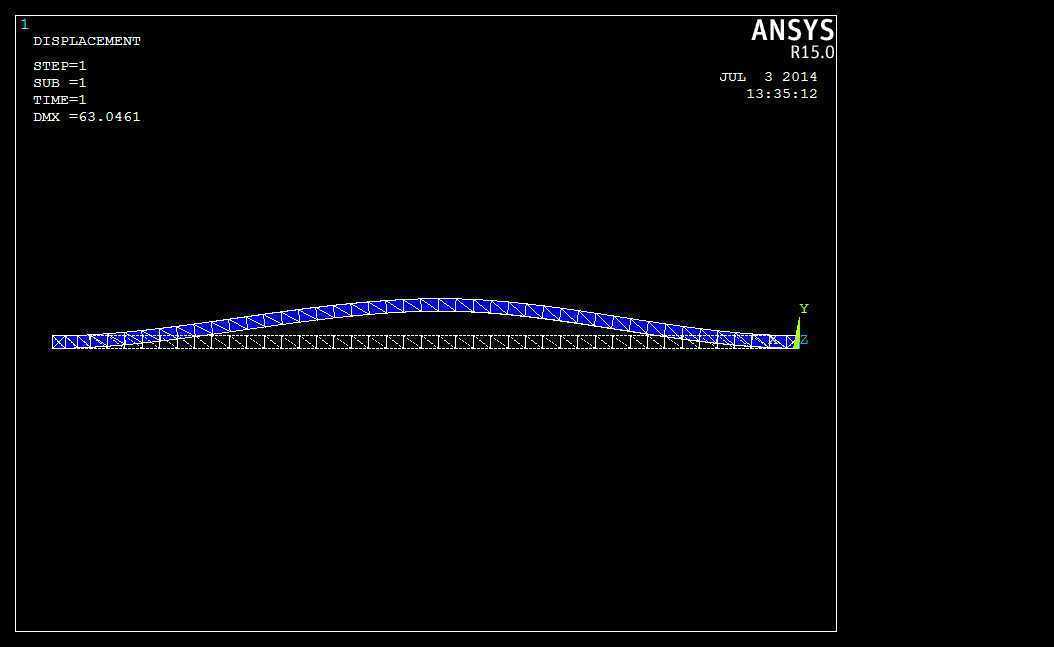

　　焊缝位置的应力集中系数本身就比母材高，如果支座位置的母材应力已经接近许用值，加上焊缝的应力集中，很容易在服役过程中出现焊缝开裂的故障。另外，针对这类细长梁的设计，除了强度校核之外，通常还要同步完成刚度校核，即核算梁体在荷载作用下的最大挠度是否满足使用要求，比如安装有精密设备的横梁，挠度要求通常控制在梁长的1/1000以内，普通承重梁的挠度要求不超过梁长的1/500，如果挠度过大，即使强度满足要求，也会导致上方安装的设备精度超标、连接螺栓松动、物料输送卡顿等问题。这个分析模型的建模逻辑完全贴合工程实际的约束与荷载条件，没有做过度的简化处理，比如没有将两端约束简化为理想铰支，也没有将集中荷载简化为均布荷载，计算得到的应力结果可以直接作为同参数梁结构设计的参考依据，帮助设计人员快速判断危险截面位置，优化结构布置，减少物理样机的测试次数，缩短产品开发周期。在实际建模过程中，针对这类规则的梁结构，采用实体单元划分网格时，需要在上下边缘、支座位置、荷载作用位置做网格加密处理，保证应力计算结果的精度，避免因为网格过粗导致应力峰值计算偏低，给后续设计留下安全隐患；同时要注意约束的施加方式，不能过度约束梁体的轴向变形，否则会在梁体内部产生额外的温度应力，和实际受力状态不符，导致计算结果失真。
