锥柄式钻头固定挡块手柄结构

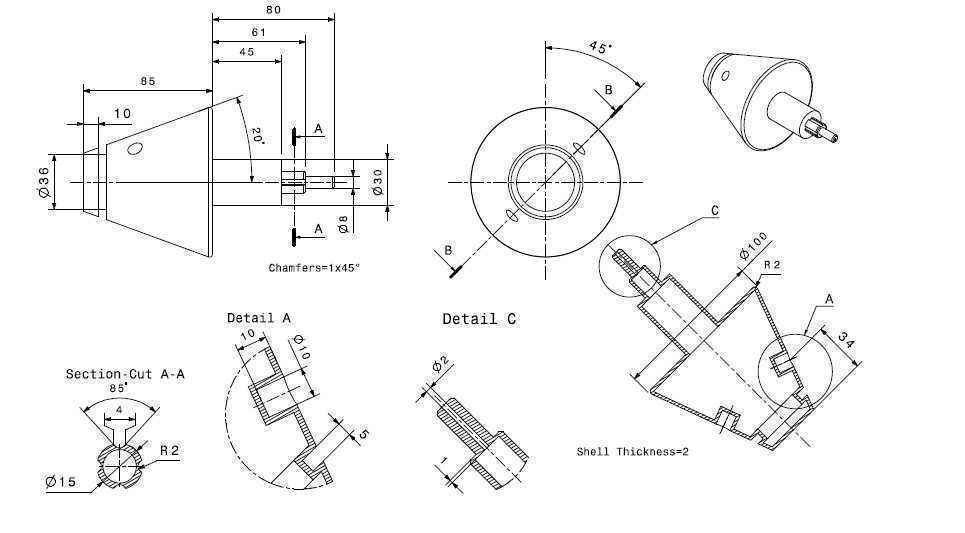

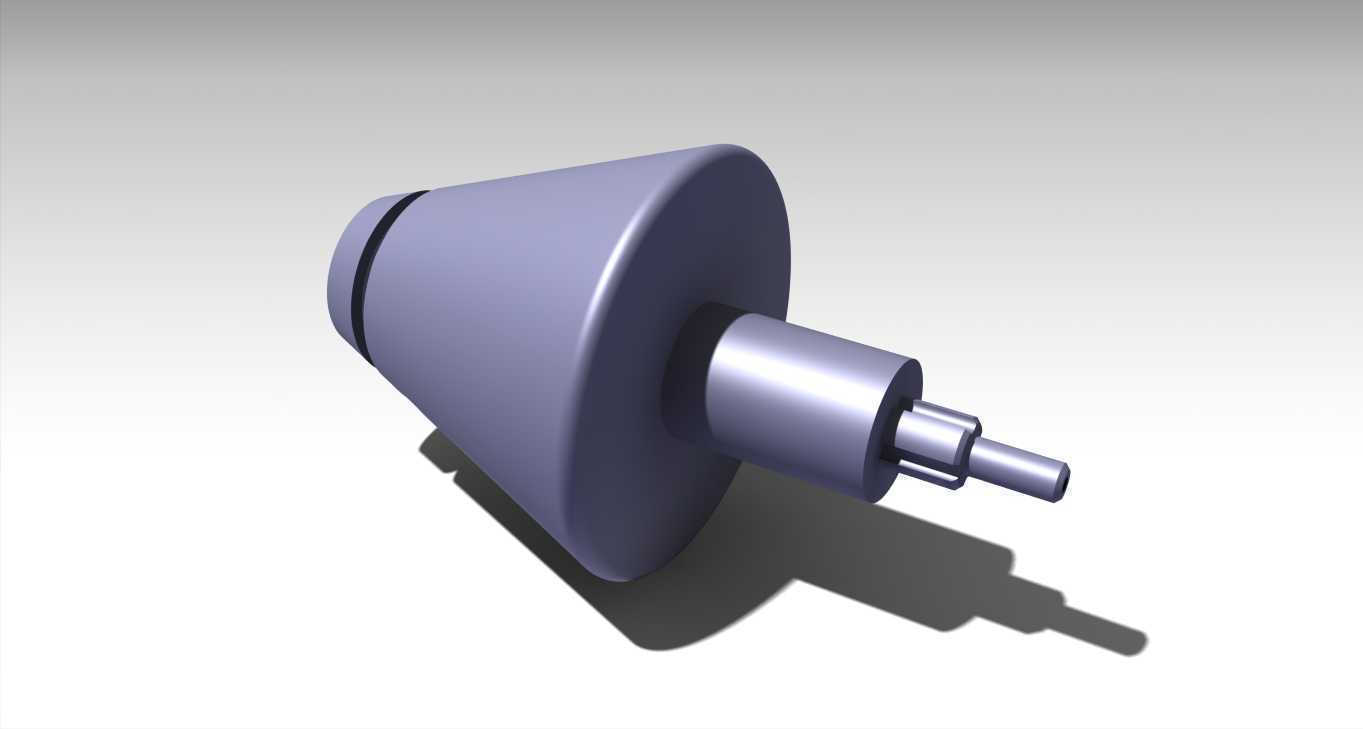

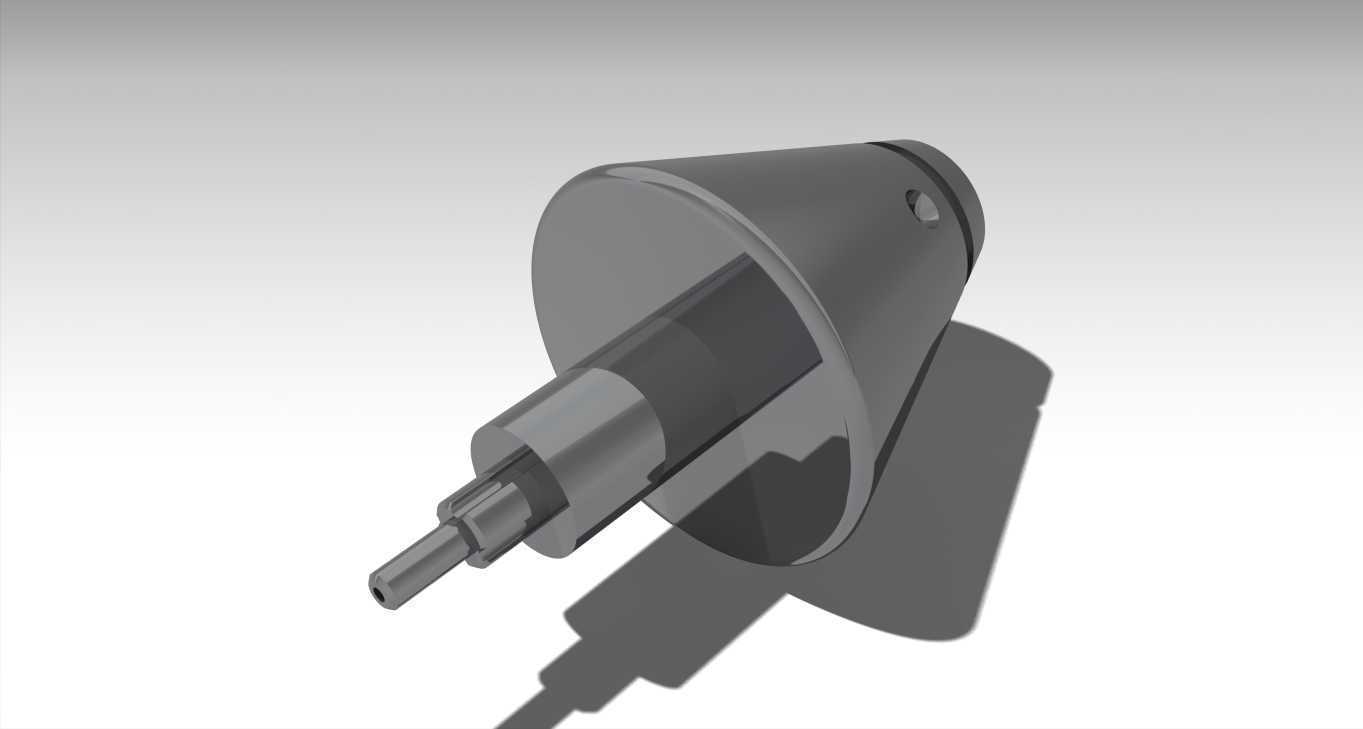

　　在钻削加工工位的工装配套场景里，这类带锥面定位结构的手柄挡块，主要承担快换钻头的轴向锁紧与操作施力功能，常见于台式钻床、便携式磁力钻以及多轴钻削头的刀具装夹单元，区别于传统扳手锁紧的钻夹头结构，该部件通过锥面与主轴端面的贴合自锁，配合侧部紧定螺钉的径向顶紧，能在高转速钻削、断续进给的工况下避免钻头打滑窜动，尤其适配小直径深孔钻、硬质合金钻头的装夹需求，减少刀具装夹的辅助工时。从结构设计逻辑来看，整体采用回转体为主的构型，大端的外锥面与设备主轴的内锥孔形成锥面配合，锥度选用莫氏锥度的自锁区间，保证无额外锁紧件时也能传递额定扭矩，锥面的表面粗糙度要求控制在Ra0.8以内，避免贴合面存在间隙导致钻削振摆超差。大端外圆处设计的径向小孔，

　　用于安装内六角紧定螺钉，当钻头插入内部的安装孔后，拧紧螺钉即可顶紧钻头的扁尾位置，承受钻削过程中的轴向反力与扭矩载荷，避免钻头在进给时出现轴向窜动。延伸出的长柄段做了阶梯轴结构设计，不同直径的轴段分别对应限位、握持操作的功能，最细的端部轴段做了中心通孔，该孔与钻头的内冷通道连通，可适配内冷钻头的切削液输送需求，在深孔钻削时直接将切削液输送到切削刃位置，降低钻尖温度、辅助排屑。手柄段的外圆做了滚花防滑处理？不，实际该结构的握持段为光滑圆柱面，依靠锥面大端的法兰式凸缘作为施力的受力面，操作人员握持长柄段旋转即可完成锥面的锁紧与松开操作，无需额外配套装夹扳手，在批量加工的快换刀具场景下，能缩短换刀时间30%以上。安装边界方面，

　　该部件的最大外轮廓为大端锥面的最大直径，安装时需保证锥面与主轴锥孔的同轴度误差不超过0.02mm，否则会导致钻头的径向跳动超差，直接影响钻孔的孔径精度与孔壁粗糙度，严重时还会造成钻头折断。内部的钻头安装孔根据适配钻头的柄部直径做对应公差设计，孔的圆柱度公差控制在0.01mm以内，保证钻头柄部插入后无径向间隙，侧部的紧定螺钉孔位置与钻头扁尾的位置对应，安装时需对齐扁尾平面后再拧紧螺钉，避免螺钉顶在圆柱面上造成锁紧失效。在实际使用场景中，该结构不仅用于常规金属材料的钻削加工，在木工钻孔、复合材料钻孔的设备上也有同类结构应用，区别仅在于内部安装孔的直径与锥面的配合规格，部分轻型设备上会将大端锥面替换为直口定位配合，降低加工成本，

　　但锁紧可靠性会有所下降，仅适用于小进给量、低转速的钻削工况。设计过程中需重点考虑锥面的接触面积，要求涂色检查时接触面积不低于80%，且接触区域靠近大端位置，保证锥面自锁的可靠性，同时长柄段的长度需满足操作人员单手握持施力的空间需求，避免操作时与设备的防护罩、进给手柄发生干涉，侧部紧定螺钉的沉孔深度需保证螺钉拧紧后端面不超出外锥面，避免安装时螺钉与主轴锥孔发生磕碰，破坏锥面的配合精度。阶梯轴段的过渡位置均采用圆角过渡，避免应力集中导致部件在反复拆装、承受钻削冲击载荷时出现断裂，尤其是长柄与大端锥面的连接位置，是应力集中的高发区域，圆角半径不小于2mm，同时该位置的表面粗糙度不高于Ra1.6，减少应力集中源。端部的中心通孔直径需适配常用内冷钻头的切削液通径，孔口做倒角处理，避免切削液输送时出现涡流导致压力损失，保证切削液的输送压力满足深孔排屑的需求。
