墙面安装式金属承重支撑支架结构

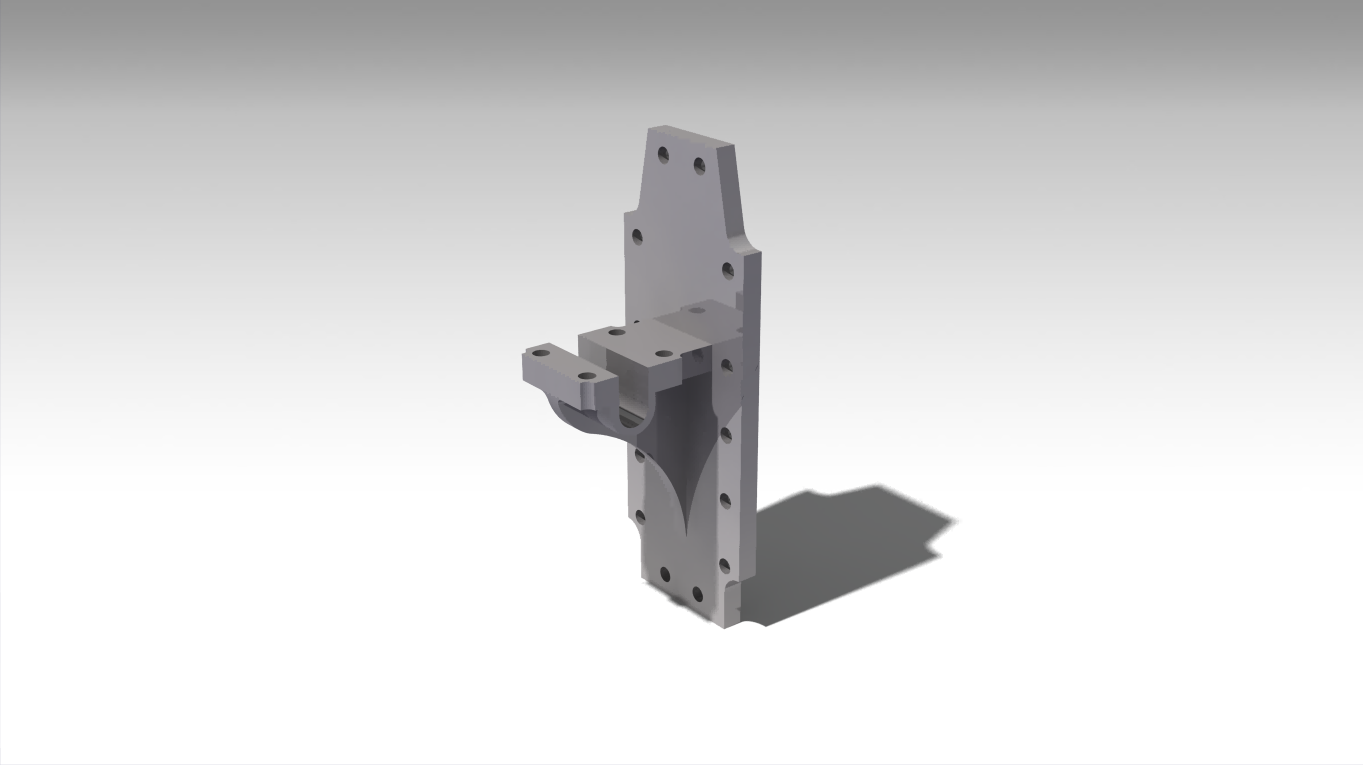

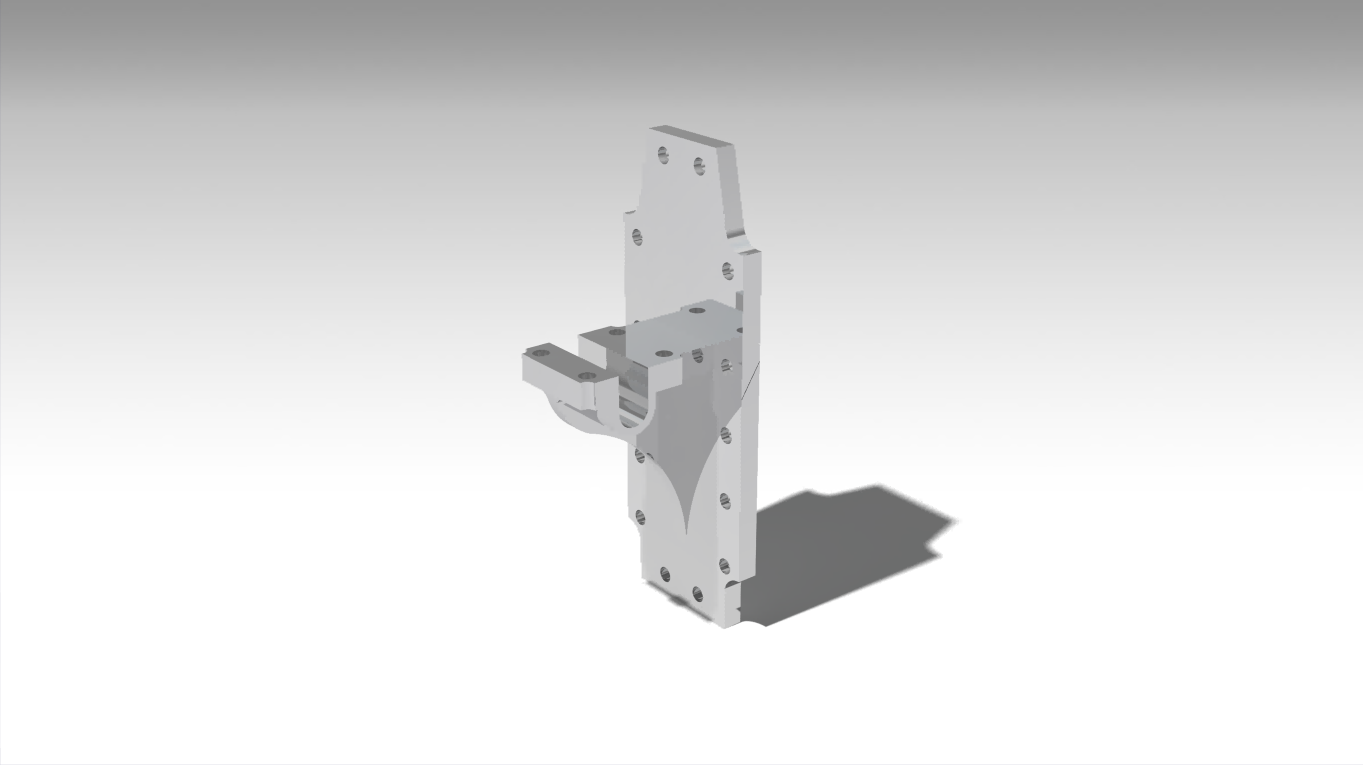

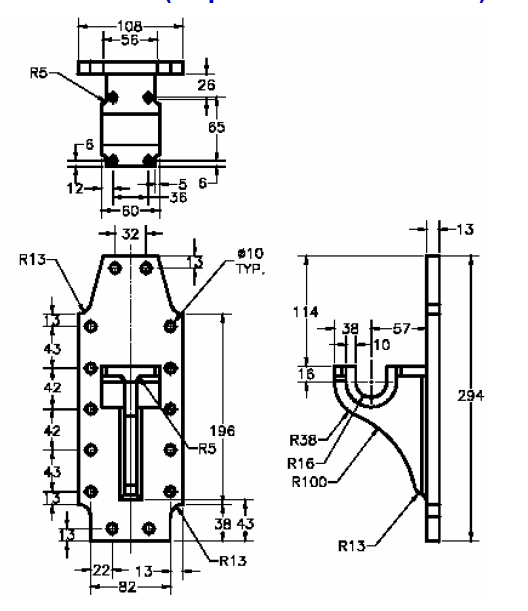

　　这类墙装支架在工业现场、民用装修、设备侧装场景里的应用覆盖度极高，小到墙面布线的管线固定、小型电气箱壁挂安装，大到生产线旁的操作终端挂载、轻型工装的墙面定位，都能见到同结构产品的身影。不同于普通民用塑料支架，这款金属支架的设计核心优先考虑长期承重下的结构稳定性，整体采用一体化折弯加机加工的成型思路，主体竖板为贴墙安装的基准面，上面排布的多组安装孔位做了沉头处理，安装后螺栓头不会突出板面，既避免安装后突出部分剐蹭周边设备，也能让竖板完全贴合墙面，消除安装间隙带来的承重晃动隐患。竖板上的孔位采用不等距排布，并非均匀打孔，这种设计是考虑到不同墙面的预埋承重点位差异，现场安装时可以根据墙面内的龙骨、预埋钢板位置灵活选择固定孔位，

　　不用额外在墙面打孔破坏原有建筑结构，适配砖混、轻钢龙骨、预制钢板等多种墙面基础。从安装边界来看，竖板的整体长度覆盖了常规壁挂件的受力分布区间，上下端的孔位间距足够分散承重载荷，避免单点受力导致墙面开裂或者支架变形。伸出的承载托臂部分做了加强筋结构，在托臂和竖板的连接位置没有采用直角拼接，而是做了圆弧过渡的一体化结构，这种设计能大幅降低应力集中系数，在托臂承受偏载的时候，应力不会集中在焊缝或者拼接位置，长期使用下不会出现连接位置开裂的问题。托臂上的安装槽位采用开口式设计，挂载设备的时候可以先将设备挂接在槽位上做临时定位，再拧紧固定螺栓，不用全程托举设备对位，能降低现场安装的操作难度，尤其是单人高空作业的时候，

　　这种预挂结构能大幅提升安装效率。托臂的承载面做了平面度处理，安装后挂载的设备不会出现倾斜偏移，对于有水平度要求的小型操作面板、传感器安装座这类挂载对象，不需要额外增加调整垫片就能满足安装精度要求。在实际选型使用的时候，需要注意这类支架的承重方向为垂直向下的静载荷，不适合承受持续的交变冲击载荷，如果应用在有振动的设备旁，需要在安装面增加橡胶减震垫，避免螺栓长期受振动出现松脱。设计建模的时候，这类支架的折弯圆角、孔位边距都严格遵循五金件的加工工艺要求，折弯位置的内R角匹配板材厚度，不会出现折弯开裂的工艺问题，所有机加工孔位的边距都满足最小壁厚要求，不会因为孔位离边缘太近导致安装时板材崩裂。不同于市面上常见的L型简易角码，

　　这款支架在竖板和托臂的侧面增加了辅助连接孔，当需要挂载重量稍大的设备时，可以通过侧面孔位加装斜撑杆，进一步提升整体承载能力，不需要更换更大规格的支架，拓展了单款产品的适用场景。从外形尺寸来看，支架整体突出墙面的距离控制得比较合理，既预留了挂载设备的安装空间，也不会因为突出太多导致通道空间被占用，在车间通道旁、狭窄设备间内安装的时候，不会影响人员通行和设备检修操作。建模过程中对所有安装孔位的同轴度、安装面的平面度都做了公差匹配，实际加工后不需要额外做二次修整就能直接装配使用，降低了后续的加工装配成本。这类支架的表面处理通常采用喷塑或者镀锌工艺，在潮湿或者有轻微腐蚀的环境下使用也能保证足够的防锈能力，适合在厂房、地下管廊、户外弱电箱安装等多种场景下使用。
