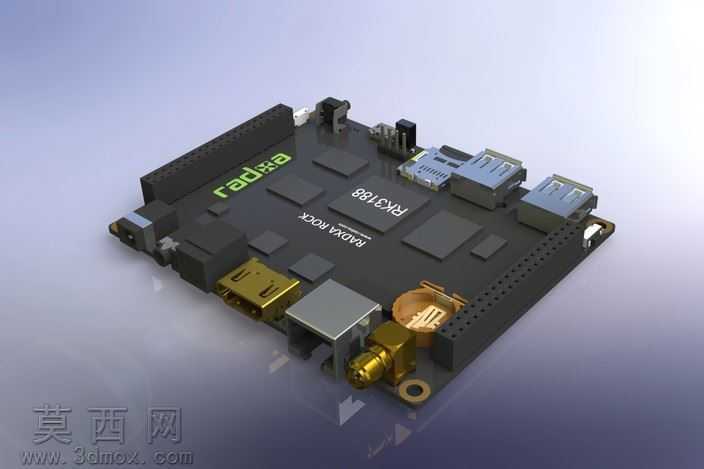

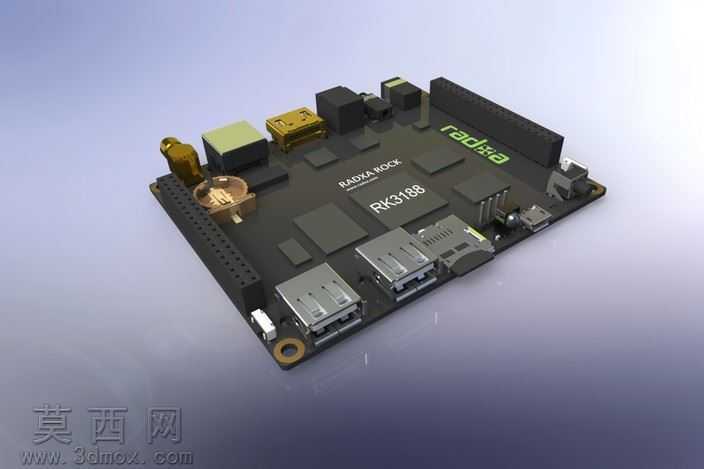

RadxaRock单板开发板精细三维建模作品

本次三维建模作品围绕RadxaRock单板计算机展开，在建模初期先对实体硬件的整体尺寸、各接口排布、元器件位置进行精准测绘，确保三维模型的比例与实物完全一致。建模过程中采用分层构建的思路，首先搭建PCB基板的基础轮廓，精准还原基板的边缘固定孔位、侧边排针的排布间距，保证后续装配的元器件位置完全匹配实物布局。针对板载的各类接口，分别进行独立建模还原：包含HDMI接口、USB接口、以太网接口、音频接口、射频同轴接口等，每类接口都还原了其外壳结构、内部针脚排布、金属接触片的细节特征，同时对接口周边的固定卡扣、金属屏蔽罩的结构也做了精细化处理，还原出硬件接口的真实装配结构。对于板载的核心处理器RK3188芯片，建模时还原了芯片的丝印标识、引脚排布、表面散热层的质感，内存颗粒、WiFi蓝牙模块等核心元器件也按照实物的尺寸、位置逐一搭建，还原出元器件表面的丝印文字、金属引脚的光泽质感。在材质渲染环节，PCB基板采用哑光深绿的玻纤板材质，调整材质的粗糙度参数还原真实电路板的哑光质感；金属接口部分采用亮面金属材质，添加轻微的磨损质感模拟真实使用的金属光泽；排针部分采用镀金金属材质搭配黑色塑料基座，区分不同材质的反光特性；板载的电容、电阻等小型元器件，分别还原陶瓷、金属、塑料的不同材质表现，让不同元器件的质感区分清晰。渲染阶段采用柔和的顶光搭配侧方补光，避免强反光遮挡板卡细节，同时添加柔和的环境反射，让金属接口的质感表现更真实，整体渲染效果清晰展现板卡的所有结构细节。建模过程中对板卡的扩展排针、侧边固定孔、散热预留位置都做了精准还原，保证模型可用于后续的外壳设计、装配模拟等场景，整体模型结构完整，细节还原度高，清晰展现了RadxaRock单板计算机的完整硬件结构。
