12864点阵图形液晶显示模组结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:288870
  • 12864点阵图形液晶显示模组结构设计
  • 12864点阵图形液晶显示模组结构设计
  • 12864点阵图形液晶显示模组结构设计
  • 12864点阵图形液晶显示模组结构设计
  • 12864点阵图形液晶显示模组结构设计

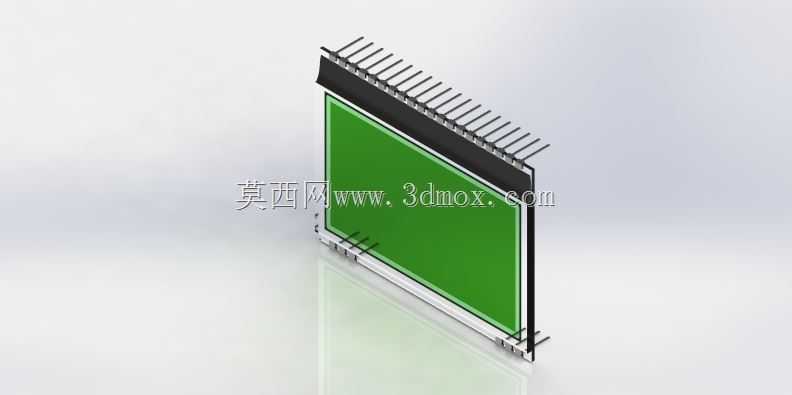

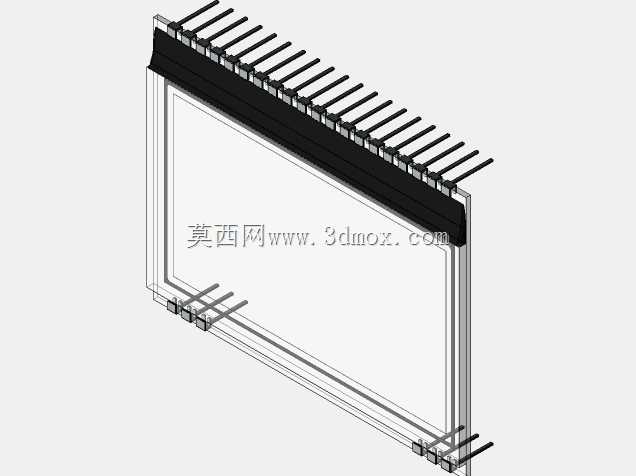

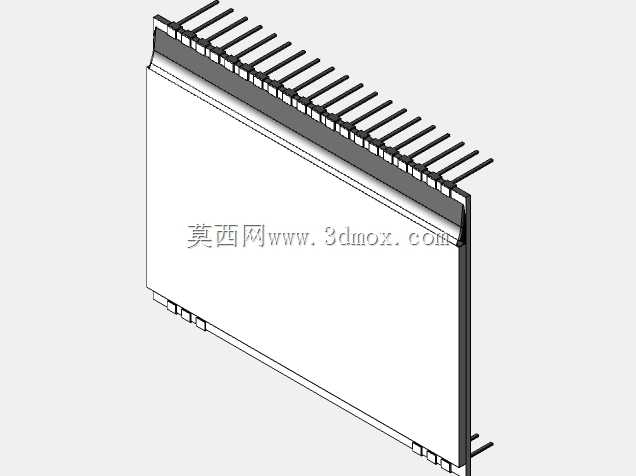

在工业控制终端、小型嵌入式检测设备、手持数据采集装置的硬件结构设计环节,显示模组的安装适配往往是结构工程师需要优先考量的部分,EA DOGM128这类128×64点阵图形LCD,是小尺寸人机交互场景里应用极广的一类部件。不同于段码屏只能显示固定字符与数字,这类图形点阵屏可以根据控制指令输出自定义字符、简易图标甚至低分辨率的动态波形,在不需要高分辨率彩色显示的工况下,既能满足基础的参数显示、状态提示需求,又能将整体功耗控制在极低水平,适配电池供电的便携类工业设备。从结构设计角度看,这款模组采用单侧排针直插的引脚排布,排针引脚间距遵循标准2.54mm接插件规格,在做PCB Layout时可以直接对应标准排母封装,不需要额外做转接板设计,能有效压缩主控板的布局空间。模组的屏幕有效显示区域严格贴合128×64点阵的物理边界,外围的金属包边兼具结构加固与电磁屏蔽作用,在做设备面板开孔时,需要注意预留包边的安装台阶,开孔尺寸要略大于有效显示区域、小于金属包边的外轮廓,避免出现漏光或者屏幕固定不牢的问题。很多初次选型的工程师容易忽略屏幕的视向角参数,这类单色LCD在安装时要结合设备的实际操作视角调整安装倾角,如果是固定在立式机柜上的终端,屏幕安装面要略微向上倾斜5到8度,匹配操作人员站立操作时的俯视视角,避免出现显示内容发虚、对比度下降的问题。模组背面的PCB区域没有突出的元器件,整体厚度控制在薄型化范围内,在做内部结构堆叠时,可以将主控板上的低矮元器件布置在屏幕背面的投影区域,充分利用设备内部的纵向空间,不需要为屏幕预留过厚的安装腔。排针的焊接强度需要在结构设计时做补强考虑,如果设备存在频繁振动的使用场景,比如车载检测终端、便携式工业探伤仪,要在屏幕排针对应的PCB位置增加固定胶层,或者在屏幕侧面增加泡棉压条,将屏幕受力分散到设备外壳上,避免长期振动导致排针脱焊。另外这款模组的金属固定引脚分布在屏幕上下两侧,在做外壳固定结构时,可以对应设置定位柱,穿过引脚的安装孔后做热熔固定,不需要额外增加金属压片,既能简化装配流程,也能避免金属压件遮挡显示区域。在做面板透光片设计时,透光片与屏幕表面的间隙要控制在0.3到0.5mm之间,间隙过小容易在装配时刮花屏幕偏光片,间隙过大则会在强光环境下出现显示内容重影的问题,影响读取效果。这类单色LCD的工作温度范围覆盖常规工业场景需求,在做高低温工况适配的设备设计时,不需要额外增加加热或者散热结构,只要避免屏幕直接贴近大功率发热元器件即可,能有效简化整体温控设计的复杂度。
