松下卧式贴片超级电容储能元件

　　在做便携终端、工控主板、智能仪表的堆叠校核时，后备供电环节往往是最容易被忽略却又直接影响掉电数据保存的部分。这款轴向卧式引出的双电层超级电容，正是针对板上高度受限、又需要短时大电流补能的场景而建模的。它不同于普通铝电解或陶瓷电容，依靠电极与电解液界面的双电层效应储存电荷，能够在主电源突然跌落的几百毫秒到数秒窗口内，为RTC实时时钟、SRAM数据保持、掉电中断程序执行提供能量支撑，常见于POS机、电表、燃气表、医疗手持设备以及车载导航模块的后备回路。

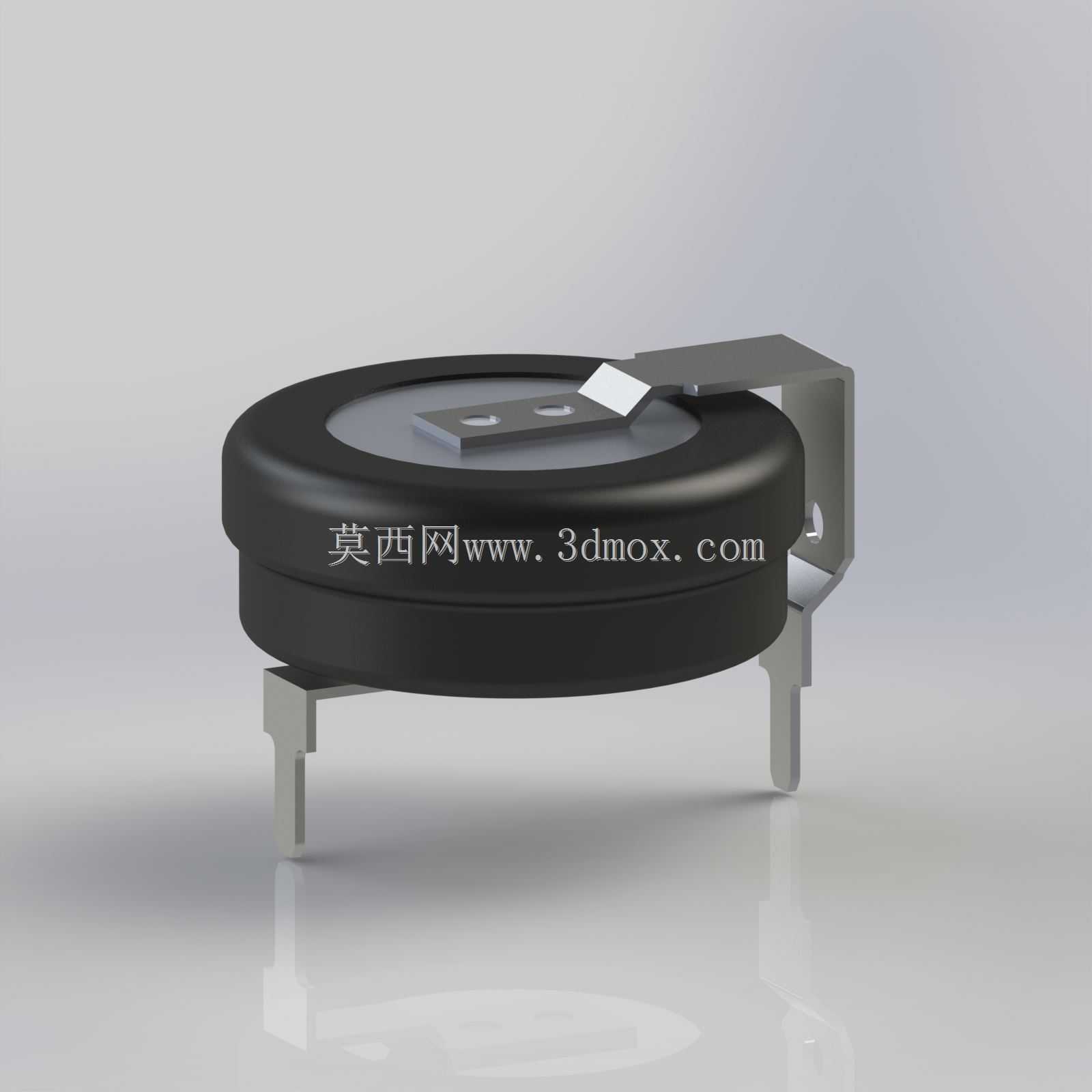

　　从整机结构角度看，这类元件最突出的约束是Z向高度。圆形卷绕芯子被封装在扁平的黑色树脂外壳内，整体呈纽扣状扁圆盘形态，相比立式圆柱超级电容，它贴装后顶面距PCB的高度大幅压缩，能够塞进薄型壳体的夹层空间。建模时需要重点还原圆盘本体的外径与厚度包络，顶部预留的标识平面用于丝印容量、耐压与极性信息，外壳侧壁的滚边收口工艺也要在外观面上体现出来，避免渲染时出现过于光滑的失真感。

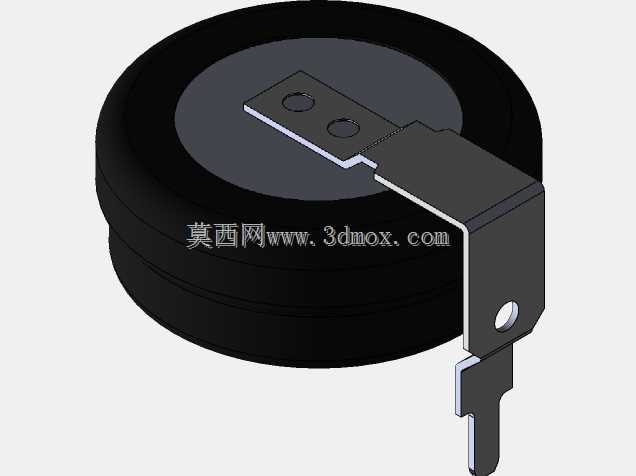

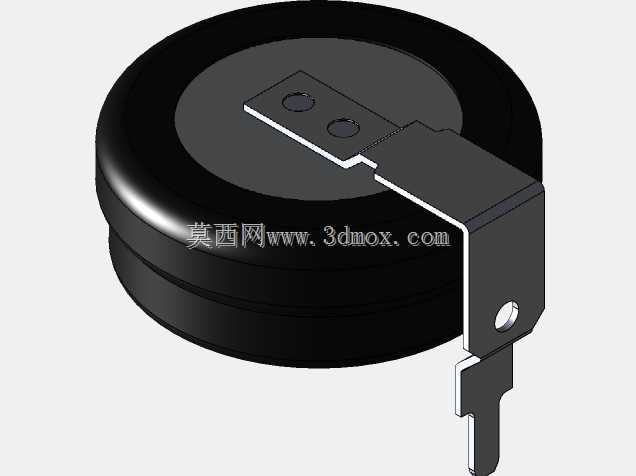

　　引出端的处理是这个零件建模的难点，也是结构工程师选型时最该核对的地方。它采用一侧弯折金属支架、另一侧直插焊脚的不对称出线方式：带折弯的支架从圆盘侧面沿径向伸出，再向下直角弯折形成贴板焊接面，支架上的定位缺口与弯折圆角直接决定了焊脚共面度；另一侧的引脚则从本体底部垂直引出，两个焊脚的中心距、脚宽、脚厚都要严格对应PCB封装库。建模过程中需要把焊脚的拔模斜度、端部倒角以及支架与本体包覆处的干涉关系逐一还原，否则在做装配干涉检查时，会出现焊盘对不上或元件顶到周边壳体的问题。

　　电气特性方面，该元件额定耐压5.5V，标称容量0.22F，容量公差覆盖负20%到正80%的区间，这是双电层电容的典型公差特征，选型时不能按精密电容的容差思路去校验。等效串联电阻在1kHz条件下约75欧姆量级，这意味着它更适合小电流长时间后备，而不是瞬时大功率脉冲输出，设计充放电回路时要结合ESR核算压降。寿命特性上，在70摄氏度环境下可承载约1000小时的额定工况，实际布置时应远离CPU、电源模块等发热源，保证周边留有自然对流间隙。

　　安装边界的核对要分两层进行。首先是焊盘层，按照卧式轴向元件的波峰焊或回流焊工艺，两个焊脚对应的开孔或钢网开口要与引脚宽度匹配，折弯支架下方需要预留足够的焊锡爬升空间；其次是外围禁布区，圆盘本体投影范围内避免布置高于元件底面的贴片器件，顶部与壳体之间保留至少0.5毫米以上的安全间隙，防止装配压合时外壳受力导致内部芯子损伤。三维模型中把本体、支架、引脚、顶部标识片拆分为独立实体，既方便后续做剖面视图展示内部层次，也便于在BOM中区分材质——外壳为热缩套管或树脂封装，引出端为镀锡铜合金，顶部极片为镍质导流片。

　　在整机跌落与振动仿真中，这种单侧悬臂支架的结构要重点关注。折弯支架承担了本体大部分的固定力，若PCB厚度偏薄或焊盘尺寸不足，长期振动后焊脚处容易出现疲劳裂纹，建模时可以在支架根部预留圆角过渡，并在封装建议中加大焊盘铜皮面积，必要时在本体下方点胶加固。对于需要频繁插拔电池或工作环境温度波动大的设备，这颗超级电容的三维数模能够直接装入主板装配体，同步完成高度间隙、焊接工艺、散热间距与走线方向的校核，把后备供电回路的结构风险在设计阶段就排除掉。
