复古蒸汽机车带煤水车及客运车厢仿真结构

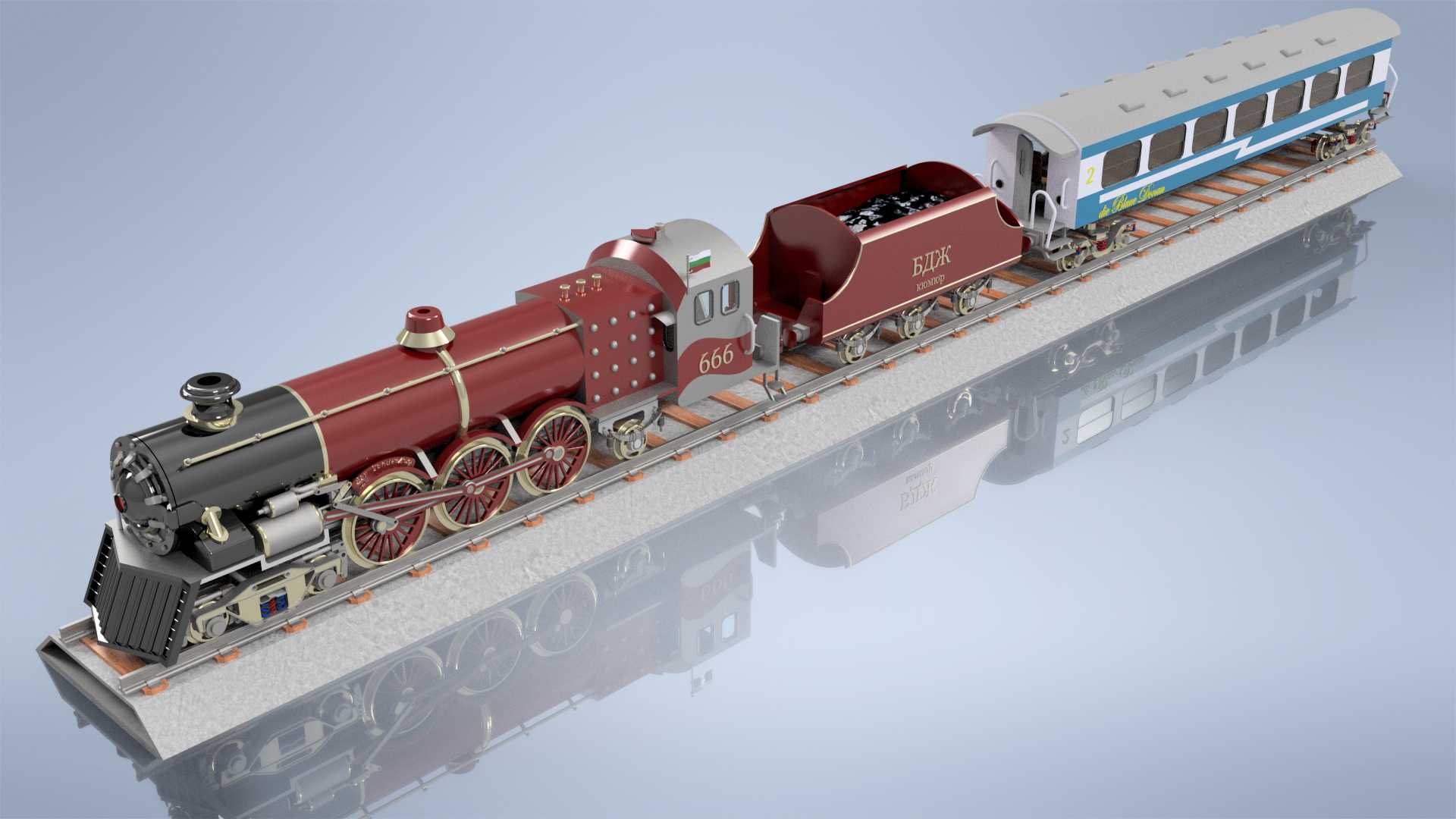

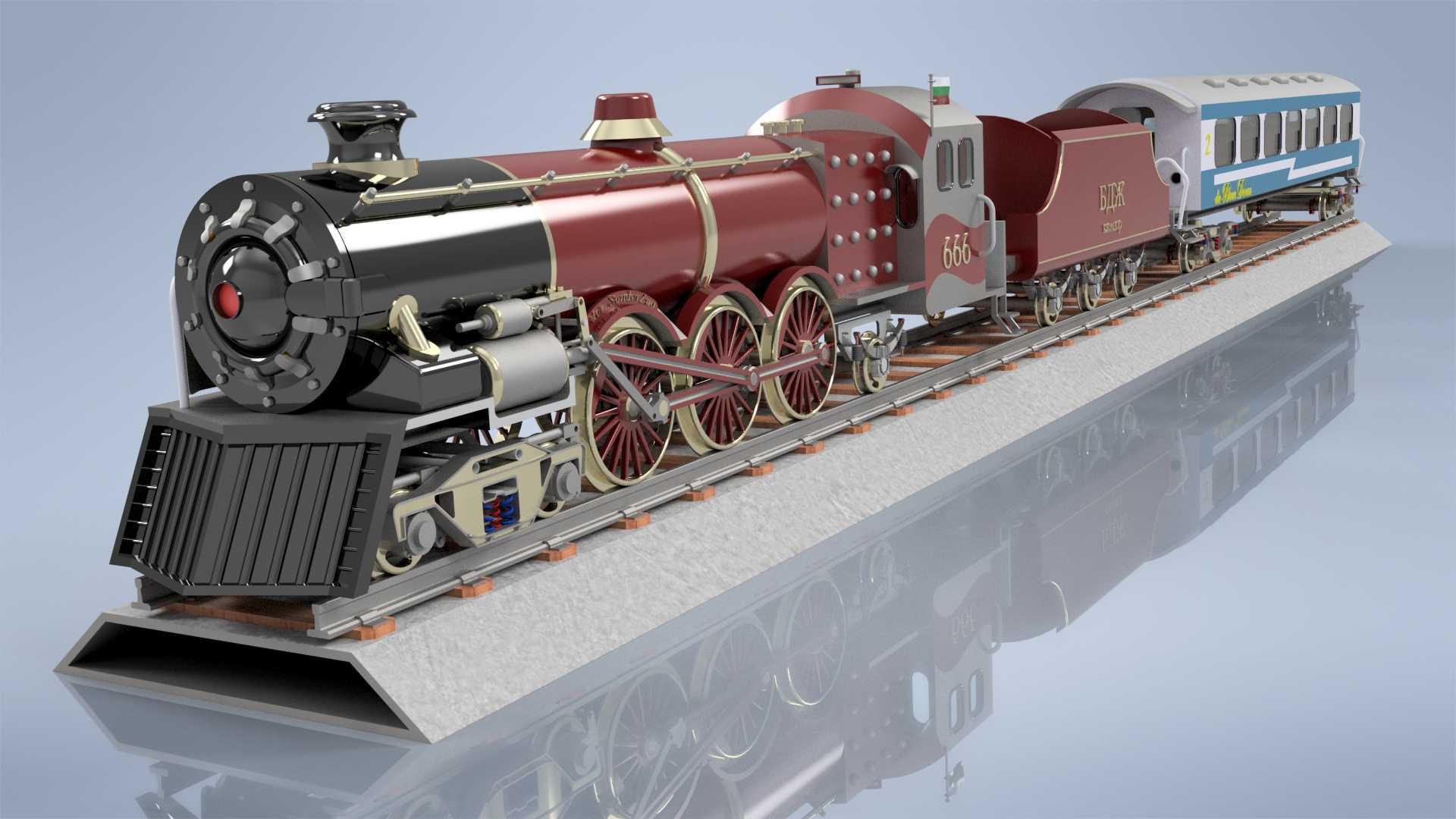

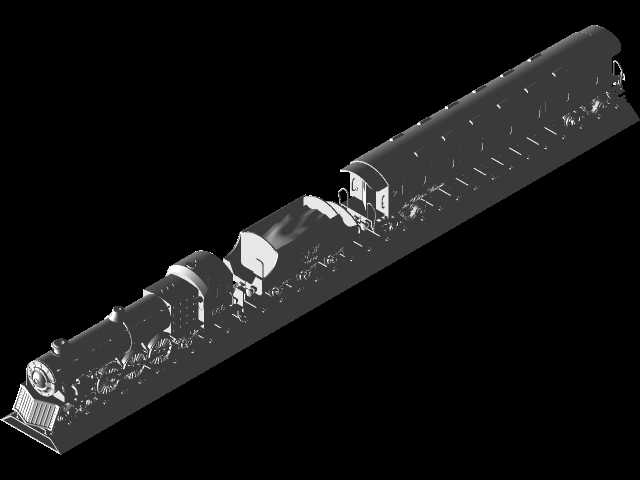

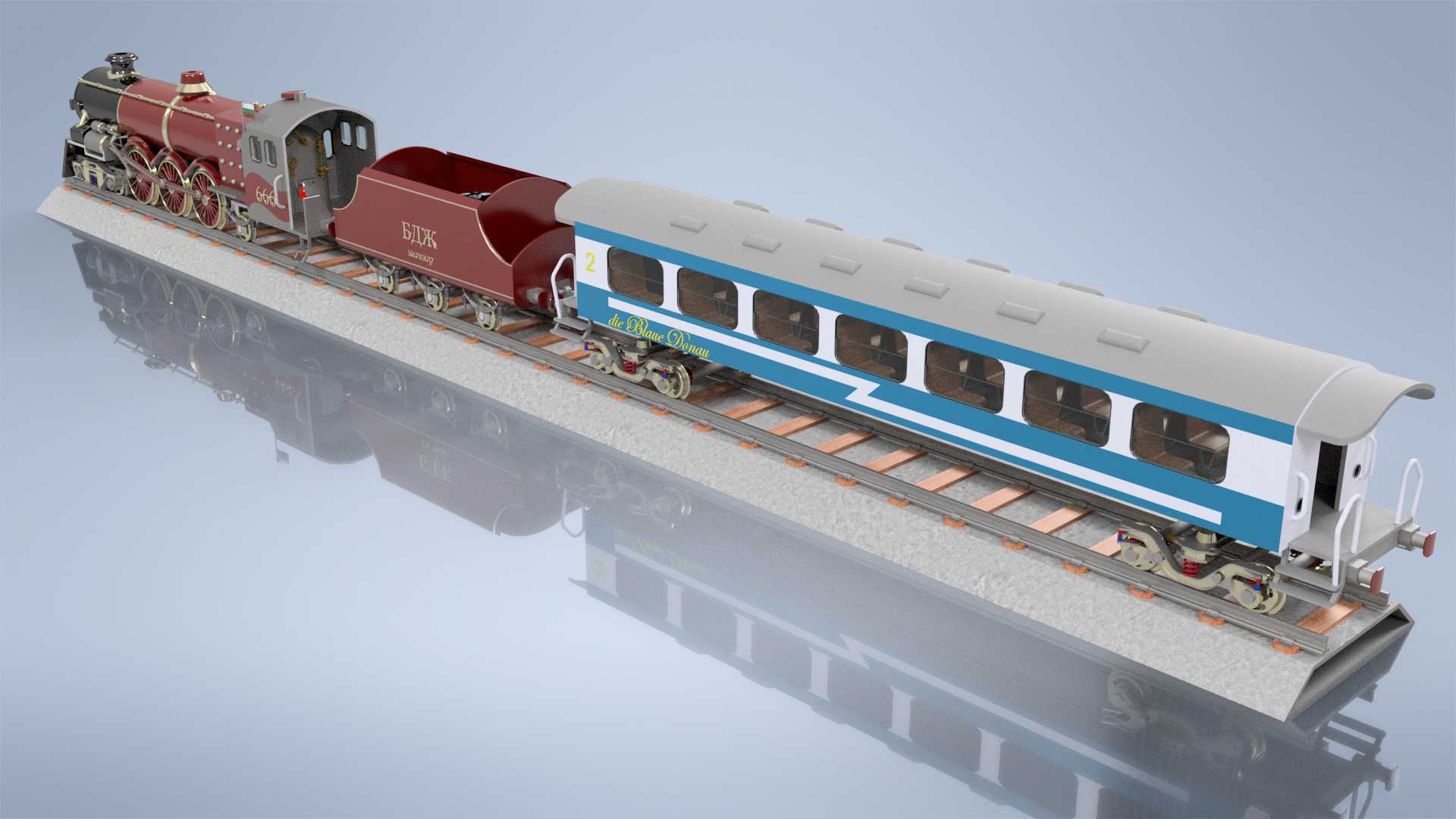

　　该套轨道车辆仿真结构完整复现了早期干线蒸汽机车的走行、动力承载、附属配套全链路组成，包含前端排障器、锅炉主体、汽室汽缸总成、动轮组、煤水车以及一节短途客运车厢，配套铺设带混凝土路基的轨道展示段，可直观呈现蒸汽机车的整列编组形态。从实际应用场景来看，这类结构既可以作为轨道交通科普展项的实体演示载体，用于展馆、研学基地的机车结构原理展示，也能作为文创周边、动态模型改装的基础结构参考，部分简化改型后还可用于主题乐园的微缩观光轨道载具设计参考。

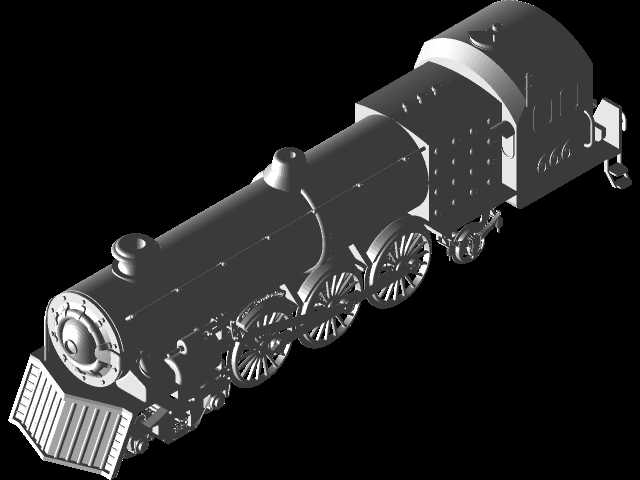

　　设计过程中优先还原了蒸汽机车的核心结构逻辑：前端排障器采用倾斜格栅式结构，安装边界突出于动轮最前端120mm，下缘距离轨面保持35mm的安全间隙，既还原了真实机车排障器的防护功能，也避免仿真运行时剐蹭轨面固定件；锅炉主体采用分段式筒体设计，前端烟箱、中部汽包、后端司机室的衔接处均做了止口定位结构，保证装配同轴度，筒体外侧的管路、阀件、铭牌细节均按照真实机车的布局排布，走台板的宽度设置为80mm，刚好覆盖动轮上方的检修操作空间，两侧扶手的安装高度距离走台板110mm，符合微缩结构的人体工程学比例。

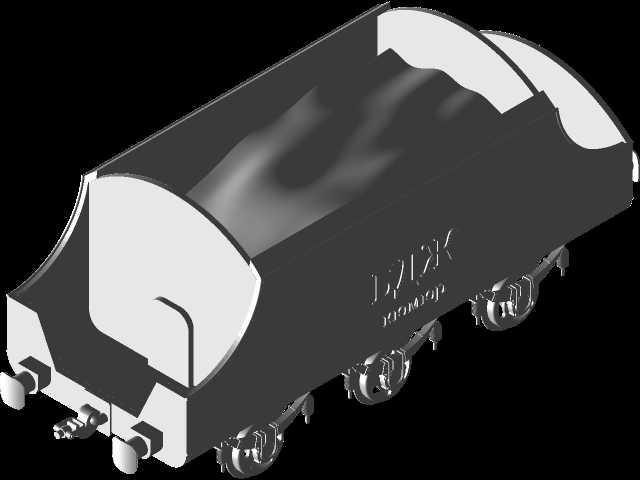

　　走行部的设计是整套结构的核心，动轮组采用四组大直径辐板式动轮，轮对内侧距严格按照轨距做1435mm标准轨距的等比例缩放，轮缘高度、踏面锥度均参考真实机车动轮参数设计，保证在配套轨道上运行时的导向稳定性；动轮之间的连杆传动结构做了铰接间隙优化，每个铰接点预留0.2mm的活动间隙，避免动态运转时出现卡滞，弹簧悬挂组件采用等比例缩小的板簧结构，安装在动轮轴箱与车架之间，可模拟真实机车的减震缓冲效果。煤水车与机车本体之间采用车钩缓冲结构连接，煤水车内部预留了配重安装腔，可根据运行需求添加配重块，提升整列的抓轨稳定性，煤水车上部的煤舱、水箱舱均做了可拆卸盖板设计，方便内部结构的调整与检修。

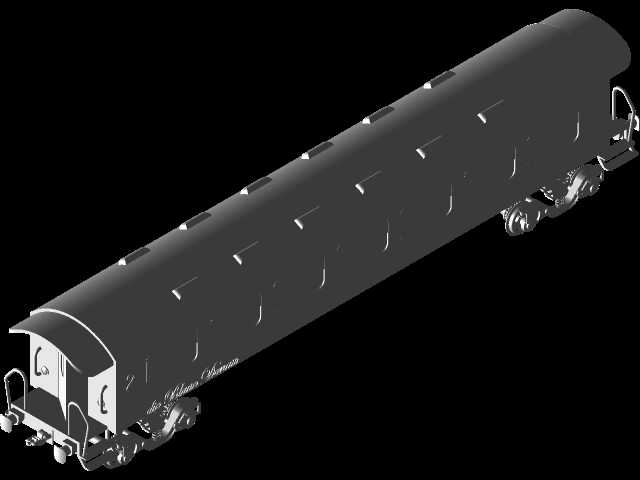

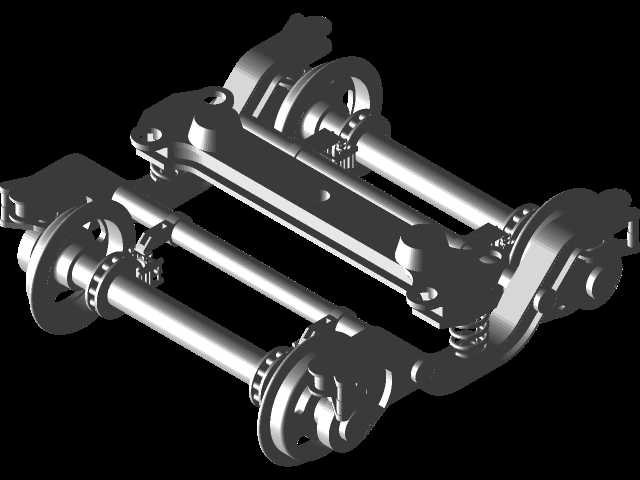

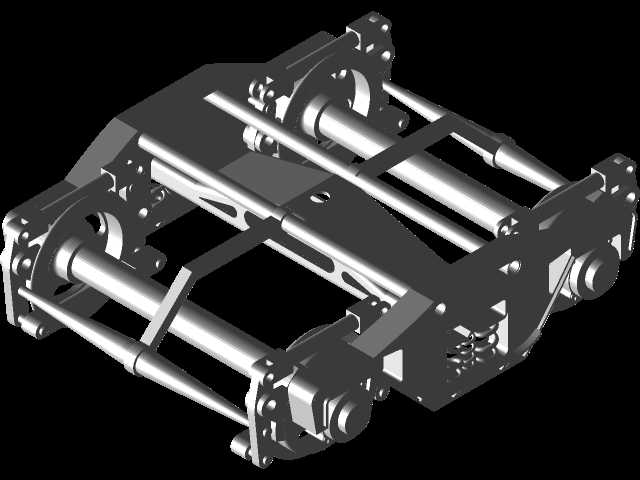

　　后端配套的客运车厢采用侧墙开窗式结构，车窗间距、车门位置均参考早期短途通勤客车的布局，车厢走行部采用两组小型转向架结构，转向架与车厢底架之间采用心盘连接，可顺利通过小曲率半径的轨道弯道，车厢两端的风挡、车钩结构均与机车端保持统一的连接尺寸标准，保证编组时的互换性。配套的轨道展示段采用混凝土路基一体式结构，轨枕间距按照等比例缩放的600mm间距排布，钢轨采用工字型截面，轨底与路基预埋的固定座做卡扣式连接，无需额外粘接即可固定轨距，路基段的总长度可容纳整列机车加车厢的完整停放，两端做了斜坡过渡结构，方便后续扩展拼接更长的轨道线路。

　　整套结构的各部件之间均采用模块化设计，机车本体、煤水车、客运车厢、轨道段均可独立拆分，单个部件的最大外形尺寸控制在可适配常规桌面3D打印机的成型幅面范围内，方便分件制作与后期替换修改；所有外露的棱角处均做了R0.5mm的圆角处理，避免制作与展示过程中出现锐边划伤，管路、阀件等细小结构均做了加厚处理，最小壁厚不小于1.2mm，保证打印或机加工制作时的结构强度，不会出现易断裂的问题。
