木质框架牛顿摆动量演示实验装置

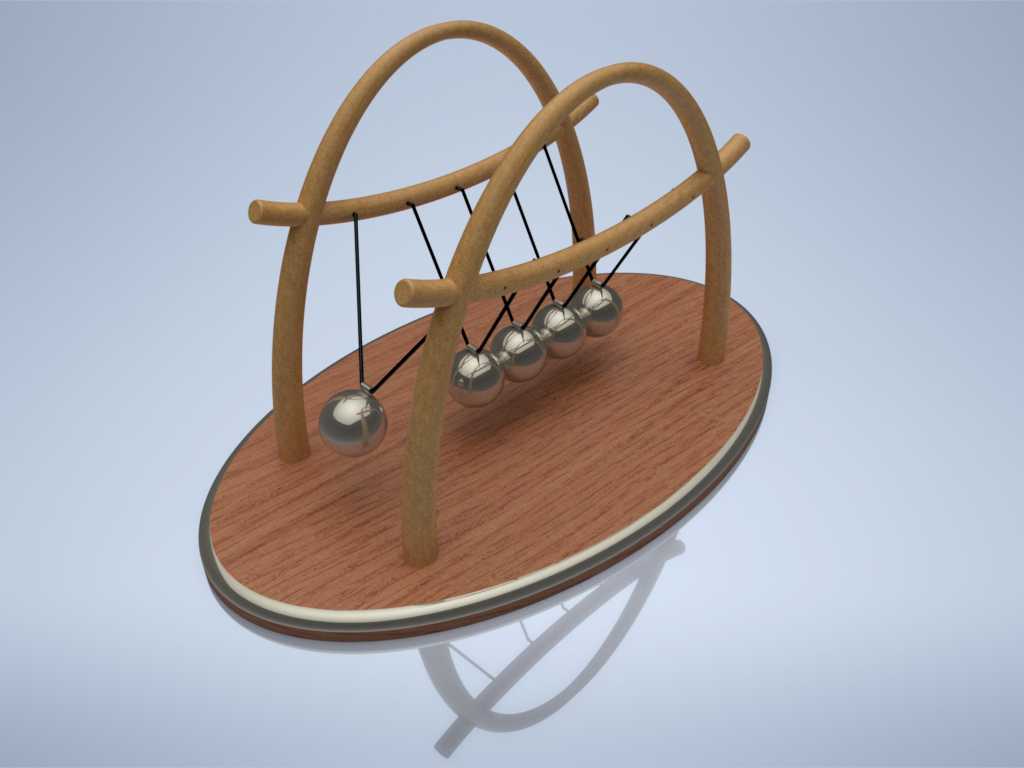

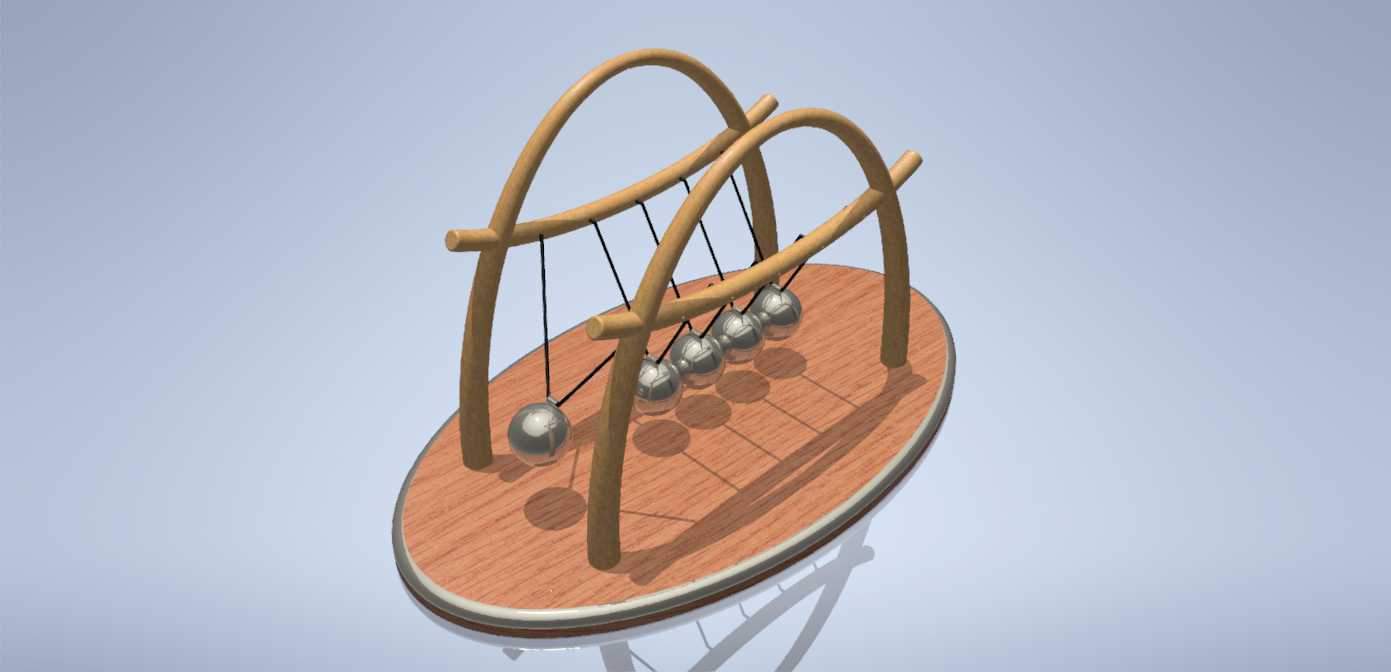

　　这款牛顿摆装置的核心应用场景覆盖中学物理力学课堂演示、高校普通物理实验教学、科普场馆互动展项以及办公桌面的力学原理陈设，实际使用中可直观展示刚体碰撞过程中的动量守恒与能量传递规律，帮助观察者快速理解弹性碰撞下的动量交换逻辑，避免纯公式教学的抽象感。从功能特性来看，装置采用五组等质量金属钢球作为碰撞传递介质，每个钢球通过两根等长柔性吊线对称悬挂，确保钢球摆动轨迹始终处于同一竖直平面内，避免侧向偏移带来的能量损耗与碰撞错位；吊线的固定端集成在拱形木质支架的横向横梁上，横梁与拱形支架采用榫卯配合加胶接的固定方式，长期使用不会出现横梁松动下垂的问题，保证吊线悬挂点的位置精度。底座采用椭圆形实木板材制作，边缘做圆弧倒角处理，

　　底部镶嵌一圈金属包边，既提升了底座的抗磕碰能力，也能通过金属配重降低整个装置的重心，避免钢球摆动过程中装置出现滑移或倾覆；底座表面做哑光木蜡油处理，不会产生强光反射，方便实验过程中观察钢球的运动状态。设计过程中首先确定钢球的质量参数，所有钢球采用同批次轴承钢精磨加工，直径公差控制在0.02mm以内，质量差不超过0.1g，确保碰撞过程中动量传递的均匀性，避免因质量差导致的摆动幅度异常；其次计算吊线长度，吊线长度设置为钢球直径的12倍，保证钢球摆动时的摆角控制在5度以内，符合单摆小角度近似的运动规律，让碰撞周期更稳定，同时吊线采用低蠕变的尼龙包覆钢丝，长期悬挂不会出现塑性伸长，避免钢球中心高度不一致导致的碰撞点偏移。

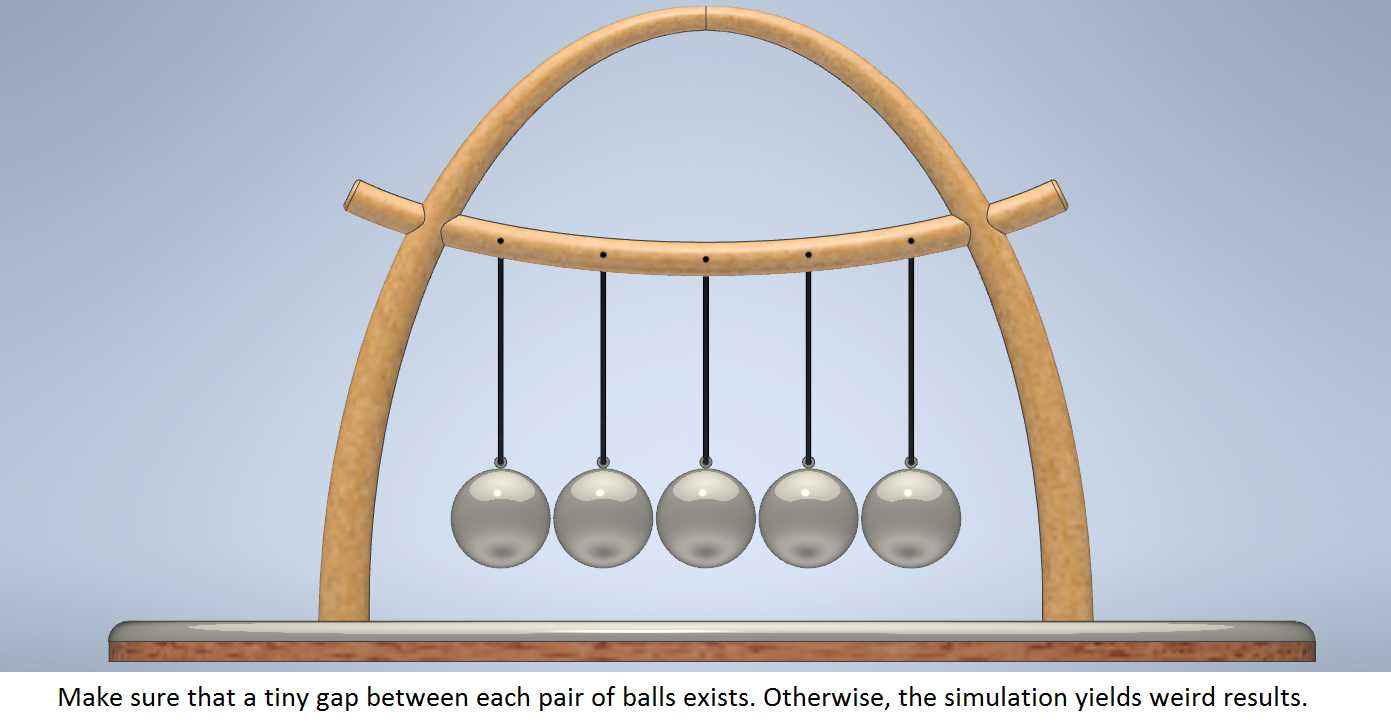

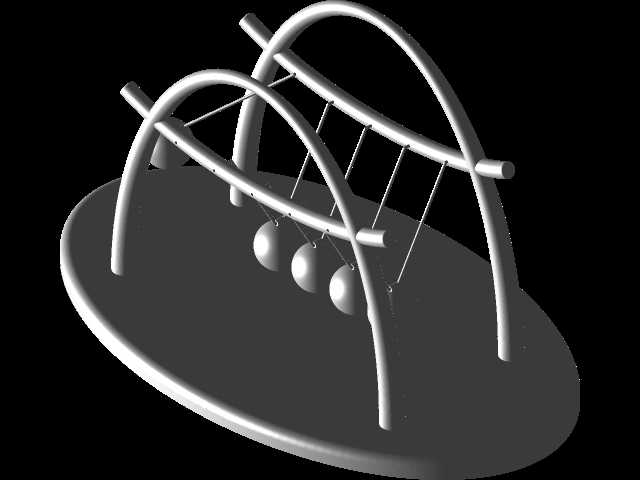

　　支架部分的双拱形结构采用整木弯曲工艺制作，拱形的弧度经过力学计算，两个拱形支架分别布置在底座的前后对称位置，横向连接的圆杆穿过拱形支架的预设孔位，两端做防脱限位，整个支架的受力点均匀分布在底座上，不会出现局部应力集中导致的底座变形。安装边界方面，装置整体占用的桌面投影为椭圆形，长轴方向尺寸约280mm，短轴方向尺寸约180mm，整体高度约220mm，放置时需要保证底座与支撑面完全贴合，支撑面的水平度误差不超过2度，否则会导致钢球静止时无法保持共线对齐，影响碰撞传递效果；吊线的悬挂点位置可通过横梁上的微调螺钉进行小范围调整，初次安装或长期使用出现吊线滑移时，可逐个调整钢球的悬挂高度，确保所有钢球的球心处于同一水平线上，

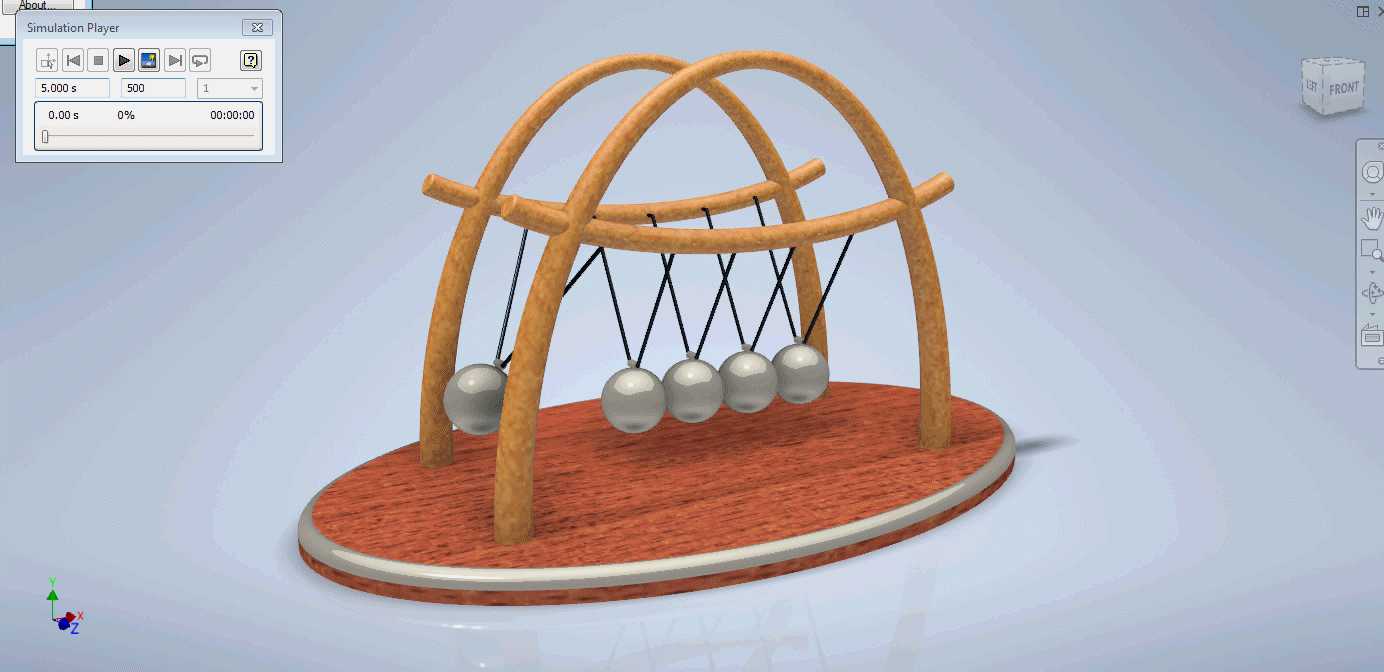

　　相邻钢球刚好接触无挤压。实际使用时，拉起一侧末端的钢球至固定高度释放，钢球沿圆弧轨迹下摆碰撞相邻钢球，动量会通过中间静止的钢球依次传递到另一侧末端的钢球，使其摆动至接近初始释放的高度，整个过程可重复数十次，随着空气阻力与碰撞内耗的增加，摆动幅度逐渐衰减，还可通过同时拉起2个或3个钢球释放，演示不同数量钢球碰撞下的动量传递规律，满足不同教学场景的演示需求。结构设计上没有多余的装饰部件，所有木质部件的棱角都做了R3以上的圆角处理，避免使用过程中划伤手部，金属钢球表面做抛光镀铬处理，防锈且碰撞时的声音清脆，提升演示过程的直观感受。
