带电子防抖托盘的腋拐辅助行走装置

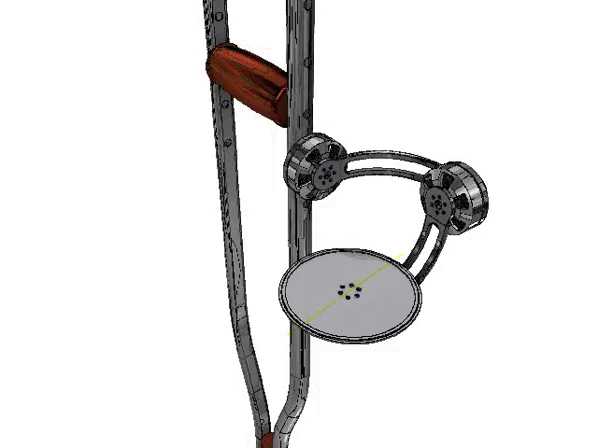

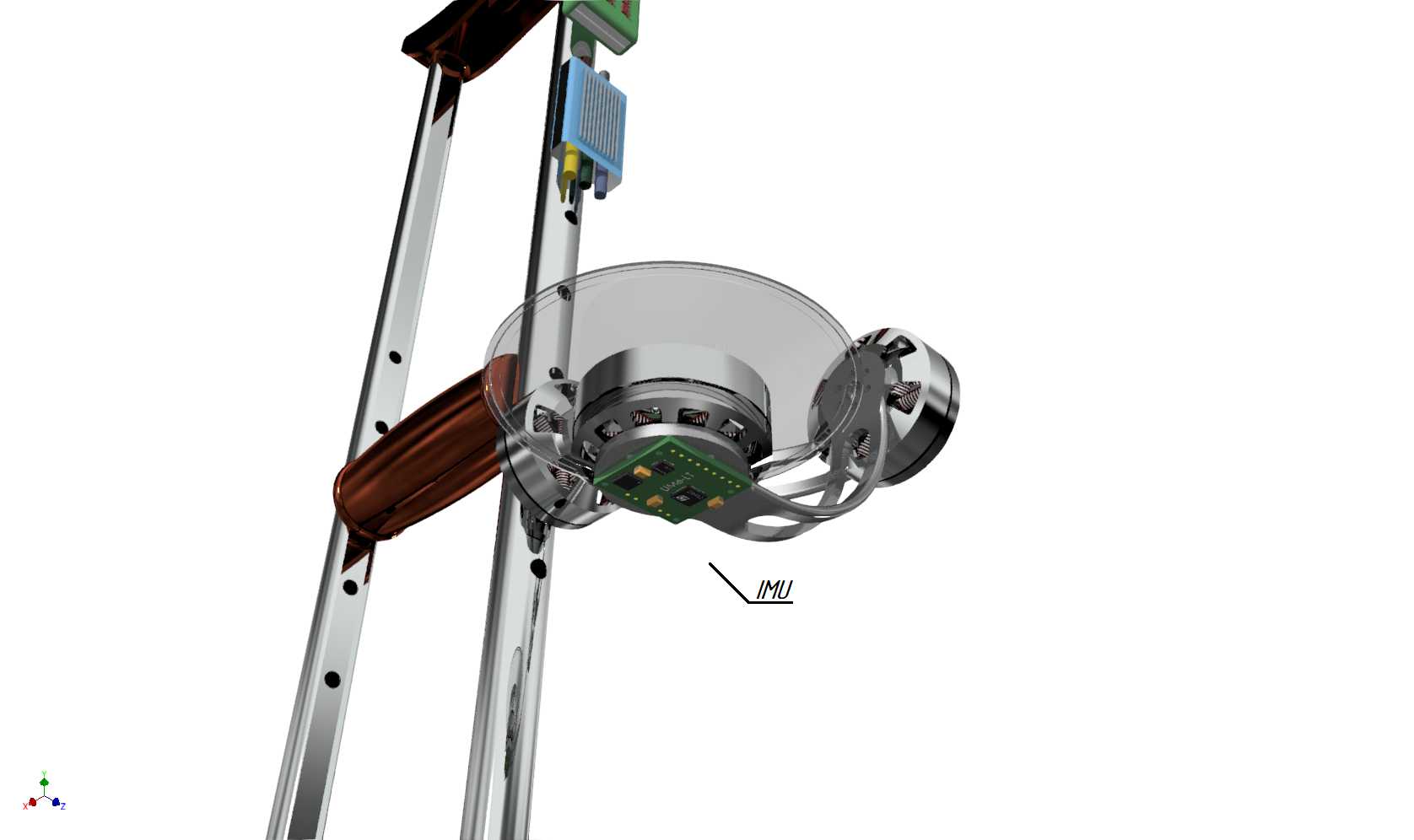

　　这款带防抖承载托盘的腋拐结构，核心面向下肢行动障碍人群的日常出行场景，解决传统腋拐仅能提供支撑、无法稳定携带随身物品的痛点——日常使用中用户常需端持水杯、餐盘、小型电子设备，传统腋拐无专用承载位，手持物品时单拐支撑极易失衡，普通固定式托盘又会随行走过程的拐体晃动带翻承载物，这套结构正是针对该实际使用痛点做的定向优化。从功能特性来看，承载托盘与拐体主体之间采用三自由度万向节连接，作为活动连接核心的万向节可在拐体前后、左右倾斜时保持托盘的水平自由度，避免拐体姿态变化直接传导至托盘；托盘下方集成的IMU模块内置加速度计与陀螺仪，可实时采集托盘相对于水平面的欧拉角偏差，偏差信号传输至电子调速器后，

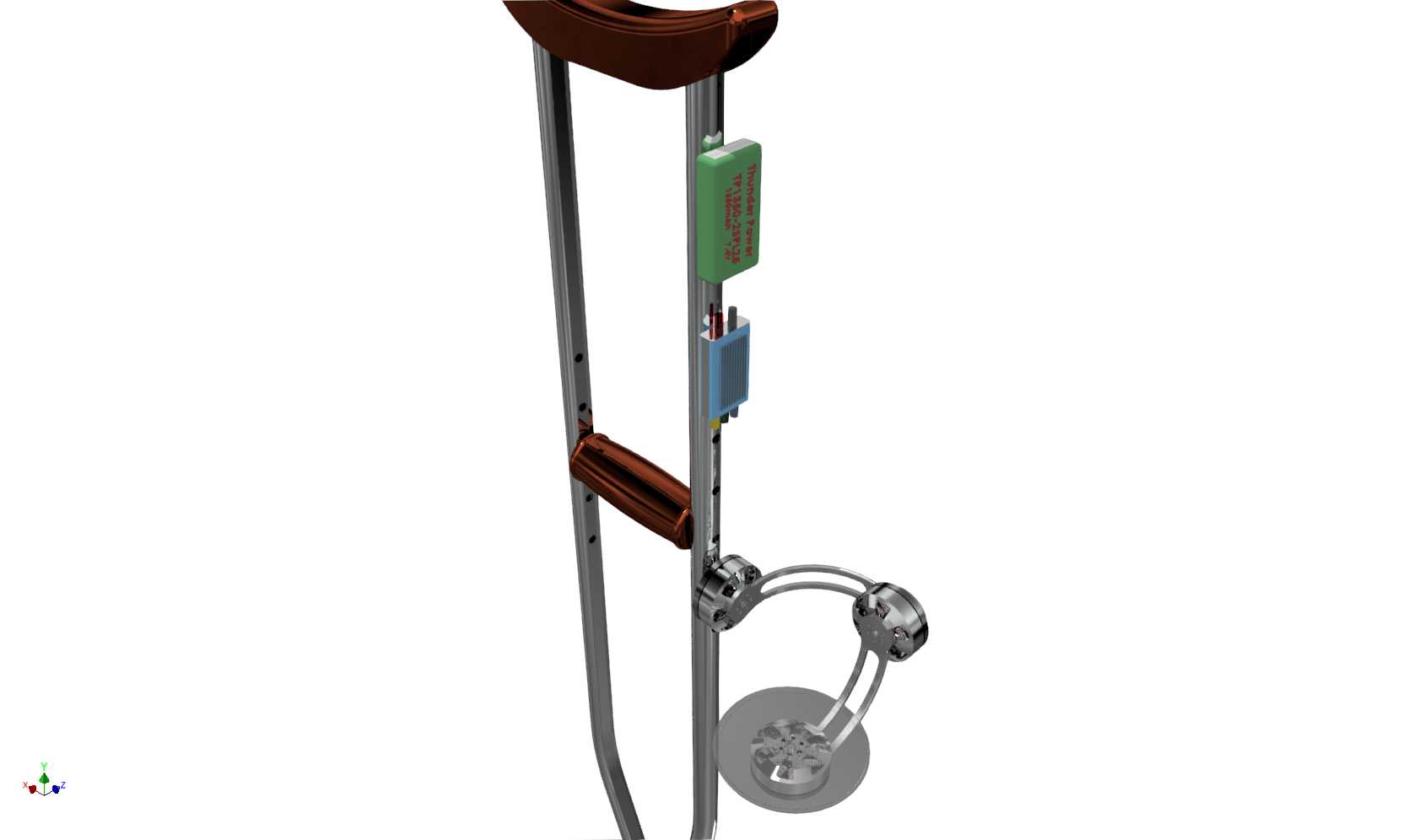

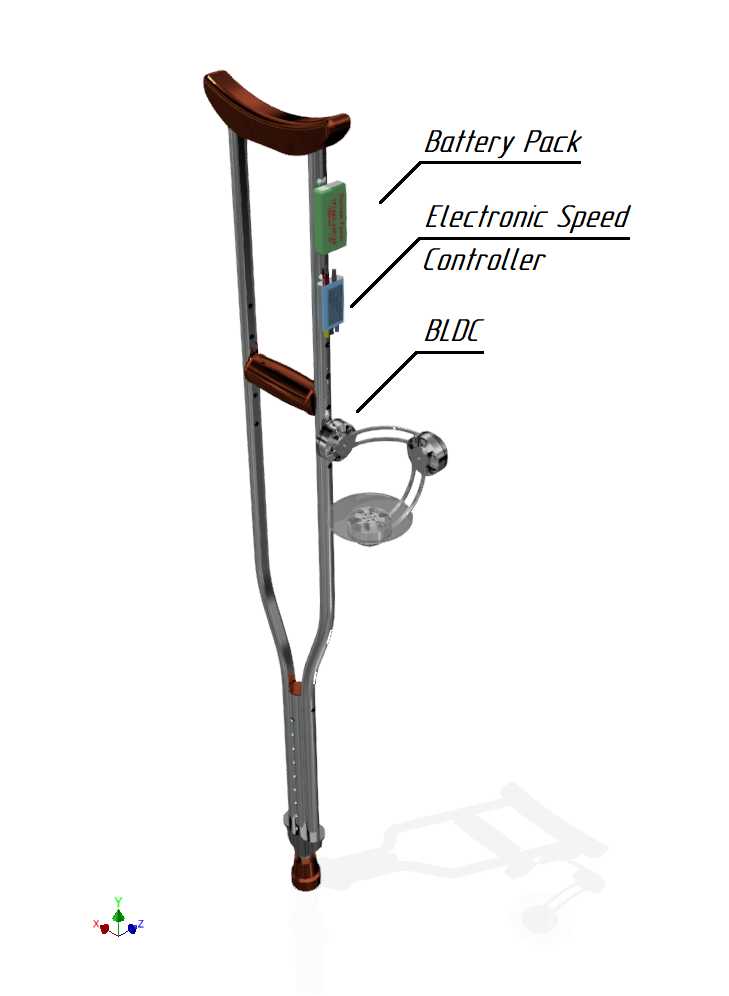

　　会驱动三个分布在万向节周边的BLDC电机做差速补偿，通过PID闭环控制抵消拐体晃动带来的托盘倾斜，只要控制参数调校匹配，托盘可在行走颠簸、拐体小角度倾斜的状态下始终保持水平，不会出现承载物滑落、倾洒的问题。拐体主体沿用传统医用腋拐的人机工程轮廓，腋下支撑位采用曲面成型的托臂结构，贴合腋下支撑轮廓减少长时间使用的压应力，中段设置的手握把位置匹配成年用户自然垂臂的握持高度，底部防滑脚垫采用耐磨橡胶材质，适配硬质路面、瓷砖、沥青等多种常见行走路面的摩擦需求。从安装边界来看，整套防抖托盘组件通过抱箍结构固定在拐体中下段，不会干涉手握把的操作空间，也不会改变腋拐原有的支撑受力路径，电池包、电子调速器均集成固定在拐身侧方的安装位上，

　　走线沿拐体金属管内壁排布，避免外露线路勾挂外物；整套电子组件的重量控制在合理区间，不会给用户带来额外的负重负担，电池包采用可更换的模块化设计，续航可覆盖日常单次出行的使用需求。设计思路上没有采用纯机械结构的配重防抖方案，纯机械配重防抖需要额外增加平衡配重块，会大幅提升拐体整体重量，且防抖角度范围有限，而采用电子闭环控制的方案，仅需三个小型BLDC电机配合传感模块即可实现全角度的防抖补偿，整体重量更轻，防抖精度也更高，这套控制逻辑与无人机云台的增稳逻辑同源，经过多轮场景验证的控制算法可直接移植，降低了结构调校的难度。实际使用中，用户可将水杯、药盒、手机等小型随身物品放置在托盘上，无需额外腾出一只手持物，可实现双拐交替支撑的稳定行走，

　　大幅提升行动不便人群独自出行的便利性，托盘边缘设置有凸起挡边，即使遇到突发的小幅度颠簸，也可阻挡物品从托盘边缘滑落。结构建模时充分考虑了零部件的通用化属性，万向节、BLDC电机、IMU模块均采用市面可直接采购的标准件，仅连接抱箍、托盘本体、拐身固定座为定制加工件，后期量产时可大幅降低开模与采购成本，拐体主体采用铝合金管材焊接成型，兼顾结构强度与轻量化需求，表面做阳极氧化处理，提升日常使用的耐磨抗腐蚀性能。
