间歇传动用槽轮式日内瓦机构结构设计

　　在自动化生产线的转位分度、多工位转盘送料、电影放映机胶片走片、包装机械的间歇送料工位中，槽轮式日内瓦机构是应用极为广泛的间歇运动执行构件，这套结构的核心优势在于能将主动件的连续匀速转动，转化为从动槽轮的周期性间歇转动，且在停歇阶段具备天然的锁止定位能力，不需要额外增加定位锁止结构就能保证工位停留时的位置精度，相比棘轮间歇传动，它的传动冲击更小，运行噪音更低，适合中高速的间歇分度工况。

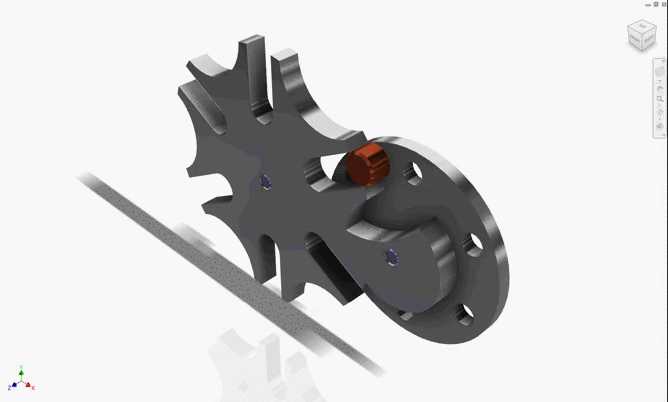

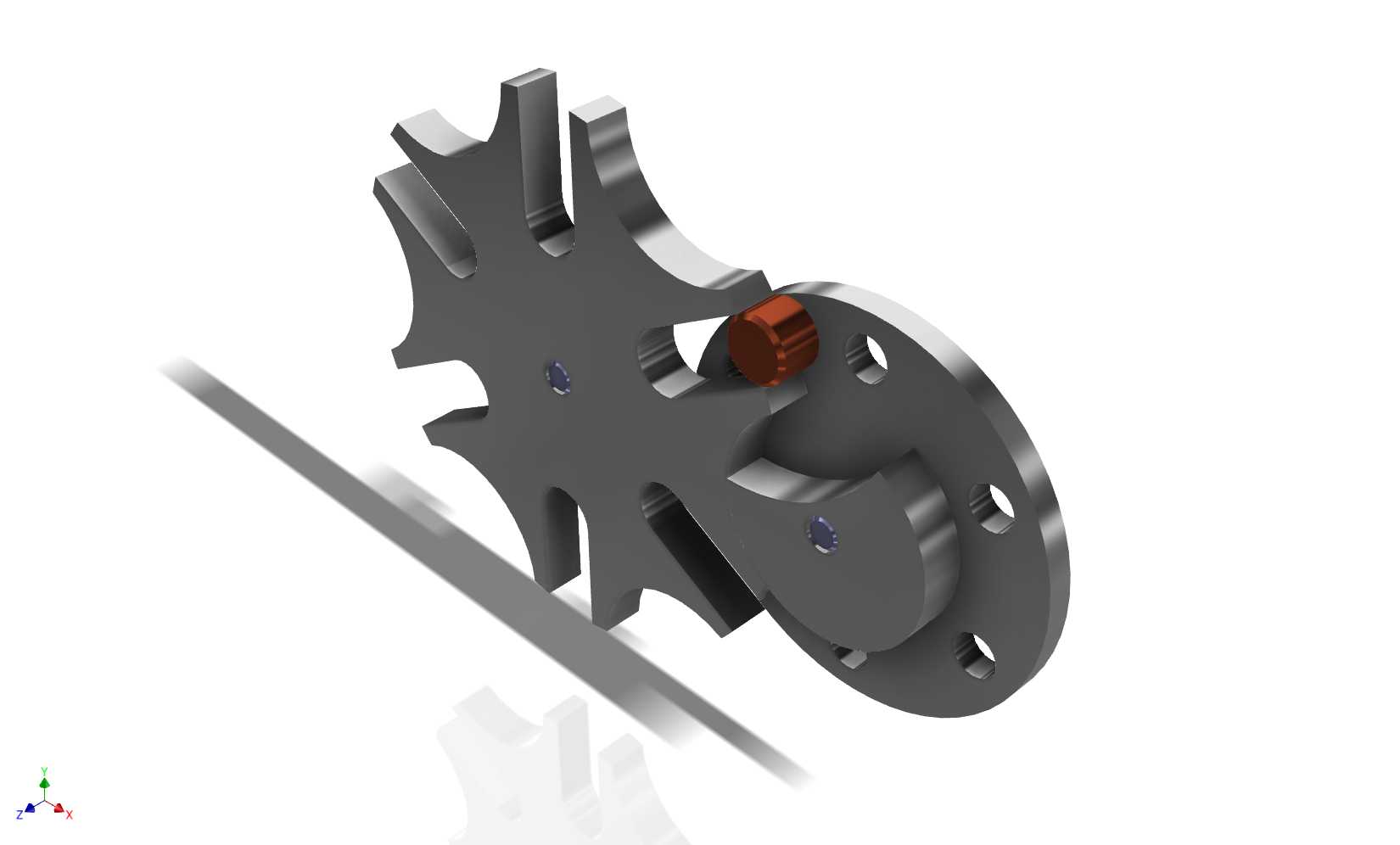

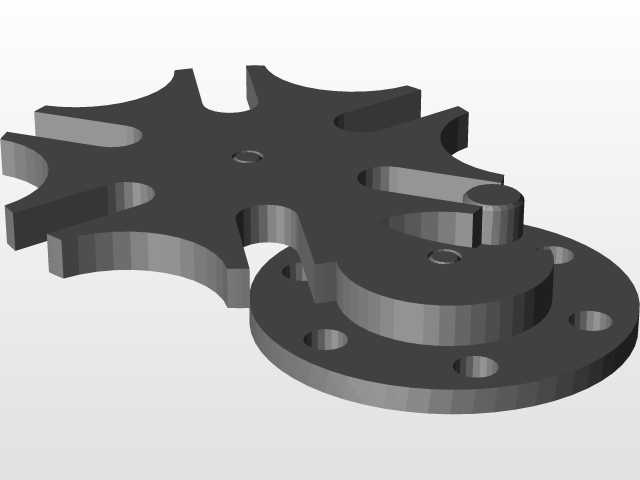

　　这套日内瓦轮结构采用外啮合平行轴布置形式，主动拨盘上设置有圆柱形拨销，拨销与槽轮的径向槽采用间隙配合，配合公差控制在H7/g6区间，保证拨销进入和退出径向槽时不会出现卡滞，同时尽可能减小传动侧隙带来的分度误差。主动拨盘上集成了锁止弧结构，锁止弧的半径与槽轮的凹弧半径完全匹配，当拨销脱离槽轮的径向槽时，锁止弧会与槽轮的凹弧完全贴合，限制槽轮在停歇阶段的自由转动，保证工位停留时的位置稳定性，锁止弧的贴合面做了0.2mm的倒角处理，避免拨销即将进入径向槽时，锁止弧与槽轮发生运动干涉。

　　从结构设计逻辑来看，这套日内瓦轮的槽数设置为6槽，对应从动槽轮每次转动的分度角为60度，主动拨盘每转动一周，槽轮完成一次转位动作，转位过程中拨销的运动轨迹为圆形，槽轮的径向槽中心线均通过槽轮回转中心，保证拨销在槽内滑动时的受力方向始终沿径向，减小槽壁受到的侧向分力，降低槽面的磨损速率。槽轮的轮体上均匀分布有4个安装通孔，孔位分布在以槽轮回转中心为圆心的分度圆上，用于将槽轮与输出转台、送料转盘等负载构件通过螺栓刚性连接，安装孔的沉头深度设计为3mm，可容纳内六角螺栓的头部，避免螺栓突出轮体表面与周边结构发生刮碰。

　　主动拨盘的回转中心与槽轮的中心距经过严格计算，中心距尺寸直接决定拨销进入径向槽时的切入角度，这套结构将中心距设置为拨盘回转中心到拨销中心距离的√2倍左右，保证拨销进入和退出径向槽时的瞬时角速度方向与槽的中心线方向一致，将传动过程中的柔性冲击降到最低。拨销采用可拆卸式设计，拨销根部与拨盘本体采用小间隙过渡配合，端部设置有轴用挡圈槽，通过轴用弹性挡圈实现拨销的轴向固定，当拨销长期运行出现磨损后，可以快速拆卸更换，不需要整体更换拨盘构件，降低后期维护成本。

　　在安装边界方面，这套日内瓦轮机构的整体轴向厚度控制在25mm以内，属于薄型平行轴传动结构，适合安装在设备内部空间局促的工位，两个回转构件的轴承安装位均设计有标准的凸台定位止口，止口直径公差控制在H7精度，与安装基座的定位孔配合后，能保证两轴的平行度误差控制在0.02mm以内，避免因轴系平行度超差导致拨销与槽壁出现偏磨，缩短构件使用寿命。槽轮的径向槽槽壁做了表面硬化处理，表面硬度达到HRC45-50，因为拨销在槽内滑动时槽壁是主要受力接触面，硬化处理能大幅提升槽面的耐磨性能，延长机构的大修周期。

　　在实际工况适配中，这套结构适合在转速不超过200rpm的间歇传动场景下使用，因为槽轮机构在转位启动和停止的瞬间存在不可避免的柔性冲击，转速过高会导致冲击振动加剧，影响整机的运行稳定性，在中低速工况下，这套结构的分度精度可以控制在±0.1度以内，完全能满足多数自动化装配、包装、检测设备的工位转位精度要求。相比采用凸轮分割器实现间歇传动的方案，日内瓦轮结构的加工成本更低，结构组成更简单，不需要复杂的凸轮曲面加工，普通的三轴铣床配合线切割设备就能完成全部构件的加工，适合中小批量的非标自动化设备开发场景，能在满足使用性能要求的前提下，大幅降低设备的制造成本。

　　结构设计过程中还特意在拨盘与槽轮的非配合面做了减重槽设计，在保证构件结构强度的前提下尽可能降低轮体的转动惯量，减小转位启停时的惯性冲击，同时降低构件的整体重量。轮体的所有棱边均做了R0.5mm的圆角处理，去除加工毛刺，避免装配过程中划伤操作人员，也能减少应力集中点，提升构件的抗疲劳强度。
