多工位活塞式灌装设备三维结构设计

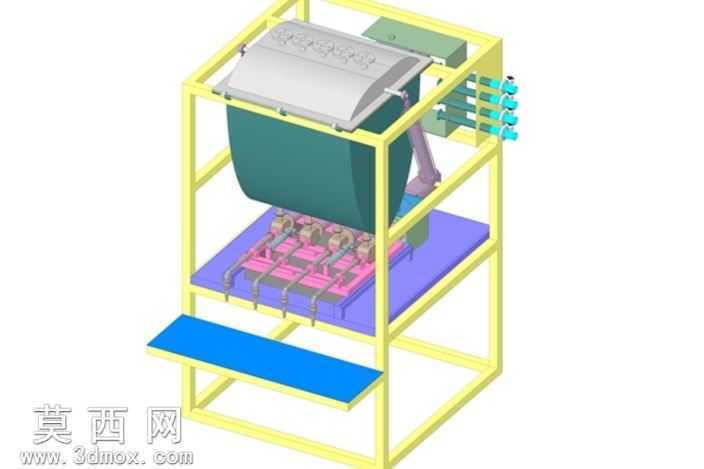

本模型为多工位活塞式灌装设备的完整三维结构设计，整体采用框架式机架承载全部功能模块，建模过程中对各部件的装配关系、运动干涉情况做了完整校验，确保各机构动作逻辑符合实际生产需求。模型从上至下依次设置储料仓、活塞计量模组、出料灌装头、承托工作台四大核心功能区，机架采用方管型材拼接的框架结构，建模时还原了型材的连接节点、安装孔位细节，保证结构强度的同时预留了各模组的安装调节空间。储料仓部分采用大容积斗式结构，仓壁做了倾斜导料设计，建模时赋予了半透明哑光材质模拟食品级储料容器的视觉效果，仓体顶部设置可开合的密封端盖，端盖上预留了清洁、进料的接口结构，出料端与下方的活塞计量腔做了密封对接设计，避免流体输送过程中出现滴漏问题。活塞计量模组是本设备的核心功能部分，建模时还原了多组并列布置的活塞缸体、传动连杆、驱动摆臂结构，通过统一的动力输入轴带动多组活塞同步做往复抽吸动作，实现高精度的定量流体灌装，每个活塞缸的进出口都设置了单向阀结构，建模时对单向阀的启闭动作空间做了避让校验，确保流体只能从储料仓流向灌装头，不会出现回流问题。传动连杆部分做了等长设计，保证每个工位的灌装量误差控制在极小范围内，驱动端设置了行程调节结构，可根据灌装容量需求调整活塞的运动行程，适配不同规格的容器灌装需求。出料灌装头部分采用多嘴并列布置，每个灌装嘴都对应下方的工位，嘴端做了防滴漏的收口设计，建模时赋予了金属亮面材质模拟不锈钢灌装嘴的质感，灌装头的安装支架设置了高度调节滑槽，可根据待灌装容器的高度调整出料位置，避免灌装过程中流体飞溅。承托工作台采用平板式结构，设置在灌装头下方，用于放置待灌装容器，工作台边缘做了挡边设计，防止容器移位，工作台与机架之间采用可拆卸连接结构，方便根据生产需求更换不同规格的容器定位工装。设备侧部设置了动力与控制模块的安装位，建模时还原了控制元件的安装支架、走线槽结构，整体模型各部件都做了独立的材质赋予，框架部分采用明黄色哑光漆材质模拟工业设备机架的涂装效果，活塞传动部分采用金属灰色材质表现机加工零件的质感，工作台采用蓝色防滑板材材质，各部件的色彩区分清晰，方便快速识别不同功能模块。建模过程中对所有运动部件做了行程模拟，确保活塞往复、灌装头升降等动作都不会出现结构干涉，整体装配逻辑符合实际灌装设备的生产制造要求，可直接用于设备方案展示、结构优化参考以及教学演示使用。
