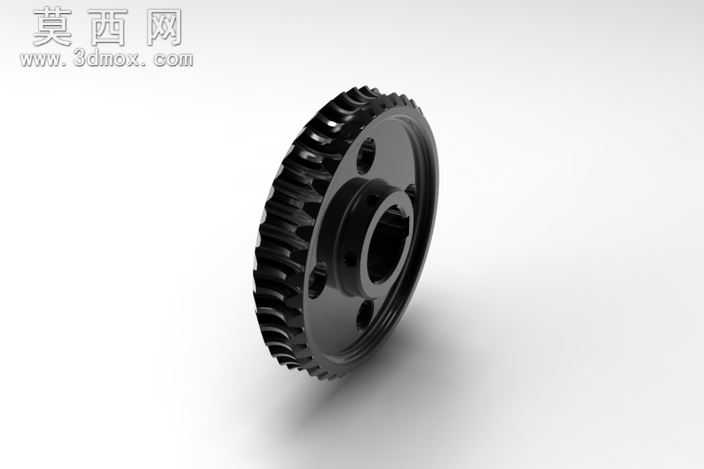

本次建模的蜗轮零件属于蜗轮蜗杆传动装置的核心从动部件,建模全程围绕蜗轮的实际传动工况与结构特性展开,首先基于蜗轮蜗杆啮合的基础参数完成齿廓部分的精准构建,严格匹配蜗杆的导程角、模数与齿形参数,保证轮齿部分能够与对应蜗杆实现无干涉的顺畅啮合。建模过程中先完成蜗轮基体的回转特征构建,依次绘制轮毂、轮辐、轮缘的截面轮廓,通过回转命令生成基础实体,针对轮毂部分的中心安装孔、键槽结构,按照标准传动件的安装尺寸完成特征切除,保证后续装配时能够与输出轴实现精准配合。轮辐部分的减重孔采用圆周阵列的方式完成,在保证零件结构强度的前提下合理降低零件自重,符合传动件轻量化的设计需求。轮齿部分的建模严格遵循渐开线齿形的生成逻辑,先绘制单个轮齿的齿廓曲线,通过拉伸、放样等命令生成单个轮齿实体,再按照蜗轮的齿数完成圆周阵列,阵列过程中严格控制齿距误差,保证每一个轮齿的位置精度,避免啮合过程中出现卡滞、传动不均的问题。材质设置上选用机械传动常用的锡青铜材质,还原蜗轮实际生产中耐磨、减摩的材料特性,渲染阶段调整金属材质的粗糙度与反光参数,呈现出金属机加工后的细腻质感,同时对齿面啮合区域做了细微的质感区分,模拟实际使用中齿面的接触痕迹。建模过程中反复校验各部分的结构尺寸,重点检查轮齿与轮毂的同轴度、轮辐的厚度均匀性、安装孔的位置精度,确保模型既符合机械设计的标准规范,也能够直接用于后续的装配仿真、工程图导出或者3D打印验证。整个模型的结构完整还原了真实蜗轮的所有细节,没有多余的冗余特征,各部分的倒角、圆角都按照机械加工的工艺要求做了处理,避免出现尖锐棱角,还原真实零件的工艺特征,能够直观展现蜗轮的结构特点与传动原理,可用于机械设计教学、传动方案演示、虚拟装配等多种场景。
- 上一篇:啮合式双联传动齿轮三维结构设计
- 下一篇:高精度螺旋齿轮传动构件三维设计
- 全部评论(0)
- 模板大小: 6 MB
- 售价:10金币
- 下载次数: 1
- 系统要求: STEP/IGES,效果图,其它,
- 软件分类: 齿轮
