销连杆式径向位移补偿联轴器结构

项目分类:通用机械零部件 发布时间:2021-12-04 ID:434342
  • 销连杆式径向位移补偿联轴器结构
  • 销连杆式径向位移补偿联轴器结构
  • 销连杆式径向位移补偿联轴器结构
  • 销连杆式径向位移补偿联轴器结构

  在各类工业传动系统的布局设计中,两轴对中偏差是无法完全规避的实际问题,不管是设备安装过程中产生的装配误差,还是设备长期运行后轴承磨损、基座沉降带来的轴系偏移,亦或是负载工况下轴系自身挠曲变形产生的径向、角向位移,都会在轴端产生额外的附加载荷,轻则加剧轴承、密封件的磨损,重则引发轴系疲劳断裂、传动失效等严重故障。这类销连杆结构的补偿联轴器,正是针对这类轴系不对中场景设计的挠性传动部件,区别于膜片联轴器、弹性套柱销联轴器依赖弹性元件变形补偿位移的方案,它通过刚性构件的间隙配合与相对滑动实现位移补偿,不存在弹性元件老化、疲劳失效的问题,在重载、高温、有油污的复杂工业工况下有着更长的服役周期,尤其适合冶金输送线、矿山破碎设备、重型机床主轴传动这类维护频次低、负载波动大的传动场景。

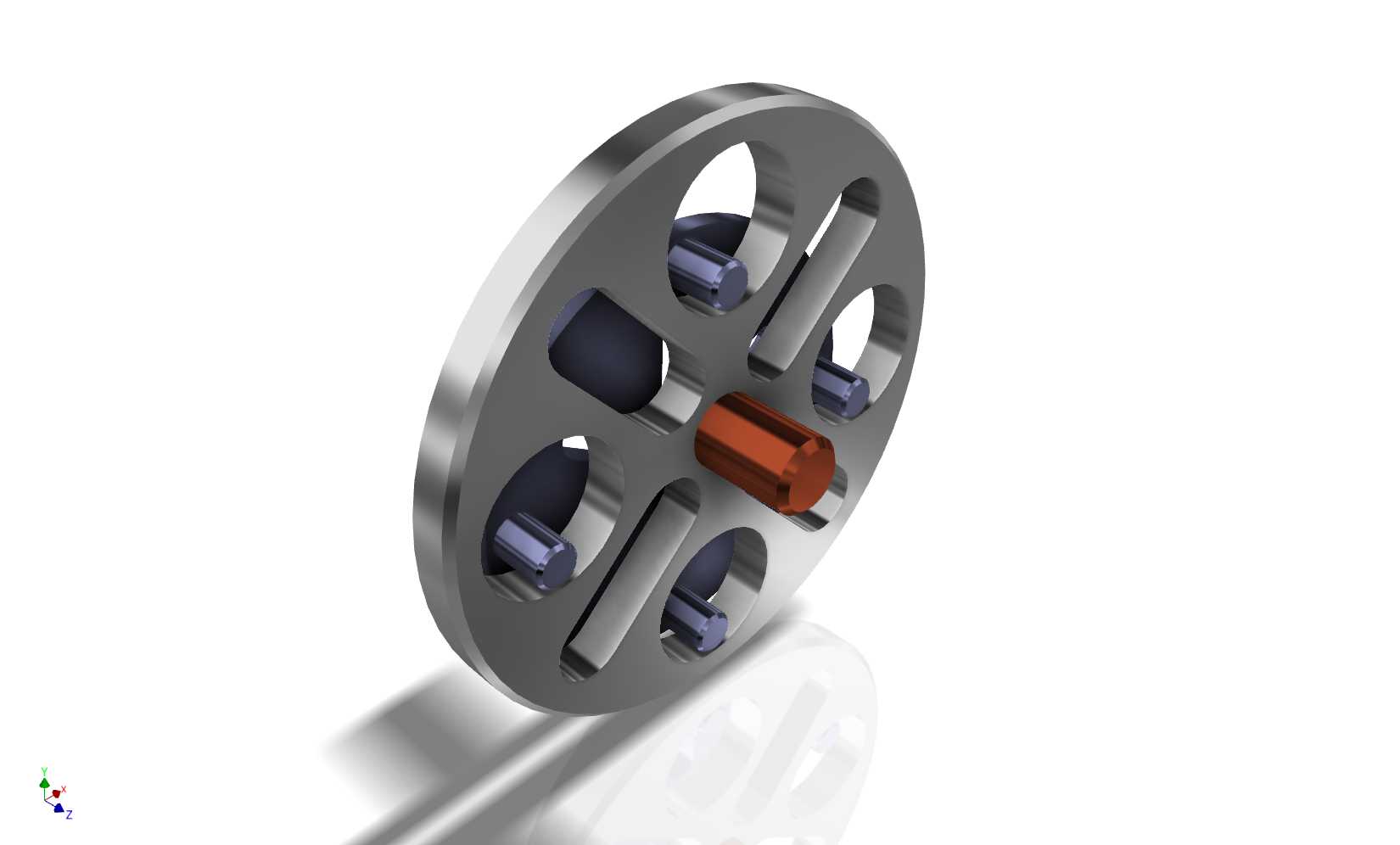

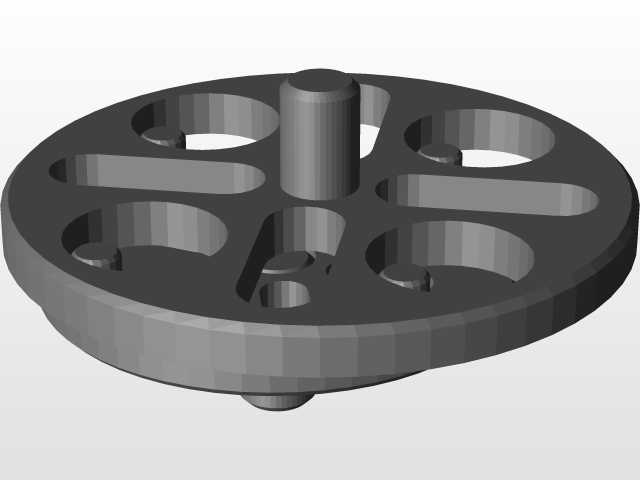

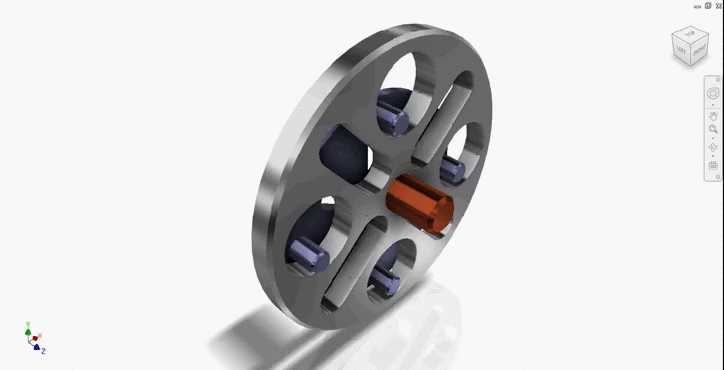

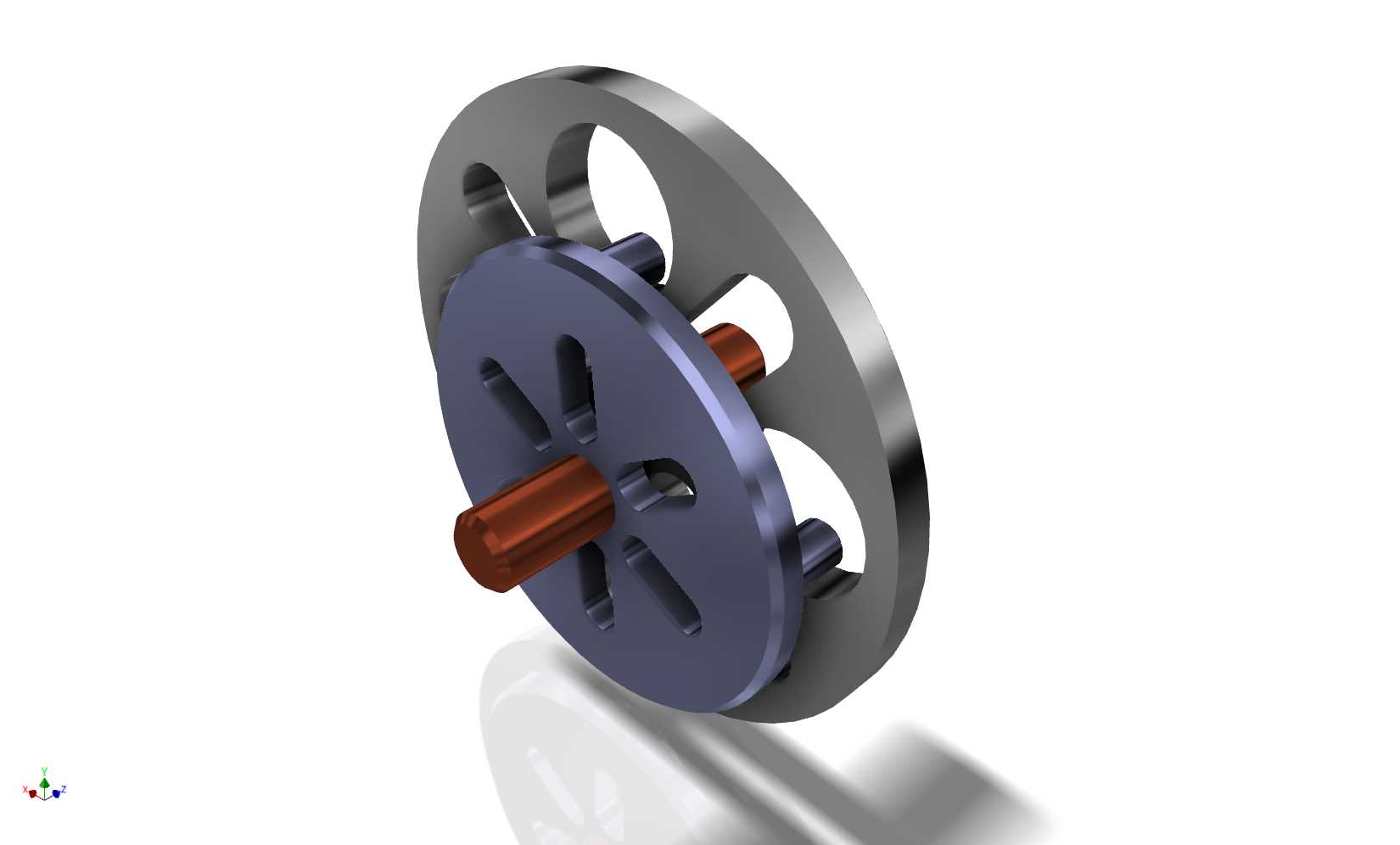

  从结构组成来看,该联轴器主体为两个对称布置的盘式半联轴体,盘体上沿圆周方向均匀开设多组径向布置的长槽结构,槽内配置可沿槽道滑动的销柱组件,两个半联轴体之间通过连杆构件与销柱形成活动铰接,当两轴存在径向偏移时,销柱可沿对应半联轴体的长槽做径向滑动,同时连杆随销柱位置变化产生小角度摆动,以此抵消两轴之间的径向位移,同时可补偿小范围的角向偏差与轴向窜动,整个补偿过程中所有构件均为刚性接触,传动过程无背隙,扭矩传递依靠销柱与槽壁的挤压接触实现,相比弹性联轴器有着更高的扭转刚度,在需要精准传动相位的工况下也能适用,比如包装设备的分度传动、输送线的同步辊传动等场景,不会因为弹性元件的变形产生传动滞后。

  在设计层面,这类联轴器的补偿量大小与盘体直径、长槽的有效行程直接相关,长槽的长度需要覆盖设计要求的最大径向补偿量,同时要预留足够的安全余量,避免销柱在最大位移位置时脱出槽道;销柱与槽道的配合间隙需要控制在合理范围,间隙过大会导致传动过程中产生冲击噪音,间隙过小则会在轴系偏移时出现卡滞,无法实现补偿功能,通常销柱表面会做硬化处理,降低长期滑动过程中的磨损量,盘体材质一般选用中碳钢调质处理,保证足够的强度与韧性,承受瞬时冲击负载时不会出现盘体开裂的问题。安装过程中,需要先将两个半联轴体分别固定在主动轴与从动轴端,保证轴头插入半联轴体的轮毂深度符合设计要求,避免轴端顶触到中间连杆结构,紧固轮毂的紧定螺钉或者胀套时需要对角均匀施力,防止半联轴体安装偏斜,虽然该联轴器具备位移补偿能力,但安装时的初始对中偏差仍需控制在允许范围内,过大的初始偏差会导致销柱长期处于槽道的极限位置,加剧局部磨损,缩短联轴器的使用寿命。

  实际选型过程中,除了核算额定传递扭矩、最高工作转速是否匹配工况需求,还要重点确认安装边界尺寸:半联轴体的最大外径需要预留足够的径向安装空间,避免与周边的设备护罩、管线产生干涉;两个半联轴体组装后的总长度要匹配两轴端的预留间距,过长会导致轴头插入深度不足,轮毂夹紧力不够出现打滑,过短则会导致两轴端顶死,无法正常运转;轮毂的内孔直径与键槽尺寸需要与对应轴端的尺寸完全匹配,避免出现装配间隙过大导致的传动冲击。日常运维过程中,这类联轴器不需要频繁更换易损件,仅需定期检查销柱与槽道的磨损情况,在滑动配合位置涂抹润滑脂降低摩擦阻力,当销柱磨损量超过设计阈值时及时更换销柱组件即可,维护成本远低于带弹性元件的挠性联轴器,在很多长期连续运行的工业传动场景中,这类结构的联轴器已经成为替代传统弹性联轴器的可靠选择,能够有效降低轴系的附加载荷,提升整个传动系统的运行稳定性与服役寿命。
