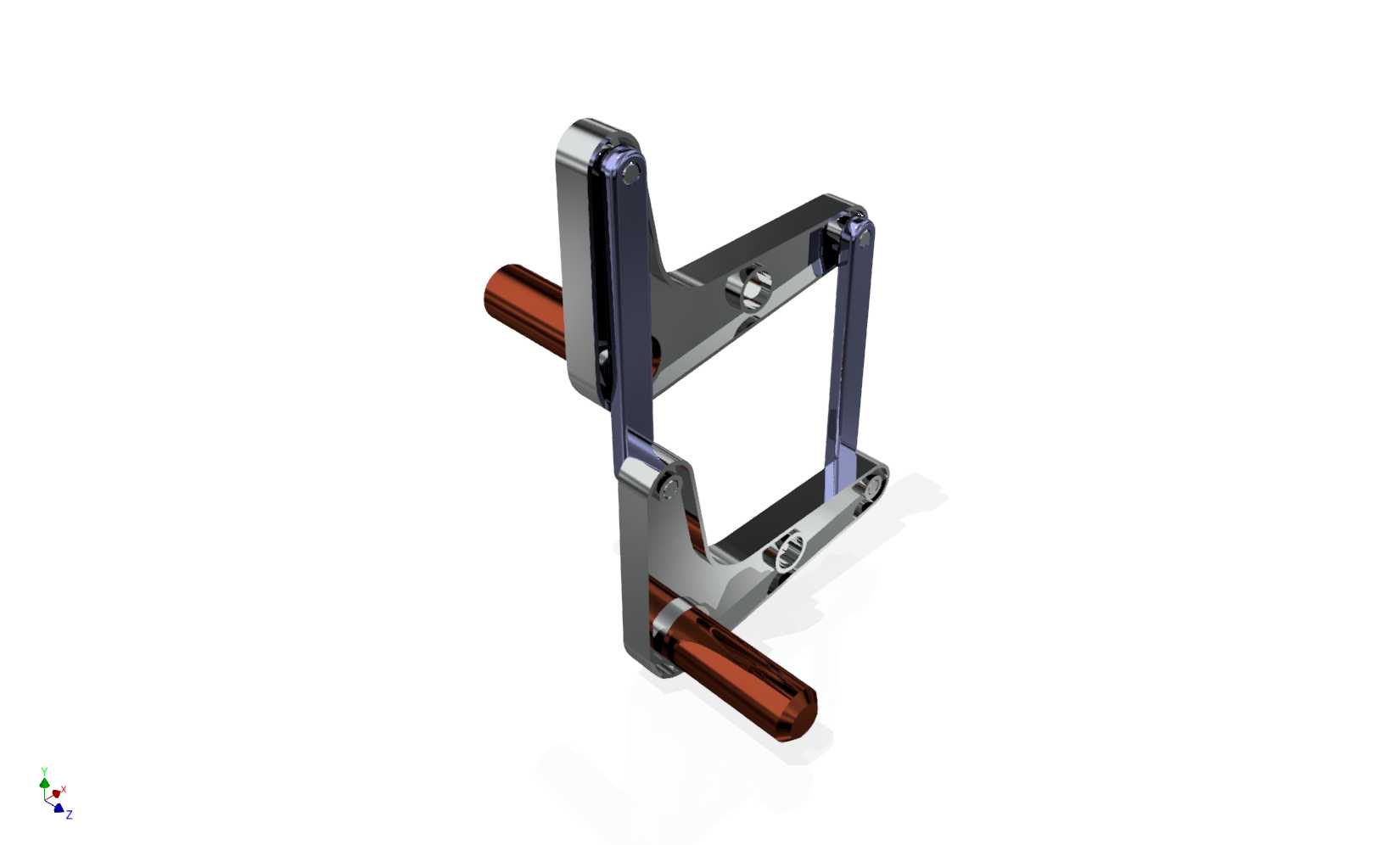

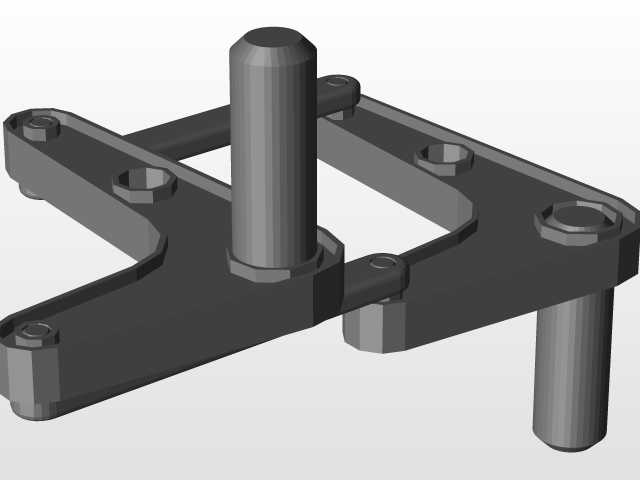

平行曲柄联轴器传动结构三维设计

　　平行曲柄联轴器属于平行轴传动类的轴连接部件，主要用于两平行轴之间存在一定径向偏移工况下的运动与扭矩传递，常见于小型内燃机顶置凸轮轴驱动机构、轻工包装设备的间歇传动单元、纺织机械的同步送料轴组等场景，这类应用场景往往受安装空间限制，无法采用同轴度要求极高的刚性联轴器，同时又需要保证传动过程中无滑动、传动比恒定，避免从动件出现运动滞后或角度偏差。从功能特性来看，该结构依靠多组曲柄与连杆的铰接配合，能够在输入轴持续回转的过程中，带动输出轴做同转速的同步回转，可补偿两轴之间因加工误差、安装错位、运行受力变形产生的径向位移，补偿量范围随曲柄长度、连杆铰接间隙的设计值变化，相比传统的十字滑块联轴器，该结构不存在滑块与滑槽之间的滑动摩擦，

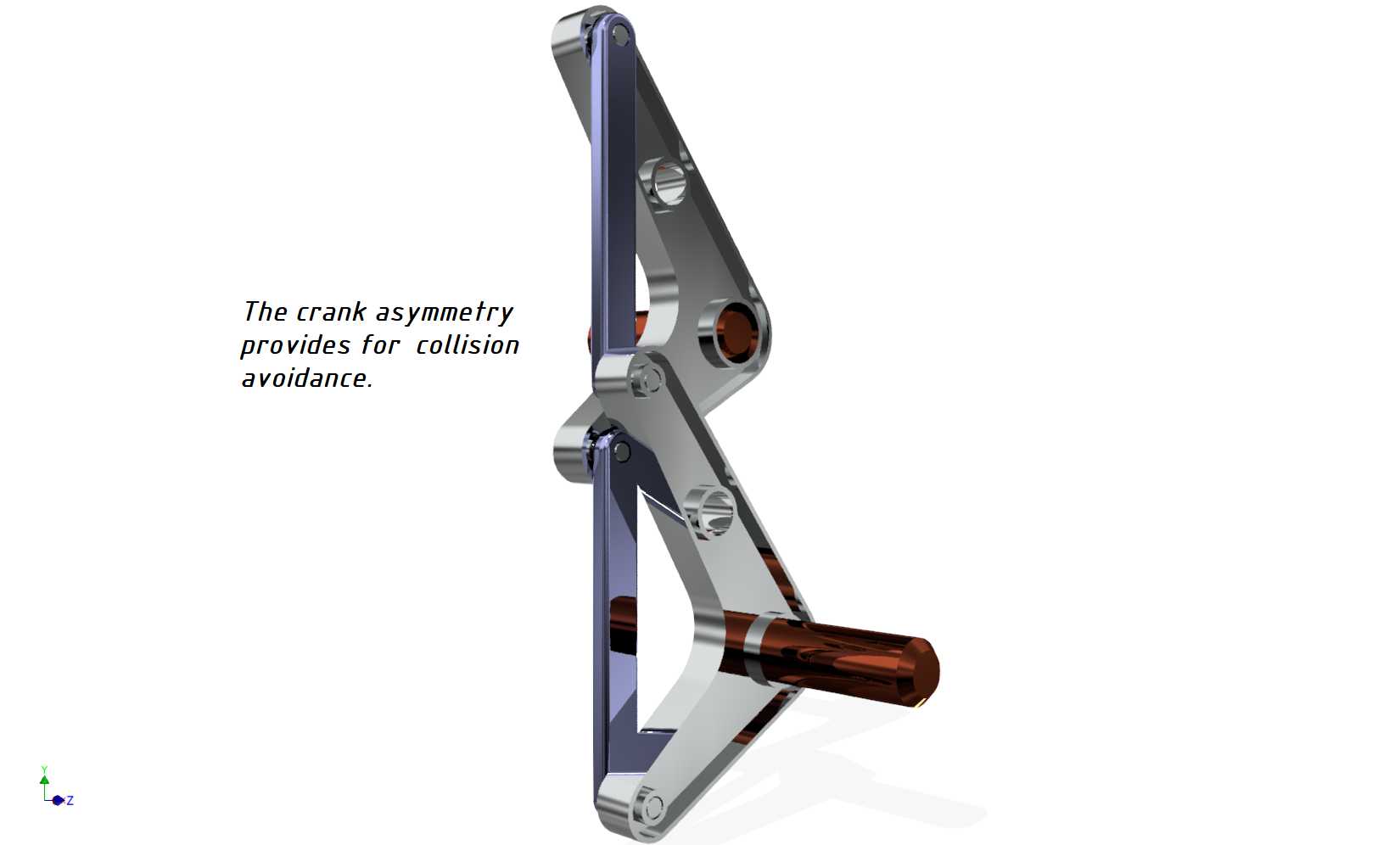

　　运行过程中磨损量更小，传动效率更高，适合中低速、中等扭矩的长期连续运行工况。在设计思路上，该结构需要重点规避运动死点与构件碰撞问题，每根轴上至少设置两组通过连杆连接的曲柄，若采用完全对称的曲柄布置方案，当机构运转到特定角度位置时，相邻连杆会出现运动干涉，甚至出现结构锁死无法转动的情况，因此需要对曲柄的相位角做非对称排布，同时在连杆与曲柄的铰接位置预留足够的转动间隙，保证各构件在全回转周期内都有充足的运动空间。除此之外，动态平衡也是设计过程中不可忽视的环节，由于曲柄与连杆在回转过程中会产生往复惯性力，需要对各运动构件的质量分布做匹配计算，必要时可在曲柄对应位置设置平衡配重，降低设备运行过程中的振动与噪声，

　　避免轴承部位承受额外的交变载荷，延长部件整体使用寿命。从安装边界来看，该联轴器的轴向尺寸主要由曲柄的轴向厚度、连杆的排布层数决定，径向尺寸则由曲柄回转半径、连杆长度共同决定，安装时需要保证输入轴与输出轴的平行度公差控制在允许范围内，若平行度偏差过大，会导致铰接部位的销轴承受额外的弯曲应力，加速铰接处衬套的磨损，严重时甚至会出现销轴断裂的故障。铰接部位的销轴与衬套需要根据传递扭矩的大小选择合适的配合公差，既要保证转动灵活无卡滞，又要避免配合间隙过大导致传动回差超标，影响传动精度。轴端与曲柄的连接可采用平键连接+轴端挡圈固定的方式，保证扭矩传递可靠，同时方便后期维护拆卸。在实际选型应用时，需要根据传递的额定扭矩、两轴的最大径向偏移量、

　　工作转速等参数，匹配对应尺寸的曲柄长度、连杆截面尺寸以及销轴直径，若应用在有腐蚀或高粉尘的工况下，还需要在铰接部位增加防尘密封结构，避免杂质进入铰接摩擦面加剧磨损。该结构的运动特性决定了其不适合高速重载的传动场景，在额定工况范围内使用时，其传动平稳性、免维护周期都要优于同类的可移式刚性联轴器，尤其适合对安装空间有严格限制、两轴对中难度较大的紧凑型设备传动布局。
