科幻主题光剑道具结构三维设计方案

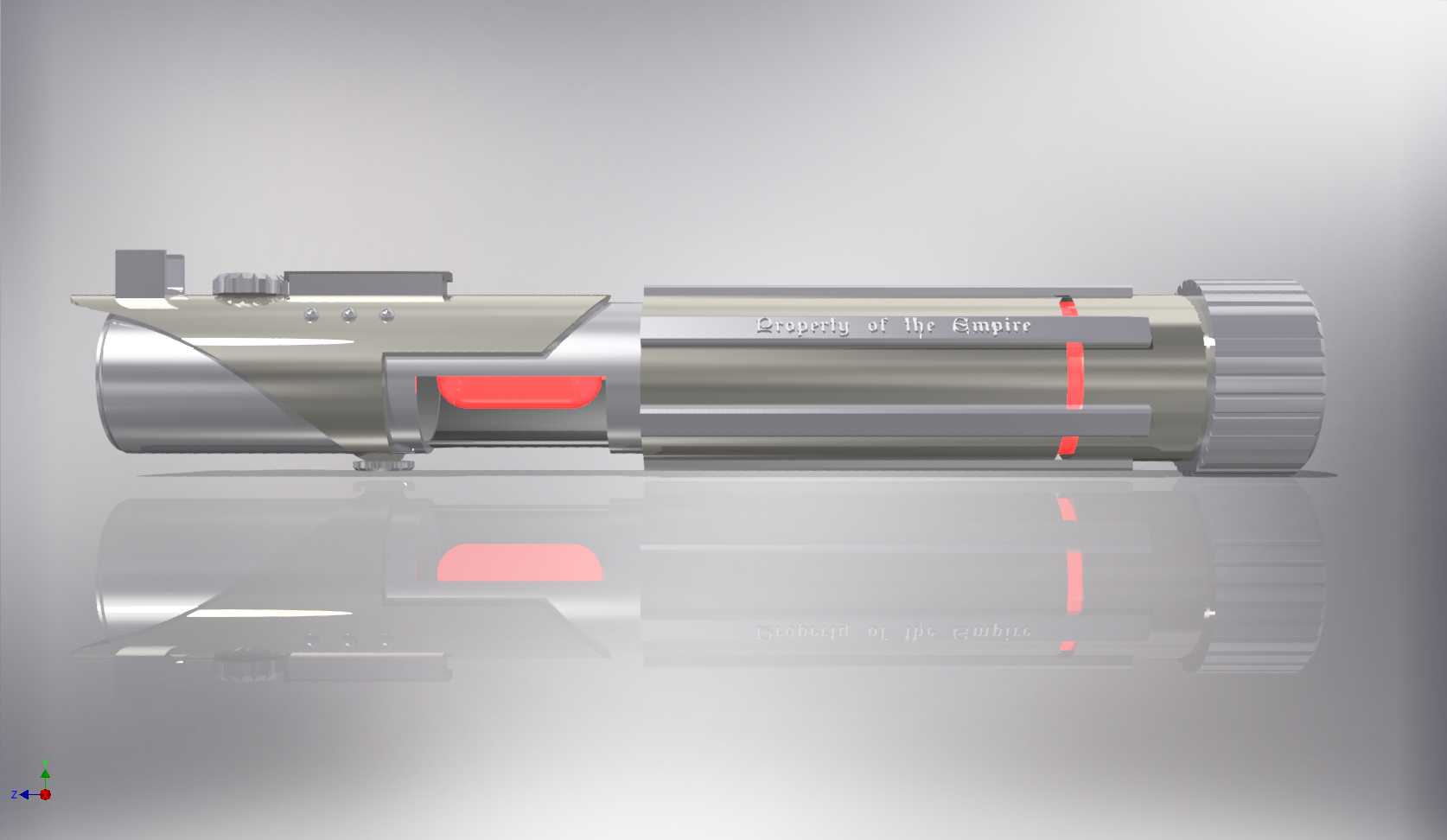

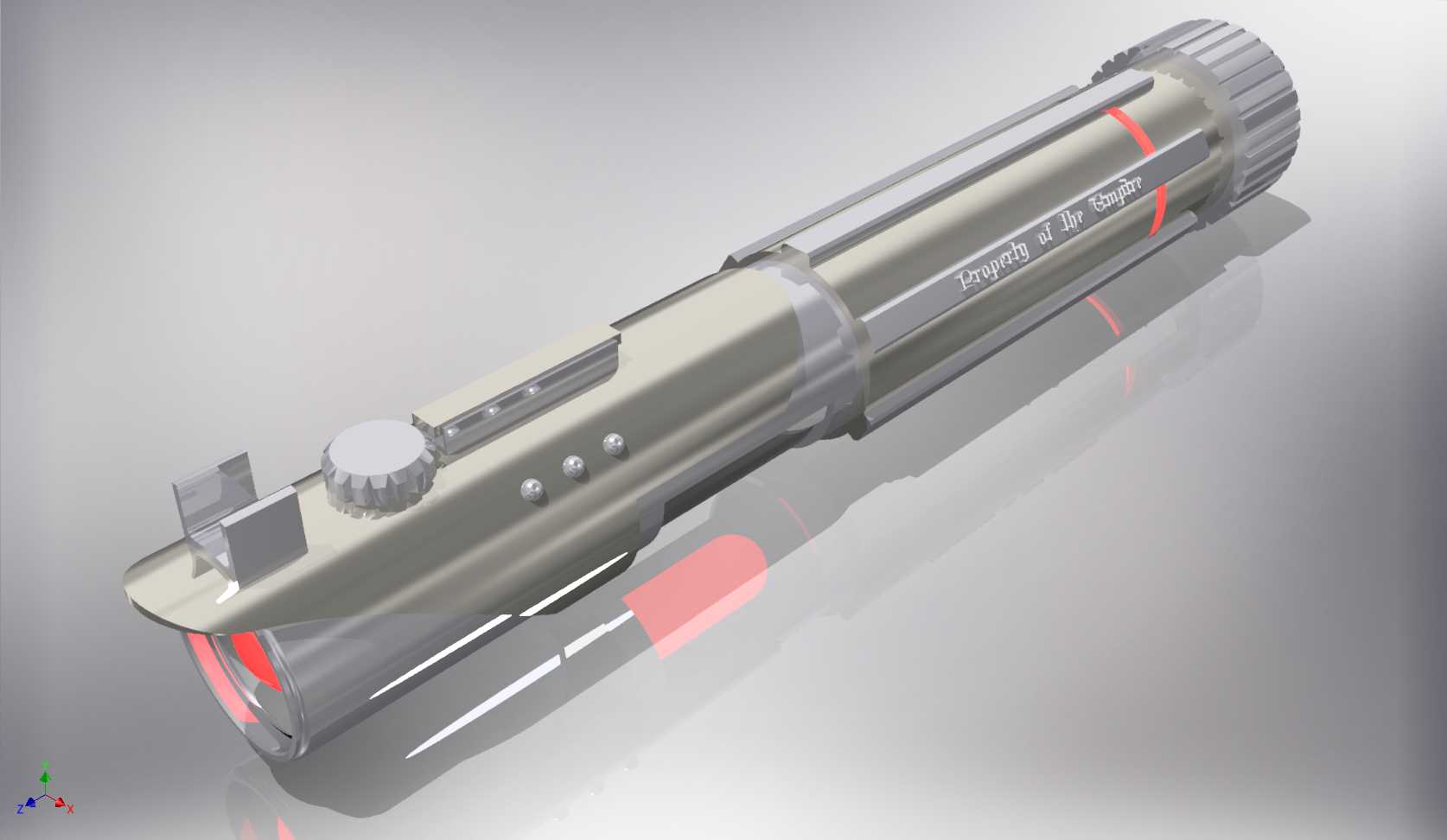

　　这款光剑道具的结构设计，最初是面向线下科幻主题展陈、影视道具制作以及爱好者收藏场景开发，在实际落地应用中，既可以作为静态展示摆件放置于主题展厅、收藏展柜，也可通过调整内部结构预留的安装位，加装发光组件、音效模块作为cosplay活动的手持道具使用，部分结构优化版本还可适配青少年科创教育的结构拆装教学场景，帮助学习者理解筒状手持设备的装配逻辑与公差配合要求。从功能特性来看，整体结构分为握持主体、发光模拟段、支撑底座三个独立模块，握持段做了符合人体工学的曲面收腰处理，表面预留的防滑纹理安装位可贴合橡胶防滑垫，长时间手持不易滑脱；筒身侧面预留的三个小孔位可集成功能按键，分别对应发光亮度调节、音效切换、电源开关的安装需求，

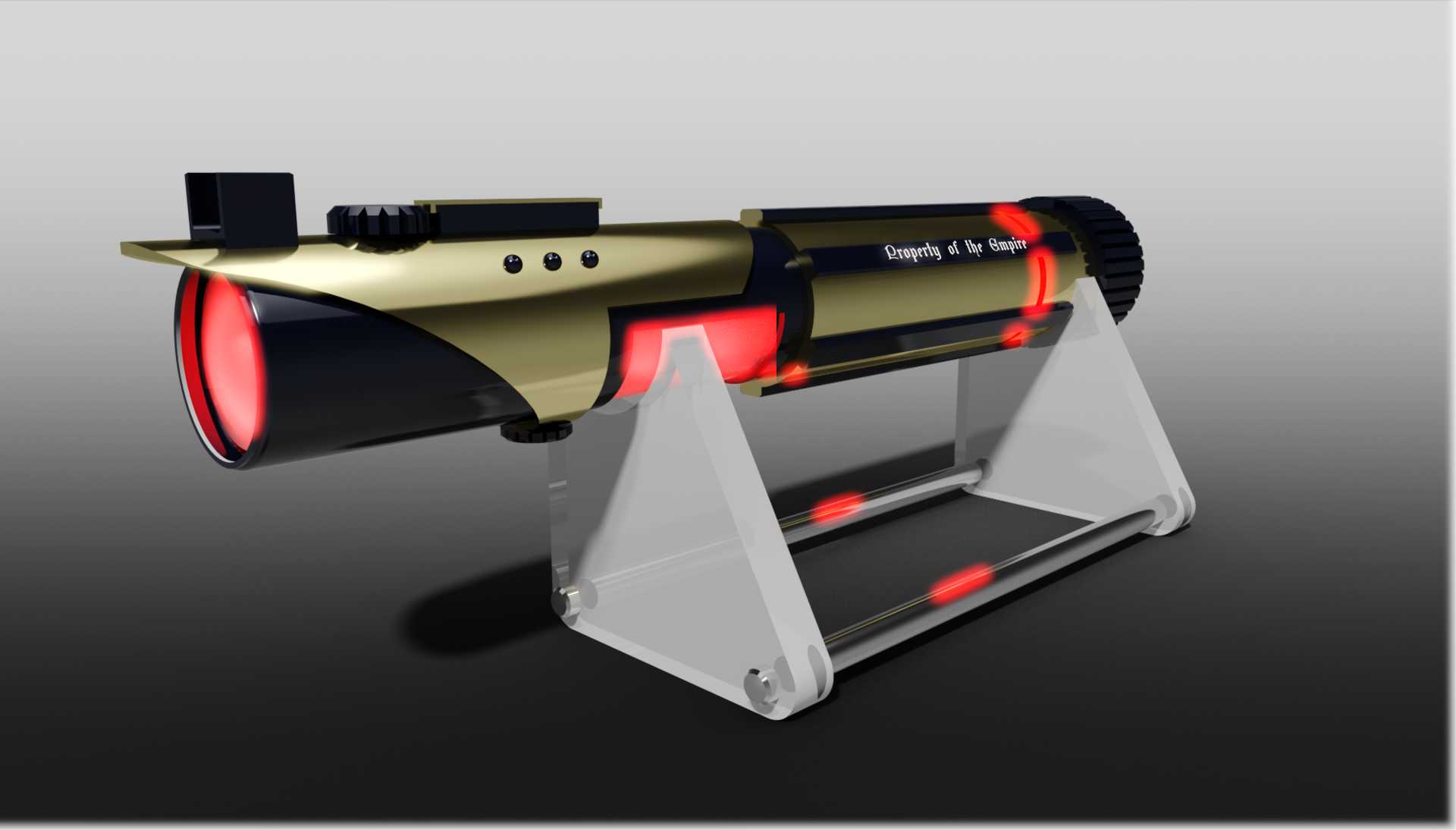

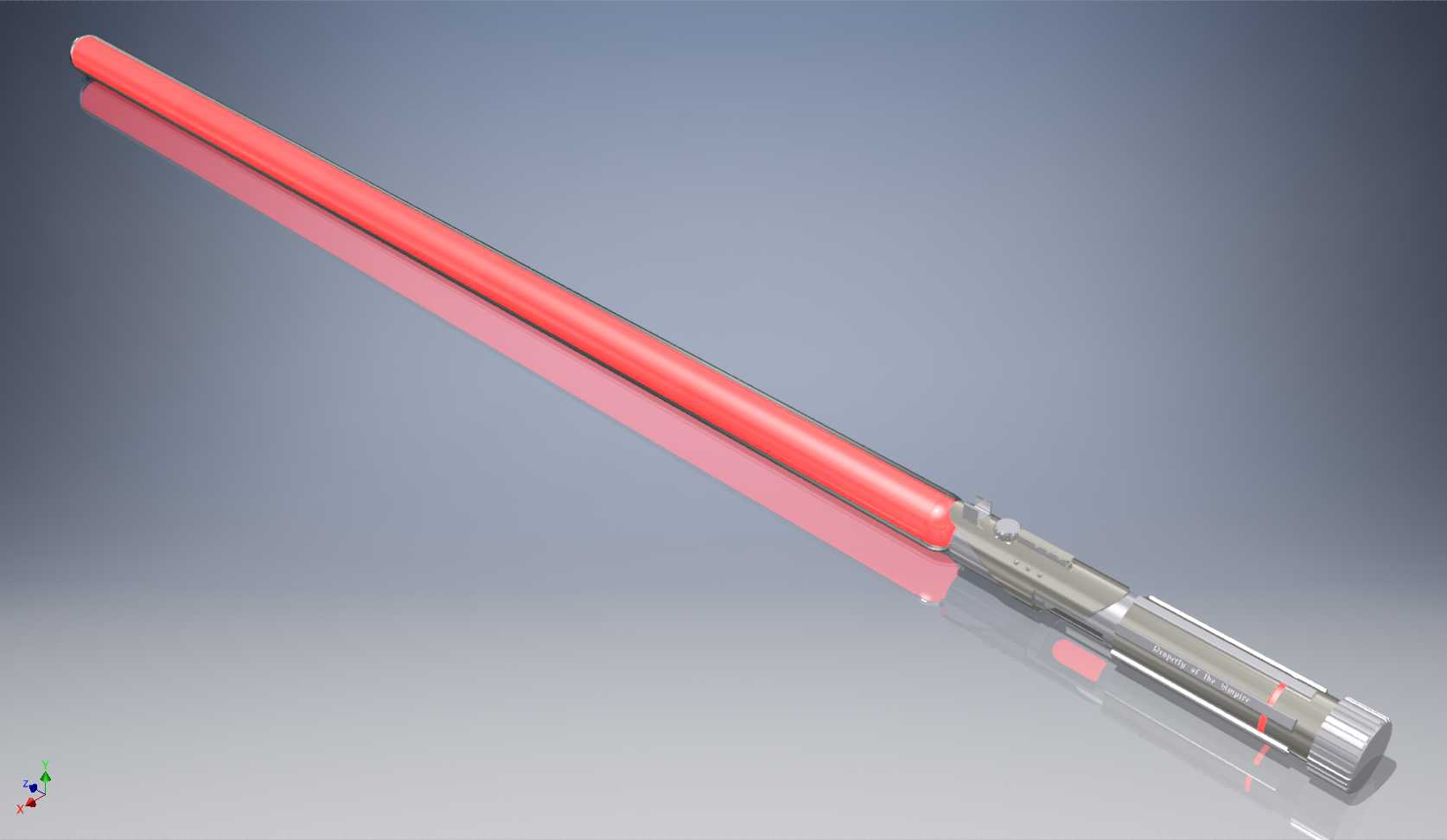

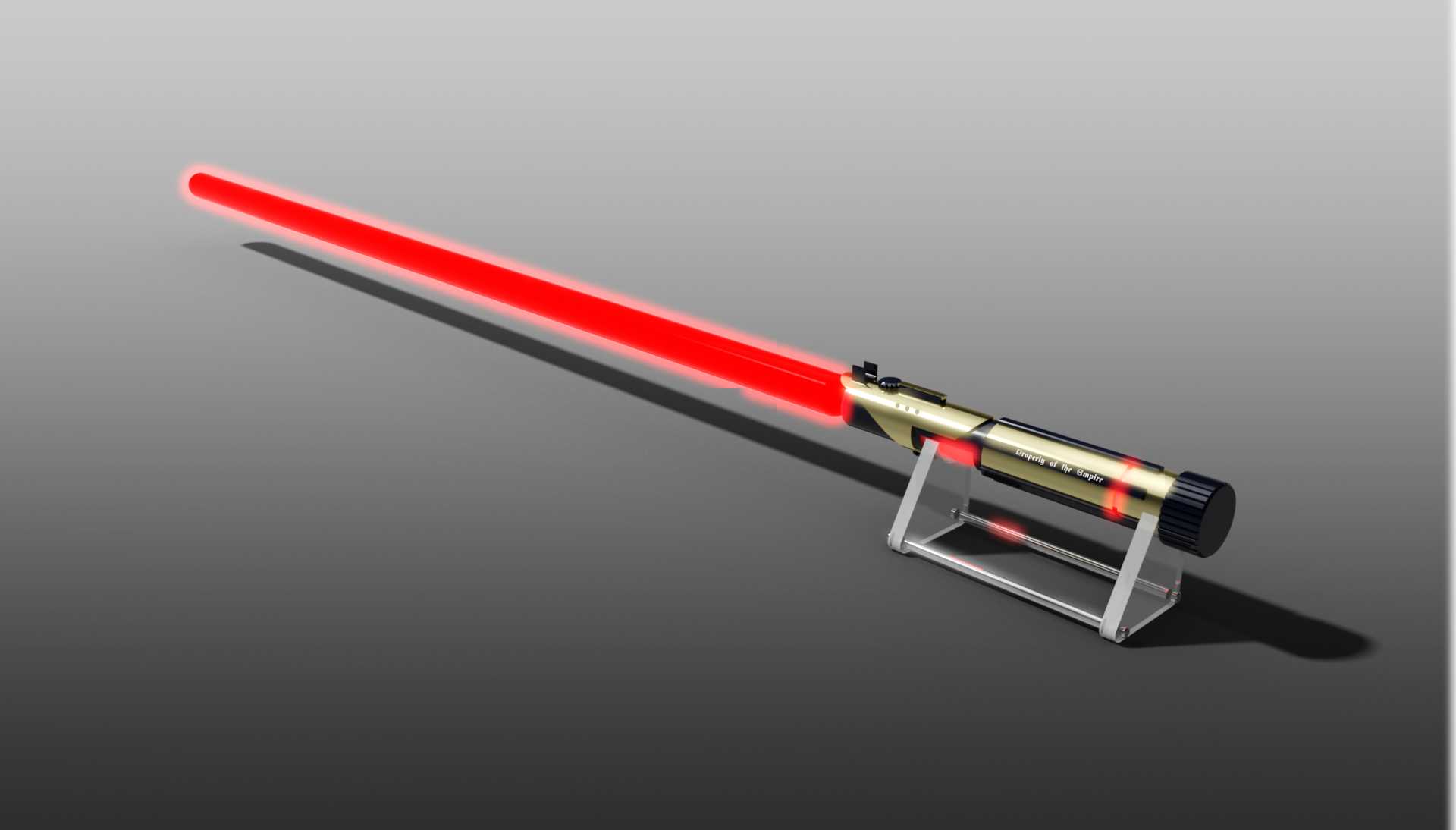

　　尾部的旋转调节结构可实现模拟剑刃长度的微调，适配不同展示场景的视觉比例要求。设计过程中优先考虑了装配的便捷性，所有筒身结构均采用分段式卡扣加定位销的连接方式，无需特殊粘接工艺即可完成整机组装，筒身内部预留了直径28mm的通腔，可容纳常规18650电池组、驱动电路板以及导光纤维束，不需要额外对结构进行二次切削加工即可完成电子组件的布设。支撑底座采用透明亚克力材质的三角支撑结构，两个支撑臂与筒身的接触位置做了圆弧面贴合处理，接触区域预留了1mm的软胶垫安装槽，避免长期放置对筒身表面造成刮擦磨损，底座底部的横向连接杆采用金属圆管材质，既提升了整体支撑的稳定性，也可作为整机组装时的工装定位基准，保证两侧支撑臂的同轴度误差控制在0.

　　2mm以内。外形尺寸方面，整剑水平放置总长度控制在320mm，握持段最大直径58mm，可适配绝大多数成年人的手型握持尺寸，支撑底座总高度110mm，前后方向的支撑跨度为120mm，放置于常规展柜层板时不会超出层板的承重边界，底座底部预留的四个防滑脚垫安装位，可适配直径10mm的标准橡胶脚垫，放置在光滑玻璃或亚克力展面上时不会出现滑移问题。结构设计阶段特意做了壁厚的均匀化处理，所有塑料材质的结构件壁厚均控制在2.5mm±0.2mm，既满足3D打印制作时的成型要求，不会出现壁厚不均导致的翘曲变形，也适配注塑量产时的熔胶流动路径，不需要额外增设复杂的流道与冷却结构。筒身表面的装饰件采用分体式嵌装设计，所有发光区域的透光件均做了卡槽定位，

　　安装时可直接从筒身外侧压入固定，不需要从内部打胶固定，后期维护更换透光件时仅需用薄片工具撬出即可，大幅降低了后期维护的拆装难度。考虑到不同制作场景的适配性，所有结构的安装孔位均做了0.1mm的公差余量设计，无论是采用FDM3D打印、光固化3D打印还是传统机加工方式制作零件，都能顺利完成装配，不会出现过紧无法装配或者过松导致结构松动的问题。筒身前端的发光口位置做了内凹的导光件安装台阶，导光件装入后与筒身前端面保持齐平，既避免了突出的导光件受到磕碰损坏，也保证了整体外观的视觉完整性。尾部的旋转调节结构采用细牙螺纹配合，旋转阻尼适中，调节过程中不会出现卡顿或者松旷的问题，调节到位后可依靠螺纹的自锁特性保持长度固定，不需要额外增设锁紧结构。
