复古电容式手持拾音话筒结构设计

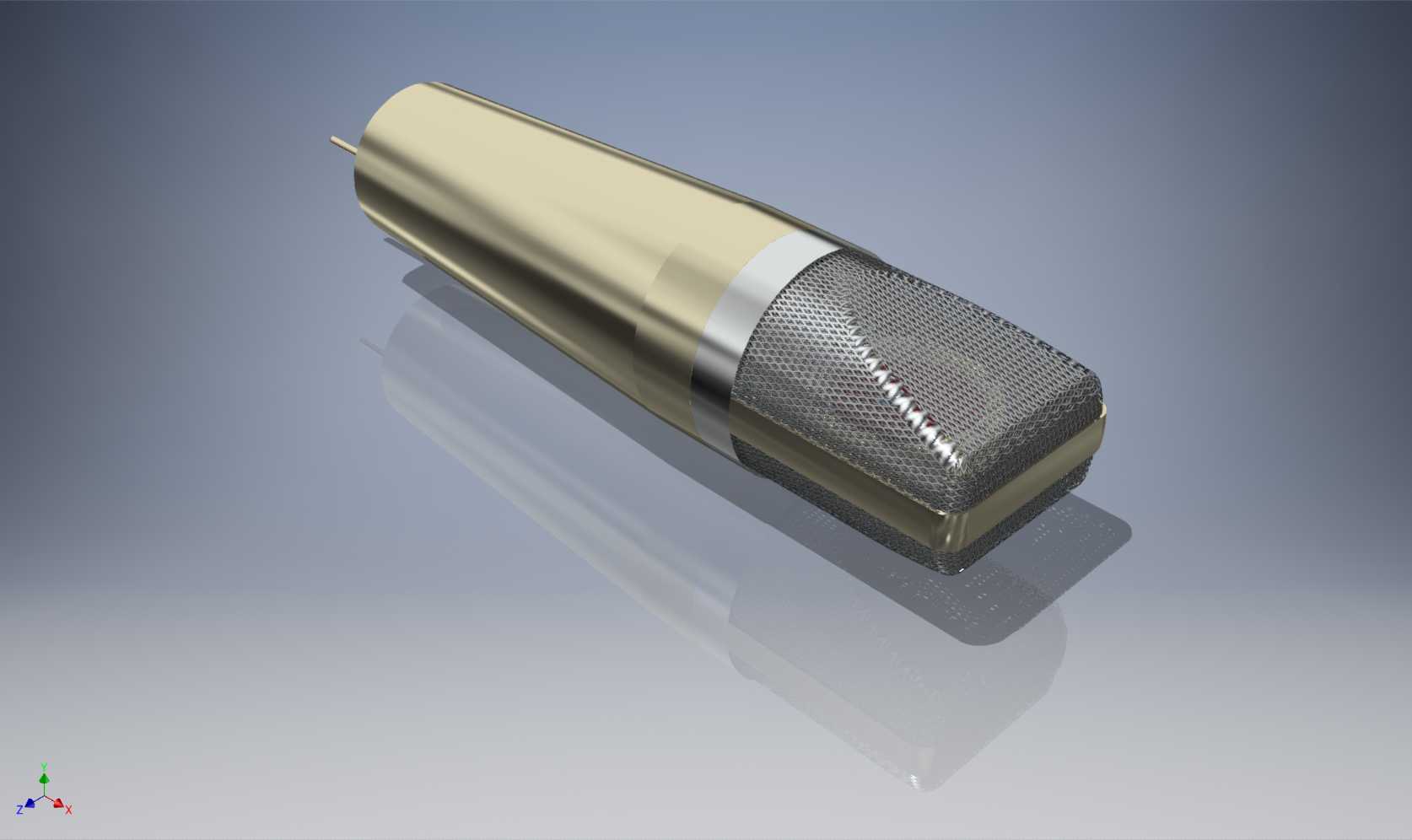

　　这款复古造型的拾音话筒，核心采用电容传感拾音结构，整体为长圆柱手持形态，主体外壳采用金属材质做表面拉丝处理，拾音端设置滚花金属网罩结构，尾部预留音频接线引脚，整体结构紧凑，适配桌面录音、现场扩声、复古场景音频采集等多类使用场景。从实际使用需求出发，手持段的圆柱直径适配成年人单手握持的人机尺寸，握持区域无突兀棱角，长时间持握不易产生硌手的疲劳感；拾音端的滚花网罩采用细密网孔结构，既可以对内部电容拾音芯体形成物理防护，避免外界灰尘、飞沫直接接触拾音振膜，也不会对声波传递形成明显阻碍，保证拾音频响的平直度。设计过程中，首先确定内部电容拾音模组的安装空间边界，拾音芯体的固定位设置在网罩内侧的定位台阶上，

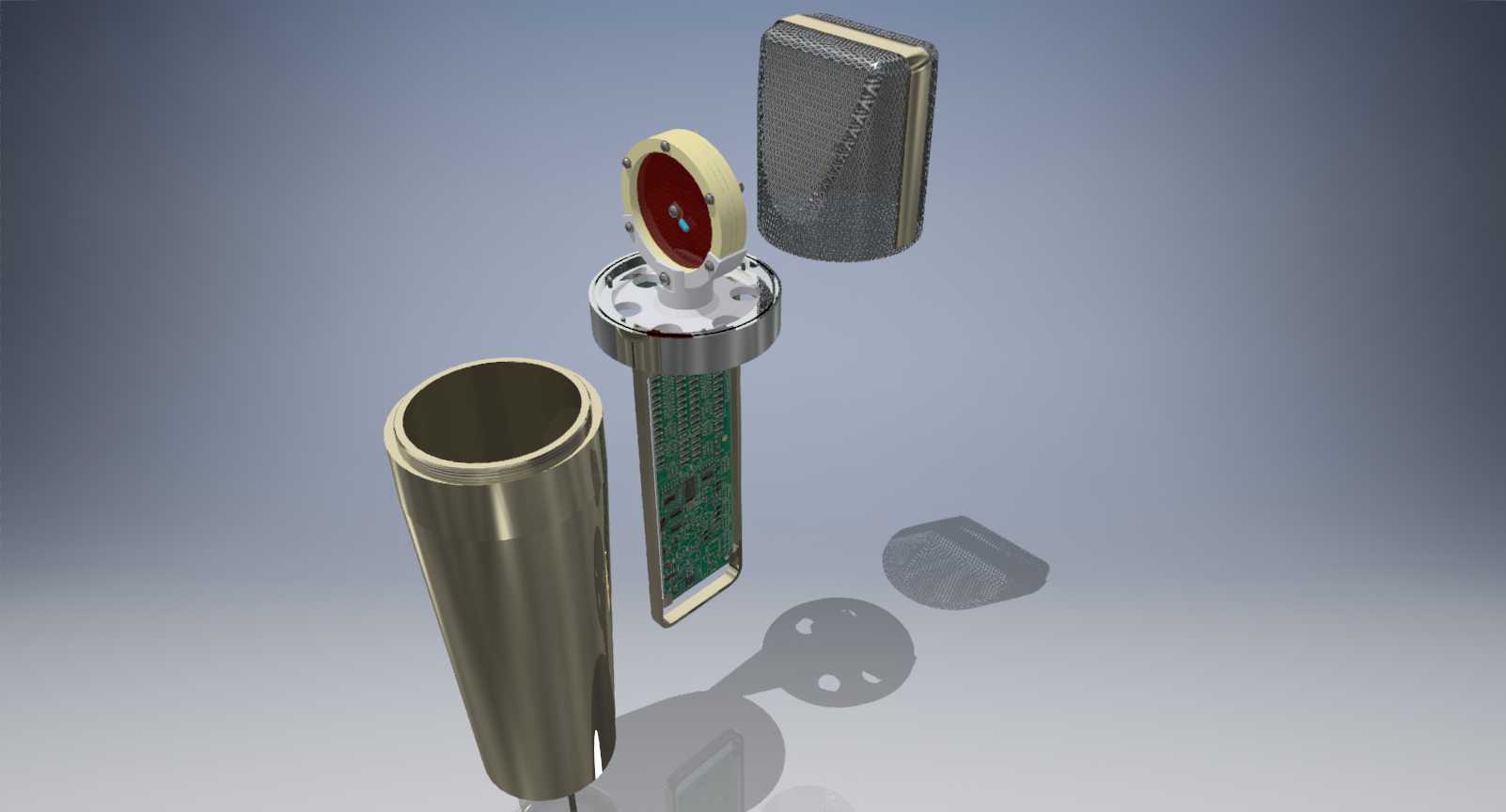

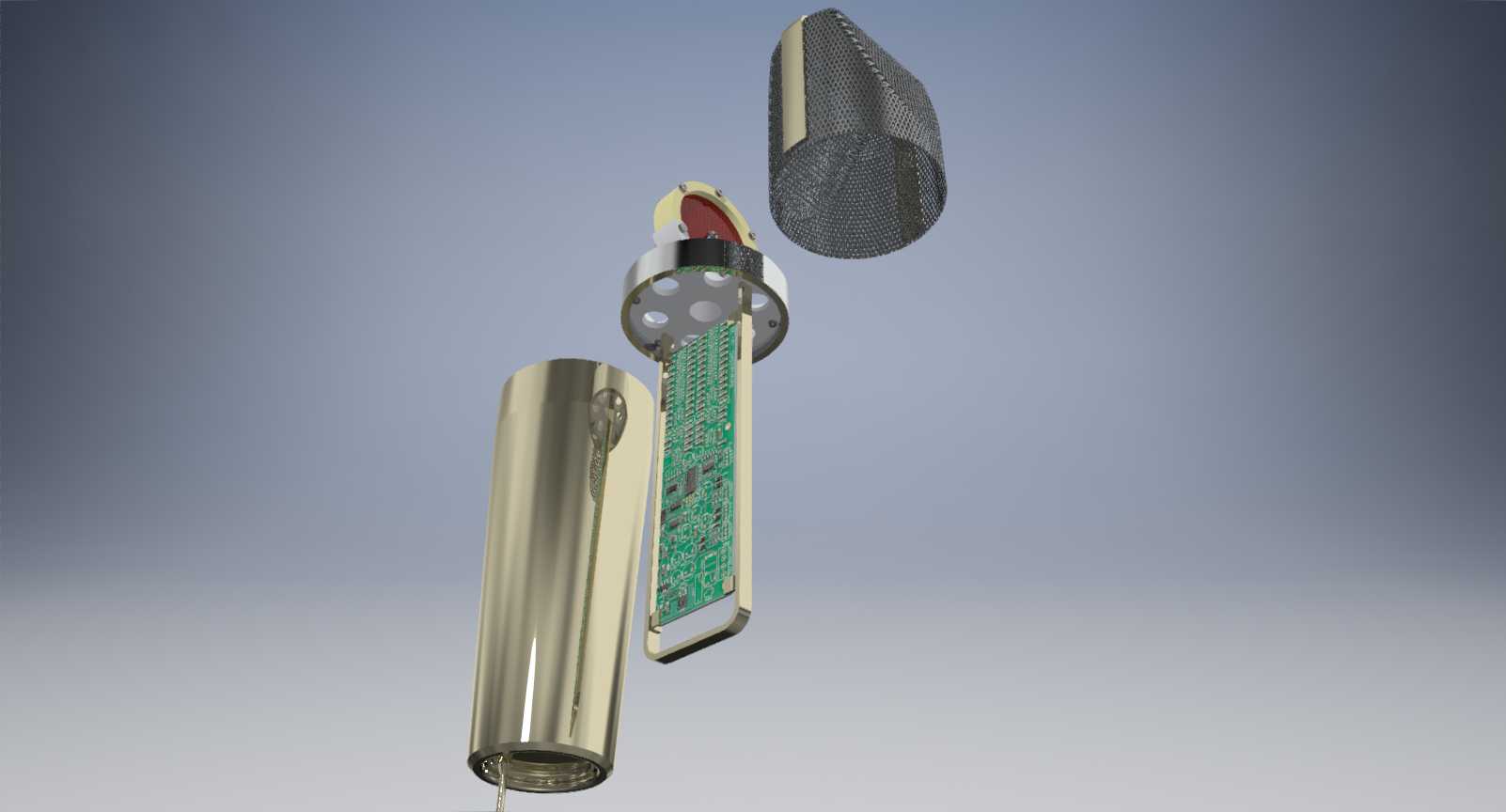

　　通过周向均匀分布的卡接结构实现无螺丝固定，减少装配工序的同时避免螺丝松动带来的接触异响；外壳主体采用薄壁金属筒结构，筒身内壁设置两条轴向定位筋，用于固定内部的信号处理电路板，电路板与筒壁之间预留0.8mm的间隙，既可以避免电路板与金属外壳直接接触形成信号屏蔽干扰，也能预留出布线空间，尾部的接线引脚采用插针式结构，引脚与外壳之间设置绝缘衬套，避免引脚与金属外壳导通形成信号短路。从安装适配的角度看，这款话筒的尾部外径尺寸适配标准的桌面话筒支架夹持范围，不需要额外定制转接配件即可搭配通用支架使用；网罩与主体外壳采用螺纹旋合结构，日常维护时可以直接旋开网罩清理内部积尘，不需要借助专用工具，维护门槛较低。在结构细节处理上，

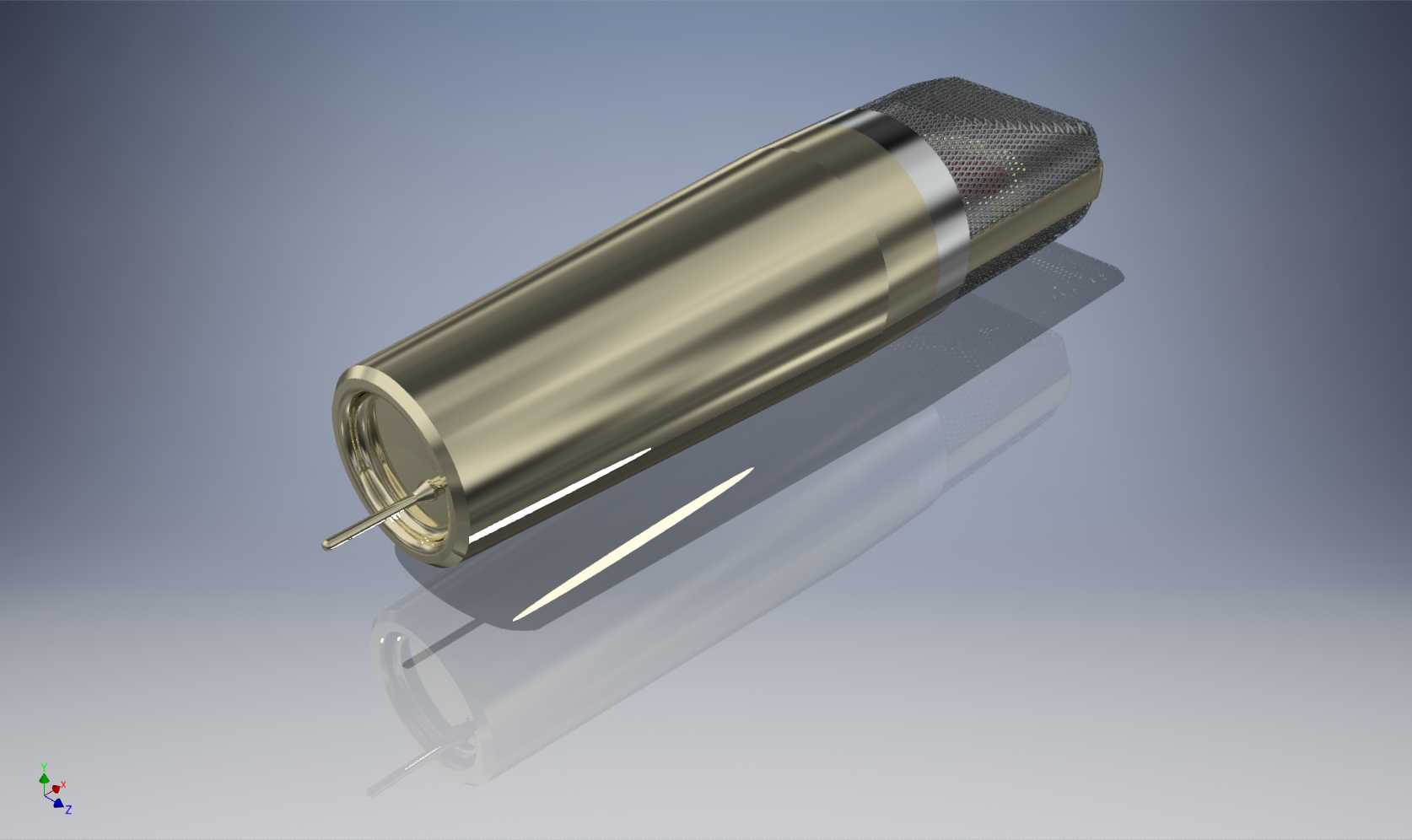

　　筒身与网罩的衔接位置设置一圈金属装饰环，既可以遮挡螺纹配合的接缝，提升外观的整体性，也能作为握持时的定位标识，提示使用者握持时与拾音端保持合理距离，避免手部遮挡拾音区域影响拾音效果；尾部的接线引脚伸出长度经过适配，既可以保证与音频线材接头的插接深度足够，不会出现接触不良的问题，也不会因为伸出过长导致插接后引脚受力弯折。不同于常见的塑料外壳话筒，这款全金属外壳的结构具备更好的抗电磁干扰能力，在靠近电子设备的使用场景下，能够有效降低外界电磁信号对音频输出的干扰，减少底噪产生；外壳的金属材质也具备更好的抗摔抗形变能力，日常使用中意外跌落时，薄壁结构可以通过轻微形变吸收冲击力，保护内部的拾音芯体与电路板不受损坏。从声学结构设计来看，

　　网罩内侧预留了12mm的空腔，这个空腔可以对拾音振膜前方的声波形成缓冲，避免近距离说话时的气流直接冲击振膜产生喷麦杂音，不需要额外加装防风棉即可满足日常近距离拾音的使用需求；筒身内部的空腔除了容纳电路板与布线，也在尾部设置了阻尼透气孔，平衡筒身内外的气压差，避免气压变化对振膜形成额外压力，保证拾音的稳定性。
