FPV无人机用圆极化单向贴片天线结构

　　做FPV射频链路相关结构设计快八年，经手的天线适配方案少说有几十套，这次拆解复现的这款贴片天线，是专门针对竞速类FPV无人机图传接收场景做的定向优化款，和普通全向棒状天线的设计逻辑完全不同。先从实际应用场景说，这类天线主要装在FPV飞行护目镜的前端接收位，或是户外固定场地的地面站图传接收模块上，核心需求是在飞行正前方的扇形区域内，维持稳定的高增益信号接收，同时过滤掉侧后方的杂波干扰，减少多路径反射带来的画面雪花、断连问题，尤其是在穿楼、林地这类信号反射复杂的飞行场景下，圆极化的设计能抵消信号极化偏转带来的衰减，比线极化天线的适配性强很多。再看产品本身的功能特性，这款天线属于圆极化单向型，

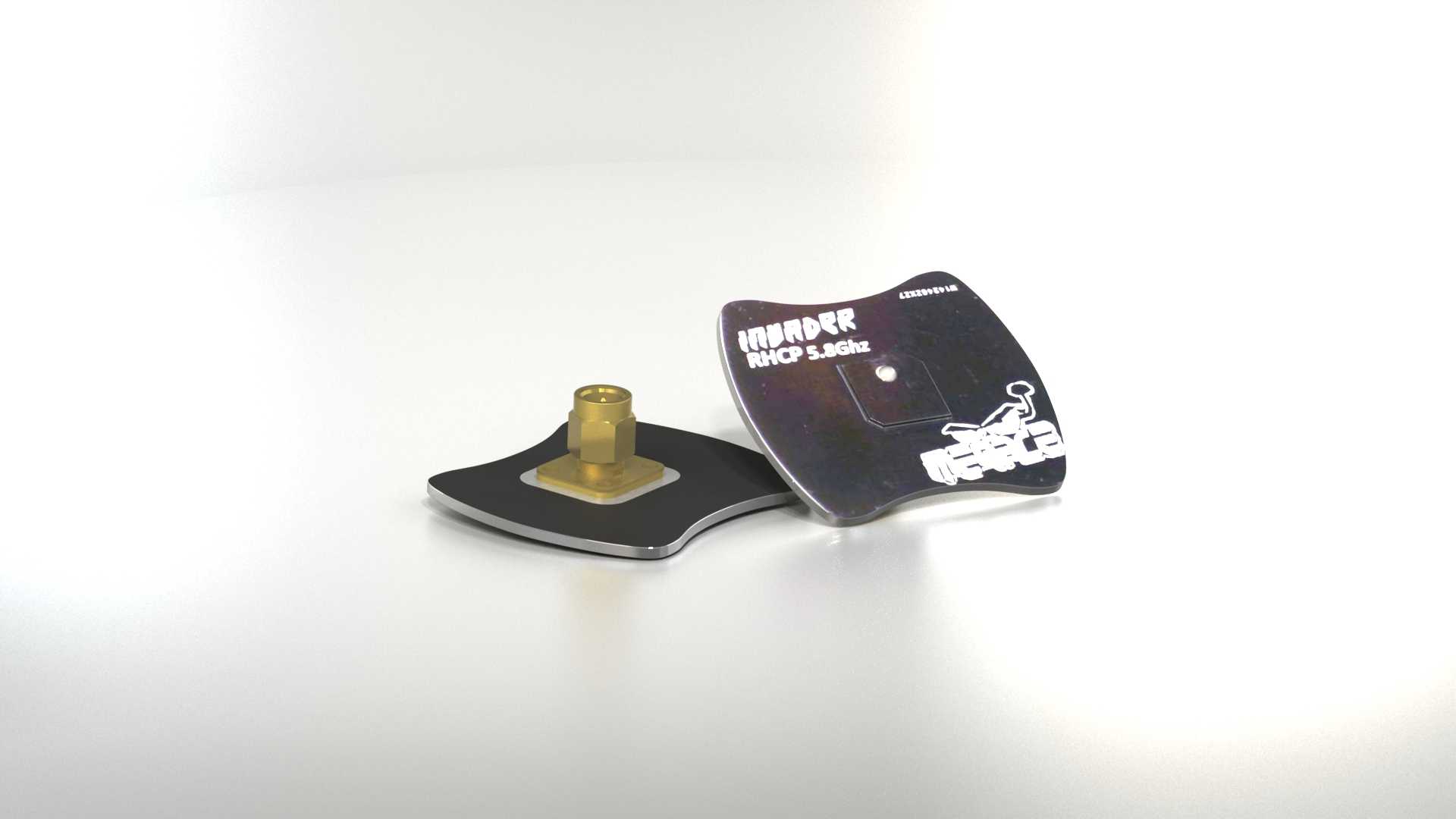

　　辐射方向图的主瓣集中在贴片法线方向±60度的锥角范围内，轴比控制在3dB以内的带宽覆盖常用的5.8G图传频段，不会出现普通贴片天线偏航后信号骤降的问题。设计思路上没有采用传统的方形贴片基材，而是做了贴合护目镜外壳弧度的异形切边轮廓，边缘做了圆弧过渡，既避免了直角基材的应力集中问题，也能减少安装时和护目镜泡棉、绑带结构的干涉。射频接头选用的是标准SMA公头内针，接头底部做了方形法兰定位台，法兰和贴片基材之间用黄铜镀金的转接柱连接，转接柱的长度经过精确计算，刚好让贴片辐射面和安装基面保持5mm的净空距离，这个距离是反复调试过的——太近会被下方的金属结构件屏蔽信号，太远则会增加整体安装高度，影响护目镜佩戴时的贴合度。安装边界方面，

　　贴片基材的最大轮廓尺寸控制在40mm×35mm以内，整体厚度不超过2mm，背面带3M背胶定位区，既可以通过SMA接头拧接在接收模块的射频座上，也能直接粘贴在护目镜的塑料外壳预设位置，不需要额外做固定支架。基材选用的是高介电常数的FR-4环氧板，表面覆铜层做了沉金处理，避免长期户外使用出现氧化导致增益下降，辐射贴片上的阻抗匹配线是经过网络分析仪反复调试的，从SMA接头的50欧阻抗到贴片辐射端的渐变线宽，每一段的线宽、转角弧度都做了优化，没有出现直角走线，减少信号在传输路径上的回波损耗。实际装机测试的时候，和同增益的全向天线相比，在正前方1公里距离上的接收信号强度能高出4-5dB，侧后方的干扰信号抑制能达到15dB以上，

　　飞手在做高速竞速飞行时，只要保持天线大致对准飞行方向，就能获得比全向天线更稳定的画面传输，不会因为机身翻滚、姿态变化出现信号极化失配的问题。另外这款天线的结构设计也考虑了耐摔性，贴片边缘做了1mm宽的包边处理，SMA接头和转接柱之间做了铆压加固，普通的摔落、磕碰不会出现接头松动、基材开裂的问题，比市面上很多薄款贴片天线的耐用性高不少。建模的时候要特别注意几个细节：一是SMA接头的插针长度要和常用的图传接收座匹配，不能过长顶坏接收模块的射频座内芯，也不能过短导致接触不良；二是贴片辐射面的铜箔形状不能随意改动，每一个开槽、切角都是为了调整谐振频率和轴比参数，随意修改会直接导致天线工作频段偏移、增益下降；三是安装法兰的定位孔位要和主流护目镜、地面站接收模块的孔位兼容，不能出现装不上的问题。很多新手建模的时候容易忽略天线的净空要求，在贴片辐射面下方布置金属螺丝、铜柱之类的结构件，实际做出来的天线增益会比设计值低一半还多，这点在做整机结构适配的时候要特别留意，所有金属结构件都要避开贴片正下方的净空区域，塑料结构件的厚度也要尽量控制，减少对信号的遮挡。
