带钥匙触发结构的双稳态瞬时压力开关

　　在低压电气控制回路、小型自动化设备触发端、消费电子启停模块这类需要单次脉冲触发信号的场景里，常规的锁紧型开关会持续保持通断状态，无法满足触发后自动复位、仅输出单脉冲信号的需求，这类瞬时动作的压力开关恰好填补了这一应用空白。和需要手动保持按压状态的普通按钮开关不同，这款开关的核心设计逻辑是配合后端双稳态触发电路完成单次信号输出，机械结构仅负责提供瞬时的触点通断动作，不需要承担状态保持的功能，因此机械结构可以做的非常紧凑，可靠性也远高于需要机械锁止结构的开关产品。

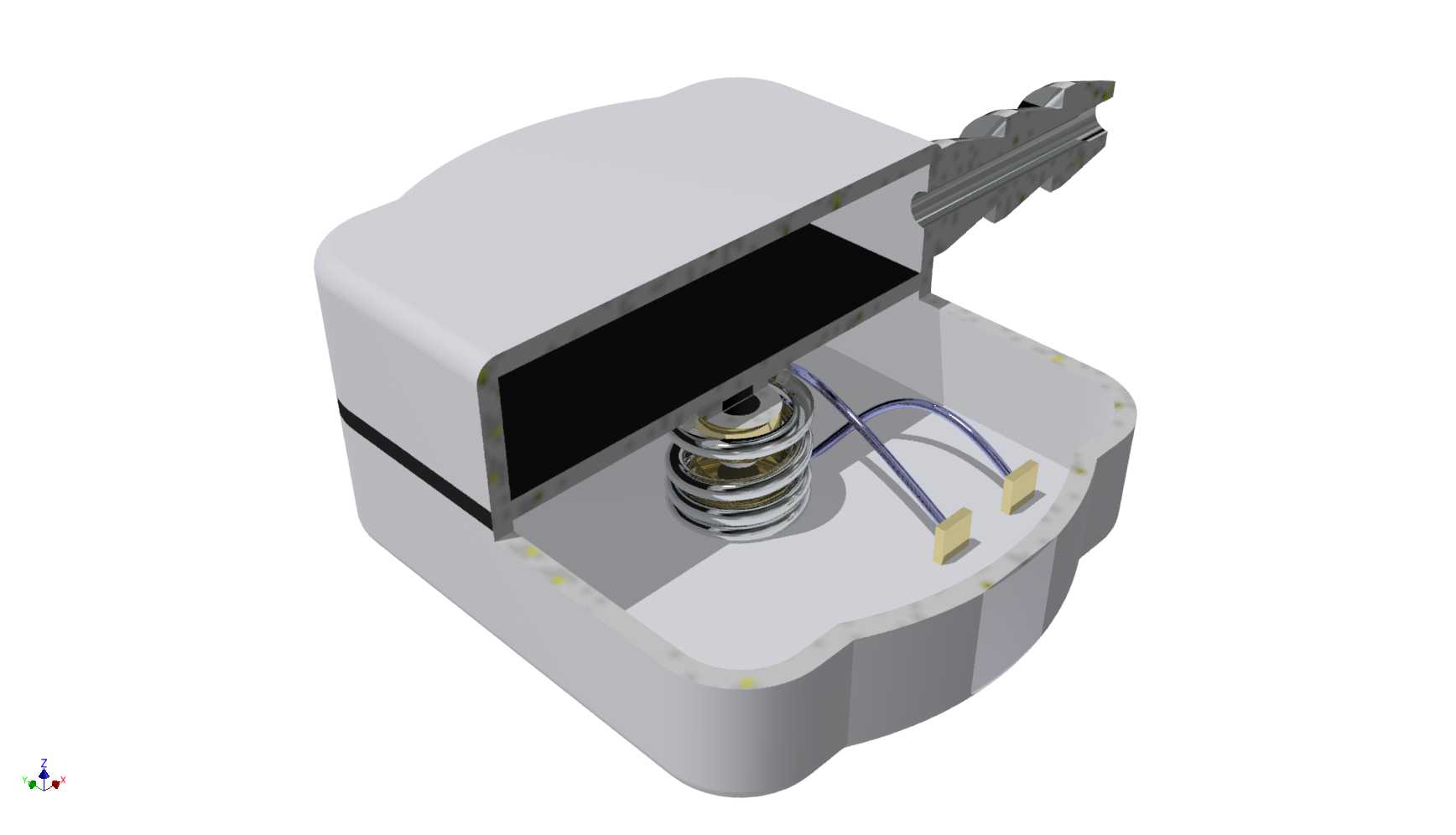

　　从结构设计来看，这款开关的机械部分分为触发端、复位组件、触点组件三个核心模块，触发端采用外露的钥匙型按压结构，按压行程控制在2mm以内，避免过长行程导致的触发延迟，也能防止误触时过度按压损坏内部膜片。复位组件采用圆柱螺旋压缩弹簧，弹簧的预紧力经过调校，刚好可以抵消膜片的形变阻力，在触发压力撤除后10ms内即可完成复位，保证不会出现连续触发的误信号。触点部分采用铜质镀金触点，接触电阻控制在50mΩ以下，适配小电流信号传输场景，不会因为触点氧化导致信号传输失效。膜片作为压力传递的核心部件，选用耐疲劳的丁腈橡胶材质，设计承压阈值为5N，当外部按压力度超过阈值时膜片产生形变，推动内部触点闭合完成信号触发，压力撤除后膜片在弹簧作用下回弹，触点断开回到初始状态，整个机械动作过程不需要额外的锁止结构，完全依靠材料形变和弹簧弹力完成动作循环，零件数量少，装配难度低，适合批量生产。

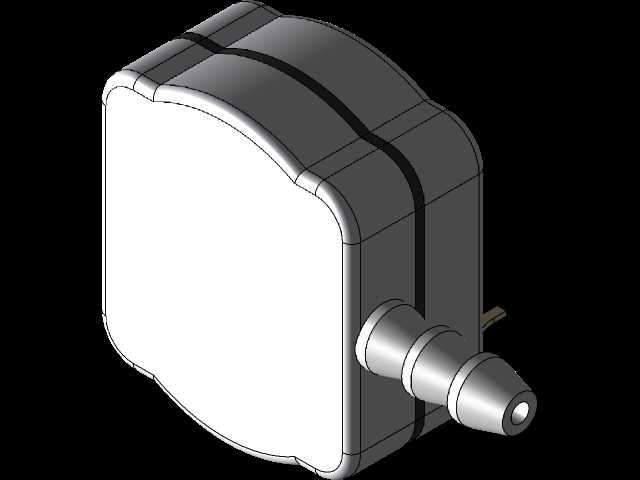

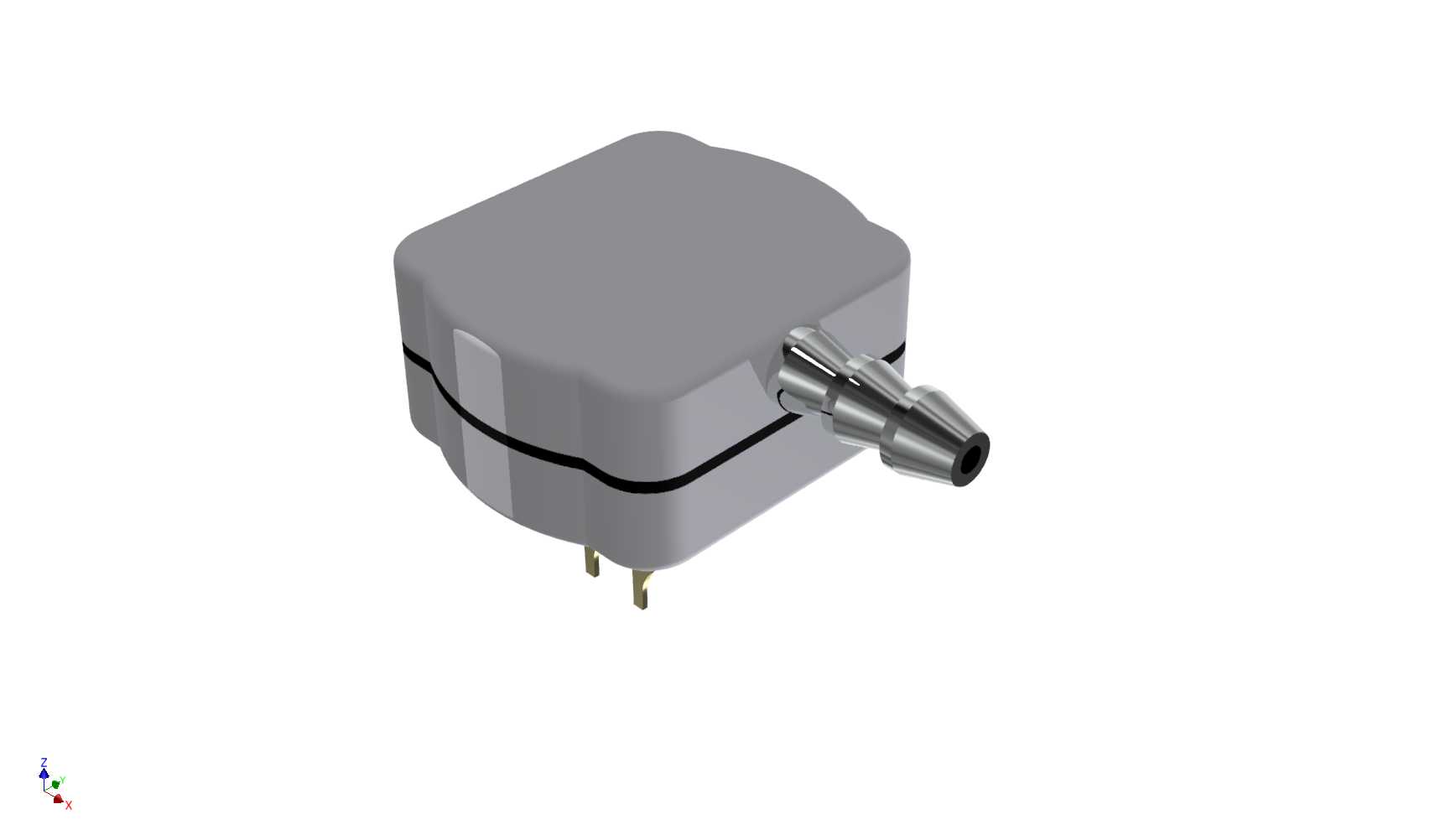

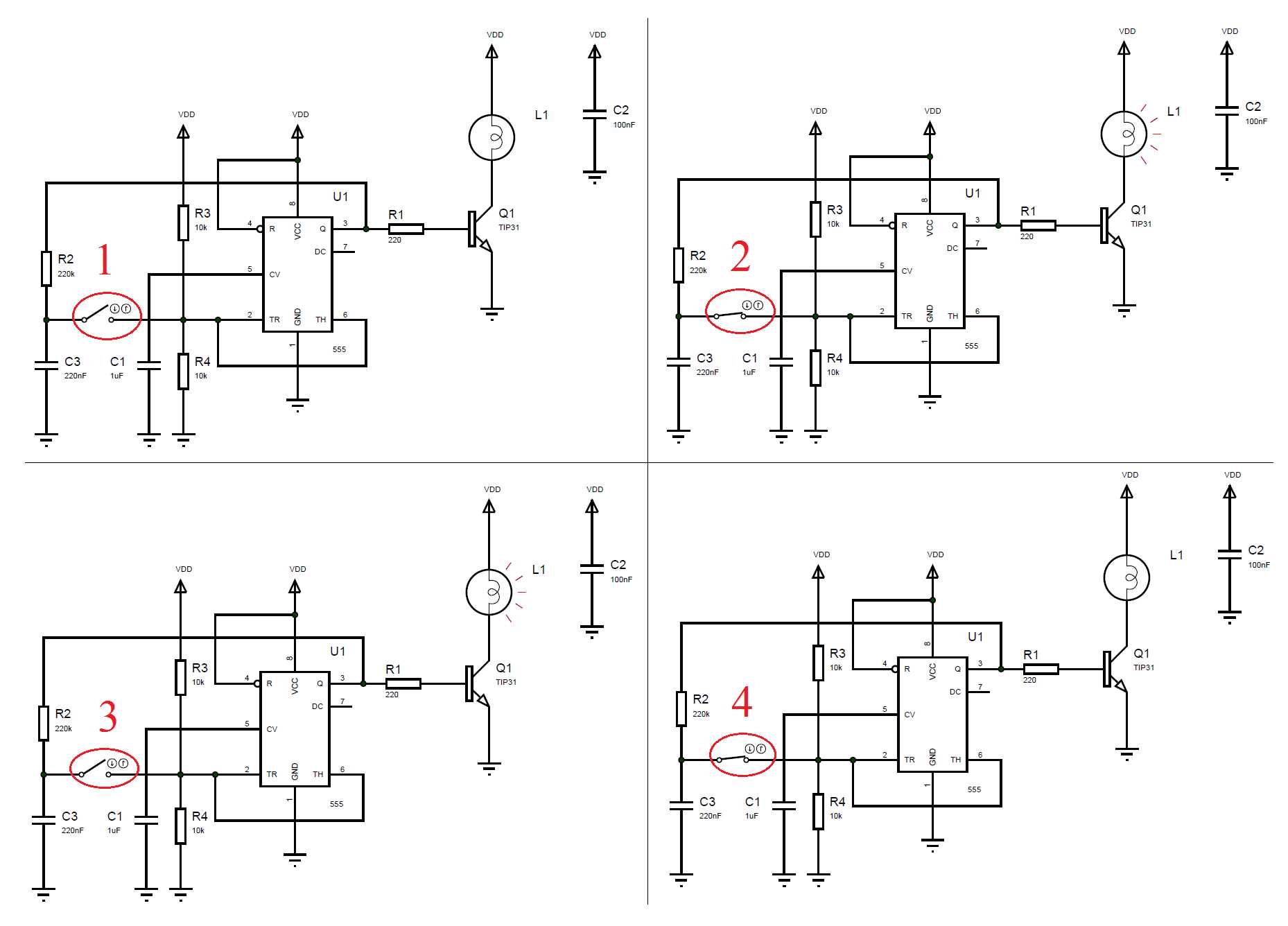

　　这款开关的整体外形尺寸控制在14x14x7mm，属于微型触发元件范畴，安装时可以采用PCB板直插焊接或者面板卡扣固定两种方式，安装边界预留0.5mm的装配公差，不需要额外的固定紧固件，卡扣结构可以直接卡入12x12mm的面板开孔中，安装效率比螺纹固定的开关提升60%以上。在实际选型应用中，这款开关可以直接配套555定时器组成的双稳态触发电路使用，机械部分仅负责提供触发脉冲，电路部分负责保持输出状态，这种机电结合的设计方式大幅简化了机械结构的复杂度，相比纯机械结构的双稳态开关，零件数量减少了70%，故障率也随之大幅降低，平均无故障工作次数可以达到100万次以上，完全满足工业级设备的使用要求。

　　在结构建模过程中，需要重点关注弹簧的预压缩量和膜片的形变行程匹配关系，弹簧预紧力过大会导致触发压力过高，操作手感生硬，预紧力过小则会导致复位不及时，出现触点粘连的问题；膜片的厚度设计需要兼顾形变灵敏度和耐压寿命，厚度过薄容易在长期按压后出现疲劳破裂，厚度过厚则需要更大的按压力度才能触发，影响操作体验。触点的安装位置需要和膜片的中心形变区域对齐，偏移量不能超过0.2mm，否则会出现触发不灵敏或者单边接触的问题。外壳采用上下扣合的装配结构，接缝处设计0.3mm的密封胶条槽，可以根据使用需求加装密封胶条实现IP65级防护，适配潮湿或者多粉尘的使用场景。钥匙型的触发按键表面做防滑纹理处理，按压时不会打滑，按键和外壳之间的配合间隙控制在0.1mm，既保证按键活动顺畅，又能防止灰尘进入开关内部。
