30瓦手持电烙铁及配套支架结构设计

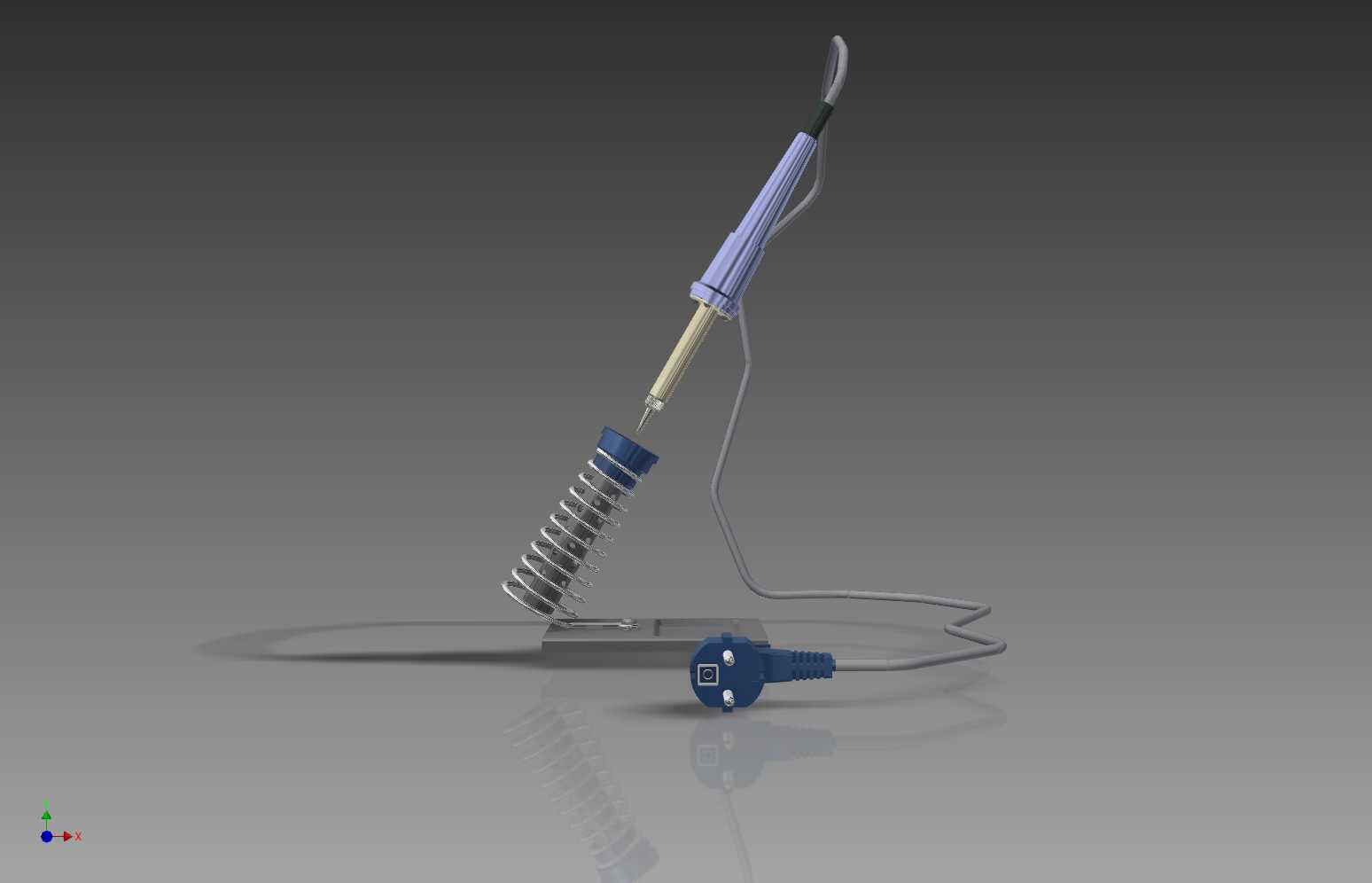

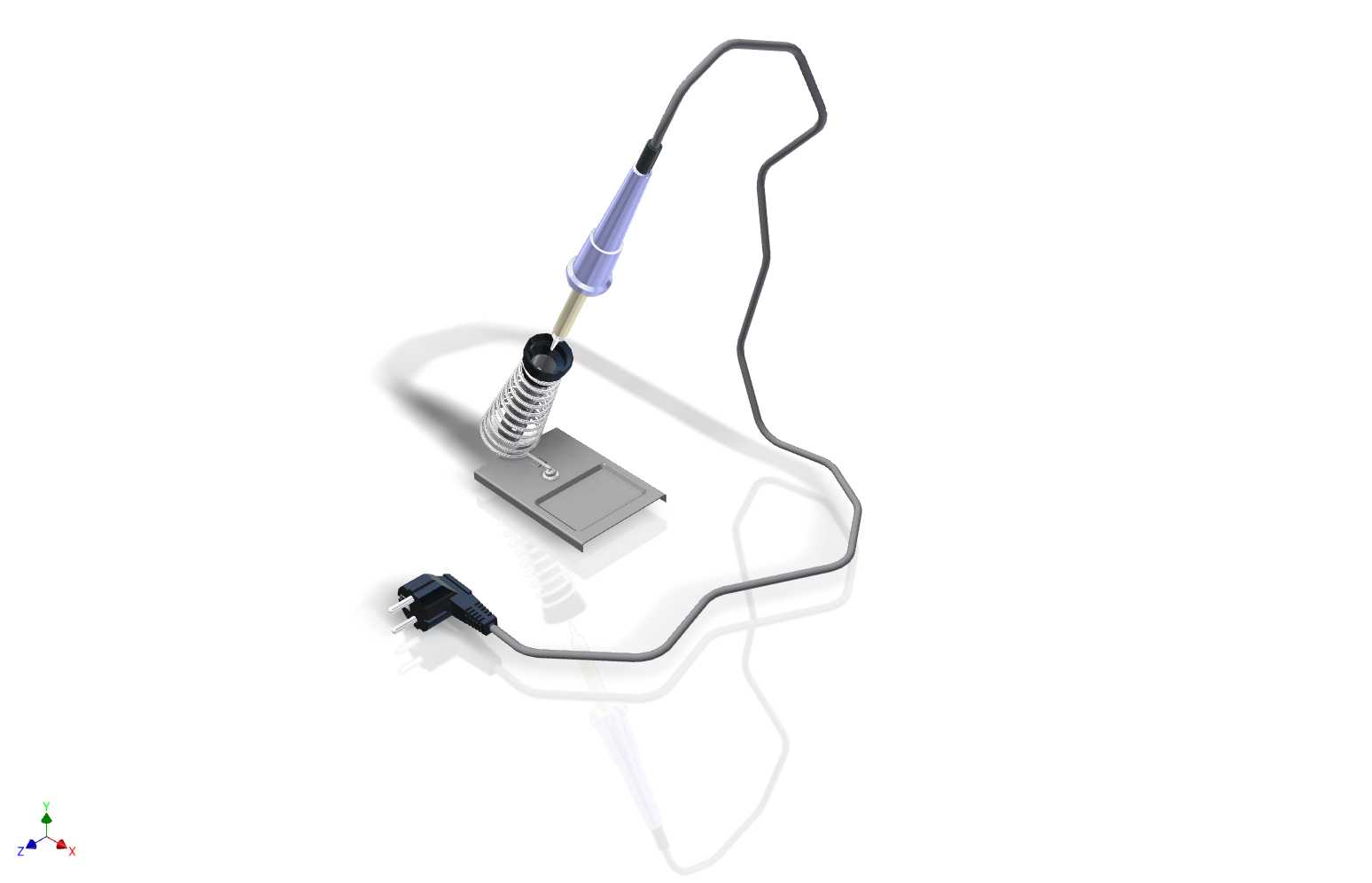

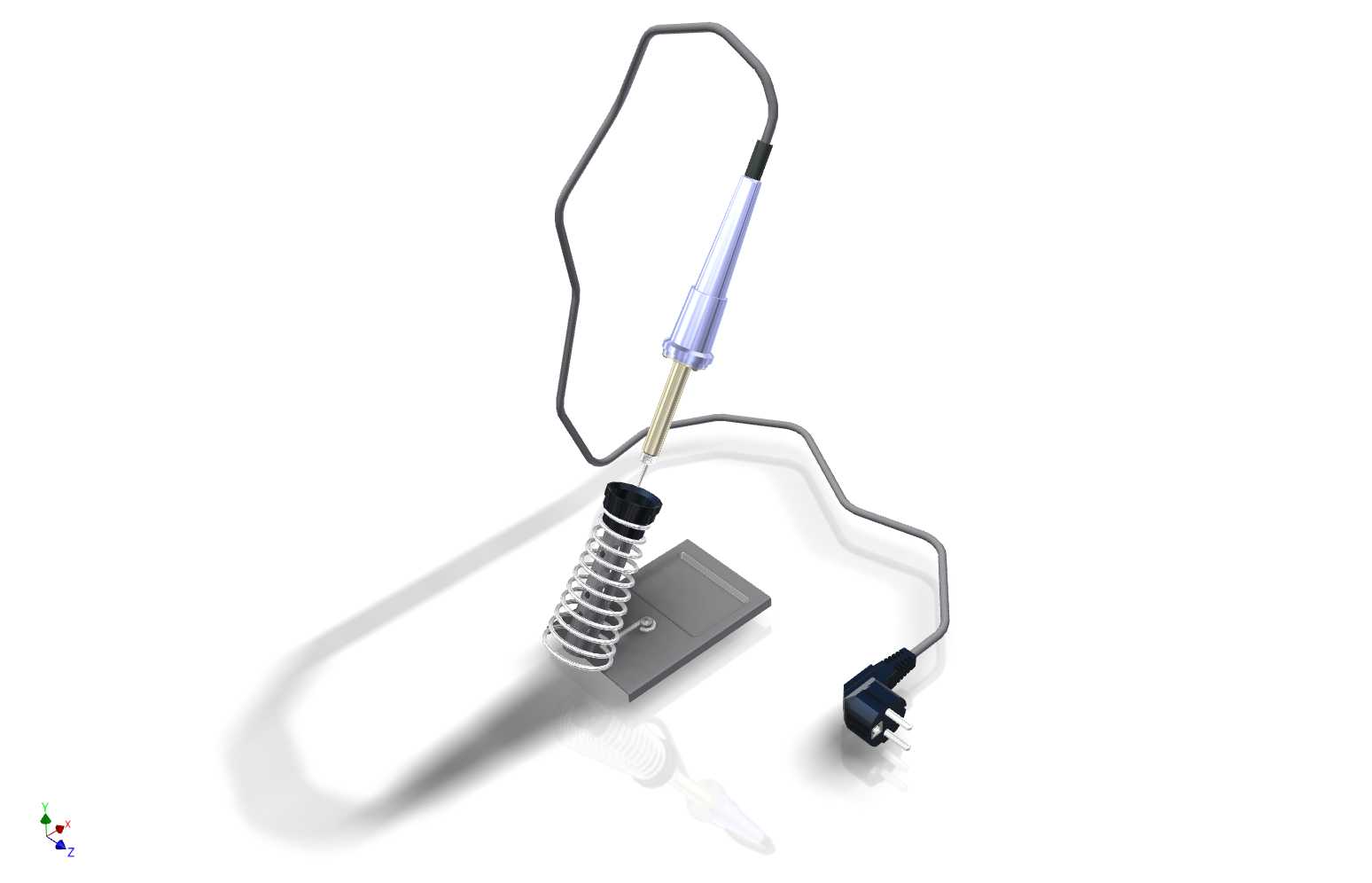

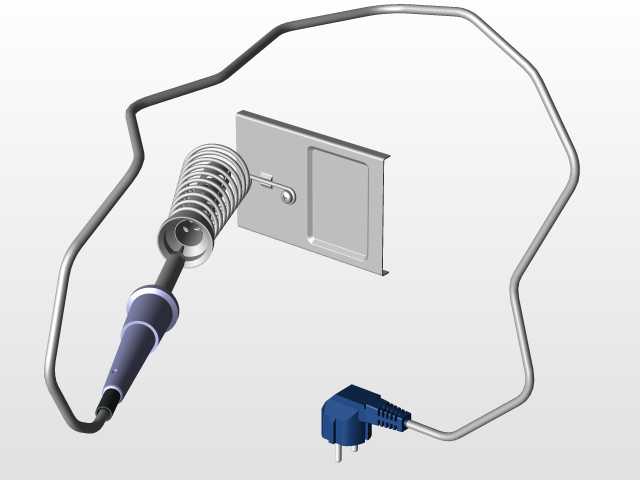

　　日常电子装联、线束加工、小五金件补焊场景里，30瓦功率级别的直柄电烙铁是普及率极高的手动焊接工具，这类工具的三维建模需要兼顾实际使用的人机交互逻辑、配套支架的放置稳定性、线缆走线的自然状态还原，不能只做单一的外观曲面堆砌。从结构拆分来看，整套模型包含烙铁本体、螺旋式烙铁架、三脚电源插头三个核心部分，建模时首先要还原烙铁手柄的握持段弧度，直柄烙铁的手柄段通常采用耐热电木材质，直径控制在22-25mm区间，这个尺寸范围适配多数成年操作者的握持围度，长时间握持焊接时不会出现硌手的问题，手柄与发热芯衔接的金属压帽段做了阶梯过渡，既可以固定内部的陶瓷发热芯，也能避免手柄直接接触高温传导段，减少长时间作业时的手柄温升。

　　发热芯伸出段的长度控制在80mm左右，烙铁头采用斜口铜质镀铁结构，建模时还原了烙铁头的锥度过渡，斜口端面的角度设置为45度，这个角度兼顾了焊点送锡的便利性和小焊盘的操作可达性，针对贴片元件、插件引脚这类常见焊接对象，斜口端面可以同时接触引脚和焊盘，保证热传导效率。配套的烙铁架采用薄钢板冲压成型的底座，底座厚度1.2mm，整体尺寸控制在100mm*60mm的矩形范围，重量集中在底座区域，放置时不会因为烙铁的重心偏移出现侧翻，底座上的螺旋支架采用直径2mm的钢丝弯折成型，螺旋内径比烙铁发热段直径大3mm，烙铁搁置时可以顺畅插入螺旋槽内，不会出现卡滞，螺旋段的倾斜角度设置为15度，烙铁插入后手柄端自然抬高，烙铁头朝向底座内侧，

　　避免操作者误碰高温端头。电源连接线采用橡胶护套线，建模时还原了线缆的自然弯折形态，从手柄尾部出线位置做了防弯折的橡胶护套，避免线缆反复弯折出现线芯断裂，插头端采用国标三脚10A插头，接地脚长度略长于火线零线引脚，符合安全插拔的结构要求。从实际应用的边界条件来看，这类30瓦电烙铁的工作温度通常在300-380摄氏度区间，建模时各部件的间隙设置需要考虑高温下的材料膨胀量，比如烙铁头与压帽的配合间隙预留0.1mm，避免高温膨胀后出现拆卸困难的问题；烙铁架的螺旋钢丝与底座的连接采用点焊固定，建模时还原了点焊位置的凸点结构，保证结构连接的真实性。在装配关系上，烙铁搁置在支架上时，烙铁头距离底座表面的高度控制在20mm，

　　既可以避免高温烙铁头直接接触底座表面烫坏工作台面，也能保证放置时的重心落在底座支撑范围内，不会出现滑落风险。线缆的走线长度预留1.2米，符合日常桌面焊接作业的操作半径需求，线缆弯折的曲率半径不小于线缆直径的5倍，还原实际橡胶线的弯折特性，不会出现生硬的直角弯折。从设计思路上，这类入门级电烙铁的结构优先考虑成本控制和耐用性，没有多余的装饰结构，所有曲面和结构都服务于功能需求：手柄的防滑纹路采用周向浅凹槽设计，既可以增加握持摩擦力，也不会积累焊接时残留的焊锡渣，便于日常清洁；烙铁头的固定方式采用顶丝锁紧，更换不同形制的烙铁头时只需要松开顶丝即可操作，不需要拆解整个手柄，降低维护难度。针对建模过程中的细节还原，还需要注意各部件的材质分色：手柄段的深紫色电木材质、金属压帽的镀铬亮面、发热芯套管的不锈钢拉丝质感、烙铁头的铜质氧化暗色、烙铁架底座的灰色喷塑表面、螺旋钢丝的镀锌亮面、电源线的黑色橡胶质感、插头的黑色胶木质感，这些材质差异的准确还原，能让模型在装配验证、作业场景模拟时具备更高的参考价值，比如在做电子装配工位的三维布局仿真时，这套烙铁模型可以直接放置在工作台面，匹配实际工位的工具摆放逻辑，不需要额外调整结构比例。
