三通式流量调节分流球阀结构设计

　　在中小流量流体输送管路系统中，分流类控制元件的选型往往需要兼顾安装空间、调节精度与流阻表现，这款三通式分流球阀的设计，正是针对紧凑型管路布局场景下的流量分配需求开发。从实际应用场景来看，这类结构可适配实验室气路控制、小型液压支路分流、医疗设备流体回路、家用净水系统支路切换等多种工况，尤其适合安装空间局促、需要同时实现单路输入双路输出流量调节的管路节点，相比传统采用两个独立球阀搭配三通接头的组合方案，该集成式结构可减少两个管路连接点，直接降低接头泄漏的风险，同时压缩整体安装长度，在紧凑设备内部走管时优势明显。

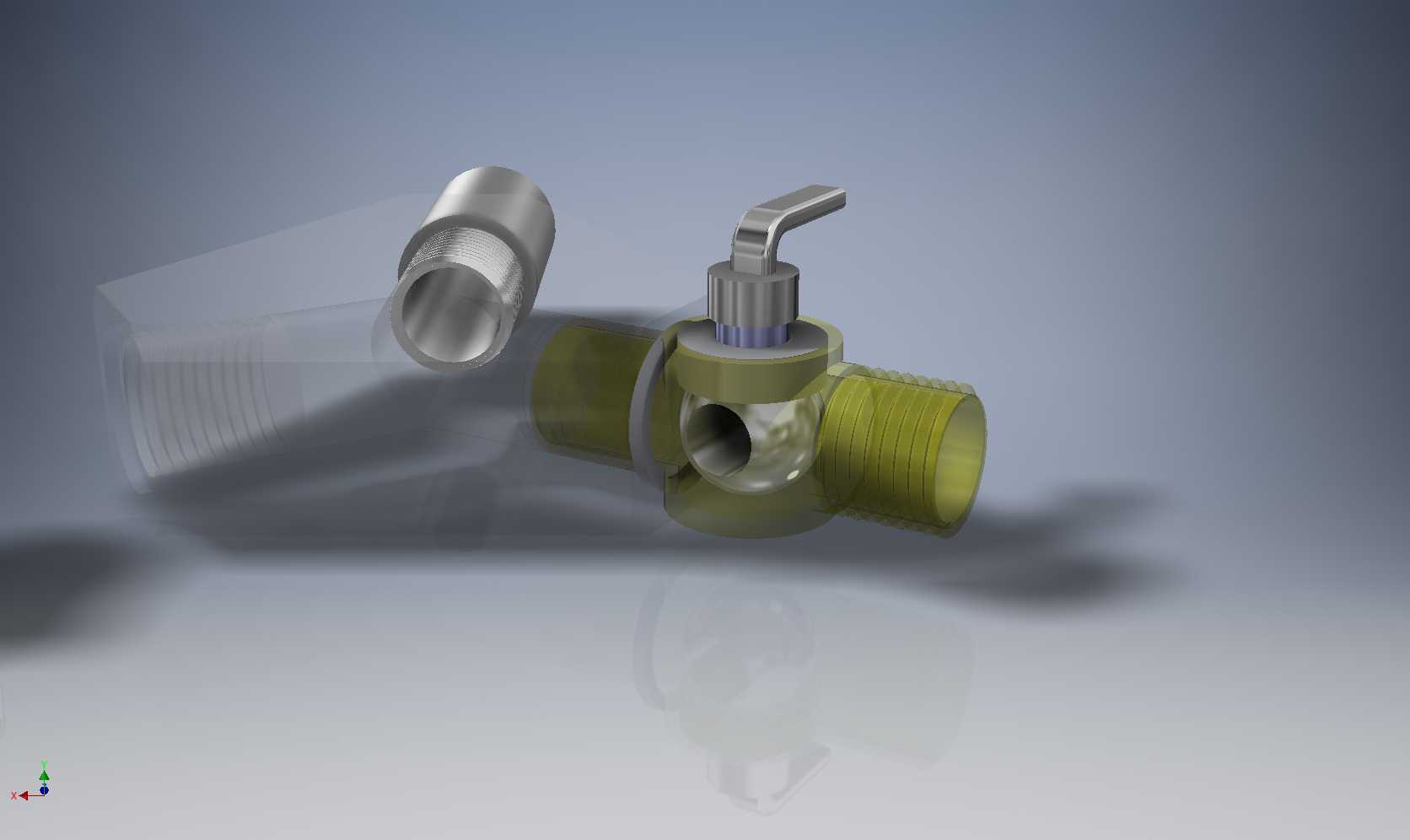

　　从功能特性层面看，这款分流结构集成了球阀的调节特性与分流功能，主路采用大通径金属硬密封配合结构，可实现主路流量的连续调节，侧边的小型调节旋钮可控制支路的通断与流量比例，两个输出端均采用标准外螺纹接口，可直接适配常用规格的气动软管、液压硬管或流体管路快插接头，无需额外加工转换接头。阀体内部流道采用圆弧过渡设计，避免直角流道带来的流阻激增与流体紊流，在输送洁净气体、低粘度液体时，流阻系数比同通径直角三通阀降低约30%，可减少管路系统的压力损失，降低供液或供气端的动力损耗。操作端采用带定位凸点的拨杆结构，相比传统一字型手柄，在小空间内操作时不易与周边管路发生干涉，拨杆的转动角度与阀瓣开度呈线性对应，操作人员可通过拨杆角度直观判断当前开度，无需额外加装开度指示装置。

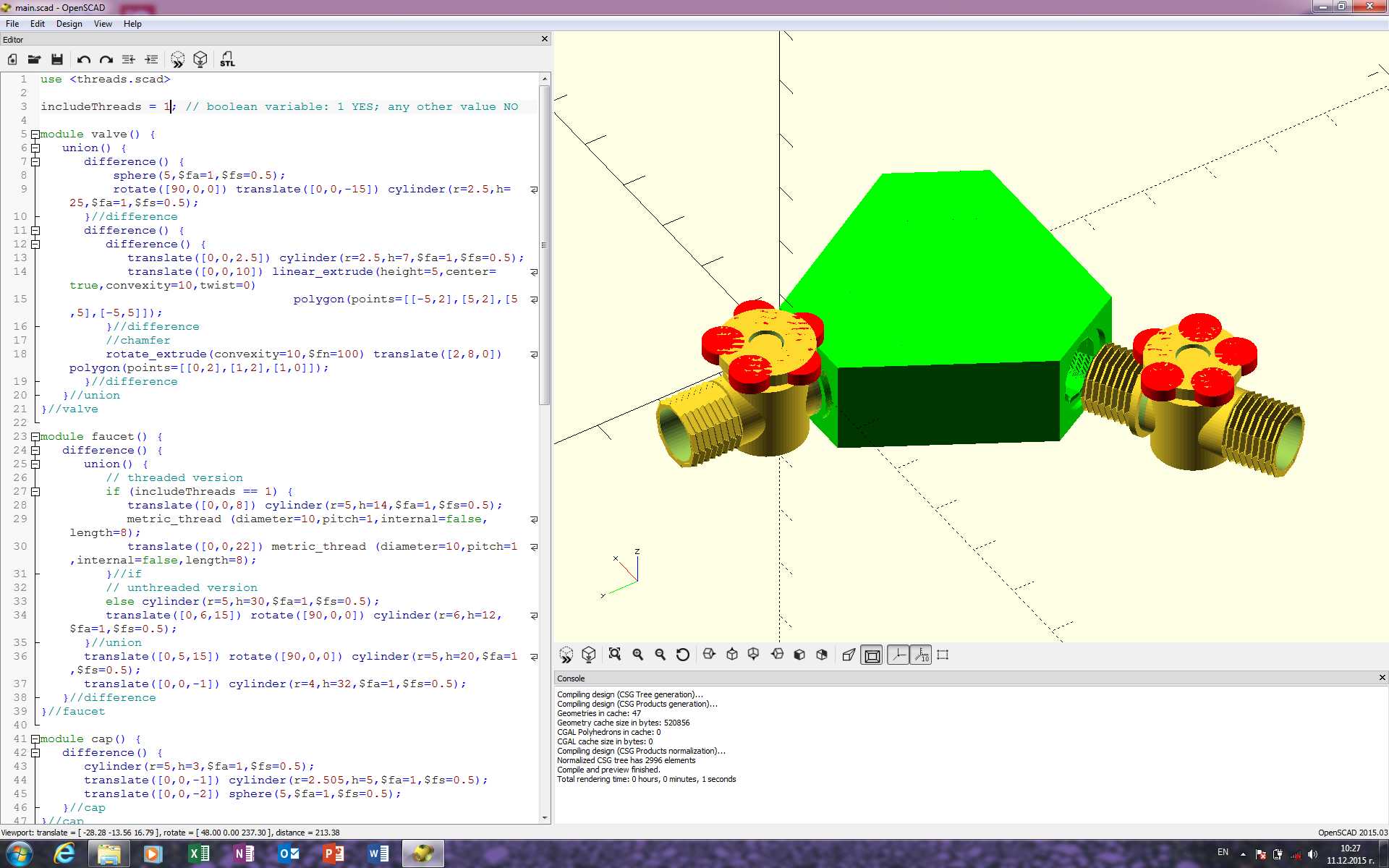

　　设计思路上，这款结构优先考虑了加工与装配的便捷性，阀体采用对称式分模结构，可通过常规CNC铣削或金属3D打印一次成型流道部分，内部阀瓣、密封件、拨杆轴均采用模块化设计，各零件可单独加工后压装组合，无需复杂的工装夹具即可完成总装。密封结构采用双重密封设计，阀杆位置设置O型圈静密封与填料动密封组合，即使在频繁调节操作下，也能避免阀杆位置的介质泄漏，适配最高1.6MPa的工作压力场景，满足多数低压流体输送系统的压力要求。

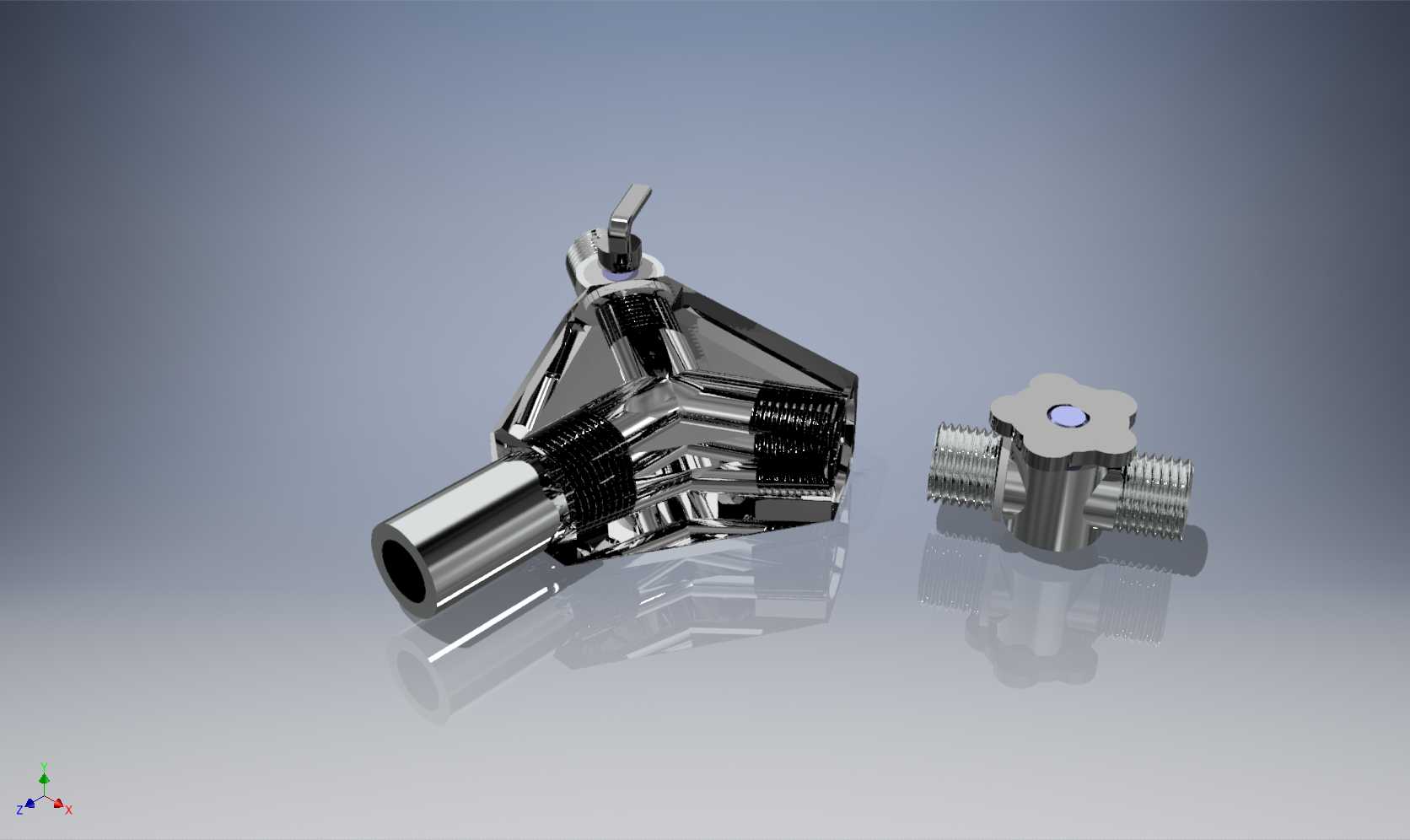

　　从安装边界与尺寸适配来看，这款分流阀的主体外接圆直径控制在同通径普通球阀的1.2倍以内，轴向安装长度比两个球阀加三通的组合缩短40%，安装时仅需在安装面板或设备基板上预留对应阀杆穿过的通孔，通过阀体自带的两个安装凸耳即可完成固定，无需额外设计安装支架。接口的螺纹规格采用行业通用的管螺纹标准，可直接与市面上绝大多数标准管路配件兼容，替换原有管路节点的控制元件时无需改动周边管路走向。侧边的小型调节旋钮采用滚花设计，徒手即可完成支路的微调操作，无需借助扳手等工具，在需要频繁调整支路流量的调试场景下操作效率更高。

　　在结构细节处理上，阀体内腔所有流道转折处均做了圆角抛光处理，避免流体中的杂质在死角位置沉积，尤其适合输送洁净流体或带有微小颗粒的介质，减少杂质卡滞阀瓣的风险。拨杆的转动限位结构集成在阀体内部，无需额外加装外部限位块，拨杆转动范围为0到90度，对应主路从全闭到全开的状态，在全开位置时拨杆与主路流向平行，符合行业内通用的球阀操作视觉习惯，操作人员无需额外培训即可快速掌握操作逻辑。整体金属结构的材质可根据使用场景更换，常规工况下采用不锈钢材质即可满足耐腐蚀与强度要求，针对有轻量化需求的场景，也可将阀体部分替换为铝合金材质，在保证耐压强度的前提下降低整体重量，适配移动类设备的安装需求。
