内螺纹连接手动截止式通用阀结构设计

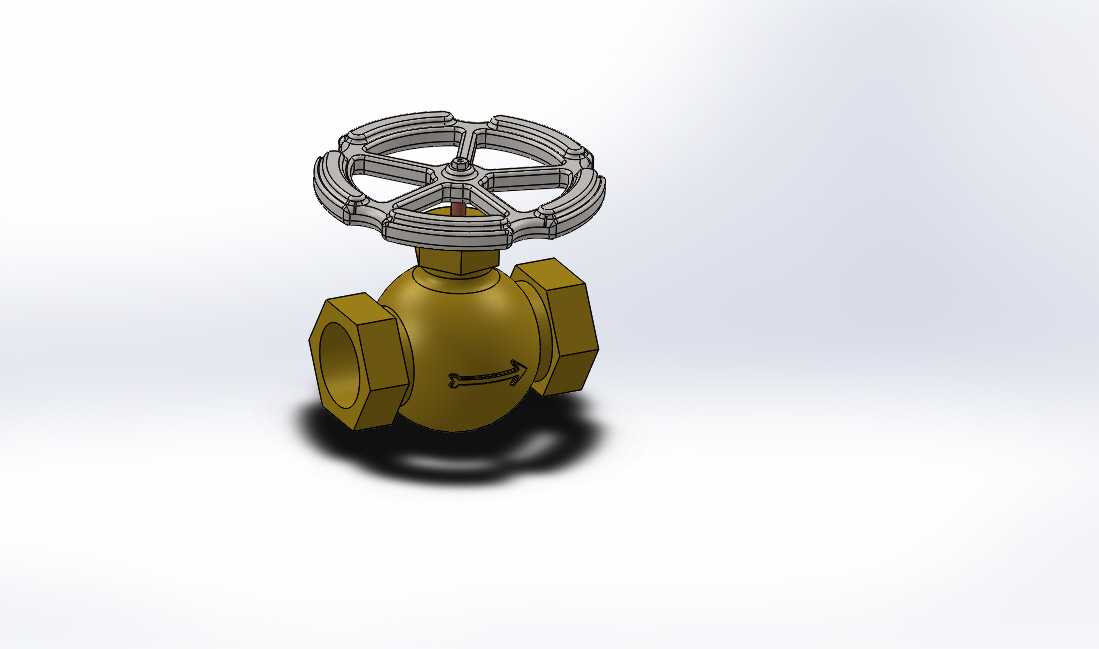

　　这款手动通用阀的结构设计，核心围绕民用给排水、小型气动回路、低压液压支路这类常规流体输送场景的使用需求展开，在做三维建模阶段，首先要考虑的就是现场安装的操作空间边界，手轮的外径尺寸不能过大，否则在管道排布密集的机柜、管井内会出现相邻阀门操作干涉的问题，同时手轮的轮辐做了等距五辐式结构，既保证手动旋转时的受力强度，也能减少整阀的重量，避免长期使用后阀杆承受额外的偏载力矩。阀体两端采用内螺纹连接结构，适配常规低压流体输送用的镀锌管、PU管接头、液压硬管接头，安装时不需要额外配置法兰配对件，直接在管端缠绕密封生料带即可拧入完成装配，这种连接形式的优势在于安装拆卸效率高，适合管径在DN15到DN25区间的支路管线使用，不需要大型安装工具，普通管钳就能完成现场作业。

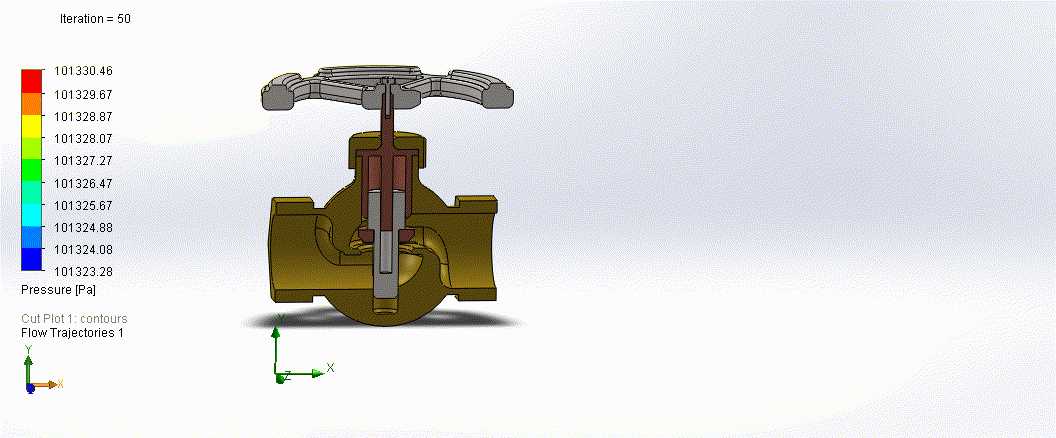

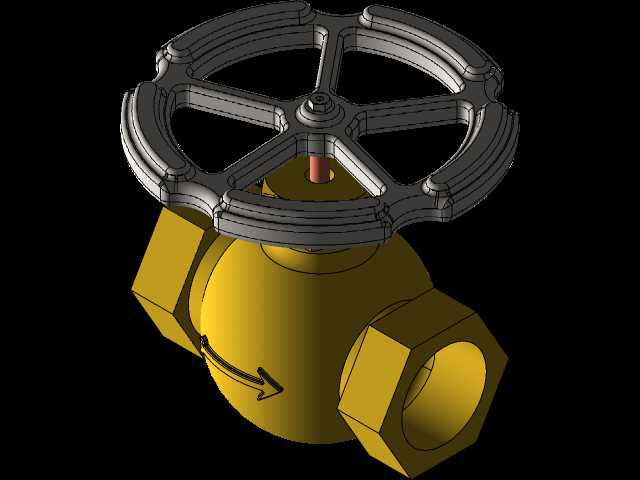

　　从功能特性来看，这款阀的密封结构采用锥面密封配合阀杆填料密封，手轮旋转带动阀杆做轴向升降，从而改变阀芯与阀座之间的通流截面积，既可以做通断控制，也能在小范围内调节管路的流体流量，阀体外表面铸出的流向箭头，是建模阶段特意保留的标识结构，现场安装时可以直接对照箭头方向确认介质流向，避免反向安装导致密封面长期受介质冲蚀出现提前泄漏的问题。阀体的流道做了等径过渡设计，没有突然的截面收缩或者扩张，能减少流体通过时的局部阻力损失，降低管路系统的泵送能耗，对于水、压缩空气、低压液压油这类无强腐蚀性的流体都能适配，使用场景覆盖家装给排水支路、小型空压机气路分配、机床冷却水路通断、农用灌溉支管控制等多个领域。

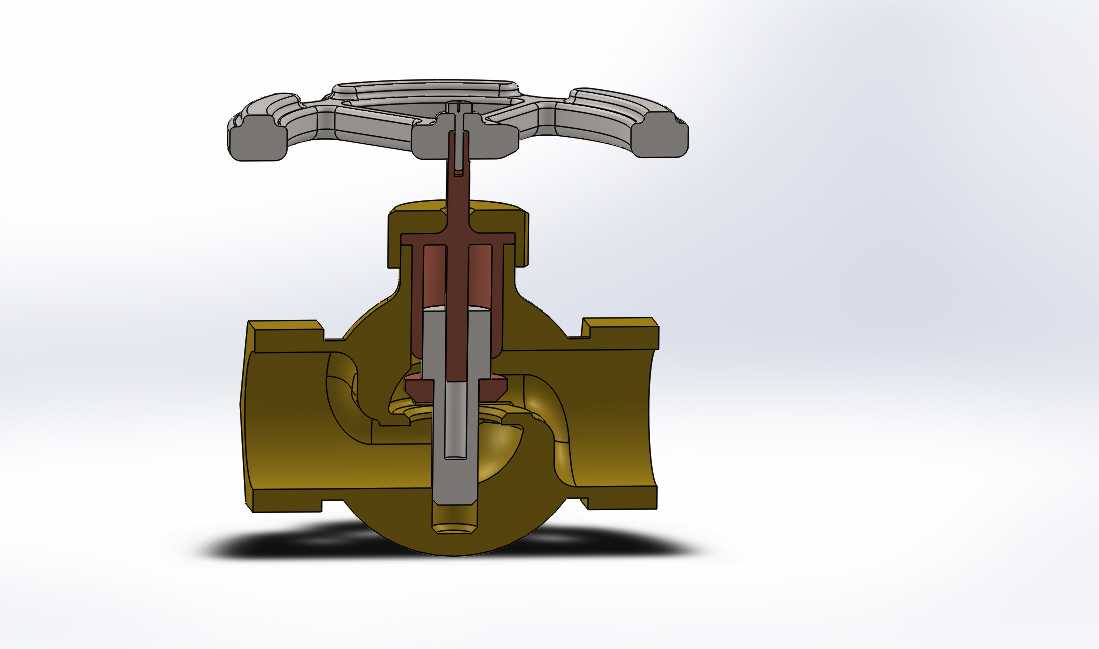

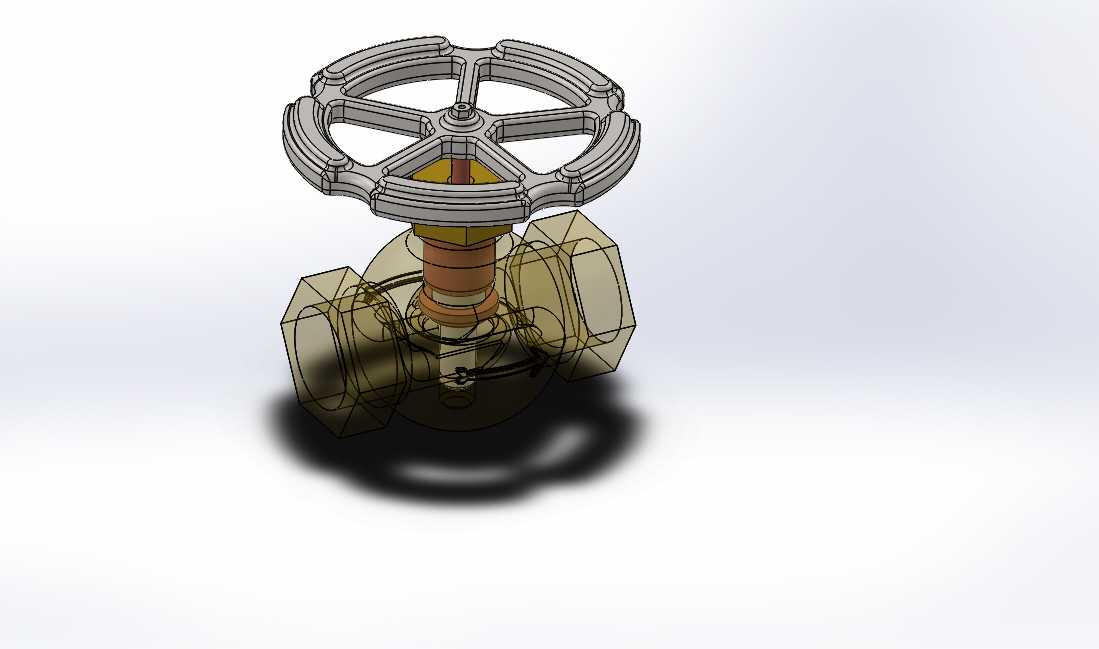

　　在设计思路上，整阀的结构拆分完全遵循实际加工装配的逻辑，手轮与阀杆之间采用方榫连接，装配时直接将手轮套入阀杆顶端的方轴段，再用锁紧螺母固定即可，不需要额外的销钉或者焊接结构，后期如果手轮出现磕碰损坏，可以直接单独更换手轮，不需要整阀报废。阀体的中腔与阀盖之间采用螺纹连接加密封垫片的结构，装配时可以通过调整螺纹拧入的深度来预紧密封垫片，保证中腔不会出现外泄漏，同时后期如果需要清理阀腔内部的杂质、更换磨损的阀芯密封件，只需要拧下阀盖就能完成内部零件的检修，不需要把整个阀体从管路上切割下来，大幅降低后期运维的成本。

　　关于安装边界的尺寸控制，建模时特意将阀体两端的螺纹接口同轴度公差控制在0.1mm以内，避免安装后阀体出现歪斜，导致相邻管线产生额外的装配应力；手轮的最低操作高度距离阀体中心轴线的尺寸，预留了足够的手套操作空间，即使冬季佩戴厚劳保手套也能顺利转动手轮，不会出现手指卡滞在手轮和阀体之间的问题。阀体的外形采用近似球形的中腔结构，相比传统的直通式方体阀体，同等壁厚下球形结构能承受更高的介质压力，在1.6MPa的常规工作压力下，阀体壁厚只需要满足基础铸造强度要求即可，不需要额外做加强筋结构，既减少了铸造时的材料消耗，也让整阀的外形更加紧凑，在并排安装多台阀门的场景下，相邻阀体之间的最小间距可以压缩到50mm以内，大幅节省管路排布的占用空间。

　　另外在细节结构上，阀杆的密封填料腔预留了足够的填料装填空间，可以装填3-4圈聚四氟乙烯填料，当长期使用出现阀杆处微漏时，不需要停机拆解阀门，只需要适当拧紧阀盖上的填料压盖螺母，就能补偿填料的磨损量，延长阀门的整体使用寿命。阀芯的密封面采用堆焊耐磨铜合金的结构设计，相比普通铸铁密封面，抗冲蚀性能提升三倍以上，即使流体中带有少量细小的固体杂质，也不会轻易在密封面上冲出划痕导致内漏，适合工况条件相对复杂的现场使用，不需要频繁更换密封件。
