脚踏式油门控制踏板结构设计

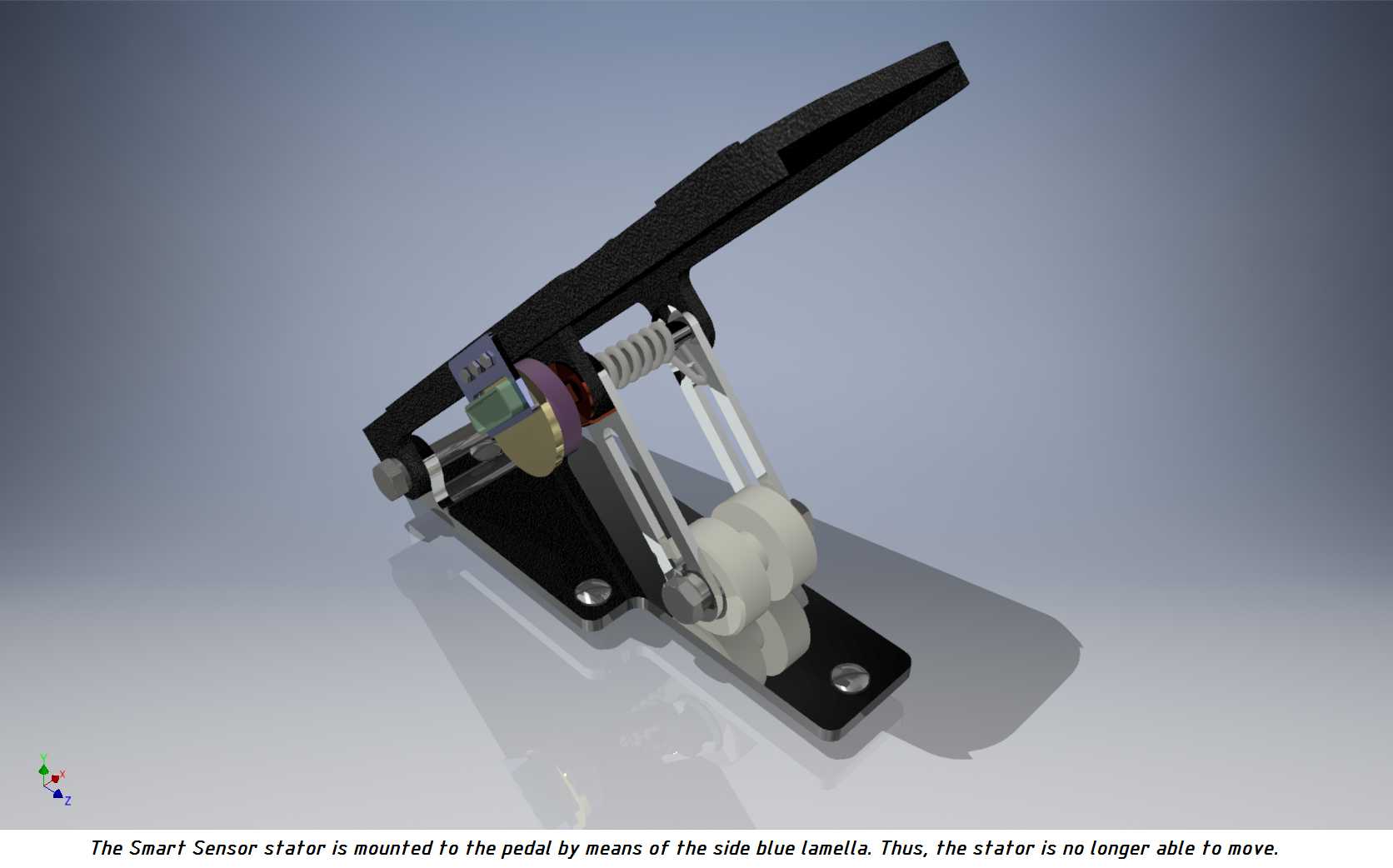

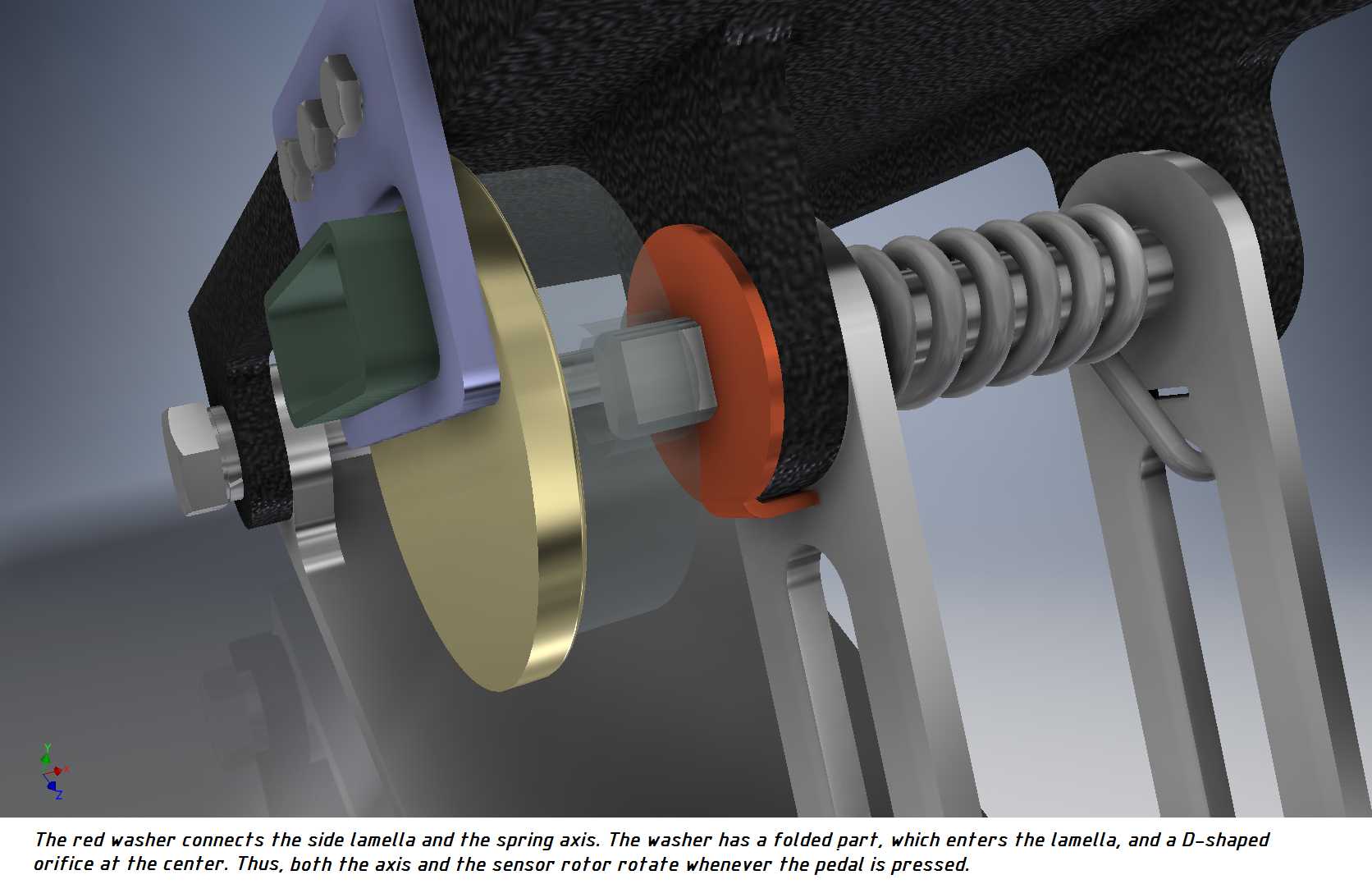

　　这款脚踏操纵部件主要应用在需要脚部精准控制动力输出的场景中，最常见的是乘用车辆、工程作业机械、小型特种动力设备的驾驶位操纵区域，也可适配部分需要脚部调节工况参数的工业台架设备，替代手部操纵释放双手完成其他作业动作。从实际使用逻辑来看，该部件的核心作用是将驾驶员脚部的踩踏角度变化转化为对应的控制信号，早期的机械式结构会直接通过拉索连接节流阀体，直接控制节气门的开启角度，调整动力单元的进气量从而匹配输出功率，现在的电子油门结构则会在踏板转轴位置集成角度传感器，将角度信号转化为电信号传递给控制单元，实现更精准的动力匹配。

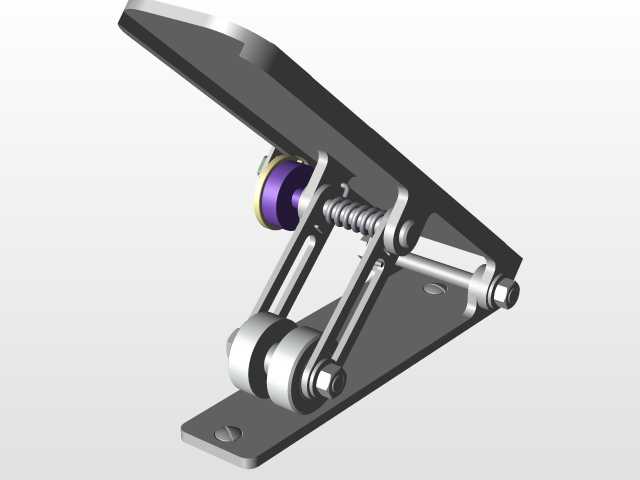

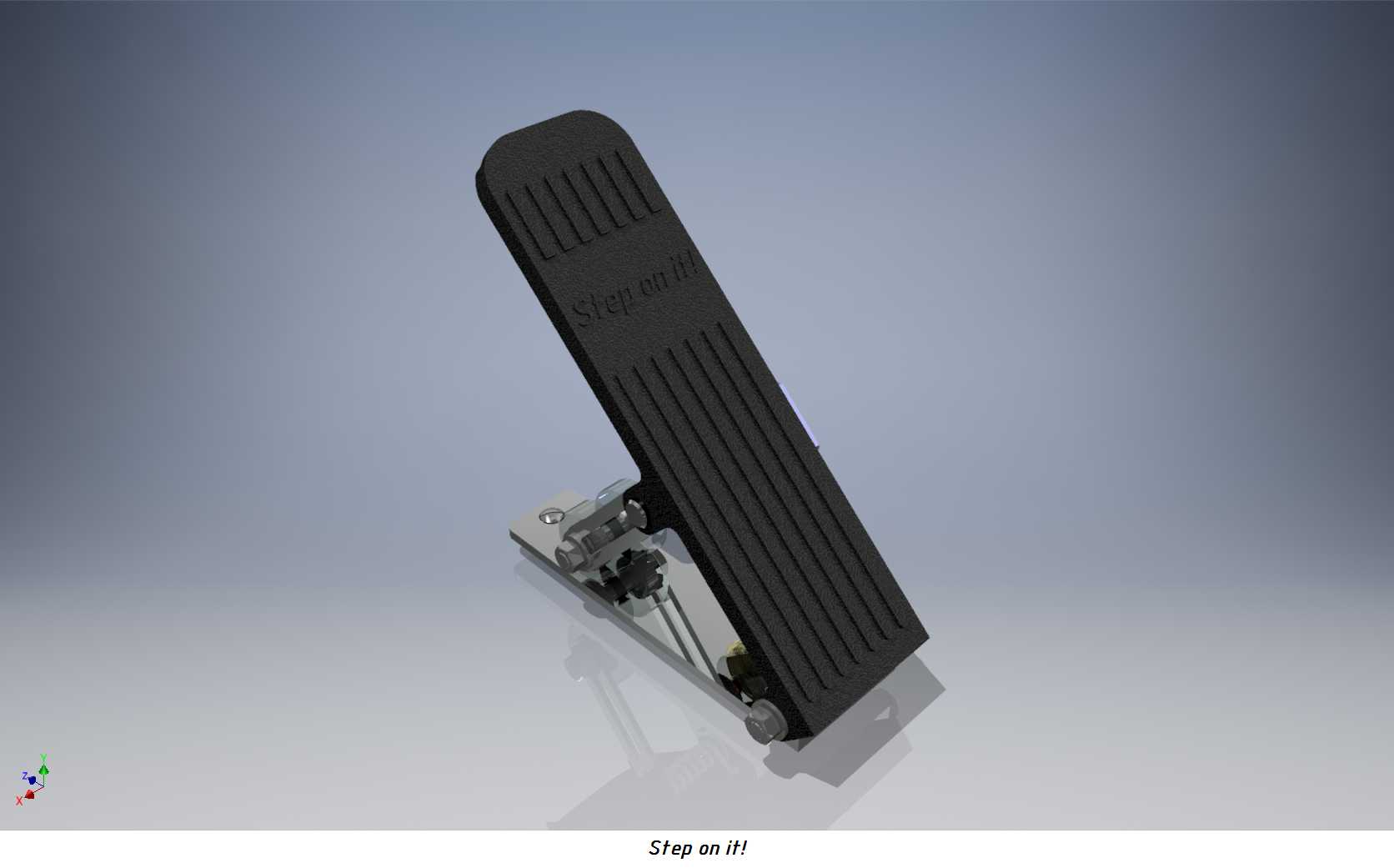

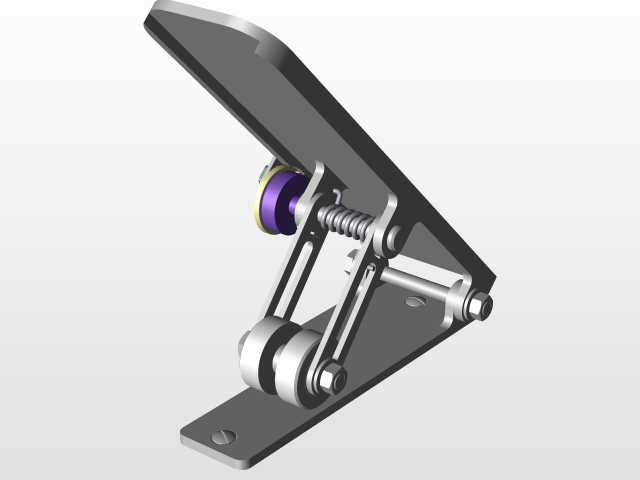

　　从结构设计层面来看，踏板主体采用带防滑纹理的长条形踏面设计，踏面表面的纵向凹槽纹理一方面可以增加鞋底与踏板的摩擦力，避免脚底打滑造成操纵失误，另一方面凹槽结构可以在踩踏过程中引导受力分布，让整个脚掌的压力均匀传递到踏板转轴结构上，避免局部应力集中造成踏板断裂。踏板臂采用倾斜式的受力角度设计，匹配人体脚踝自然活动的行程范围，正常坐姿下脚踝从自然放松状态到最大踩踏行程的转动角度控制在25度以内，符合人机工程学的操纵舒适区间，长时间踩踏也不会造成脚踝的过度疲劳。

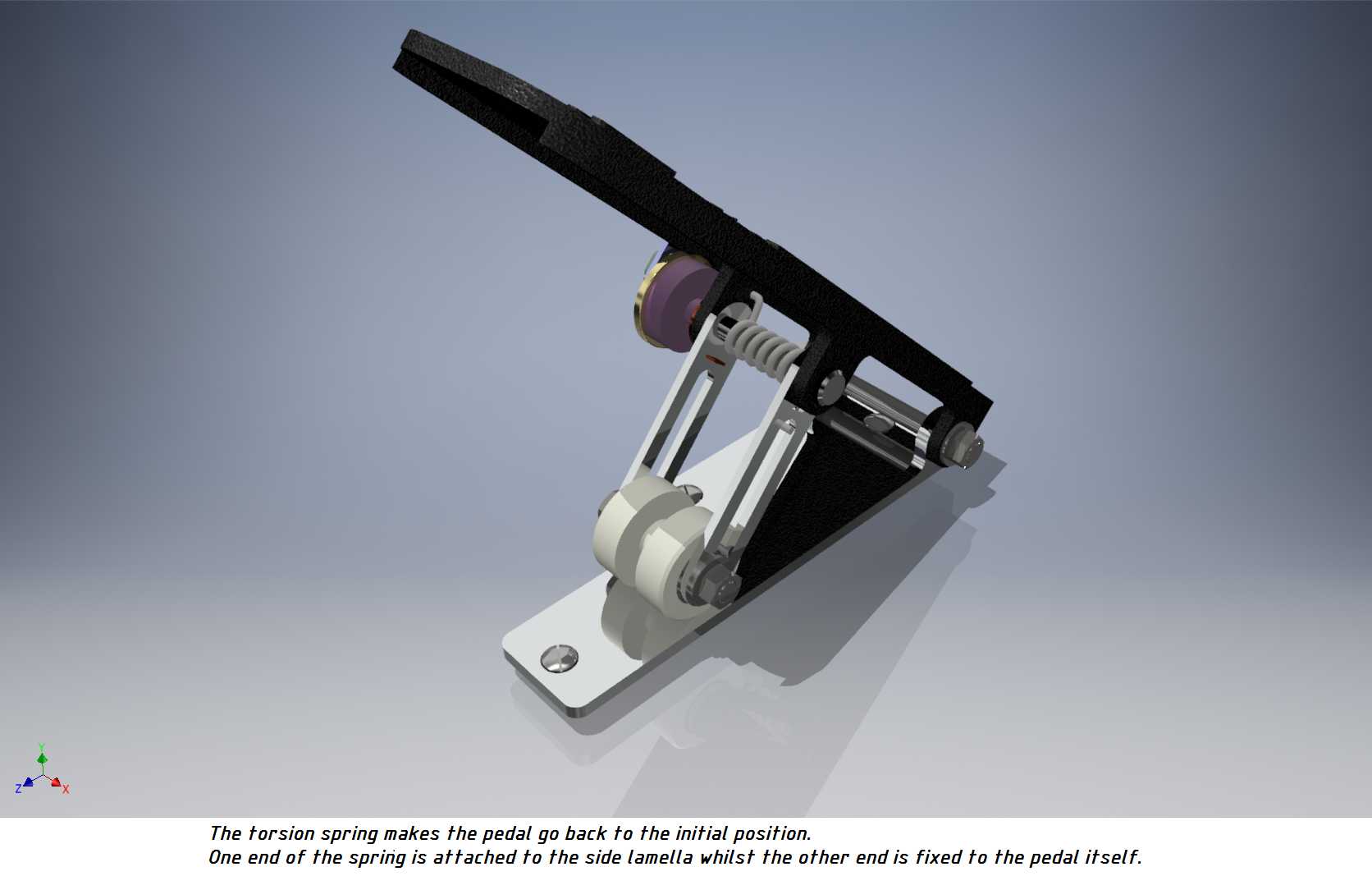

　　踏板底部的安装基座采用金属冲压成型结构，基座上预留了两个标准的安装固定孔位，孔位间距匹配主流车型的驾驶舱地板安装点位，安装时可以直接通过螺栓将基座固定在地板的加强支架上，不需要额外做打孔改装。基座内部集成了踏板的回位结构，采用扭簧配合阻尼结构的设计，扭簧提供踏板松开后的回位力矩，保证松开踏板后可以快速回到初始怠速位置，阻尼结构则可以抵消踩踏过程中的突兀感，让踩踏力度随行程线性变化，初始踩踏力度控制在15N左右，最大行程位置的踩踏力度不超过50N，匹配大部分驾驶员的脚部施力习惯。转轴位置采用自润滑衬套结构，不需要定期加注润滑脂，长期使用也不会出现卡滞、异响的问题，衬套的耐磨寿命可以满足百万次以上的踩踏循环，覆盖设备的全使用周期。

　　设计过程中首先确定的是踏板的行程边界，初始位置踏板面与地板的夹角为45度，最大踩踏行程下踏板面与地板的夹角为20度，整个行程的角度变化为25度，对应的信号输出从0到100%全区间覆盖，不会出现信号空程或者超程的问题。踏板的整体外轮廓尺寸控制在长220mm、宽80mm的范围内，安装基座的投影尺寸为长120mm、宽60mm，安装后距离地板的最大高度为180mm，不会占用过多的驾驶舱脚部空间，预留出足够的脚部活动余量，避免误碰周边的制动踏板或者离合踏板。踏面的边缘做了圆角过渡处理，没有尖锐的棱角，即使脚部误碰到踏板边缘也不会造成磕碰损伤。

　　在结构强度校核层面，踏板主体采用高强度工程塑料注塑成型，材料添加了玻璃纤维增强成分，弯曲强度可以达到120MPa以上，即使在最大踩踏力200N的极端工况下，踏板臂的最大变形量不超过2mm，不会出现塑性变形或者断裂的问题。基座的金属结构采用1.5mm厚的冷轧钢板冲压成型，表面做电泳防锈处理，安装孔位的位置做了局部翻边加强，固定螺栓拧紧后可以承受10N·m以上的拧紧力矩，不会出现安装孔开裂的问题。回位扭簧采用弹簧钢材质，经过淬火回火处理，扭矩衰减率在10万次循环后不超过5%，保证长期使用后回位性能不会出现明显下降。

　　从实际适配场景来看，该结构既可以适配传统的机械式拉索油门结构，只需要在基座侧面预留拉索固定卡槽和拉索绕转结构即可，也可以适配电子油门结构，只需要在转轴位置替换成角度传感器模块，不需要改动整体的踏板外形和安装尺寸，具备很强的平台化适配能力，可以覆盖从微型代步车到轻型工程设备的多种操纵需求。踏板的踩踏力度曲线经过多轮调校，前1/3行程力度增长平缓，对应日常行驶的小开度工况，方便精准控制车速，后2/3行程力度增长逐渐加快，对应大负荷加速工况，给驾驶员明显的力度反馈，避免误踩造成的动力突然输出。
