1U规格立方星主承力框架结构设计

　　在微纳卫星的快速迭代研发流程中，1U规格的立方星平台是目前高校、商业航天团队开展技术验证、载荷搭载的主流构型，这套结构方案完全围绕立方星的实际应用需求展开设计，适配近地轨道的技术试验、空间环境探测、业余无线电通信等多类任务场景，能够为星载的计算单元、通信模块、电源系统、传感载荷提供可靠的安装载体与力学防护。

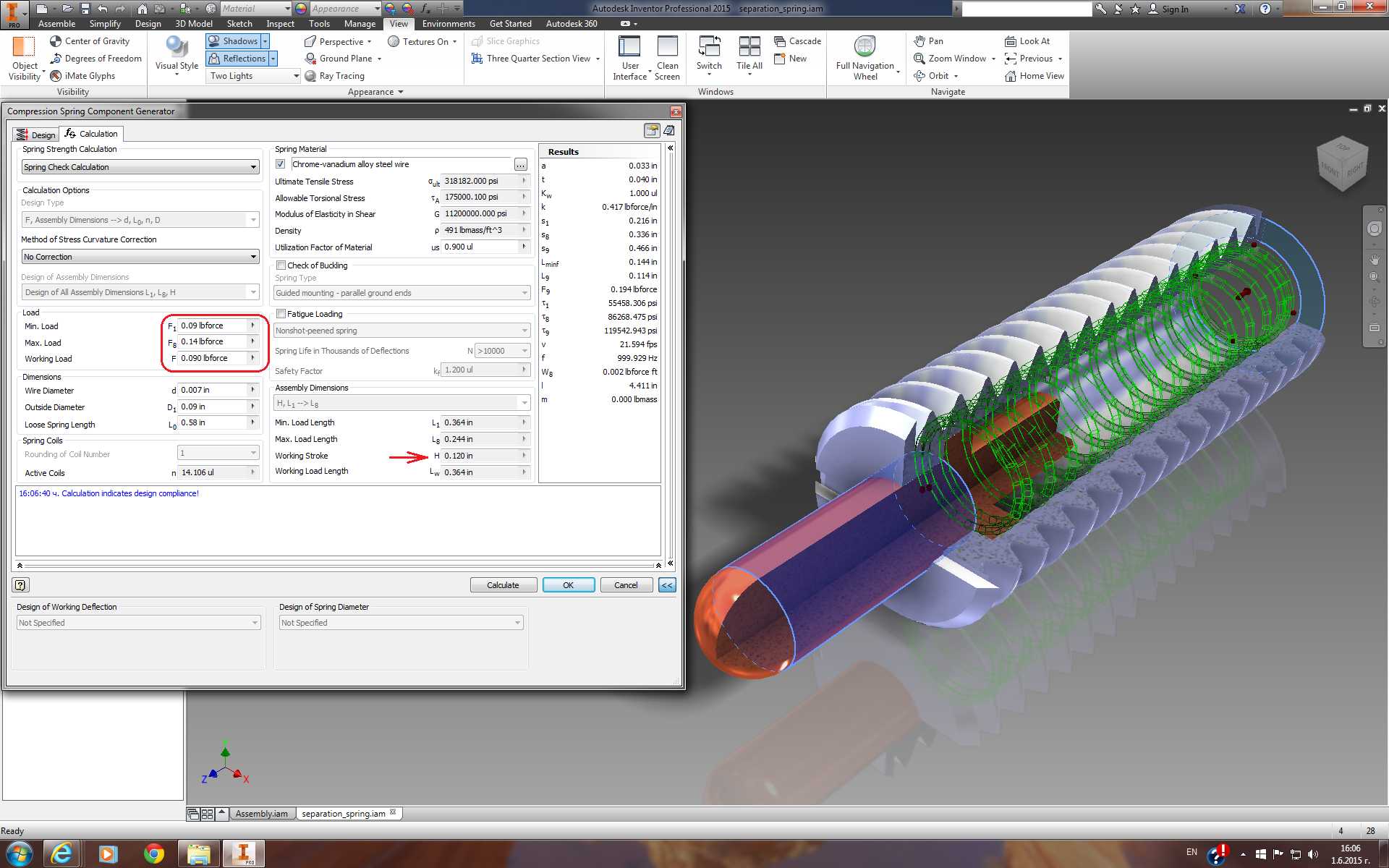

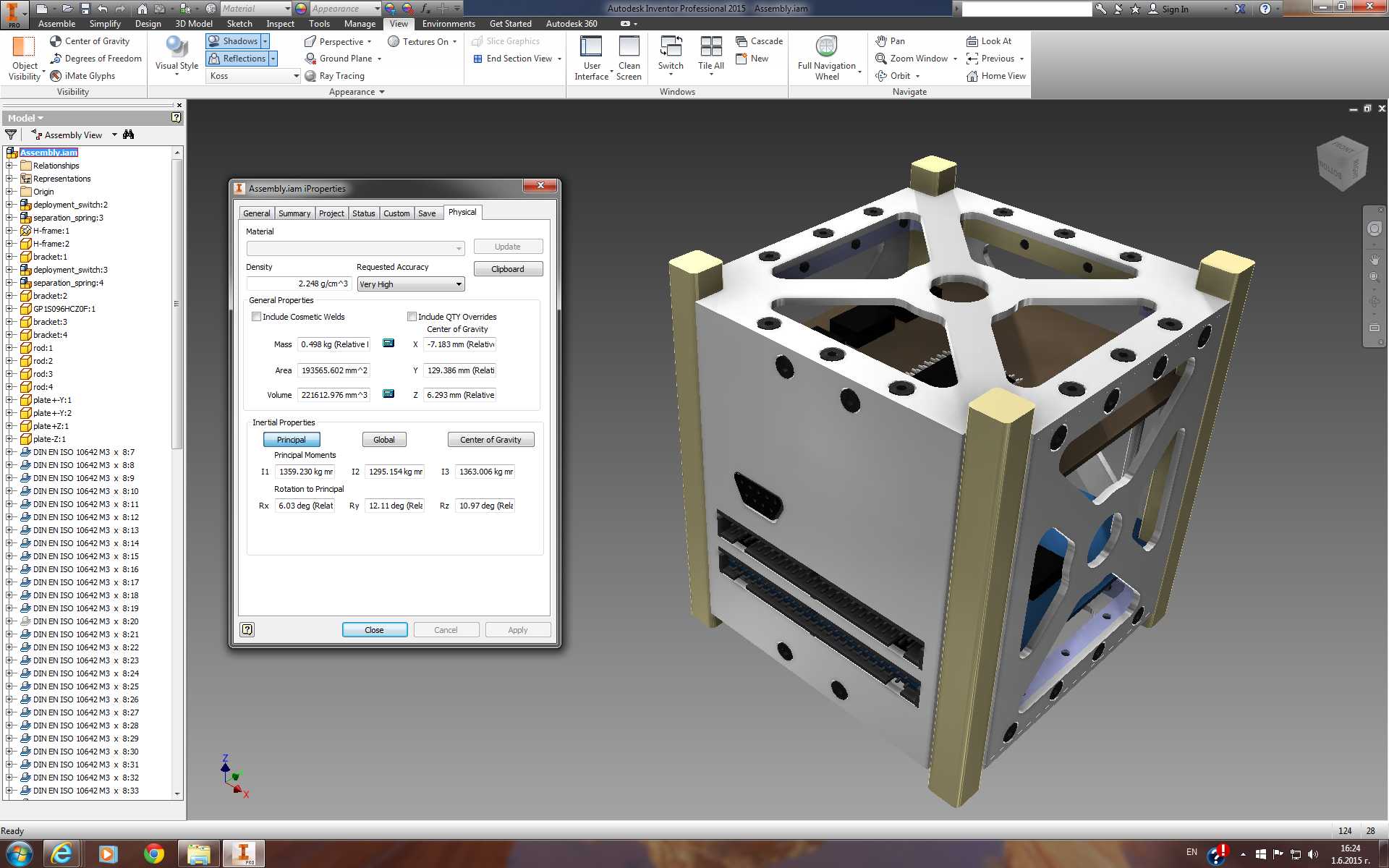

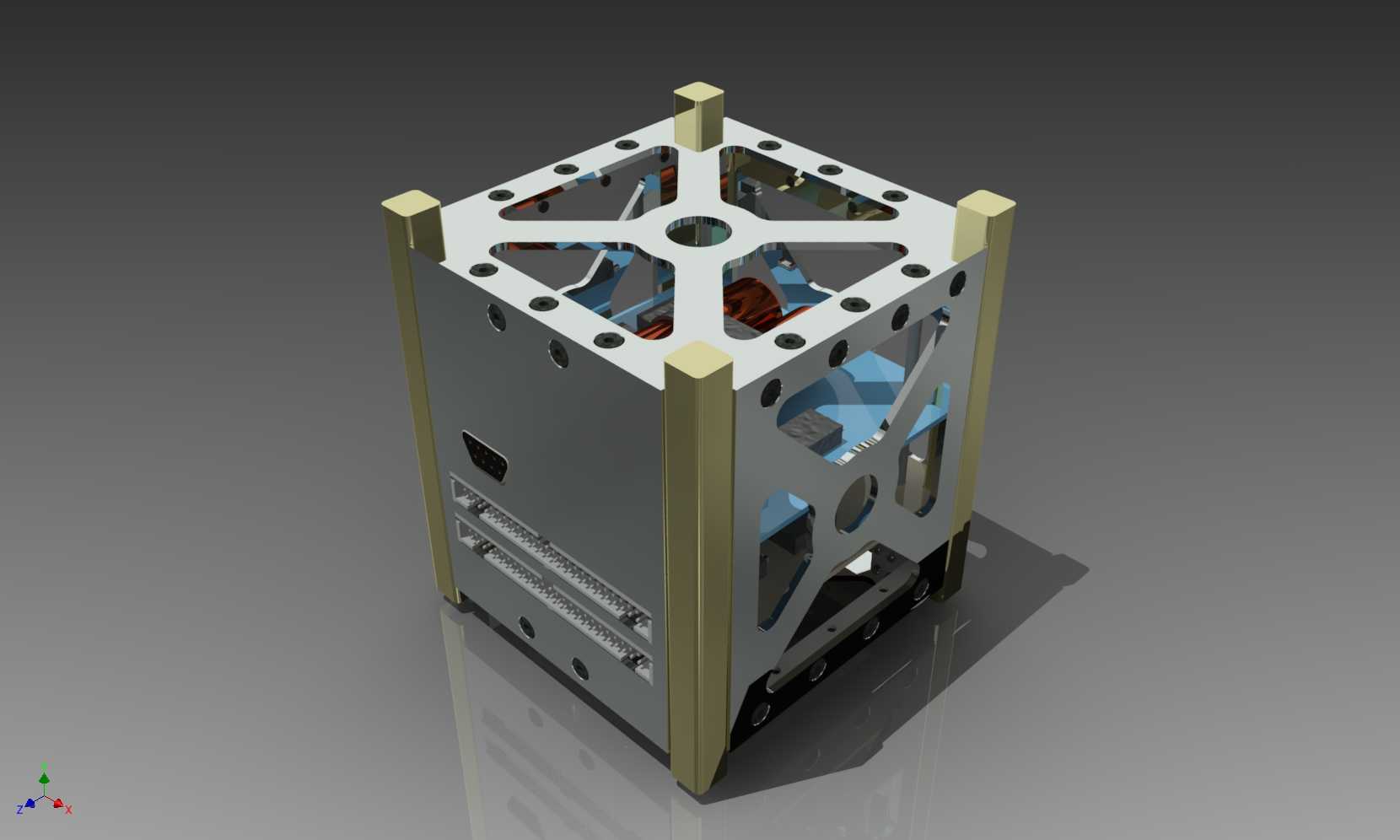

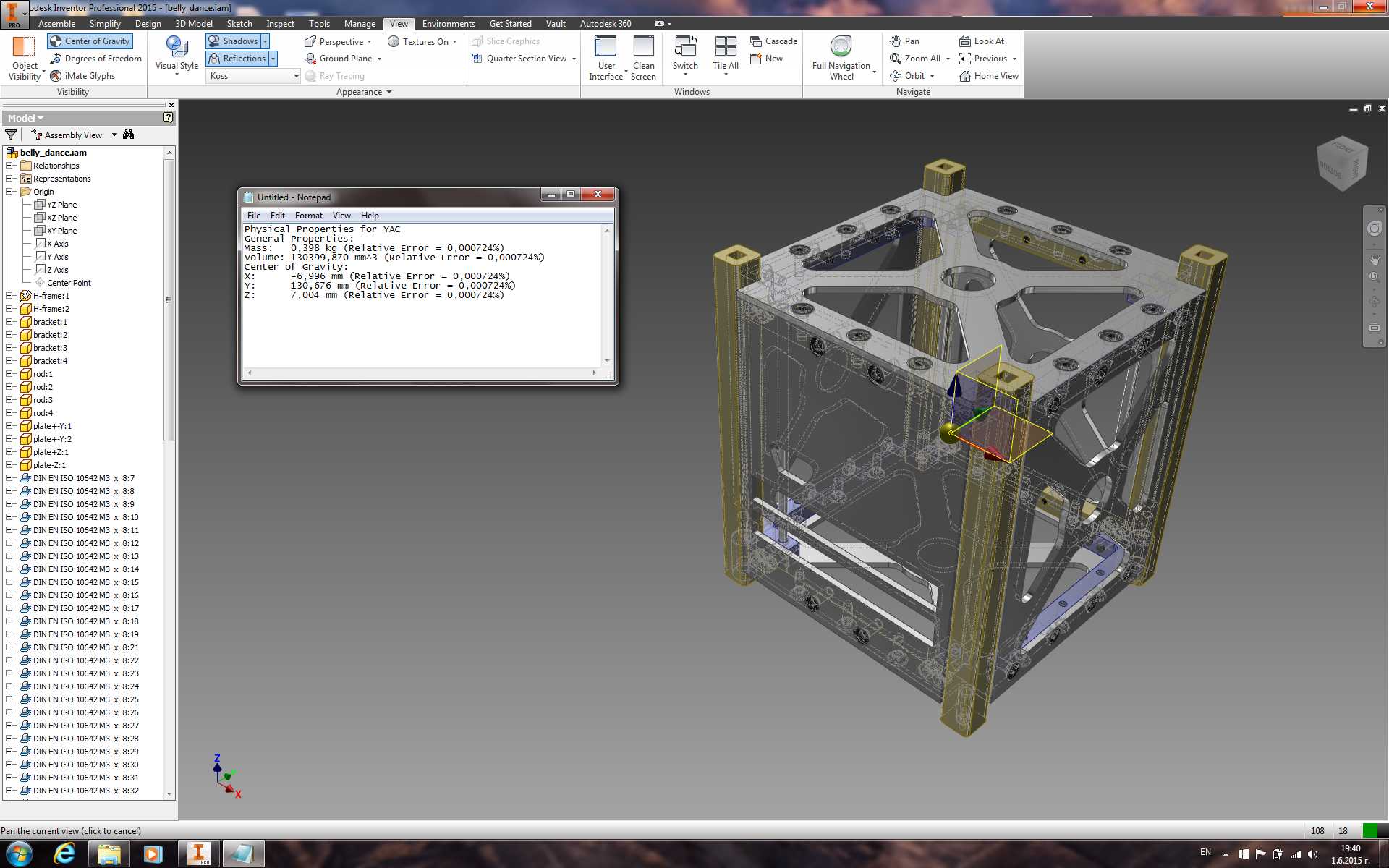

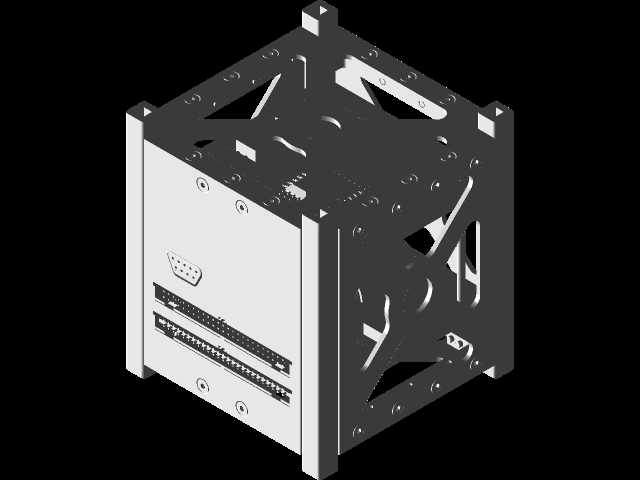

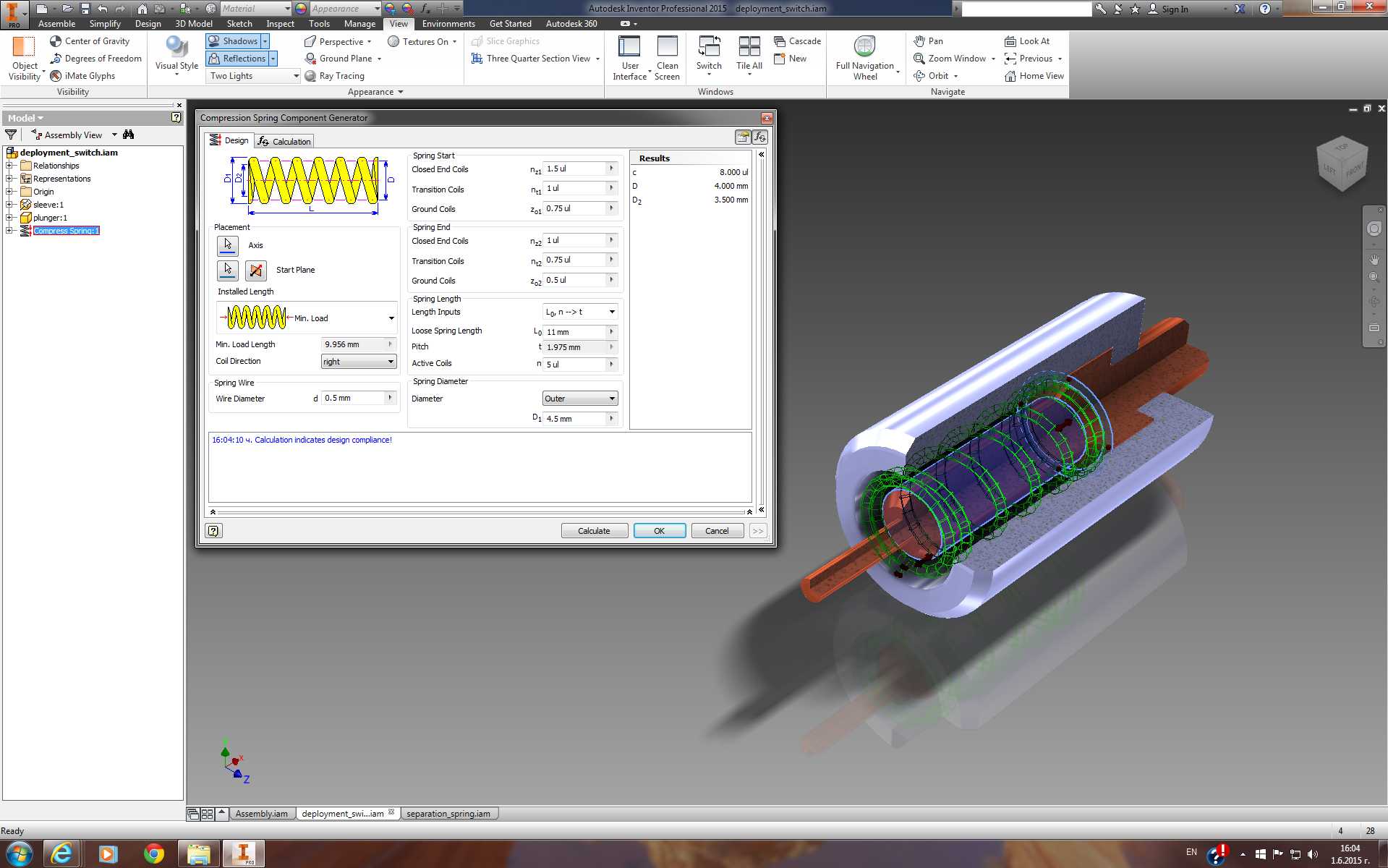

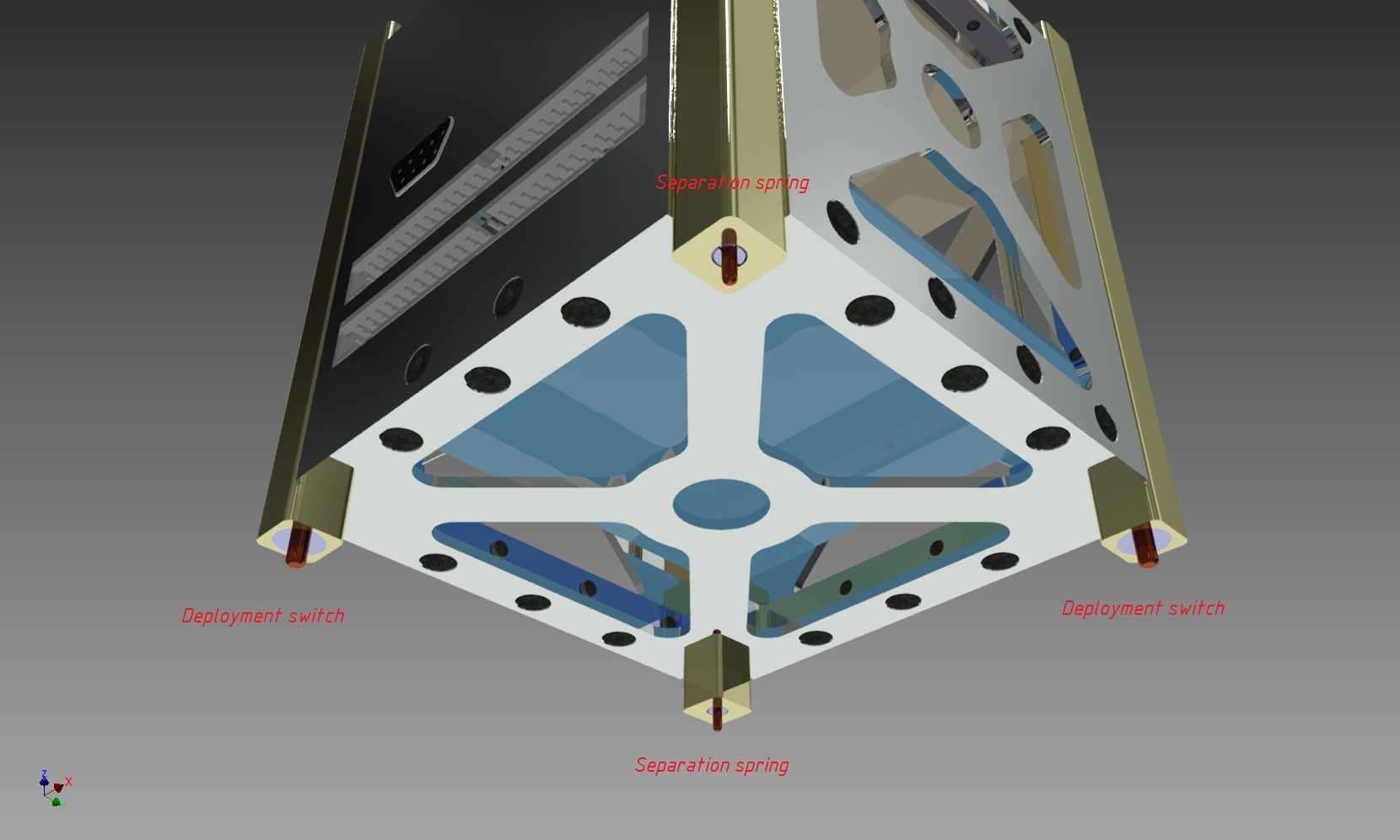

　　整套结构的外形严格遵循1U立方星的标准边界，三个维度的尺寸均控制在10cm，整体外廓没有超出标准立方星的安装公差要求，能够直接适配通用的立方星分离机构，不需要额外做适配转接设计，在卫星入轨分离阶段可以顺利通过分离弹簧的作用力完成弹射出舱，不会出现卡滞、干涉的问题。结构的主承力构件全部采用6061铝合金加工成型，这种材料的密度为2.7g每立方厘米，比强度表现优异，在保证结构整体刚度的前提下，将整星结构的总质量控制在0.483kg，能够留出更多的质量配额给有效载荷与电源、通信等分系统，对于载荷重量配额极其紧张的微纳卫星而言，这个重量控制水平能够大幅提升平台的任务适配能力。

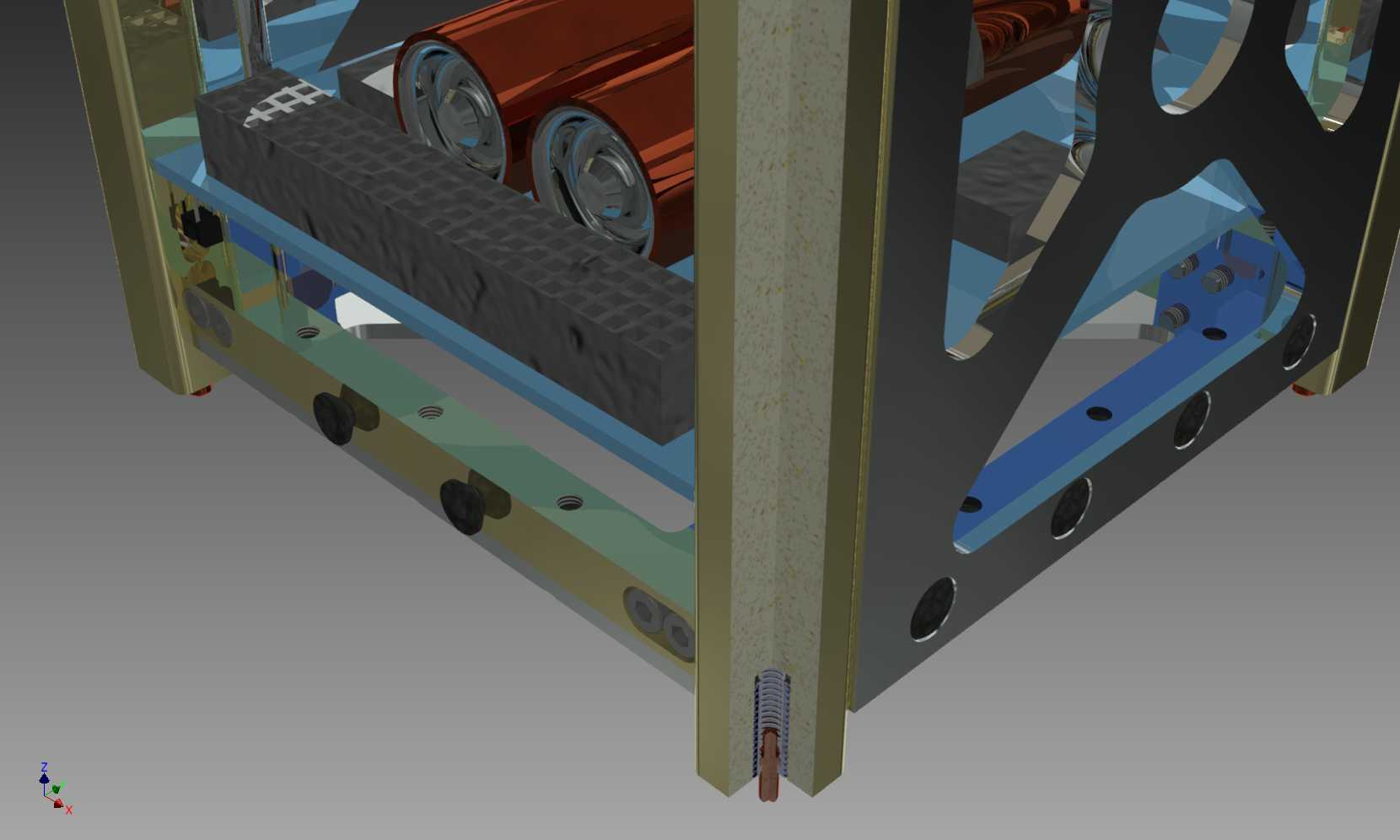

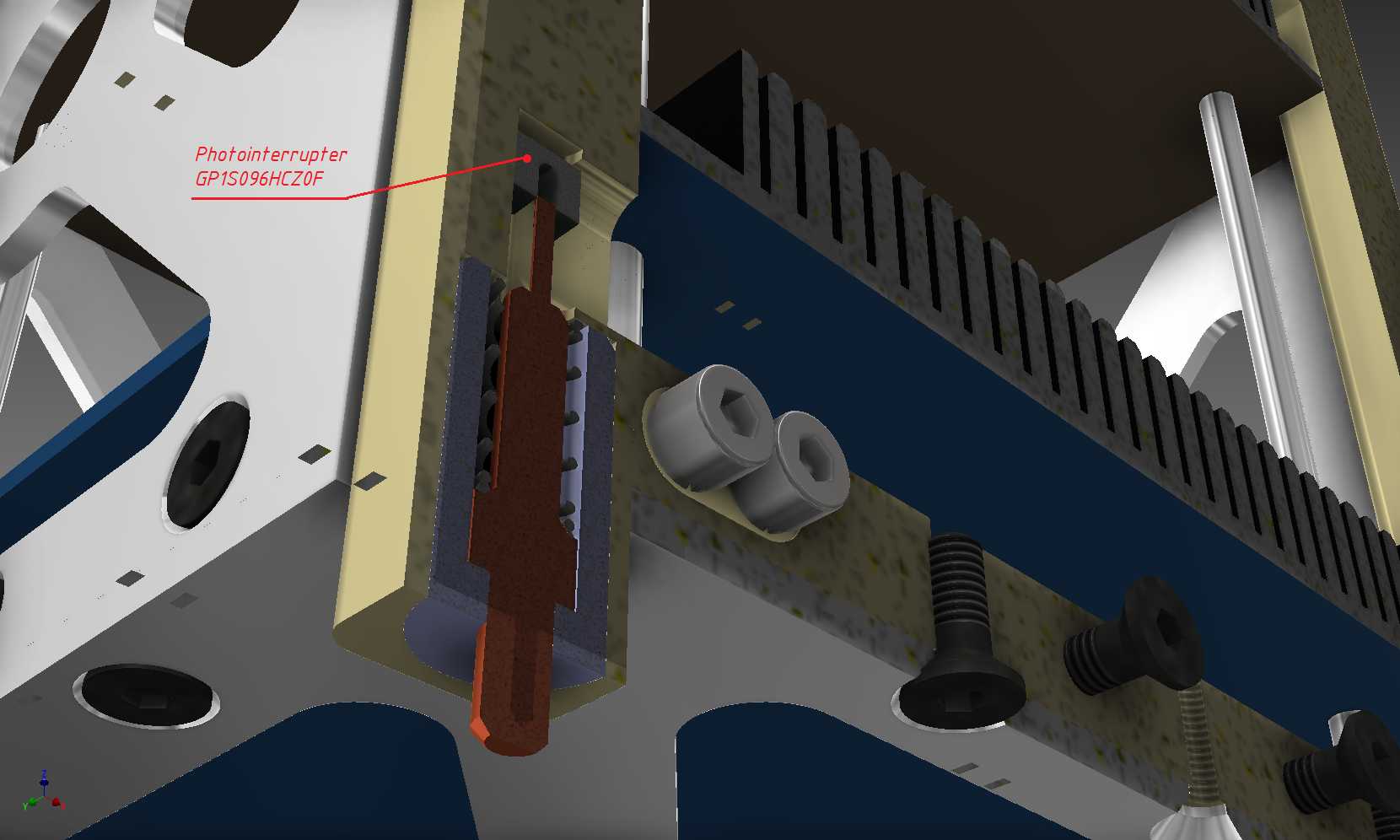

　　在结构的摩擦副设计上，针对需要反复拆装、存在相对运动趋势的连接部位，采用不锈钢440C与黄铜配对的摩擦组合，这种材料配对能够有效降低反复拆装过程中的磨损量，避免铝制构件直接接触产生的冷焊、咬合问题，在地面总装测试阶段可以实现多次拆装调整，不会因为连接部位的磨损影响装配精度，入轨后在真空、冷热交变的环境下，也能避免接触部位的材料冷焊导致的机构失效问题。结构的整体构型没有采用复杂的异形曲面设计，所有的构件都以简单的平面、规则孔位为主，这种设计思路一方面是降低加工难度，不需要五轴联动等复杂加工设备，普通的三轴数控铣床就可以完成所有零件的加工，能够压缩小批量试制的成本与周期；另一方面这种规则的结构形式也方便后续的改型调整，当需要搭载不同尺寸的载荷时，只需要在对应的安装面上调整孔位，不需要对整体承力框架做颠覆性的修改。

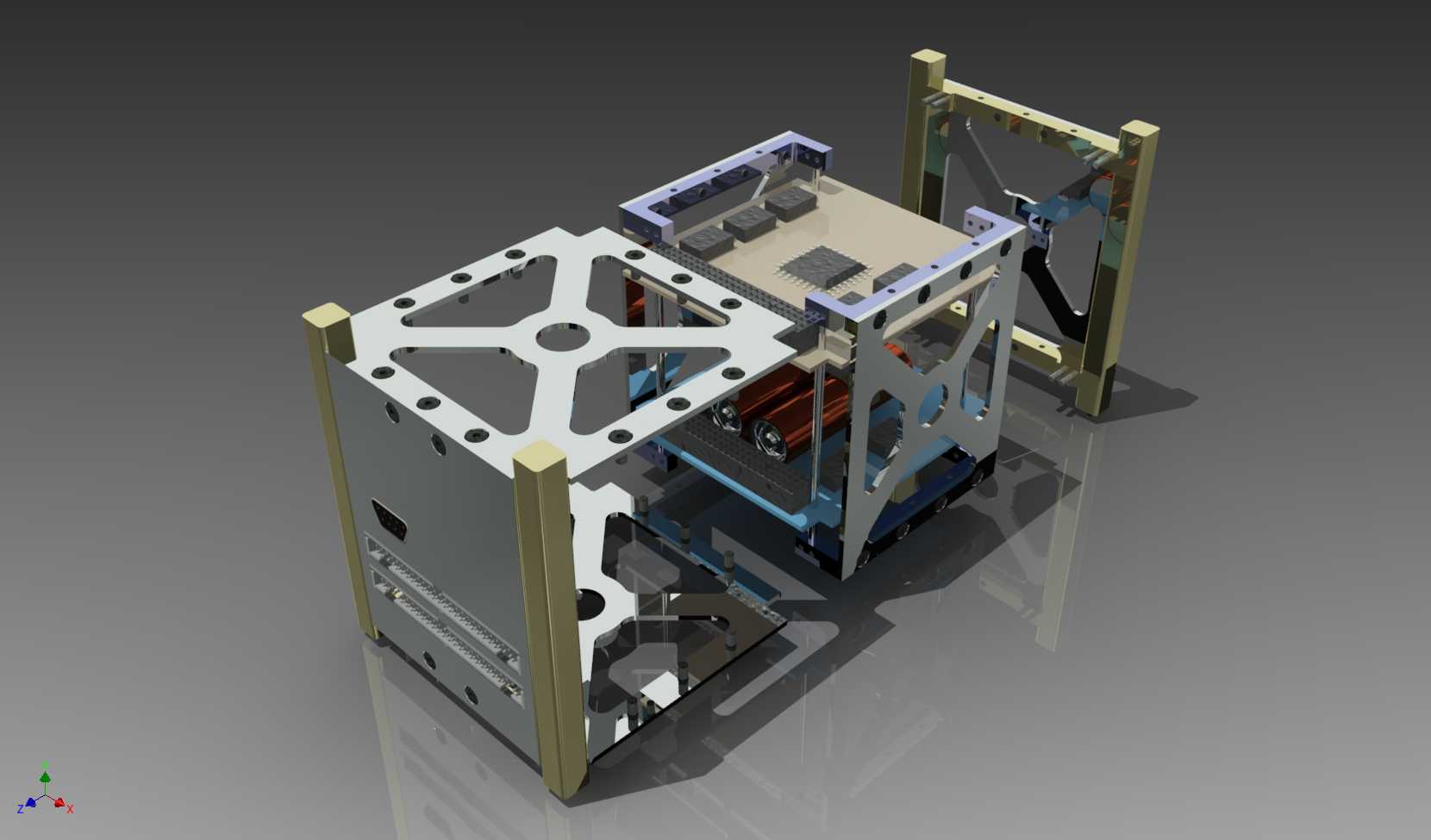

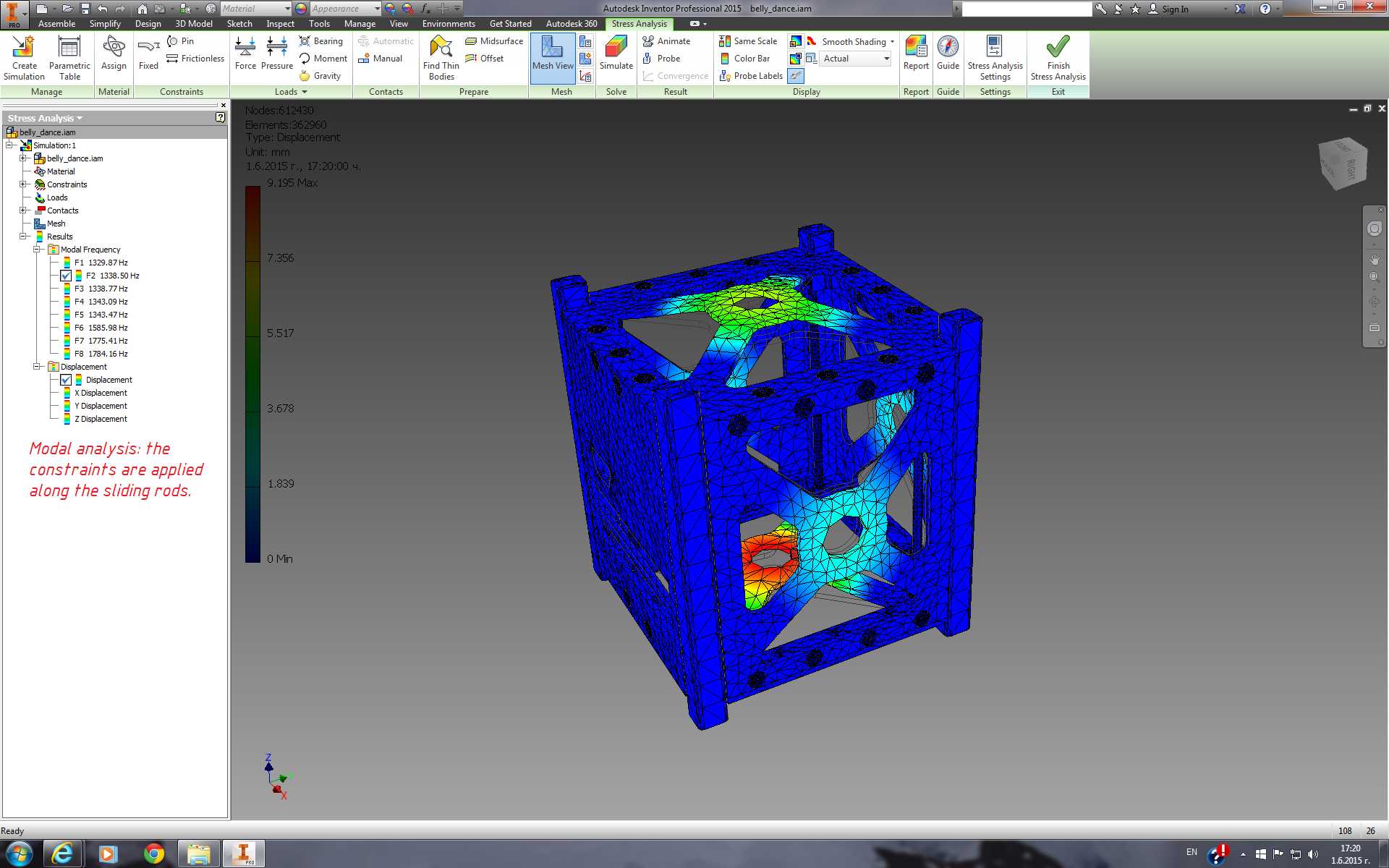

　　框架的侧面设计了大面积的镂空减重结构，这些镂空区域并不是随意开设的，所有的镂空边界都经过了受力路径的优化，在切除非承力区域多余材料的同时，保证了主承力路径上的材料连续，不会因为减重开孔导致结构刚度的大幅下降，同时这些镂空区域也为星载设备的散热提供了通路，星载计算机、功率器件工作时产生的热量，可以通过镂空区域直接向空间辐射，不需要额外设计复杂的导热路径，简化了整星的热控设计难度。框架的四个棱边设置了纵向的支撑立柱，这些立柱是整个结构的主要承力部件，在发射阶段的过载、振动环境下，能够将载荷均匀传递到分离机构的对接面上，避免局部应力集中导致的结构变形，同时立柱上预留了标准化的安装孔位，能够兼容PC/104规格的嵌入式计算机板卡，这类板卡是目前星载计算单元的主流选型，安装时只需要通过螺柱将板卡逐层固定在立柱的对应孔位上，不需要额外设计定制化的安装支架，大幅缩短了星载设备的集成周期。

　　在设计过程中，所有的尺寸公差、安装孔位都严格对照立方星设计规范的修订版本要求进行校核，包括分离机构的对接面平面度、安装孔的位置度、外廓尺寸的公差带，都控制在规范允许的范围内，不需要做额外的适配修改就可以匹配通用的立方星部署器。整套结构没有采用特殊的专利保护设计，所有的结构形式、连接方式都属于通用的工程设计方案，研发团队可以直接在这个基础框架上做针对性的改型，调整内部的安装布局、开孔位置来适配不同的载荷需求，不需要考虑专利限制的问题，非常适合初创团队、高校课题组快速完成立方星平台的结构搭建，缩短从方案设计到飞行样机的研发周期。在地面测试阶段，这套框架的规则外形也方便开展振动试验、热真空试验的装夹，不需要设计专用的试验工装，直接利用标准的立方星对接接口就可以完成试验台的安装固定，进一步降低了地面验证环节的成本与准备时间。
