阿基米德螺旋钻夹头配套微型钻孔工具结构

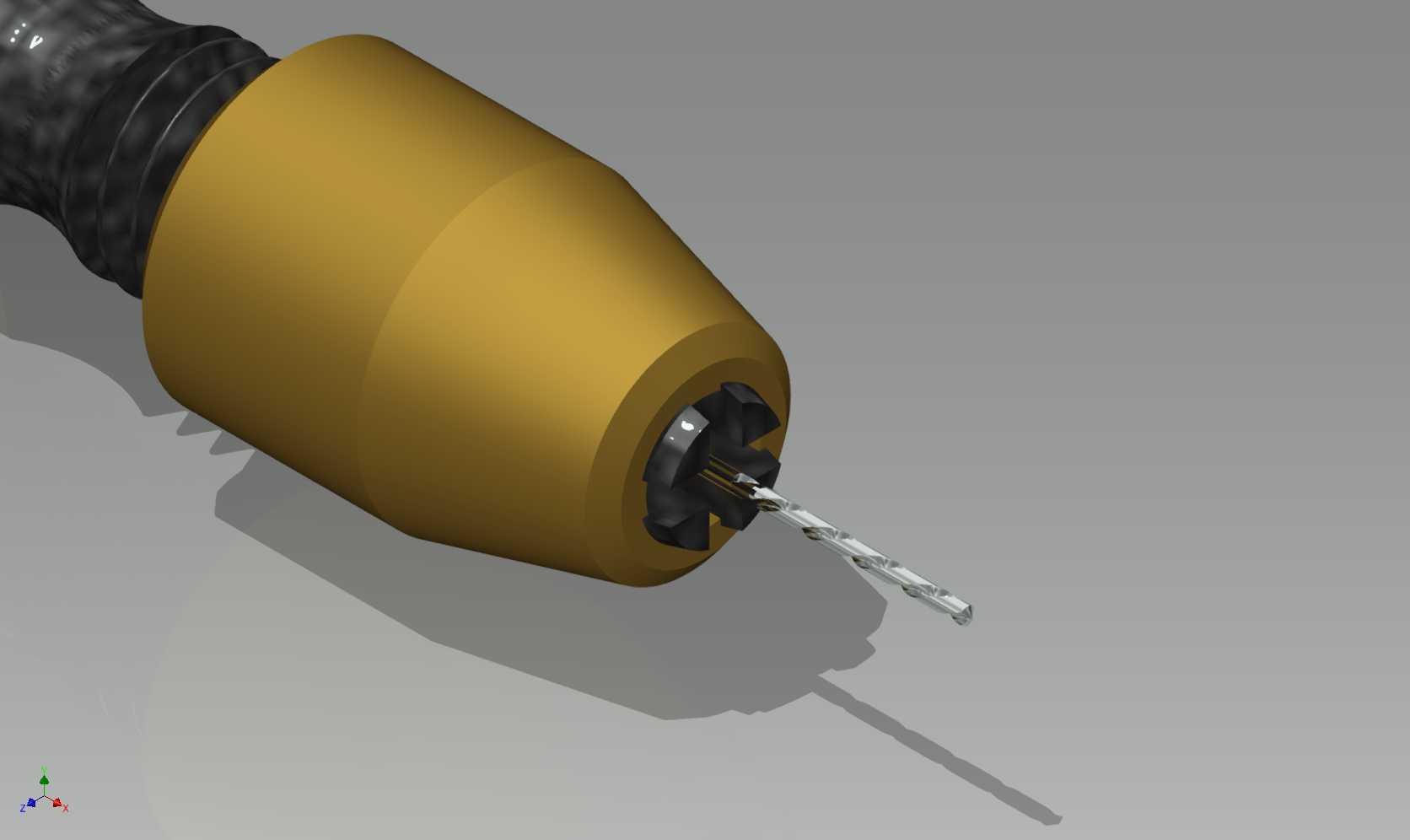

　　这套微孔加工用螺旋钻具，核心适配精密小件的微小孔钻削工况，日常在电子元器件引脚孔加工、精密仪表零件修配、首饰精细打孔、模型制作扩孔这类需要毫米级甚至亚毫米级孔径的场景里使用频率极高，相比普通手电钻的大扭矩高转速输出，这类螺旋进给的钻具能更好控制进给量，避免钻削时用力过猛导致钻头折断、工件被顶穿的问题。从结构设计来看，钻夹头部分采用锥面锁紧结构，外层的黄铜色锁紧套做了防滑的锥度外形，旋转锁紧套时，内部的三爪卡瓣会沿锥面同步向内收拢，能牢牢夹持直径0.3mm到3mm区间的细小钻头，三爪的同轴度公差控制在0.02mm以内，保证钻头装夹后不会出现偏摆，钻削时孔位的同轴度能满足精密装配的要求。夹头尾部的黑色握持段做了防滑的滚花纹理，

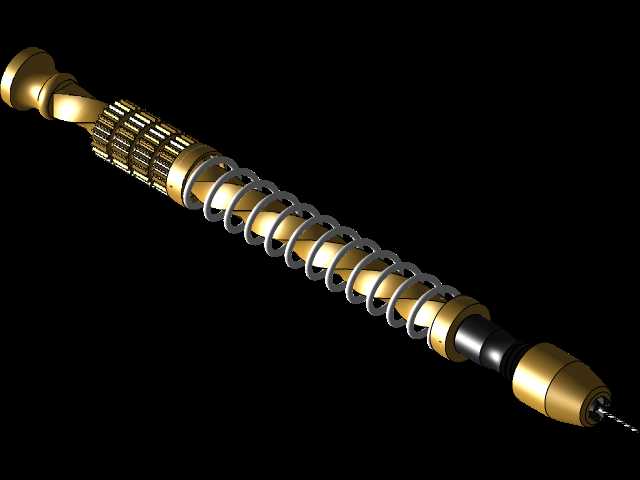

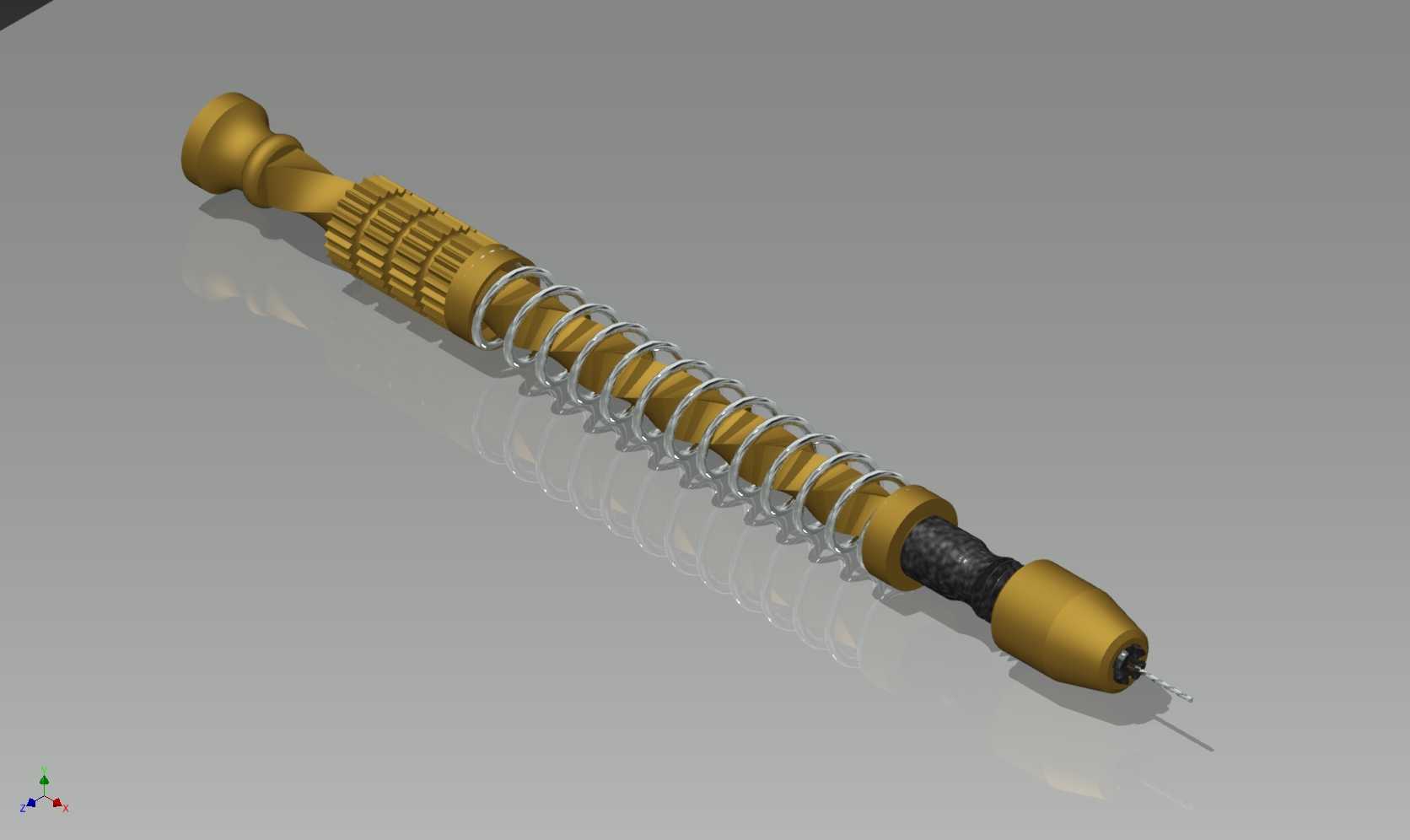

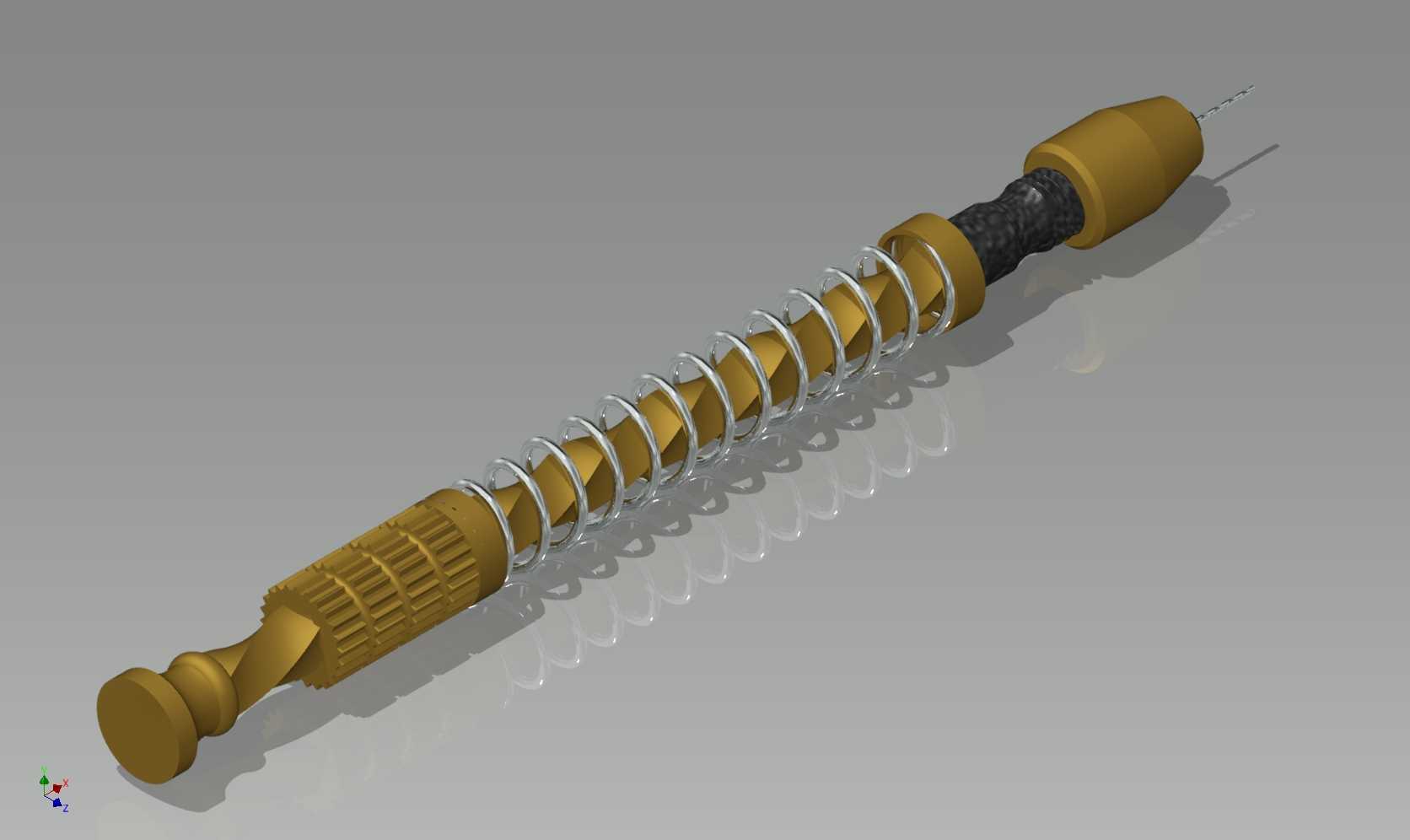

　　手动操作时能提供足够的摩擦力，即便手上沾有少量切削液也不会打滑，握持段的直径设计为28mm，符合成年人单手握持的人机工程尺寸，长时间操作也不会产生明显的手部疲劳。螺旋进给的结构藏在握持段内部，通过阿基米德螺旋槽的传动，按压尾部时钻夹头会带着钻头做匀速的轴向进给，进给行程控制在25mm，足够覆盖绝大多数薄板类零件的微孔钻削深度需求，进给的阻尼经过调校，每毫米进给的按压力在15N左右，操作时能清晰感知钻削的阻力变化，遇到材质较硬的工件时可以及时调整按压力度，避免钻头崩断。安装边界上，这套钻具不需要额外的电源或者气源配套，整体长度控制在120mm，最大外径35mm，可以在狭小的设备内部空间里完成现场修配钻孔作业，

　　不需要将工件拆卸到钻床工位，大幅提升现场修配的效率。钻夹头的三爪采用淬火合金钢材质，表面硬度达到HRC58-62，长期装夹钻头也不会出现爪口磨损导致的夹持打滑问题，外层锁紧套采用锌合金压铸成型，表面做了仿古铜的氧化处理，兼顾握持手感和防锈能力，在湿度较大的车间环境里存放也不容易出现锈蚀卡滞的问题。实际使用时，针对不同材质的工件可以搭配不同材质的微型钻头，加工塑料件时使用高速钢钻头即可，加工薄铜片、铝片这类有色金属时可以搭配含钴高速钢钻头，加工淬火后的薄钢片时可以更换硬质合金微型钻头，夹头的锁紧结构都能稳定夹持，不会出现钻头松脱的情况。钻削过程中，螺旋进给的结构能保证钻头的进给方向始终和轴线保持一致，

　　不会出现手动捏着钻头钻孔时的偏斜问题，加工出来的孔壁粗糙度能达到Ra1.6，不需要额外的铰孔工序就能满足精密装配的要求。针对很多新手操作微型钻头容易断钻的问题，这套结构的进给阻尼设计有过载保护的特性，当钻削阻力超过阈值时，螺旋传动会出现轻微的打滑，避免过大的轴向力直接作用在钻头上，能有效降低微型钻头的折断概率，日常加工0.5mm以下的微孔时，钻头的使用寿命比直接手持钻头钻孔提升3倍以上。夹头的前端做了倒角过渡，钻孔时可以尽可能贴近工件表面，减少钻头伸出夹头的长度，提升小直径钻头的刚性，避免钻头过长出现的弯曲断钻问题，倒角的尺寸为15度，不会遮挡钻孔时的操作视线，能清晰对准工件上的划线孔位，保证孔位的位置精度控制在0.1mm以内。日常维护时，只需要定期在螺旋传动槽和夹头锥面位置涂抹少量的润滑脂，就能保证锁紧和进给动作的顺畅，不需要复杂的拆解保养，适合车间一线操作人员长期使用。
