微型双法兰滚珠丝杠传动结构

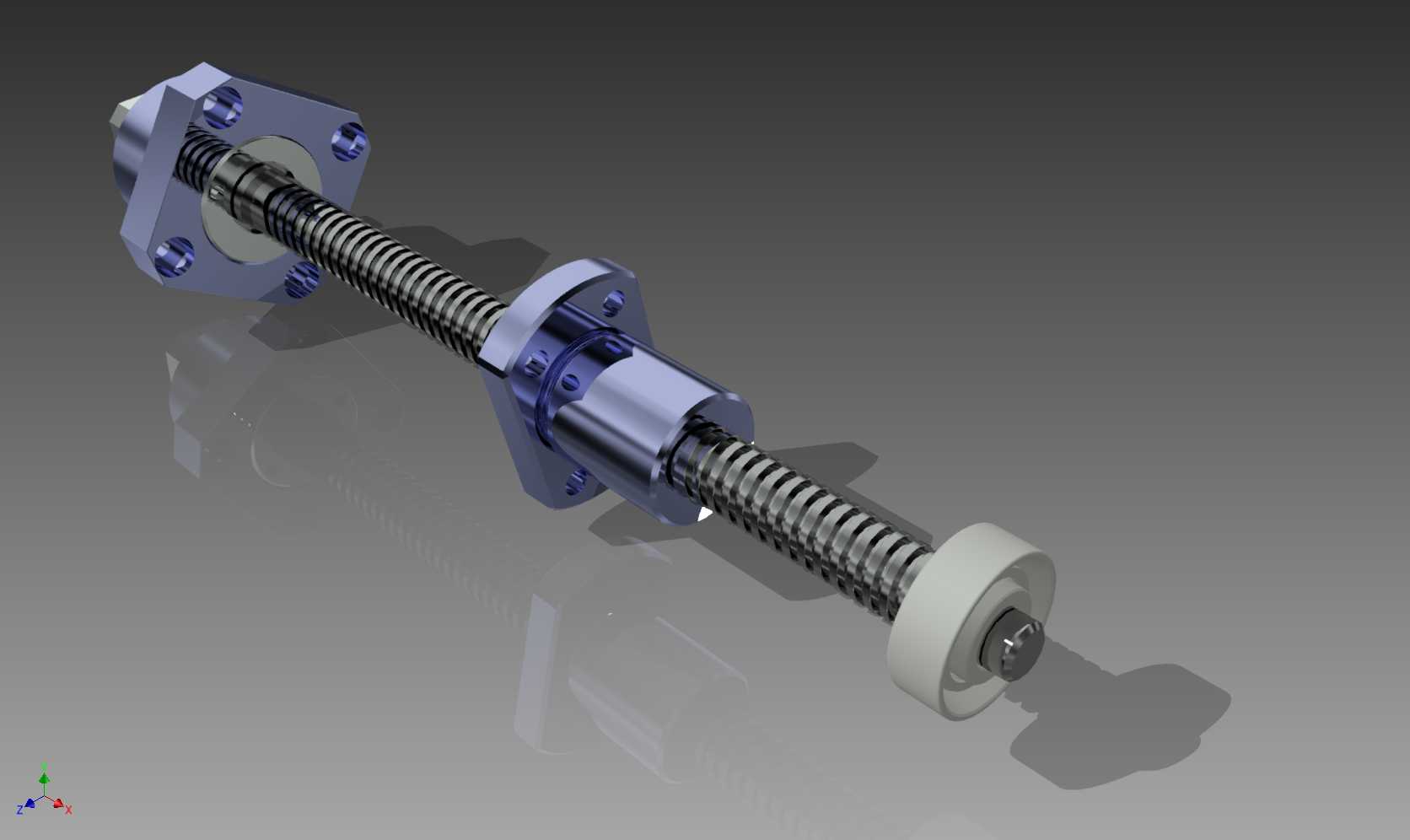

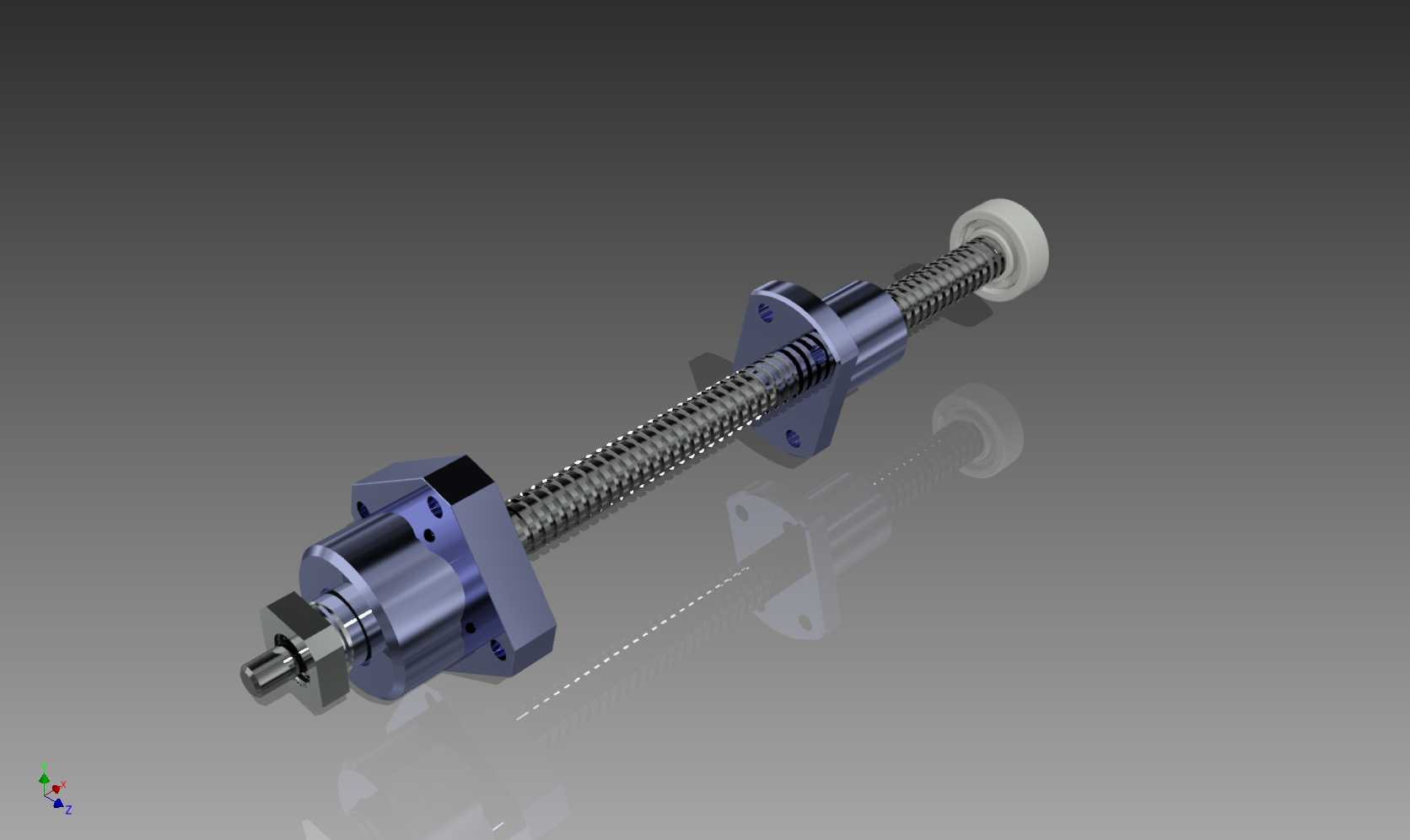

　　在小型自动化模组、桌面级精密进给工位、检测设备微调机构这类对安装空间有严格限制的场景里，微型滚珠丝杠的选型往往需要兼顾传动精度、安装便捷性与结构紧凑度，本次呈现的双法兰式微型滚珠丝杠结构，正是针对这类窄空间精密传动需求完成的结构设计。从实际安装边界来看，该丝杠采用两端法兰式螺母支撑结构，两个带安装孔的法兰盘可直接通过螺栓锁紧在设备安装立板或滑台基座上，不需要额外加工复杂的螺母座定位槽，能大幅缩减安装环节的加工量与装配调试时间，适配板厚在8-15mm区间的安装基板，法兰盘上的安装孔采用对称均布设计，可兼容不同方向的走线与周边部件避让需求。丝杠轴端的结构设计充分考虑了实际传动链路的连接需求，一端预留了联轴器对接的轴颈，

　　可直接连接步进电机或伺服电机的输出轴，轴颈处加工有平位，可配合顶丝实现无间隙传动连接，避免高速往复运动时出现轴连接打滑的问题；另一端设置了缓冲限位结构，采用非金属缓冲轮设计，当滑台运行到行程极限位置时，缓冲轮可直接接触设备端的限位挡块，吸收运动冲击，避免螺母直接碰撞硬限位造成滚道凹陷、滚珠卡滞的问题，同时也能降低限位碰撞产生的噪音，适配对运行静音有要求的桌面检测类设备。从功能特性层面来看，该结构虽然属于微型规格的滚珠丝杠，但依然保留了滚珠丝杠传动的核心优势，相比同规格的滑动丝杠，其传动效率可提升至90%以上，驱动扭矩仅为滑动丝杠的三分之一，能有效降低配套驱动电机的功率选型要求，在电池供电的便携类自动化设备中，

　　可显著延长设备的续航时长。螺母内部的滚道采用圆弧截面设计，可实现滚珠的循环滚动，将传统滑动摩擦转化为滚动摩擦，长时间往复运行的磨损量极低，能长期保持稳定的传动精度，避免滑动丝杠常见的使用一段时间后间隙增大、进给卡顿的问题。在设计思路上，该结构优先考虑了装配的便捷性，两个法兰盘与螺母主体采用分体式锁紧结构，装配时可先将法兰盘固定在设备基座上，再穿入丝杠完成螺母与丝杠的配合，不需要在狭小的设备内部完成复杂的螺母对位操作，对于内部空间紧凑、操作空间受限的小型设备来说，这种设计能大幅降低装配难度，减少后期维护拆卸的工作量。丝杠的导程设计适配小型设备的进给速度需求，既可以满足检测工位的微米级微调进给，也能实现短行程内的快速往复移动，

　　兼顾精度与效率。需要注意的是，该结构的螺母未内置滚珠，在实际加工装配时需要根据滚道尺寸选配对应直径的滚珠，完成预紧调整后才能实现无间隙传动，预紧力的调整需要结合实际使用场景的负载与精度要求确定，预紧力过大会增加运行阻力、加剧磨损，预紧力过小则会出现传动间隙，影响进给精度。在实际应用中，这类微型滚珠丝杠常被用在3D打印机的Z轴进给机构、光学检测设备的镜头调焦机构、小型点胶机的进给滑台、医疗检测设备的样本移送机构中，这些场景普遍负载不大，但对传动的平稳性、定位精度、安装空间有较高要求，该结构的双法兰安装形式能直接适配这类设备的薄板安装结构，不需要额外设计厚重的螺母安装座，能有效降低设备整体重量与结构复杂度。从外形尺寸的适配性来看，该丝杠的公称直径属于微型规格，整体径向尺寸远小于常规工业级滚珠丝杠，可嵌入到直径空间受限的管状结构或窄幅滑台中，丝杠的有效行程可根据实际设备需求进行裁切调整，法兰盘的安装孔位可根据不同设备的安装孔距做适配性修改，具备较强的场景适配能力。在三维建模过程中，该结构完整还原了法兰安装面的定位止口、丝杠轴端的平位、缓冲轮的安装槽、螺母滚道的螺旋线型等细节，可直接用于设备的整体装配干涉检查、运动仿真验证，也能作为选型参考，辅助工程师快速完成小型进给机构的结构设计，减少重复建模的工作量。
