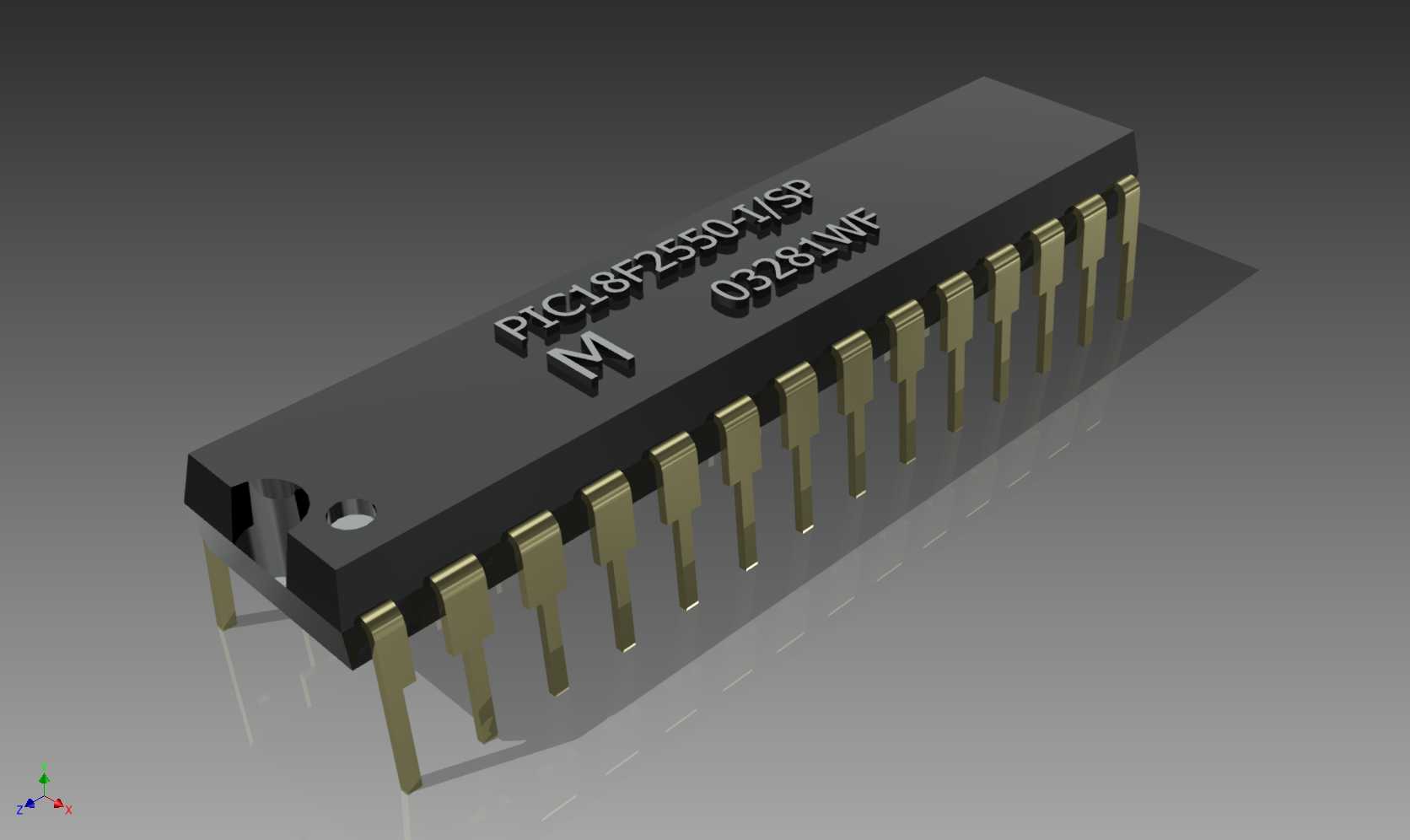

PIC18F2550型28针DIP封装单片机结构

　　在工业控制板卡开发、小型嵌入式设备样机验证、教学实验平台搭建的场景中，直插封装的8位微控制器是硬件工程师做原型验证时最常选用的核心器件，这款PIC18F2550对应的28针裸泳封装三维结构，完全还原了量产直插芯片的真实外形与安装边界，能直接用于PCB布局阶段的干涉检查、整机外壳装配的空间预留，以及教学演示场景下的元器件结构展示。

　　从实际选型使用的角度看，这款芯片属于带USB通信功能的8位PIC系列单片机，常被用于小型数据采集模块、USB接口的外设控制板、简易工业传感器信号转换节点、学生电子竞赛的控制核心，直插DIP封装的优势在于无需回流焊设备，手工焊接即可完成样机制作，也方便后期调试时的芯片拆换，非常适合小批量试产、实验室开发阶段使用。做结构设计时，很多工程师容易忽略芯片本体与周边接插件、散热片、外壳加强筋的空间干涉，这个三维模型完整还原了芯片的塑封本体外形、引脚的排布角度与伸出长度、本体上的定位缺口与标识点位置，能直接导入装配体中完成空间校验，避免后期打样出现芯片装不进去、引脚与周边结构件短路的问题。

　　设计这个三维模型的时候，完全参照实际量产芯片的尺寸公差做还原：塑封本体的长度、宽度、厚度都按照器件手册的标称尺寸建模，28根直插引脚的间距严格遵循2.54mm标准DIP封装的脚距，每根引脚的截面尺寸、伸出塑封本体的长度、引脚的弯折角度都和实物一致，本体表面的丝印标识、定位凹口、1脚标识的位置都做了还原，甚至塑封本体表面的细微脱模斜度都做了体现，不会出现模型尺寸和实物偏差导致的装配错误。安装边界方面，模型预留了芯片插装到标准IC插座后的额外高度空间，也考虑了手工焊接时引脚穿出PCB背面的焊盘长度，在做整机内部布局的时候，可以直接以这个模型的最大外轮廓作为元器件的占位边界，不需要额外预留冗余空间，能有效压缩板卡的整体尺寸，提升结构紧凑度。

　　在实际的设备应用中，这款单片机常被布置在控制板的边缘位置，方便USB接口的引出，建模时也还原了芯片本体的高度差，在做外壳开孔、接口对位的时候，能直接通过模型核对USB接口与外壳开孔的同轴度，避免出现接口歪斜、插头插不到位的问题。另外对于做教学演示模型、工业设备拆装实训台的开发者来说，这个高精度的芯片模型可以直接用于虚拟拆装场景，还原直插芯片从IC插座插拔的整个过程，帮助初学者快速认识直插封装IC的结构特点与安装方向，避免实际操作时出现芯片插反烧坏的问题。不同于很多简化的元器件模型只做个方块占位，这个模型还原了引脚的真实形态，在做PCB的3D预览时，能直观看到引脚和焊盘的对位情况，检查封装库的引脚排布是否正确，减少因为封装画错导致的废板问题。对于做自动化设备测试治具的工程师来说，这个模型也可以用于治具顶针的位置布局，核对测试点与芯片引脚的对应位置，避免顶针顶到芯片本体造成器件损坏。
