经典硬式浮空齐柏林飞艇结构设计

　　这款硬式浮空飞艇的结构设计，核心围绕低空低速浮空作业场景的实际需求展开，区别于常见的软式小型飞艇，其采用全骨架承力的硬式布局，在早期航空探索阶段承担过长距离跨洋客运、远程侦察、低空测绘等核心任务，即便在当代，这类大载重浮空平台也在低空观光、应急通信中继、林区巡护、大重量物资短途转运场景中具备独特应用优势，不需要长距离跑道即可完成垂直起降，留空时间远高于常规固定翼飞行器与旋翼机型，单位载重的飞行能耗远低于传统航空载具。

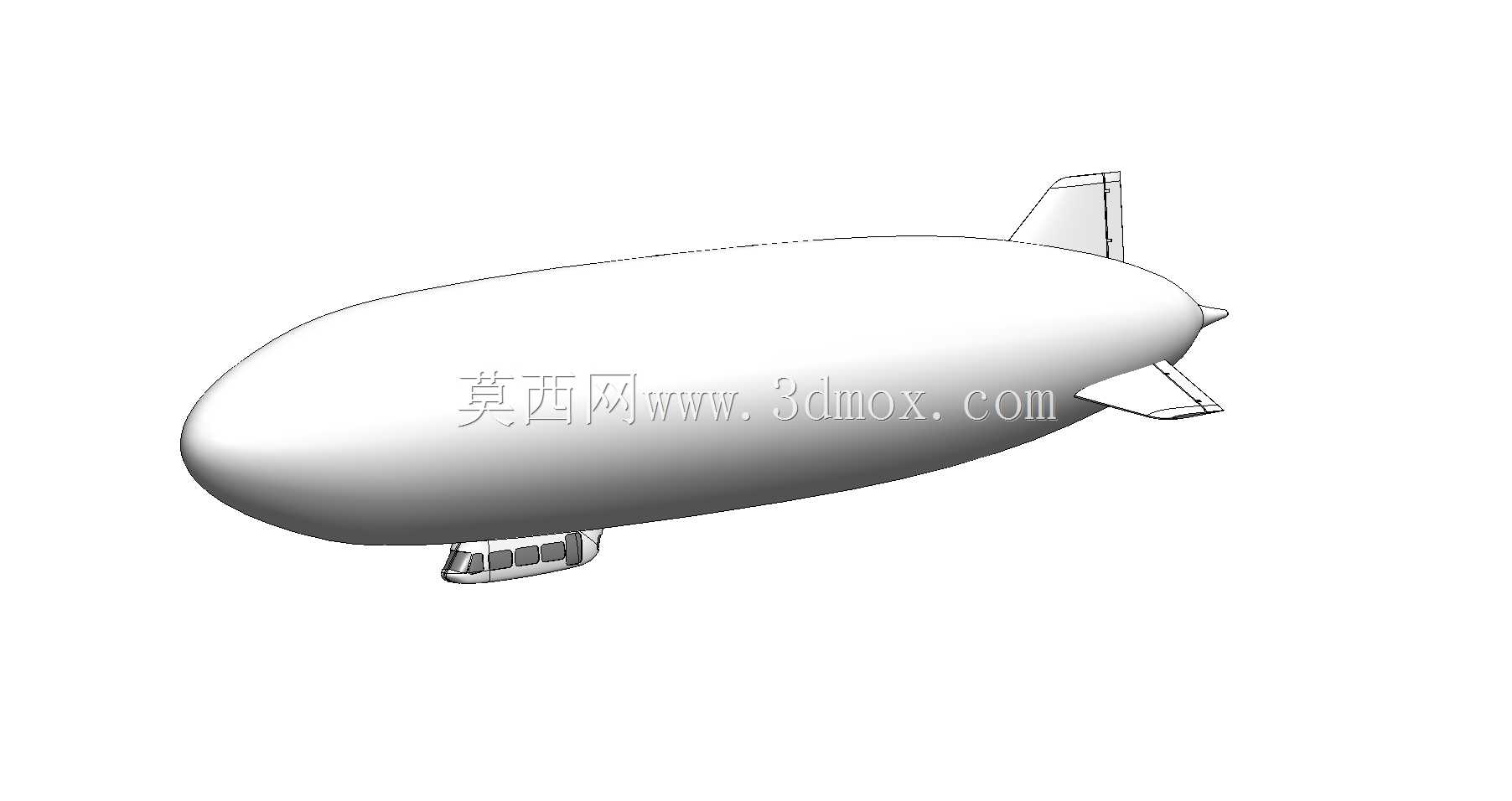

　　从整体结构布局来看，主气囊采用长椭球流线型外形设计，长径比控制在合理区间，能够在低速飞行时有效降低压差阻力，尾部布置十字形安定面与操纵舵面，安定面后缘的舵面分别负责航向与俯仰姿态的调整，配合气囊内部的浮力配平机构，可在不同飞行高度、不同载重状态下保持稳定的飞行姿态，避免浮空器常见的姿态飘移问题。主气囊下方布置独立的吊舱结构，吊舱与主承力骨架通过多组张紧式连接结构固定，连接点沿骨架纵向均匀分布，将吊舱载荷均匀传递到整个硬式骨架上，避免局部应力集中导致的骨架变形问题，吊舱内部可根据任务需求布置乘员舱、动力单元、任务载荷舱、燃油或储能单元，不同舱段之间设置防火隔断，提升低空作业的安全冗余。

　　设计过程中首先明确的是浮力与重力的配平边界，主气囊内部填充的浮升气体容积需要匹配整机结构自重、额定载荷、燃油重量的总和，同时预留10%左右的浮力冗余，应对飞行过程中气体温度变化、高度变化带来的浮力波动，避免出现浮力不足导致的高度掉失问题。硬式骨架采用纵向龙骨加环形隔框的组合结构，纵向龙骨沿气囊长轴方向均匀布置，环形隔框按固定间距沿纵向排布，隔框与龙骨的连接节点采用铆接式结构，在保证整体结构刚度的同时尽可能降低结构自重，骨架外部覆盖轻质蒙皮，蒙皮与骨架之间设置张紧机构，避免飞行过程中蒙皮鼓动带来的额外阻力。

　　尾部安定面的结构设计充分考虑了气动载荷的传递路径，每个安定面的根部都与主骨架的环形隔框做刚性连接，将舵面偏转产生的操纵力矩直接传递到整机承力结构上，避免安定面在高速气流下出现颤振问题。吊舱的外形同样采用流线型修型，前端做圆弧过渡，尾部做收缩处理，降低吊舱自身产生的寄生阻力，吊舱底部预留任务载荷安装接口，可根据不同作业场景快速更换光电吊舱、通信中继设备、物资挂载机构等不同模块，不需要对主体结构做大规模改动。

　　在安装边界的设计上，整机地面停放状态下的高度、宽度需要匹配常规浮空器库的门洞尺寸，地面系留接口布置在吊舱底部的前后两个位置，系留状态下可承受6级大风的横向载荷，不需要额外的张线辅助固定。动力单元的安装位置布置在吊舱两侧的支架上，采用推力轴线过整机重心的布局，动力输出的推力不会产生额外的俯仰力矩，降低飞行过程中的姿态配平难度，动力支架与吊舱主结构之间设置减震结构，避免发动机振动传递到吊舱内部影响乘员或精密任务设备的正常工作。

　　结构细节上，主气囊内部设置多个独立的副气囊，通过调整副气囊内的空气量来控制整体浮力大小，同时可通过前后副气囊的气量差调整整机的俯仰姿态，配合尾部舵面完成姿态控制，不需要调整载重分布即可实现小范围的姿态微调。所有结构的检修口都布置在靠近吊舱的一侧，地勤人员不需要攀爬主气囊结构即可完成日常的结构检查、管路维护、蒙皮修补等作业，降低地面维护的难度与安全风险。蒙皮材料选用低渗透率、耐候性强的复合织物材料，可减少浮升气体的日常泄漏量，降低日常运营过程中的气体补充频次，同时材料具备抗紫外线老化能力，可适应长时间户外停放的使用需求。
