小型背带式砂带磨削设备结构设计

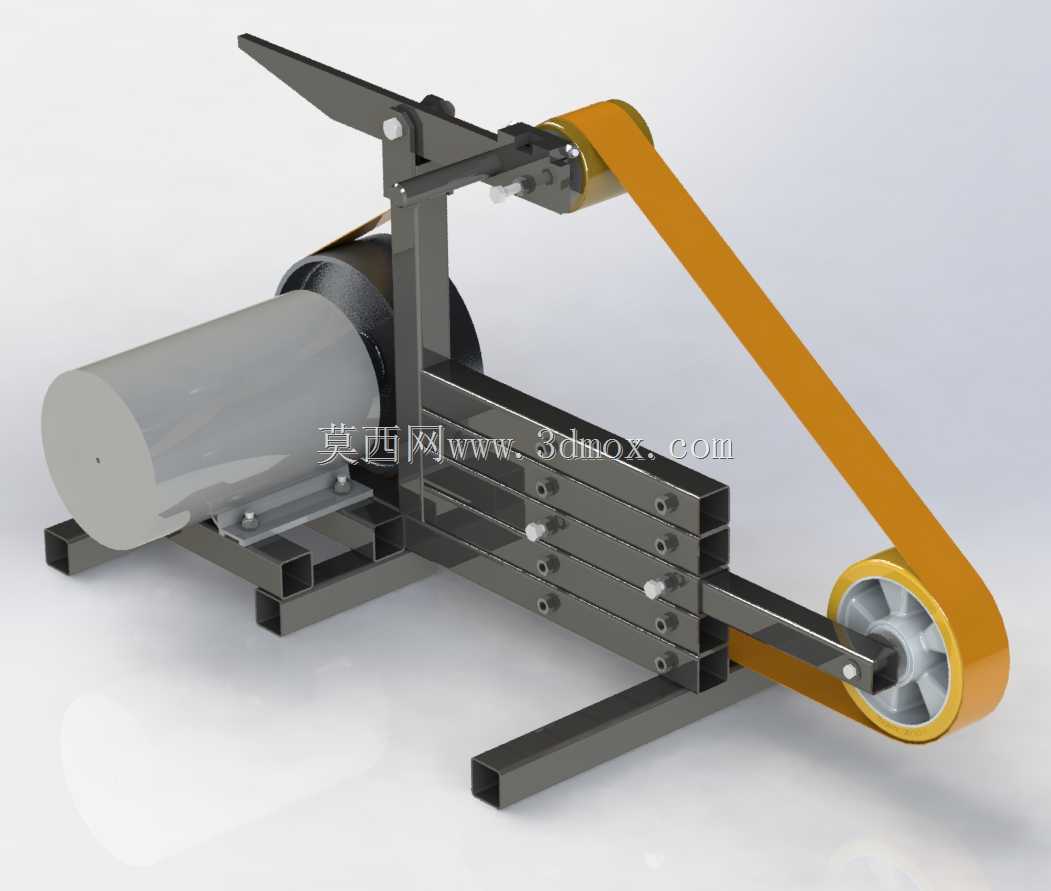

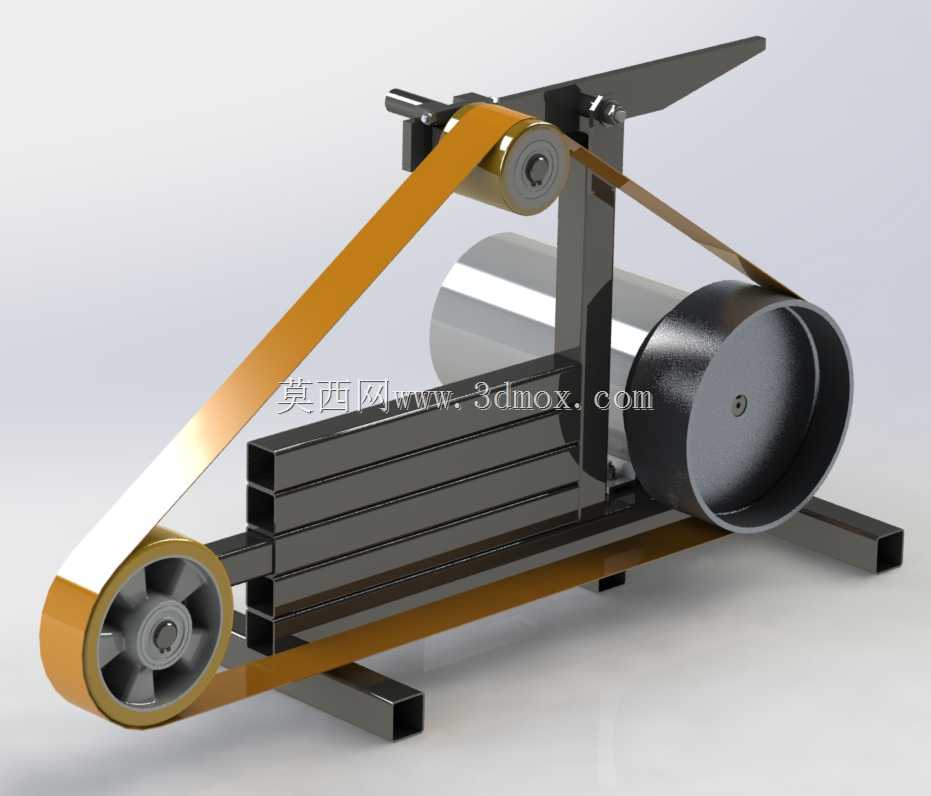

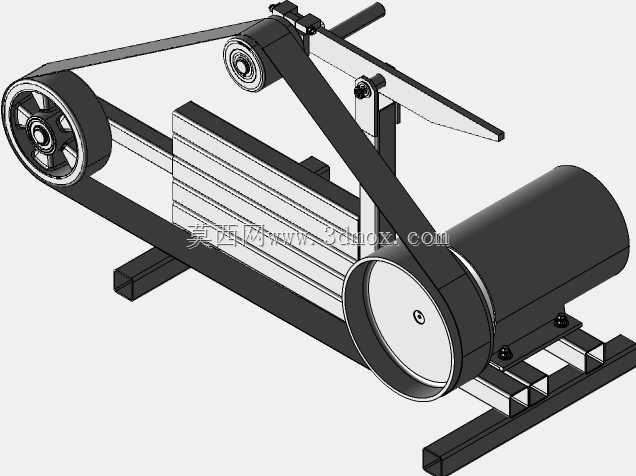

　　这款小型背带式砂带磨床，核心面向小型加工工坊、刀具修磨工位、五金件去毛刺场景设计，整体采用方管焊接机架作为承载基础，没有采用复杂的铸件结构，加工门槛低，普通具备焊接、钻孔能力的加工场景即可完成自制，适配小批量生产或者个人工坊的设备搭建需求。设备的驱动单元直接采用卧式电机直连驱动轮的布局，省去了中间传动的减速或者皮带变速结构，动力传递路径短，运行过程中传动损耗小，同时减少了额外的张紧、传动部件带来的故障点，日常维护只需要定期检查驱动轮、接触轮的轴承磨损情况即可。砂带的张紧结构采用杠杆式手动张紧设计，操作端设置在机架上部的手柄位置，扳动手柄即可完成砂带的松紧调节，更换不同粒度砂带的时候不需要额外工具，单人即可在短时间内完成砂带更换，

　　适配粗磨、精磨不同工序的砂带切换需求。接触轮部分采用带橡胶包覆层的金属轮结构，橡胶层硬度适配金属磨削的缓冲需求，既可以保证磨削过程中砂带与工件的接触贴合度，又能避免硬接触导致的工件表面烧伤、砂带过快损耗问题。设备的工作臂采用多层方管叠装的可调结构，通过侧面的紧固螺栓可以调整工作臂的伸出长度，适配不同尺寸工件的磨削操作空间需求，不管是小型刀具的刃口修磨，还是小型五金件的焊缝打磨、飞边去除，都可以通过调整工作臂长度获得合适的操作空间。机架底部采用开放式的框架结构，没有设置封闭的钣金外罩，一方面减轻了设备整体重量，方便根据工位需求挪动设备位置，另一方面磨削产生的金属碎屑可以直接从机架间隙落下，不会在设备内部堆积，

　　日常清理只需要清扫工位地面即可，不需要拆解设备清理内部积屑。从安装边界来看，设备整体占地尺寸较小，不需要专门的混凝土基础固定，直接放置在稳固的工作台面上即可使用，工作台只需要承受设备自重以及磨削过程中的常规操作压力即可，不需要额外的地脚螺栓固定，适配小型加工场地的灵活布置需求。设备的磨削工作面角度可以通过接触轮的安装位置微调，既可以完成平面工件的表面打磨，也可以通过接触轮的圆弧面完成曲面工件、刀具刃口的仿形磨削，操作时工件可以依托工作臂的平面作为支撑，减少手持工件的抖动，提升磨削加工的精度稳定性。在实际使用场景中，这类小型砂带磨床可以替代传统的手持式角磨机完成大部分固定工位的磨削作业，相比手持磨削工具，

　　固定安装的砂带磨床磨削接触面更稳定，加工出来的工件表面一致性更好，同时操作人员不需要承受手持设备的震动负荷，长时间作业的疲劳度更低。设计过程中充分考虑了易加工性，所有结构件都采用常规规格的型材、标准件，没有特殊定制的异形零部件，电机采用市面通用的卧式异步电机，采购替换方便，轴承、紧固件全部采用国标标准件，后期维护的配件获取成本低。砂带的运行轨迹做了避让设计，运行过程中砂带不会与机架结构产生摩擦，张紧状态下砂带的跑偏量控制在合理范围内，不需要额外设置复杂的砂带纠偏结构，通过驱动轮和接触轮的安装精度调整即可保证砂带稳定运行。设备的操作手柄位置符合人工操作的发力习惯，张紧操作时不需要过大的扳动力，操作人员站在设备正面即可完成砂带更换、磨削操作的全部流程，操作过程中肢体不会与运动部件产生干涉，安全冗余度满足小型加工设备的使用要求。针对刀具修磨的场景，工作臂前端的平面可以作为刀具支撑面，修磨车刀、木工刀具、家用刀具的时候，可以稳定控制刀具的进给角度，保证刃口角度的一致性，相比砂轮磨刀设备，砂带磨削的散热性更好，不会因为磨削温度过高导致刀具刃口退火，影响刀具的切削硬度。针对小型五金件的去毛刺加工，开放的操作空间可以灵活调整工件的握持角度，完成工件各个边角、焊缝位置的打磨处理，加工效率相比手工锉削提升数倍，同时加工后的表面粗糙度更均匀。
