多辐条网状镂空汽车轮毂三维设计

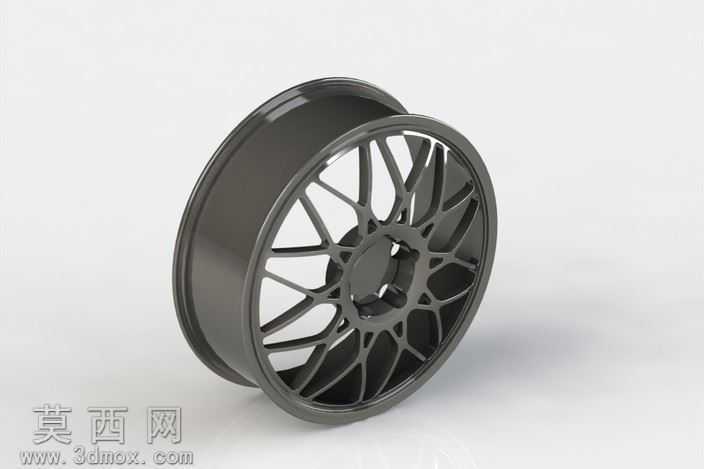

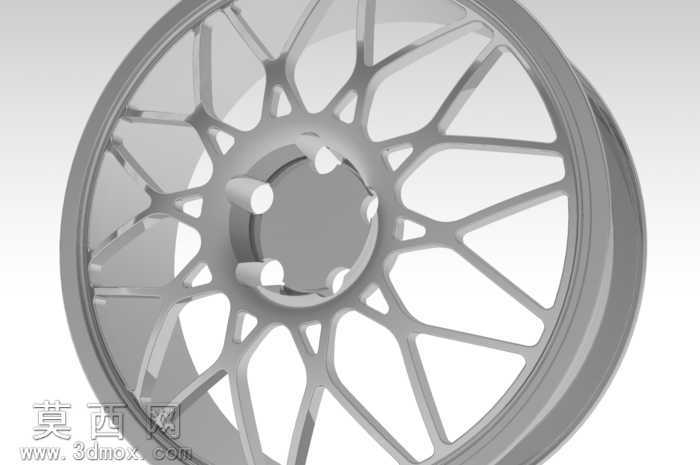

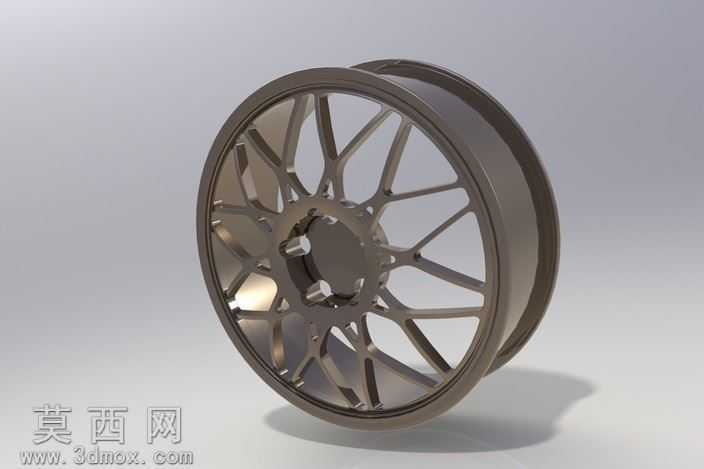

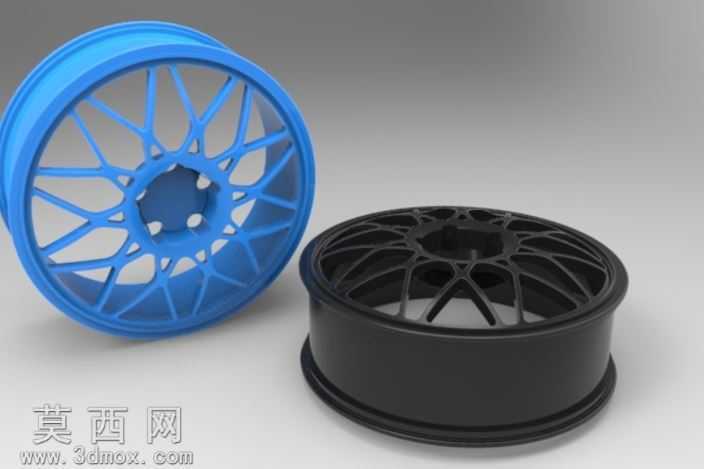

本作品为汽车轮毂的三维建模设计，整体采用多辐条网状镂空的运动风格造型，建模过程依托三维参数化设计软件完成，首先以中心安装基准面为草图绘制平面，确定轮毂的中心孔定位基准、螺栓安装孔的圆周分布参数，按照实车装配的尺寸规范设定PCD螺栓孔节圆直径、中心孔直径与轮毂偏距的基础参数，保证模型符合实际装车的装配尺寸要求。建模阶段先通过旋转特征生成轮毂的基础轮辋筒体结构，按照标准轮辋的轮廓曲线绘制胎圈座、轮缘的截面草图，旋转后得到与轮胎匹配的基础筒体结构，保证轮辋部分的曲面弧度、尺寸精度符合民用汽车轮辋的通用规范。轮辐部分采用网状交错的镂空设计，先绘制单组辐条的引导线草图，通过扫掠特征生成单根辐条的基础实体，再通过圆周阵列完成整圈辐条的排布，之后对辐条与轮辋连接的根部、辐条与中心安装盘连接的位置做圆角过渡处理，消除结构应力集中点，同时优化辐条的截面厚度，在保证结构强度的前提下尽可能降低轮毂整体重量，实现轻量化设计的目标。中心安装盘部分预留了螺栓安装沉孔、中心定位凸台的结构，对安装面做平面度处理，保证与车辆轴头的贴合精度。材质与渲染阶段，为模型赋予金属铝合金材质，调整材质的反射参数、粗糙度参数，模拟锻造铝合金轮毂的哑光金属质感，对辐条的边缘做轻微的高光处理，突出镂空结构的层次感，渲染时采用柔和的侧方打光，清晰展现轮辐交错的镂空结构、曲面过渡的流畅线条，还原改装轮毂的运动视觉效果。整体结构设计兼顾造型美观性与结构合理性，镂空的辐条排布既可以提升轮毂的视觉运动感，也能够在车辆行驶过程中为刹车系统提供更好的通风散热空间，减少刹车热衰减的问题，所有结构的连接处都做了平滑过渡处理，避免尖锐棱角带来的应力集中问题，模型的曲面连续性达到G2级别，整体造型流畅无破面，可用于汽车改装配件的设计展示、3D打印样件验证、相关教学演示等场景。
