单缸内燃机缸体精密三维结构

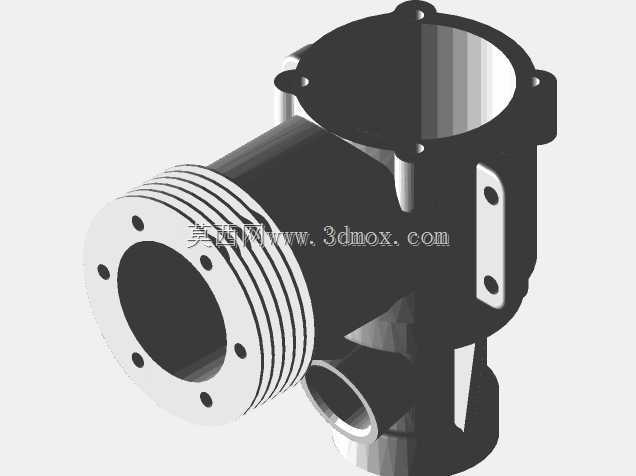

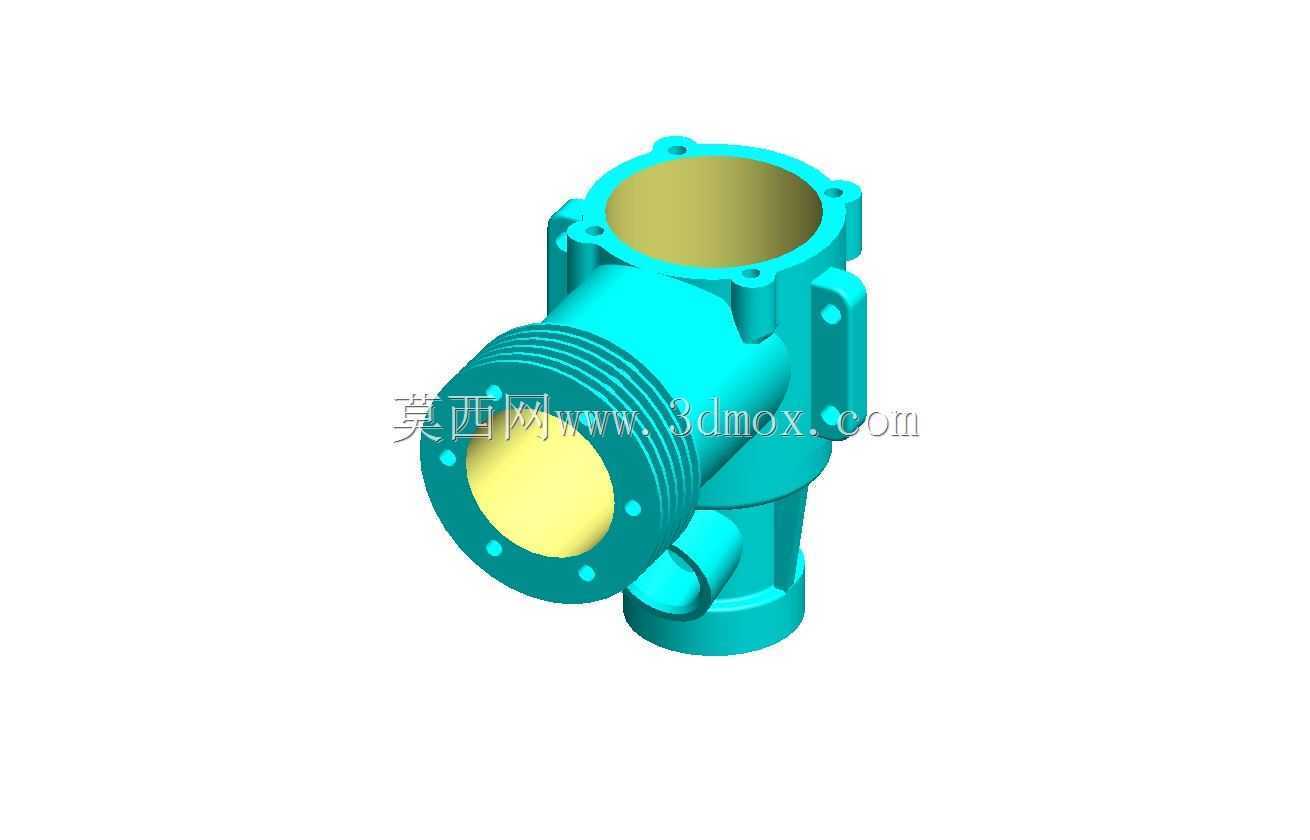

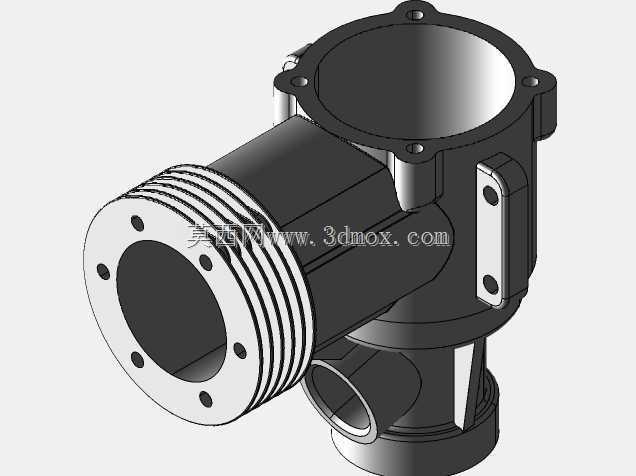

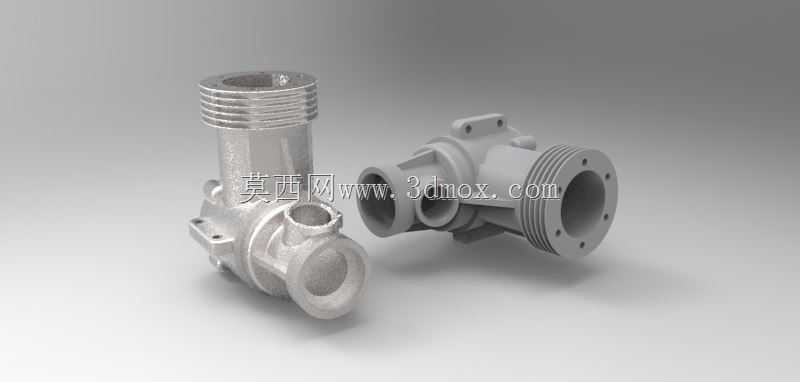

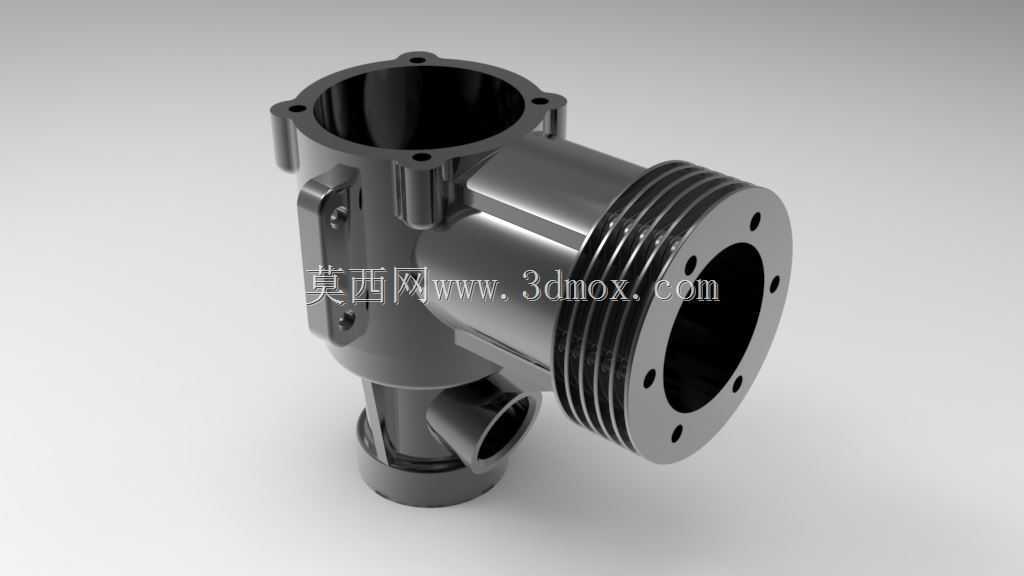

　　这款单缸发动机缸体是小型往复式内燃机的核心承载壳体，在通用小型动力设备里承担着约束活塞运动轨迹、密封燃烧腔、整合冷却与安装接口的关键作用，常见配套在小型发电机组、园林植保机械、小型农用动力机具、迷你摩托以及航模改装动力单元中。缸体上部加工有多圈环形散热鳍片，这一结构是风冷单缸机型的典型设计：发动机工作时活塞往复摩擦、燃油燃烧产生的大量热量会通过缸壁传导至外圈鳍片，依靠机具运行时的迎面气流或者自带冷却风轮的送风，把热量快速散到外界空气中，不需要额外布置水冷腔体、冷却液管路与散热水箱，能大幅简化整机结构，降低小型动力设备的自重与维护成本。

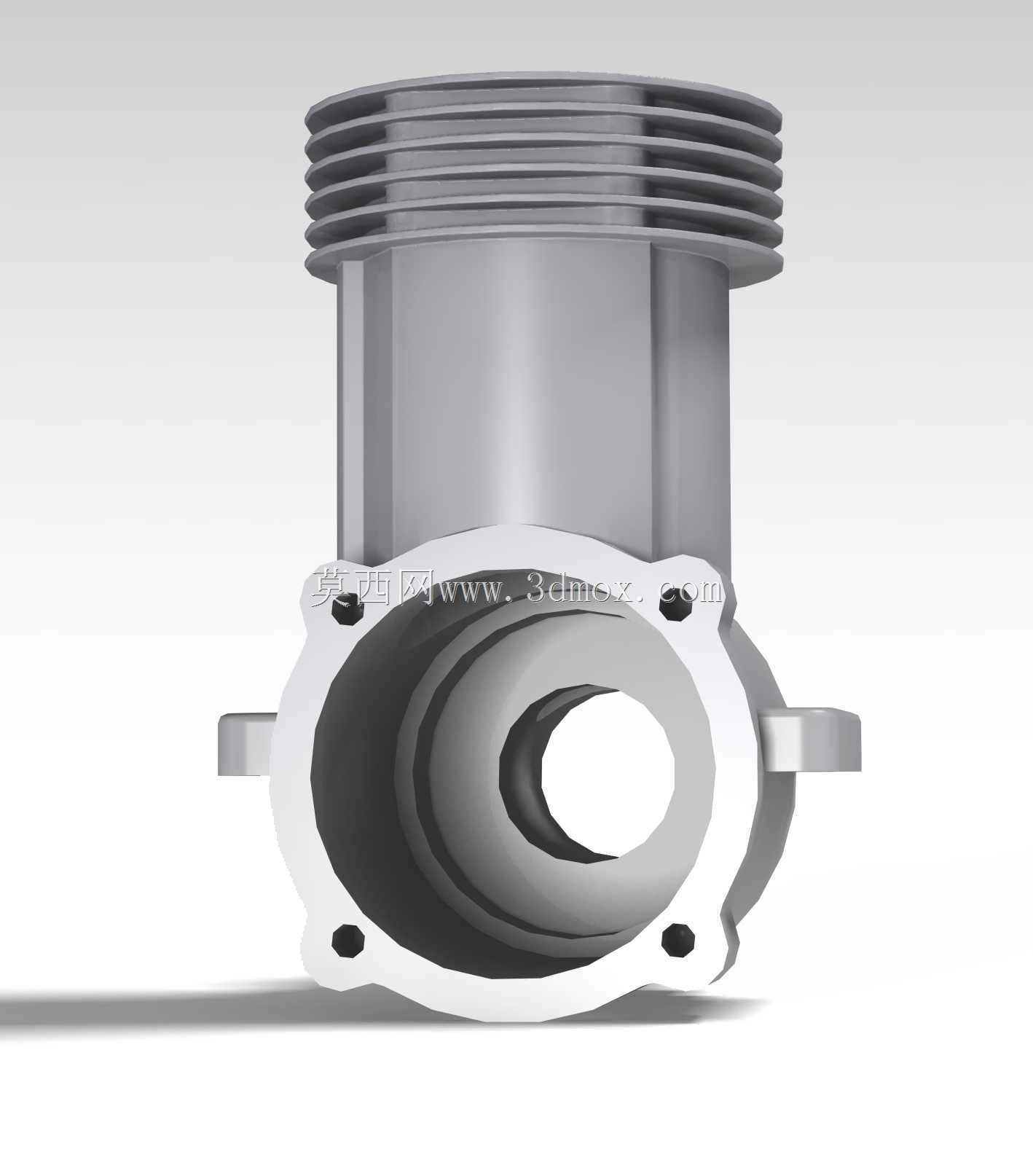

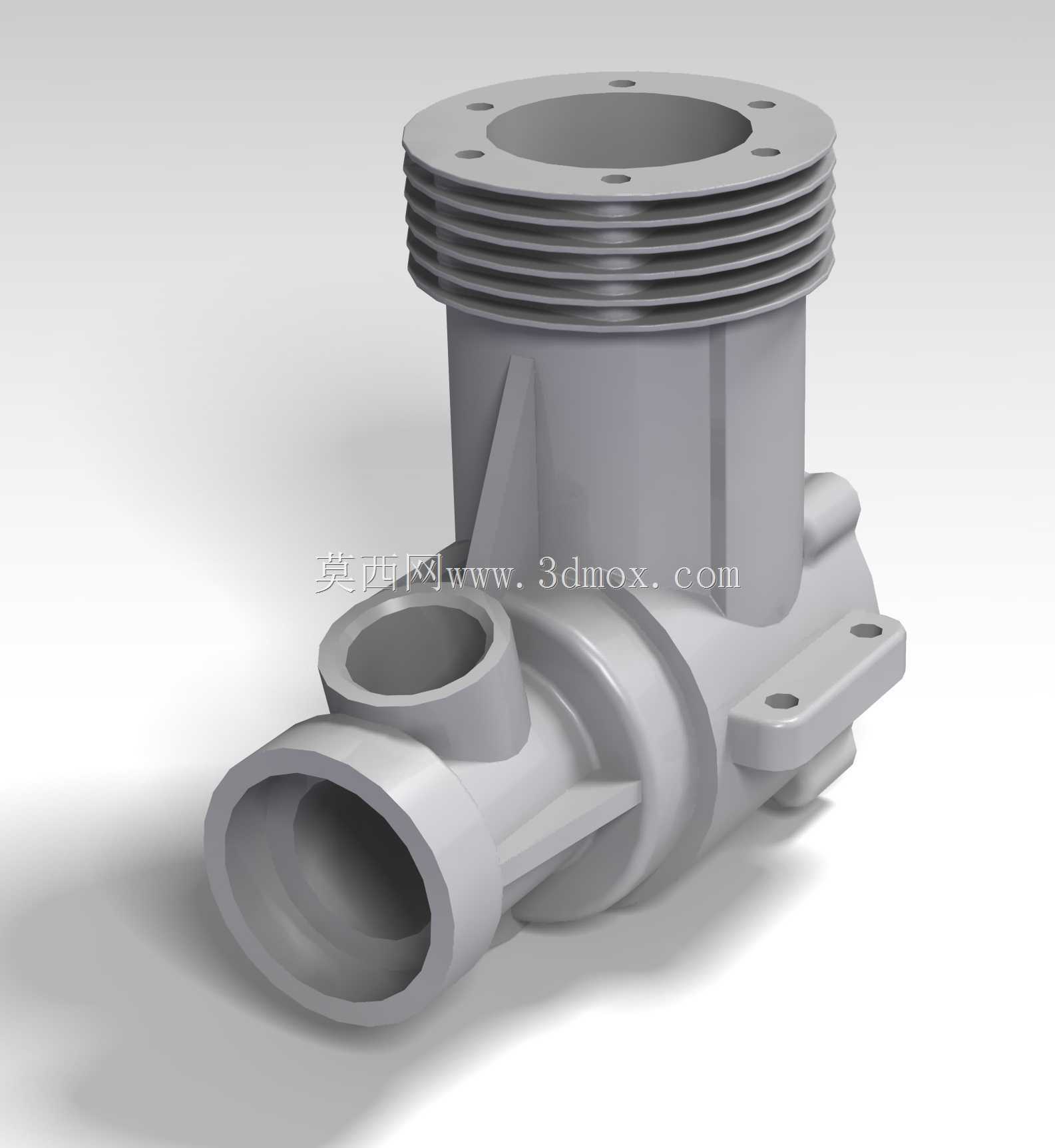

　　从结构布局来看，缸体中段为光滑的圆柱缸筒外壁，内部是高精度的活塞往复行程腔，建模时严格还原了缸筒的同轴度基准，缸壁的壁厚均匀过渡，既可以承受燃烧做功瞬间的高压冲击，也能为活塞环提供稳定的摩擦配合面，避免运行过程中出现活塞偏磨、窜气烧机油的故障。缸体下部是集成式安装法兰座，法兰面四周预留了四个对称布置的螺栓过孔，用于和曲轴箱端面完成定位锁紧，法兰中心的大口径开孔是曲轴连杆机构的穿行通道，连杆小头通过活塞销连接活塞，大头则穿过该开孔和曲轴曲柄销配合，把活塞的直线往复运动转化为曲轴的旋转扭矩输出。法兰两侧向外延伸出带孔的安装支耳，支耳的孔位可用于锁紧发动机外围附件，比如导风罩、消音器固定支架或者燃油泵安装座，支耳和缸体主体做了圆角过渡加强，避免整机运行振动过程中支耳根部出现应力集中断裂。

　　建模过程中完全遵循实际铸件的设计逻辑：上部散热鳍片采用等间距环形阵列，鳍片厚度从根部到外缘逐步减薄，既保证散热面积最大化，也兼顾铸造时的金属液充型流动性，避免鳍片末端出现浇不足、冷隔缺陷。缸体所有的棱角位置都做了铸造圆角处理，没有尖锐直角结构，一方面符合砂型铸造或者高压压铸的工艺脱模要求，另一方面可以消除热处理以及工作承压时的应力集中点。下部法兰的螺栓孔位置按照整机装配的公差链做了对称排布，装配时可以保证缸体和曲轴箱的结合面完全贴合，密封垫压紧后不会出现漏气、渗油的问题。

　　从安装边界尺寸来看，缸体的最大外径由上部散热鳍片的外圆决定，整机布置时需要在鳍片外围预留至少十毫米以上的通风间隙，不能被护板或者其他部件完全遮挡，否则会导致散热风道堵塞，缸温快速升高引发拉缸故障。下部法兰的安装孔位间距完全匹配对应排量单缸曲轴箱的定位孔坐标，安装时结合面需要匹配对应厚度的耐油石棉密封垫或者金属复合密封垫，螺栓按照对角顺序分步拧紧，保证结合面压力均匀。缸体侧面预留的接口可以匹配安装机油道堵头、温度传感器或者通气管接头，不同配套场景下可以灵活调整外围附件的装配位置。

　　在实际运维场景中，这类缸体属于发动机的核心耐久部件，建模时还原的壁厚均匀性直接决定了后续仿真分析的准确性：工程师可以在三维环境中直接赋予缸体铝合金或者铸铁的材料属性，模拟燃烧峰值压力下的缸壁变形量，校验缸筒和活塞之间的配合间隙是否在合理区间，也可以做热仿真分析，验证散热鳍片的风道布局是否能把缸体工作温度控制在材料允许范围内，提前规避设计阶段的热变形、散热不足问题。整个结构没有多余的冗余特征，所有凸起、开孔、支耳都服务于装配、散热或者承压功能，完全贴合小型风冷单缸发动机的量产设计要求。
