外啮合齿轮泵壳体结构三维设计

项目分类:泵 发布时间:2025-02-17 ID:936188
  • 外啮合齿轮泵壳体结构三维设计
  • 外啮合齿轮泵壳体结构三维设计
  • 外啮合齿轮泵壳体结构三维设计
  • 外啮合齿轮泵壳体结构三维设计

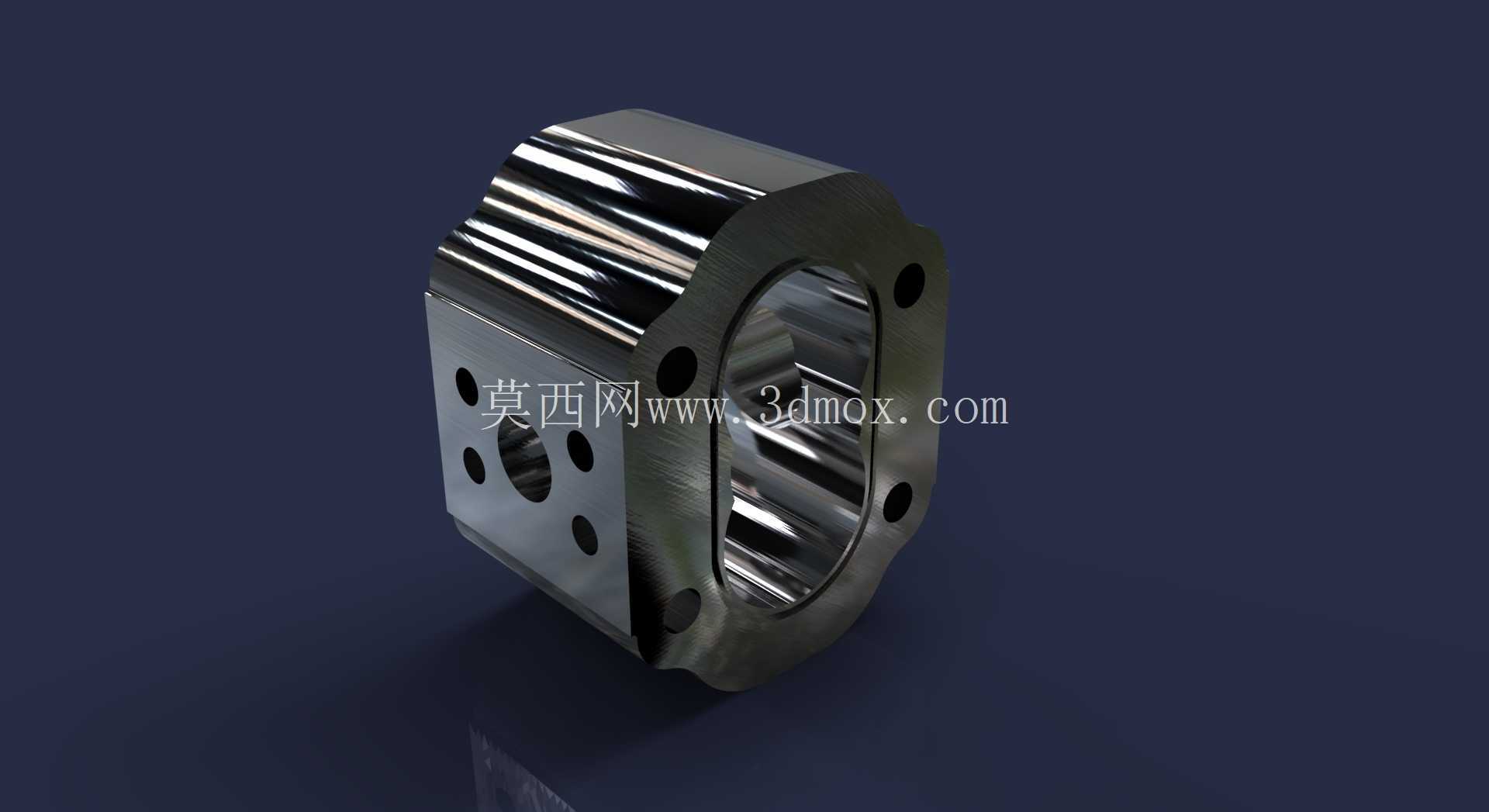

  在液压传动系统的实际应用场景里,外啮合齿轮泵是中小功率液压回路里最常见的动力元件,广泛配套在工程机械的辅助液压回路、小型机床的润滑供油单元、农用机械的液压执行机构供油端,这类泵的壳体作为整个元件的承载基体,直接决定了泵的运行稳定性、容积效率与装配适配性。这款齿轮泵壳体的设计,首先围绕齿轮副的安装容腔展开,中间的异形腰型容腔是核心功能区域,需要精准匹配一对相互啮合的外齿轮的齿顶圆轮廓,容腔内壁与齿顶的间隙控制在合理的径向间隙范围内,既不能间隙过大导致内泄漏超标降低容积效率,也不能间隙过小造成齿轮运转时的齿顶刮擦壳体,引发磨损卡滞。

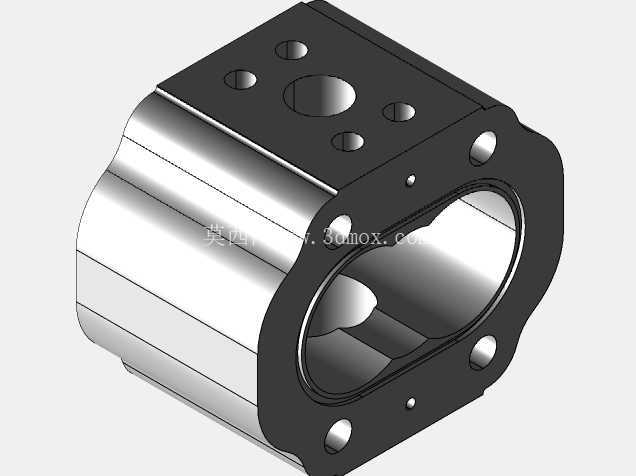

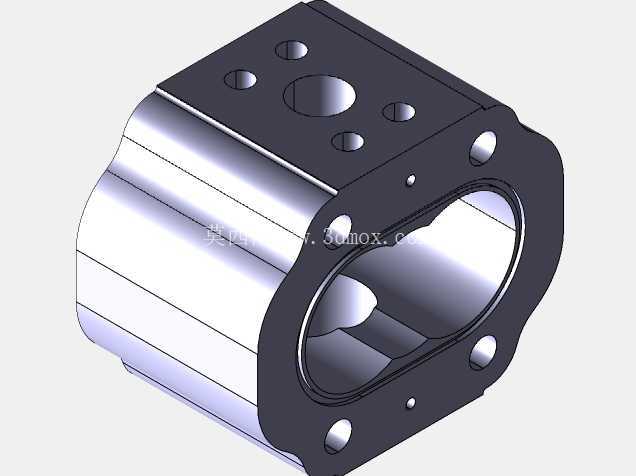

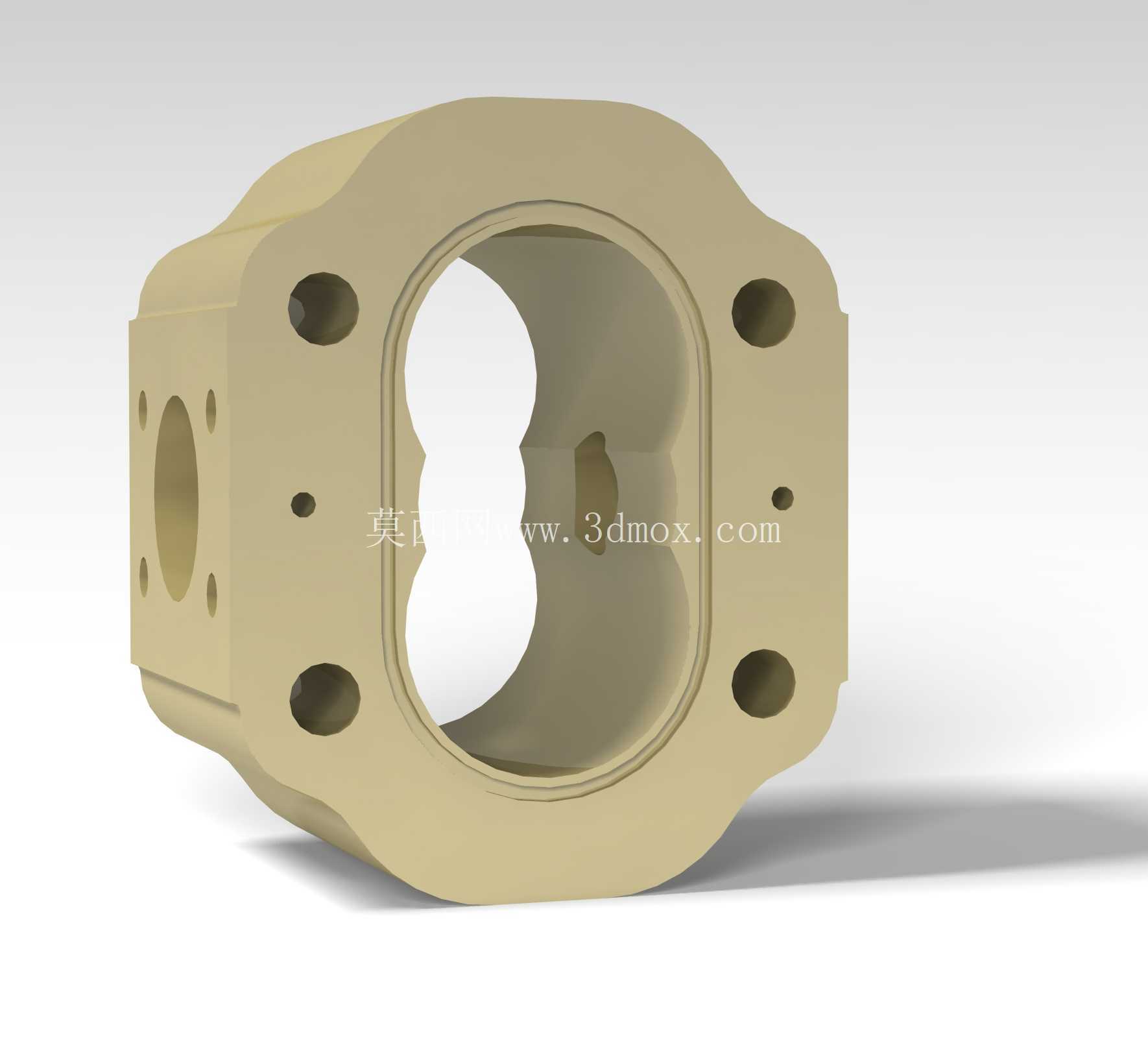

  壳体两侧的法兰端面是与前后端盖配合的安装基准,端面上均匀分布的四个螺栓过孔,位置度公差需要严格控制,保证端盖压紧后齿轮轴的轴承孔同轴度符合设计要求,避免轴系运转时出现偏载,缩短轴承与齿轮的使用寿命。壳体侧面的贯通孔是进油或者出油的流道接口,接口周边分布的小直径螺纹孔是用于安装管接头或者油口法兰的连接位,设计时需要考虑流道的通流面积与齿轮泵的排量匹配,避免通流截面过小造成吸油不足引发气蚀,或者压油侧流道阻力过大带来不必要的功率损耗。从安装边界来看,这款壳体的整体轮廓为近似方形的带圆角结构,四个角的安装孔可以直接将泵体固定在设备的安装支架上,外形尺寸紧凑,适合在安装空间受限的小型液压站里布局,不需要额外设计复杂的转接安装座。

  设计过程中,壳体的壁厚需要经过强度校核,因为压油侧的工作压力会持续作用在壳体内壁,壁厚不足会导致壳体变形,使得齿轮端面与端盖的间隙变大,内泄漏量急剧上升,严重时甚至会出现壳体开裂的故障;同时壳体的材质选型一般会考虑压铸铝合金或者灰铸铁,铝合金材质重量轻适合移动设备上使用,灰铸铁材质的减振性更好,适合固定安装的工业设备场景。壳体上的小直径定位小孔,是用于装配时定位端盖与泵体的相对位置,保证轴孔的对中精度,避免装配错位带来的运转阻力增大问题。

  在实际的三维建模过程中,容腔的轮廓需要严格按照齿轮的齿顶圆轨迹做偏移切除,同时要在容腔的对应位置设计卸荷槽的安装位或者直接集成卸荷结构,用来解决齿轮啮合时的困油问题,困油现象会导致泵运行时产生压力脉动、噪声增大,严重时会引发轴系的振动,所以壳体上对应的卸荷结构位置精度直接影响泵的运行噪声水平。另外,壳体的外表面不需要做过多的装饰性结构,所有的结构特征都服务于功能需求:螺栓过孔的沉头深度要匹配所选螺栓的头部高度,保证端盖压紧后螺栓头部不会突出安装平面;油口的螺纹规格要匹配常用的液压管接头标准,方便现场安装时的管路连接;壳体的铸造圆角需要符合铸造工艺要求,避免压铸或者砂型铸造时出现应力集中、浇不足的缺陷,同时也能减少热处理过程中的开裂风险。从设备选型的角度来看,这款壳体对应的齿轮泵属于中等排量的规格,适合在额定压力16MPa以下的液压系统中使用,能够为油缸、液压马达等执行元件提供稳定的压力油输出,壳体的密封槽设计(与端盖配合的端面)需要匹配O型密封圈的规格,保证结合面的静密封可靠性,避免运行时出现漏油问题,密封槽的深度、宽度公差需要严格控制,压缩量过大容易导致密封圈被压溃,压缩量不足则会出现渗漏。
