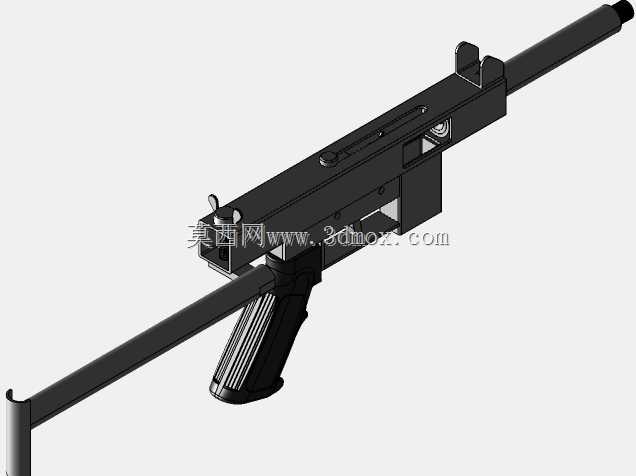

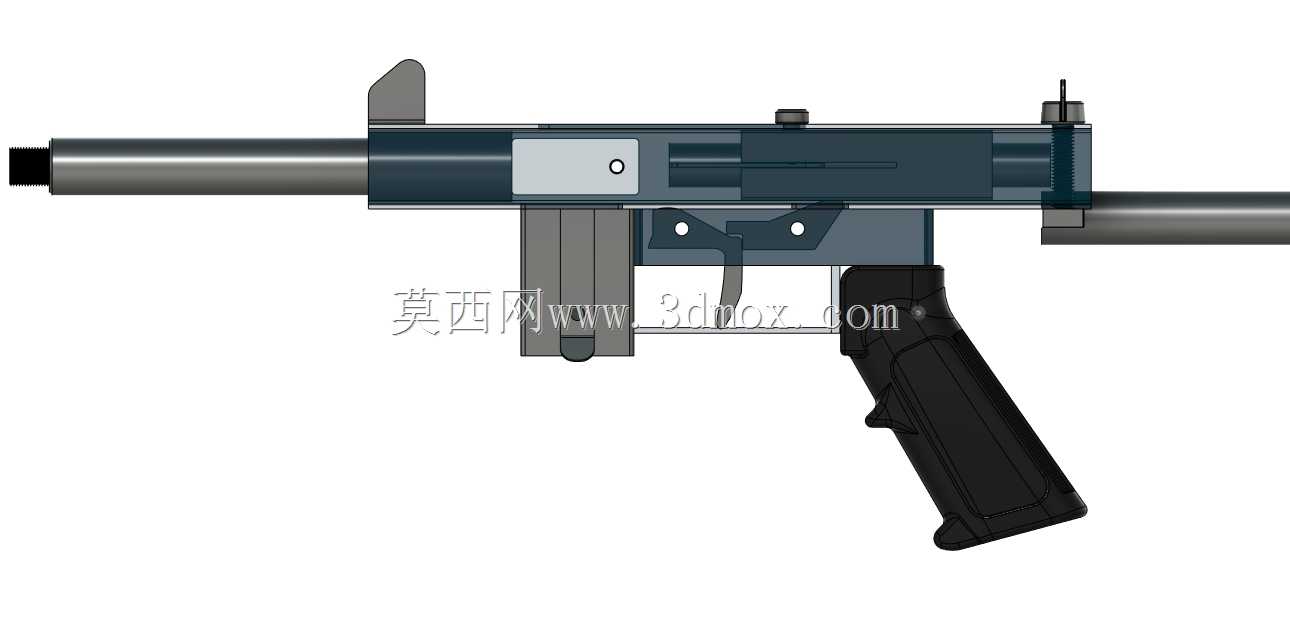

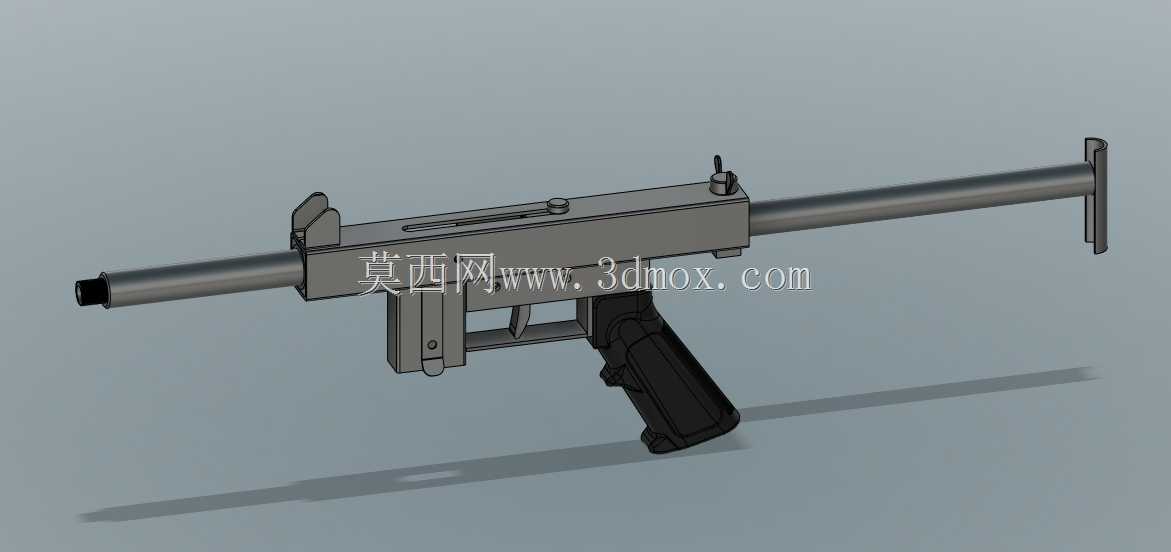

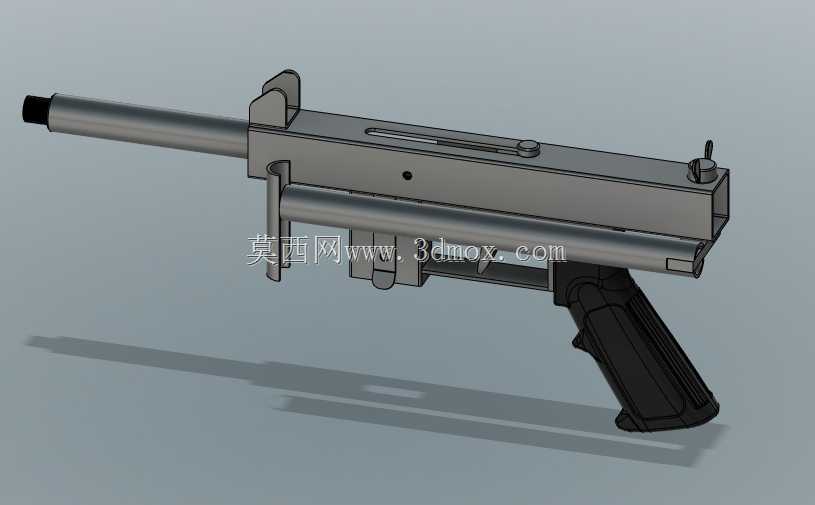

黄貂鱼9mm口径冲锋枪结构三维数模

　　该三维数模还原的9mm口径冲锋枪，属于单兵近战轻武器范畴，核心应用场景覆盖室内近距离作战、要员防卫、特种侦察分队配属作战等任务场景，在警用反恐处突行动中也可作为近距离火力压制装备使用，适配狭窄空间内的快速接战需求，能在200米有效射程内对有生目标形成足够停止作用。从结构功能来看，该模型还原了自由枪机式自动原理的核心布局，枪管组件与机匣采用同轴直连设计，上机匣集成了照门安装座与枪管固定销孔，下机匣衔接握把组件与弹匣插口，扳机护圈采用一体化切削造型，避免复杂装配带来的公差累积问题。握把部分参考成熟AR系列手枪握把的人机工程轮廓，握持角度设置为15度后倾，适配自然指向性射击姿态，握把表面预留防滑纹理的建模特征，

　　可在后续细化中补充防滑纹路细节。设计过程中针对原参考资料缺失的拔取器、弹簧等细节做了结构补全，按照9mm帕拉贝鲁姆弹的供弹坡尺寸修正了弹匣口部的导向角度，避免供弹过程中出现卡弹风险，机匣顶部的导轨槽按照标准战术附件接口尺寸预留，可适配光学瞄具、战术手电等外挂附件的安装需求。从安装边界来看，全枪在枪托收缩状态下的整体长度控制在紧凑区间，枪管轴线与握把虎口位置的垂直高度差经过优化，降低连发射击时的枪口上跳幅度，机匣侧面的快慢机旋钮位置设置在拇指可快速触碰的区域，无需大幅度调整握持姿态即可完成单连发切换操作。弹匣插口采用标准双排单进弹匣的适配尺寸，兼容同口径常规冲锋枪弹匣的安装定位，扳机行程按照常规轻武器操作逻辑设置，

　　预留了扳机簧的安装空间与扳机连杆的运动避让间隙。建模过程中对各运动部件的干涉情况做了初步校验，枪机往复运动的行程长度匹配9mm弹的弹壳长度，抛壳窗位置对应枪机后坐的最终位置，可保证抛壳路径无结构遮挡。拉机柄设置在机匣侧方，操作行程与枪机运动行程保持一致，拉机柄槽的尺寸预留了足够的污物容纳间隙，降低恶劣环境下的故障概率。枪口位置按照标准螺纹尺寸预留了消音器、消焰器的安装接口，可根据任务需求快速更换枪口装置。整体结构拆分遵循常规轻武器的装配逻辑，机匣上下部分采用销钉连接，无需专用工具即可完成野战拆解维护，各零部件的壁厚按照轻量化与结构强度平衡的原则设置，在保证自动机运动刚度的前提下尽可能削减非受力区域的材料厚度，控制全枪整体重量。
