简易自由枪机式自动火器结构设计

　　该结构属于轻武器领域的原理验证类设计，采用极简的自由枪机式自动原理，整体布局参考了经典的紧凑型自卫火器构型，核心设计目标是在保证自动循环可靠性的前提下，最大限度压缩零部件数量，简化加工工序，降低生产制造的门槛，适合在非正规加工条件下完成样件试制，可用于轻武器原理教学、结构验证以及民用射击娱乐场景的非致命改装适配。

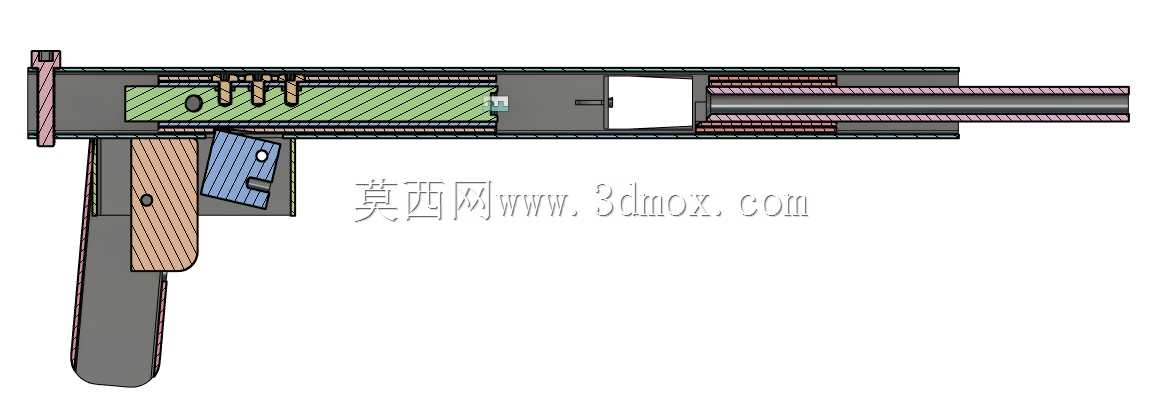

　　从实际用途来看，该结构没有设置冗余的战术拓展接口，也未加装快慢机调节、保险锁定等附加机构，核心功能仅保留了单发装填、自动抽壳、次发上弹的基础自动循环逻辑，可作为轻武器入门教学的具象化演示载体，帮助学习者直观理解自由枪机式武器的自动循环过程：击发后膛内火药燃气推动弹头向前运动，同时弹壳底部将后坐力传递给枪机，枪机在惯性作用下压缩复进簧向后运动，完成抽壳、抛壳动作后，在复进簧张力作用下向前复进，推送下一发弹药入膛，完成待击状态的切换。

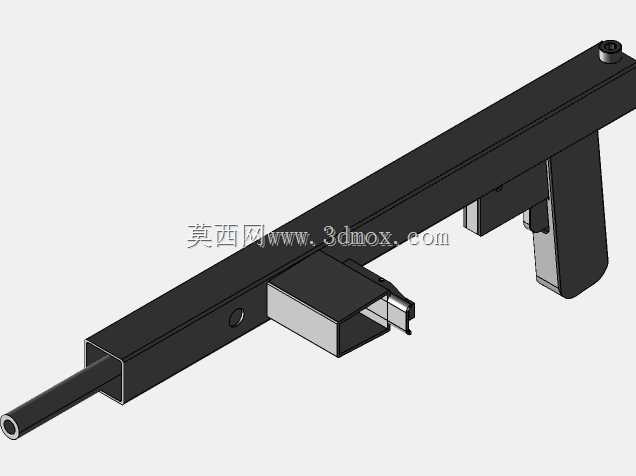

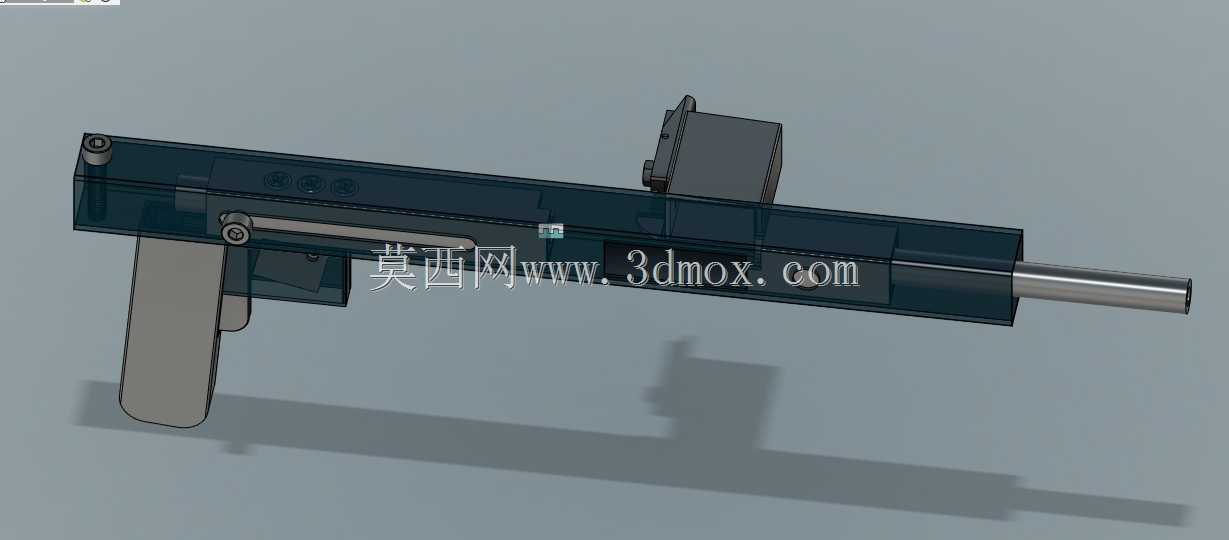

　　功能特性层面，该结构的枪机采用整体式铣削构型，没有拆分独立的击针、拉机柄等零散部件，击针直接加工在枪机前端面中心位置，拉机柄与枪机为一体化结构，减少了零件配合的公差累积，降低了卡壳、复进不到位等常见故障的发生概率。供弹结构采用可拆卸式盒形弹匣，弹匣插口直接加工在机匣下方的握把上方位置，握把与弹匣仓采用一体化注塑或铣削成型，既作为握持部件承托射击时的手部受力，也作为弹匣的定位导向结构，省去了独立的弹匣卡笋安装座，进一步简化了整体结构。枪管与机匣采用过盈配合加横销固定的连接方式，没有设置快拆结构，保证了枪管与机匣的同轴度，避免多次射击后枪管移位导致的精度下降问题。

　　设计思路上，该结构完全摒弃了传统轻武器设计中冗余的安全冗余设计和人机功效优化，所有零部件的外形均采用直线型、直角等易加工的几何特征，没有复杂的曲面、斜面结构，除了枪机、枪管等核心受力部件需要采用高强度钢材加工外，其余结构件如机匣外壳、握把等均可采用铝合金、工程塑料甚至硬质木材加工，适配不同的加工条件。整个结构的零部件总数控制在20件以内，其中标准件仅包含复进簧、固定销两类，不需要特殊定制的异形弹簧、精密销轴等配件，大幅降低了样件制作的物料成本和加工难度。

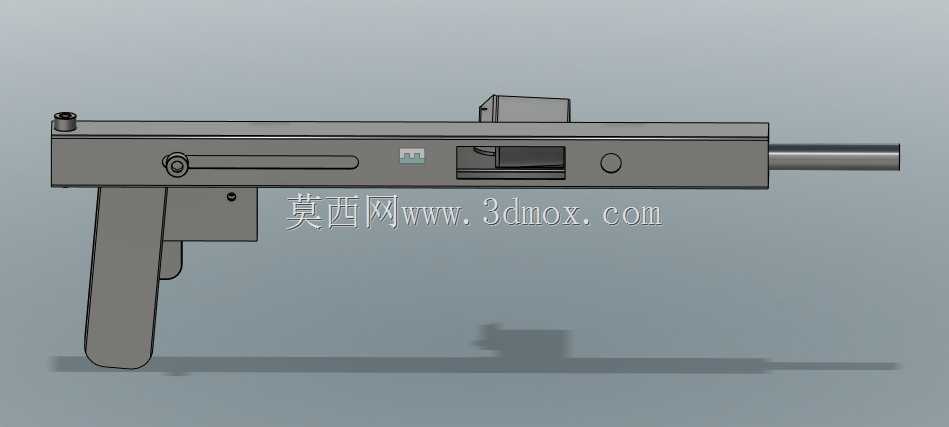

　　外形尺寸与安装边界方面，该结构整体长度控制在300mm以内，枪管长度约120mm，不含弹匣的整体高度约150mm，最大宽度不超过40mm，空枪重量可控制在1.2kg以内，属于紧凑型便携火器的尺寸范畴。安装边界上，机匣尾部预留了复进簧的安装腔，长度约80mm，直径约12mm，复进簧的预压行程设置为15mm，保证枪机后坐到位时不会与机匣尾部发生刚性撞击。弹匣的安装深度约60mm，弹匣插口的定位尺寸公差控制在0.1mm以内，保证弹匣插入后能够稳定供弹，不会出现供弹偏斜导致的卡弹问题。扳机的转动行程设置为5mm，扳机力控制在25N左右，既保证了击发的可靠性，也避免了扳机力过小导致的意外击发问题。

　　需要注意的是，该结构目前仅为原理验证阶段的设计，未经过实弹射击的可靠性验证，部分结构存在受力不足的缺陷：比如枪机的质量偏轻，在发射常规装药的弹药时可能出现后坐速度过快、炸壳等安全问题，后续优化需要适当增加枪机质量，或者在枪机与机匣之间增加减速机构，延缓枪机后坐的开启时机，保证膛压下降到安全范围内枪机才开始后坐。另外，该结构目前没有设置手动保险和不到位保险，存在安全隐患，实际应用前必须加装对应的保险机构，确保使用过程中的安全性。
