紧凑型便携冲锋枪结构三维数模设计

　　从结构设计角度拆解这款紧凑型单兵自动武器的三维数模，首先要明确其核心定位是作为主武器之外的近距离备用副武器，适配CQB室内近距离作战、载具乘员随身防卫、安保人员隐蔽携带等场景，这类场景对武器的尺寸约束极强，要求在有限的包络尺寸内实现自动射击的核心功能，同时保证握持操作的人机工效达标。

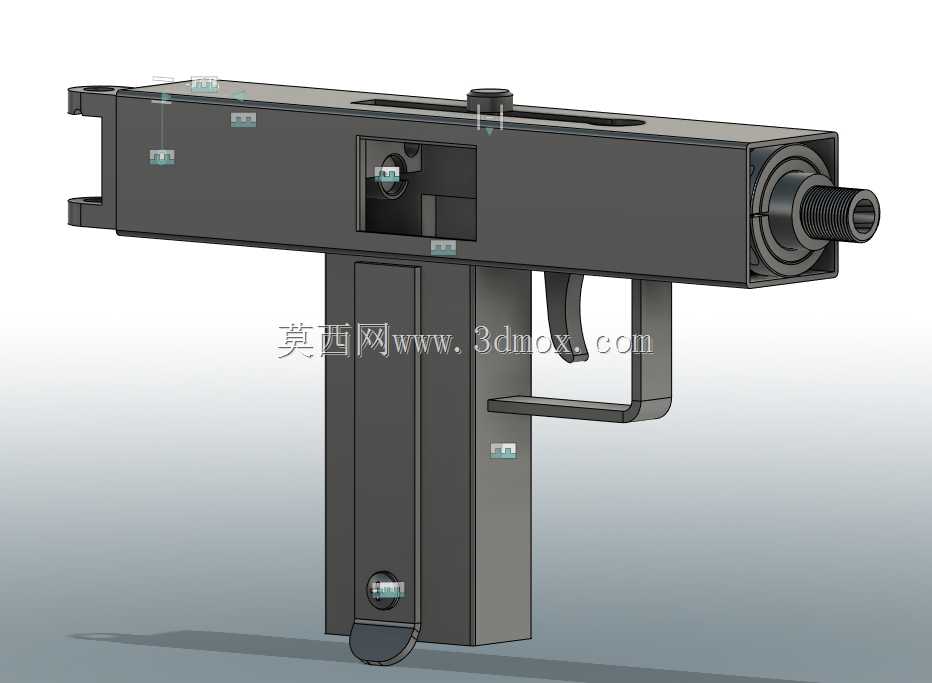

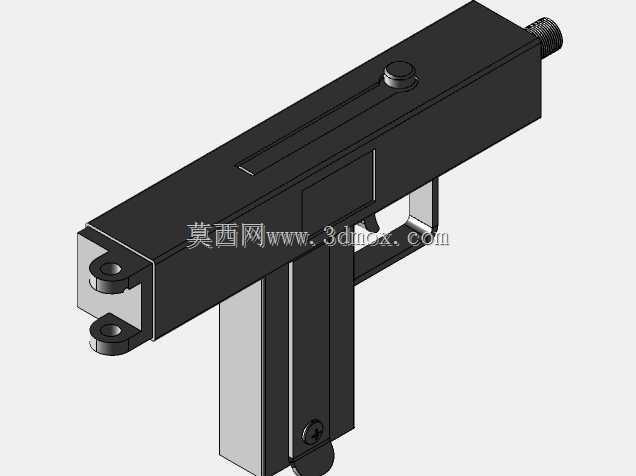

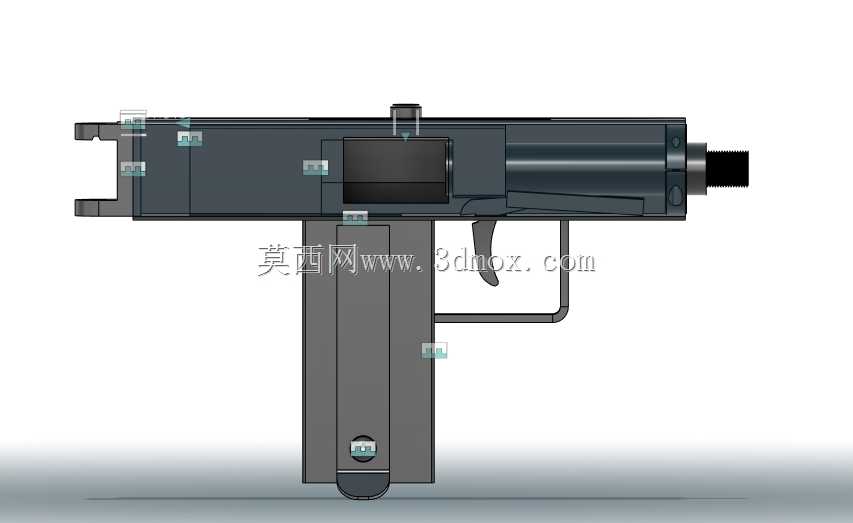

　　先看整体的安装边界与尺寸控制逻辑，这款武器采用了上机匣与枪管组件同轴布局、弹匣垂直布置于握把内部的T型结构，这种布局最大的优势是将供弹结构与握持结构完全重合，大幅压缩了武器的总长度，整体外轮廓包络尺寸控制在极小范围内，可放入常规的战术枪套、车载储物格或者随身隐蔽携行具中，不会因为突出的弹匣结构增加携行时的勾挂风险。枪管部分采用了短行程设计，枪口位置预留了标准的接口安装位，可兼容消音器、枪口制退器等战术附件，接口的同轴度公差在建模时严格控制在0.02mm以内，保证附件安装后不会出现弹道偏移的问题。

　　功能特性层面，这款武器采用自由枪机式自动原理，结构简单可靠，零件数量少，在三维建模过程中对每个运动部件的行程都做了干涉检查：枪机的往复运动行程、抽壳钩的摆动角度、扳机组件的击发传动路径、弹匣内的托弹簧压缩行程都做了动态模拟，确保在连续射击循环中不会出现结构卡滞。上机匣部分采用整体式机匣设计，将枪管固定座、枪机导轨、拉机柄滑槽都集成在同一个主体结构上，减少了分体装配带来的累积公差，同时提升了机匣的整体刚度，在连续射击的振动工况下不会出现导轨变形导致的枪机运动卡滞。握把部分的外形曲面完全贴合人体手部握持的自然弧度，弹匣插入握把后，握把的外轮廓不会因为内部的弹匣结构出现突兀的棱角，握持时的受力点均匀分布在手掌与手指接触区域，长时间握持不会产生明显的压痕。

　　设计思路上，这款数模在搭建时优先考虑了结构的可装配性与维护便捷性，全枪的固定销都采用统一规格的快拆销设计，不需要专用工具就可以完成全枪的拆解维护，拆解后的主要部件分为上机匣组件、枪机组件、扳机组件、弹匣组件四个大模块，每个模块的零件都做了防呆设计，重新装配时不会出现装反的问题。材料选型上，主体承力结构比如机匣、枪机、枪管采用高强度合金钢材料，握把护片、弹匣外壳等非承力结构采用工程塑料材料，在保证结构强度满足膛压承载要求的前提下，尽可能控制全枪的整体重量，方便长时间携行。

　　细节结构处理上，拉机柄采用了非随动设计，布置在机匣顶部位置，左右手都可以操作，不会在射击过程中随枪机往复运动打伤射手的手部；扳机护圈做了加大处理，射手佩戴冬季战术手套或者防割手套时也可以顺畅操作扳机；机械瞄具采用了折叠式结构，不需要使用时可以放倒贴合在机匣顶部，不会在携行时勾挂衣物或者装具，竖起后可以快速完成近距离的快速瞄准；弹匣采用双排双进的供弹结构，供弹可靠性高，建模时对弹匣内的子弹排列角度、抱弹口的尺寸都做了反复调整，确保在不同的持枪角度下都可以顺畅供弹，不会出现供弹故障。另外，在结构的运动间隙设计上，所有相对运动的零件之间都预留了合理的公差间隙，考虑到实际使用中泥沙、灰尘进入武器内部的情况，间隙值控制在0.1mm-0.15mm之间，既不会因为间隙过大导致零件晃动影响射击精度，也不会因为间隙过小在进入少量污物后出现运动卡滞，提升了武器在恶劣环境下的使用可靠性。
