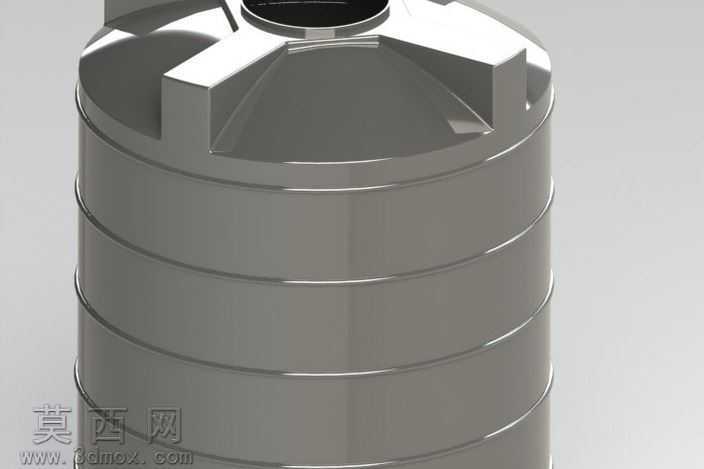

立式储水罐SolidWorks建模作品

本作品为立式储水罐体的三维建模成果，建模过程依托SolidWorks2011平台完成，整体遵循工业储水容器的结构设计逻辑开展创作。建模初期先梳理罐体的整体比例关系，确定圆柱形主体的直径与高度参数，以旋转凸台特征完成罐体主筒体的基础造型，筒体外侧的环形加强筋采用圆周阵列结合拉伸凸台的方式制作，每道加强筋的间距、凸起高度都参考实际民用储水罐的结构强度要求设置，保证罐体盛装液体时的结构稳定性。罐体顶部的造型设计是建模的重点部分，顶部采用多面斜顶拼接结构，既可以避免顶部积水，也能提升顶部的承重能力，建模时通过多个基准面绘制斜顶的截面轮廓，使用放样凸台特征完成各个斜顶块的造型，再通过组合特征将所有斜顶块与顶部法兰结构整合为一体，顶部中心的注水口采用拉伸切除加圆角处理，边缘做平滑过渡避免应力集中。材质与渲染环节，为模型赋予哑光工程塑料材质，调整材质的粗糙度、反射率参数模拟真实PE储水罐的表面质感，渲染时采用柔和的侧上方打光方案，突出罐体表面加强筋的凹凸层次与顶部结构的立体感，阴影参数调整为软阴影效果，让整体渲染效果更贴近实物展示效果。建模过程中融入堆焊工艺的相关设计思路，在罐体各结构的衔接处预留了堆焊加工的余量参考，将堆焊作业的基本技能要求融入结构细节设计，比如筒体与顶部衔接处的厚度参数、加强筋与筒体连接位置的圆角处理，都参考实际堆焊加工的工艺要求设置，让三维模型不仅具备外观展示效果，也能为后续的加工生产提供结构参考。整个建模过程严格遵循参数化设计逻辑，所有特征尺寸都可根据实际使用需求调整，模型的特征树层级清晰，便于后续的参数修改与结构优化，各部分结构的衔接处都做了圆角过渡处理，避免尖锐棱角带来的应力集中问题，整体结构符合立式储水罐的实际使用场景需求。
