TLC5941型LED驱动芯片三维数字模型

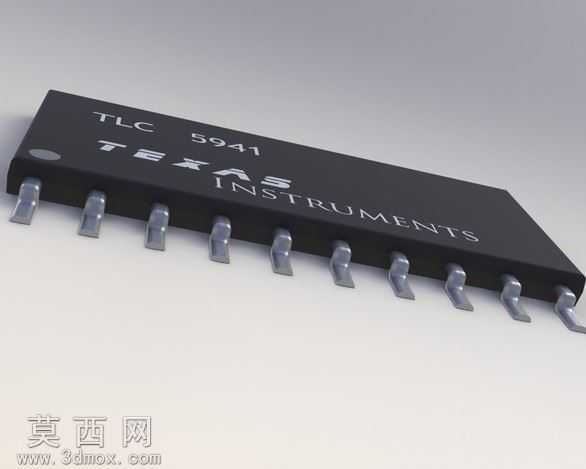

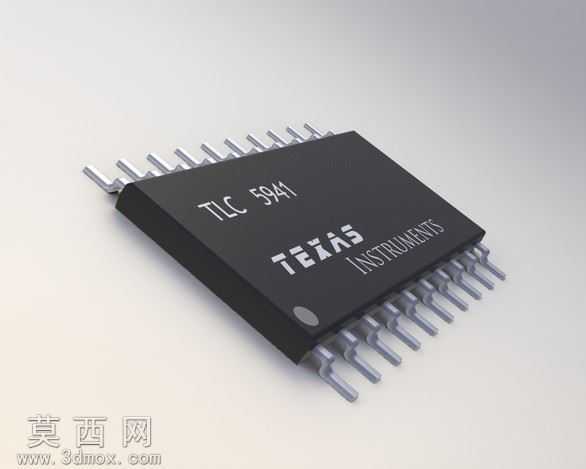

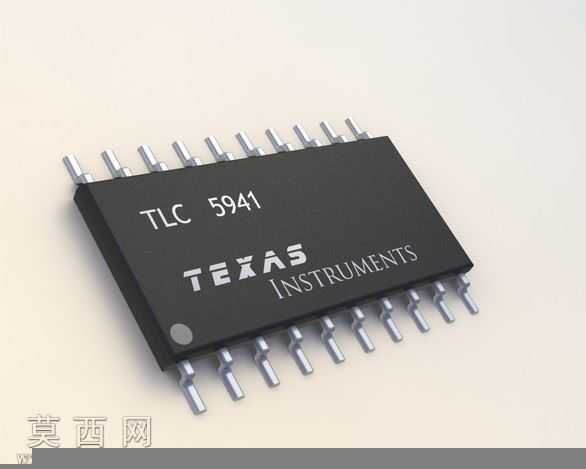

本模型为TLC5941型LED驱动专用集成电路的三维数字模型，建模过程以德州仪器官方公开的芯片封装尺寸参数为核心依据，采用SolidWorks软件完成全参数化建模，严格还原SSOP贴片封装的真实结构比例。建模阶段首先绘制芯片本体的基准草图，通过拉伸特征生成黑色塑封主体，精准控制塑封体的长宽高尺寸与边角倒角弧度，还原量产芯片塑封外壳的真实质感；随后针对两侧共28个鸥翼形引脚进行单独建模，先绘制单个引脚的截面轮廓，通过扫描特征生成引脚的弯折形态，保证引脚的伸出长度、弯折角度、引脚间距完全符合贴片封装的工业标准，再通过线性阵列完成全部引脚的排布，确保引脚与塑封体的装配位置精准无偏差。模型表面细节处理阶段，在塑封体顶面通过包覆特征还原芯片表面的丝印标识，包括TLC5941型号字样、TEXAS INSTRUMENTS品牌标识以及定位圆点标记，丝印的字体样式、排版位置与真实芯片保持一致；材质渲染阶段为塑封体赋予哑光黑色工程塑料材质，调整材质的粗糙度与反光度参数，还原环氧塑封料的哑光质感，为金属引脚赋予镀锡金属材质，添加轻微的表面磨砂纹理与环境反射效果，模拟真实芯片引脚的金属光泽与焊接适配的表面质感。设计过程中重点考量模型的工程实用性，所有特征均保留完整参数化历史记录，可根据同系列不同型号芯片的尺寸参数快速调整修改，模型可直接用于电子产品PCB布局的结构干涉校验、LED驱动产品的装配演示、电子类教学课件的可视化展示以及半导体元器件的科普展示场景，整体模型结构严谨，细节还原度高，符合工业级三维模型的精度要求，能够满足电子结构设计、产品演示等多场景的使用需求。
