带应变监测装置的钢筋混凝土柱结构模型

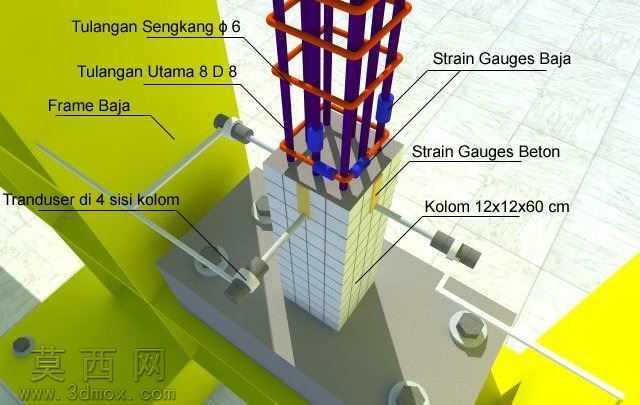

本模型采用三维建模方式完整还原了用于结构力学试验的钢筋混凝土柱试件，建模过程严格遵循结构试验构件的实际构造逻辑，首先搭建12cm×12cm×60cm规格的混凝土柱基体，按照配筋规范布置8根直径8mm的纵向主受力钢筋，外围设置直径6mm的箍筋形成闭合钢筋骨架，精准还原钢筋与混凝土基体的包裹位置关系，所有构件的尺寸比例均匹配实际试验试件的参数标准。模型中完整呈现了两类应变测试装置的布设位置，分别为贴合在钢筋骨架上的钢筋应变片、埋置于混凝土内部的混凝土应变片，同时在柱体四个侧面安装了位移传感装置，用于监测试验过程中柱体的形变数据，所有传感装置的安装位置、连接走线都按照实际试验的布设规范进行建模还原。材质渲染方面，混凝土基体采用浅灰色带细微网格纹理的材质，模拟混凝土浇筑后的表面质感，纵向主筋与箍筋采用深紫色金属材质区分，箍筋做亮橙色边缘处理突出环形构造，应变片采用深蓝色哑光材质，传感装置做金属银灰与黑色的分色处理，底座采用深灰色金属材质搭配固定螺栓细节，背景采用亮黄绿色与浅灰色的分区色块，清晰区分试验台与背景区域，突出柱体构件本身的结构细节。设计思路上以结构试验教学演示为核心目标，通过不同颜色的材质区分不同功能的构件，搭配清晰的标注引线明确各部分构造的名称与参数，既完整展现钢筋混凝土柱的内部配筋构造，也直观呈现结构应变监测试验的测点布置方案，可用于建筑结构教学、试验方案演示等场景，模型各部件均做了独立分组处理，可单独隐藏或显示混凝土层、钢筋层、传感装置层，方便查看内部构造细节，所有构件的衔接位置都做了贴合处理，无穿模错位问题，整体渲染效果清晰明快，构造细节辨识度高，能够准确传递钢筋混凝土柱试验构件的结构组成与监测方案要点。
