7x16英寸六辐镂空款合金汽车轮毂设计

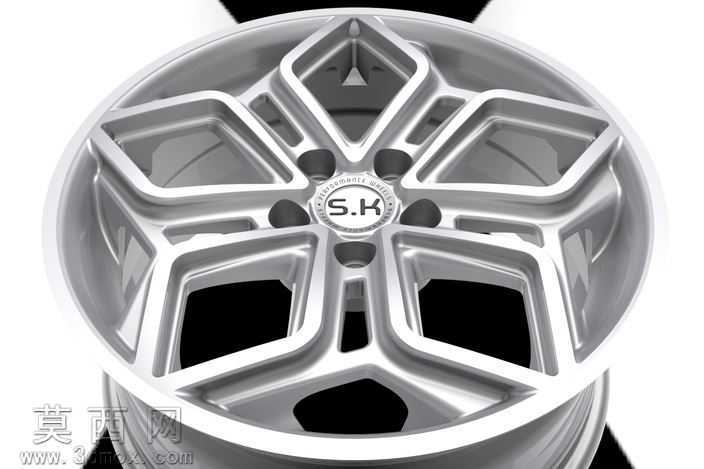

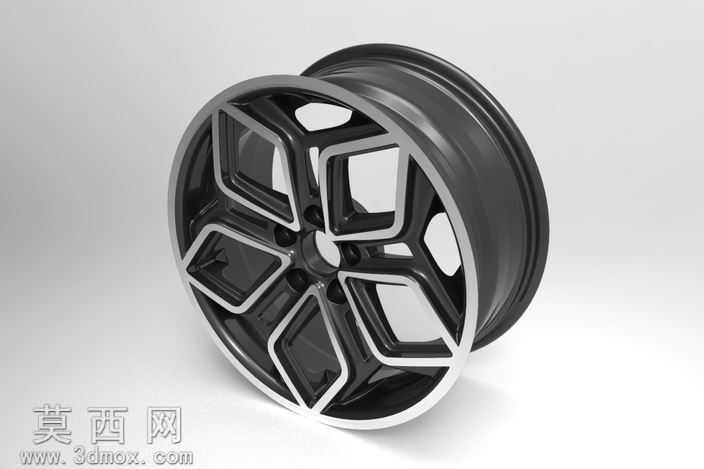

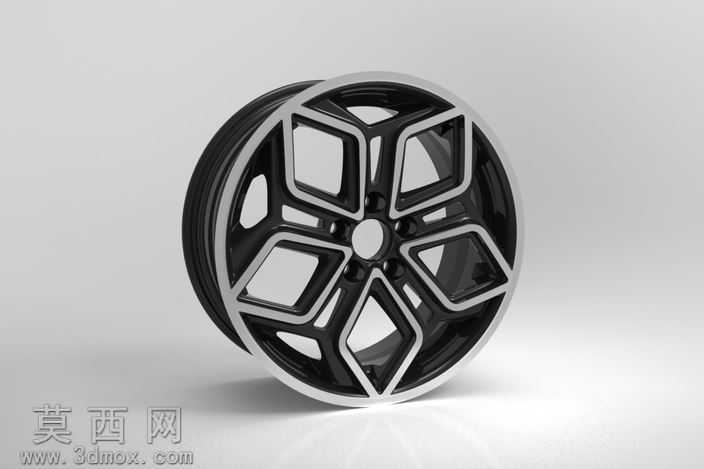

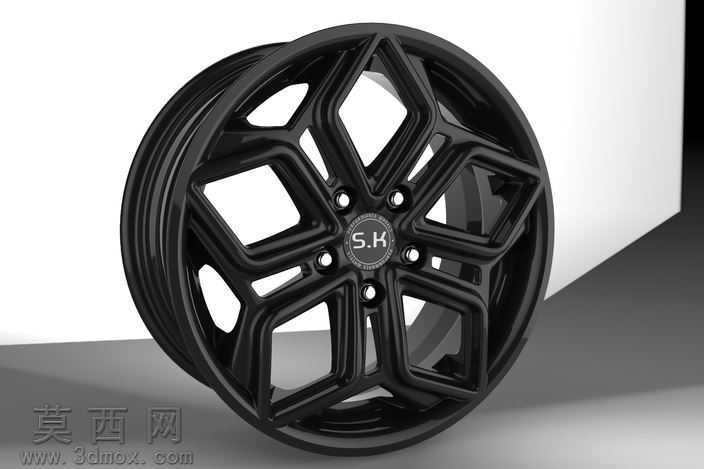

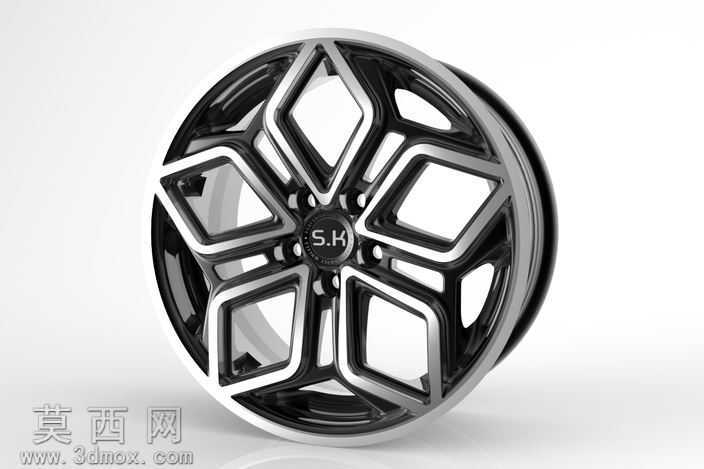

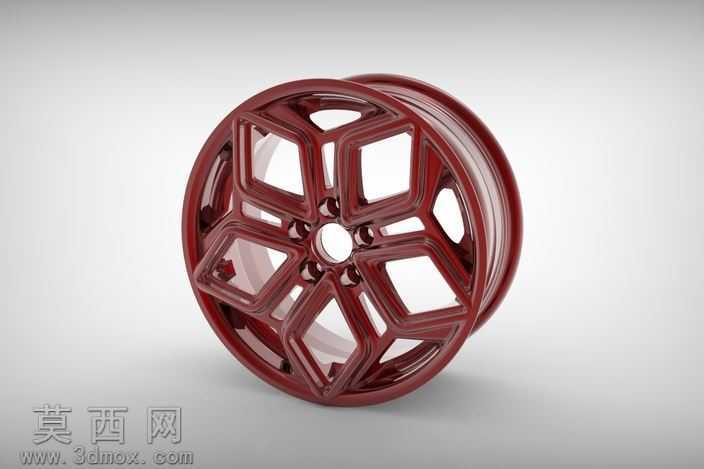

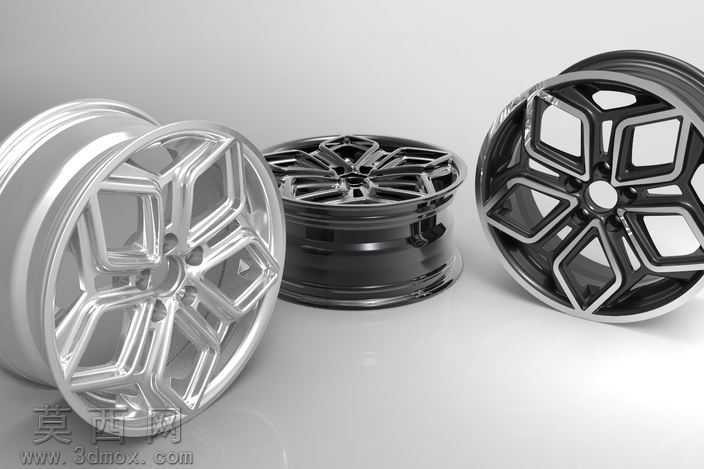

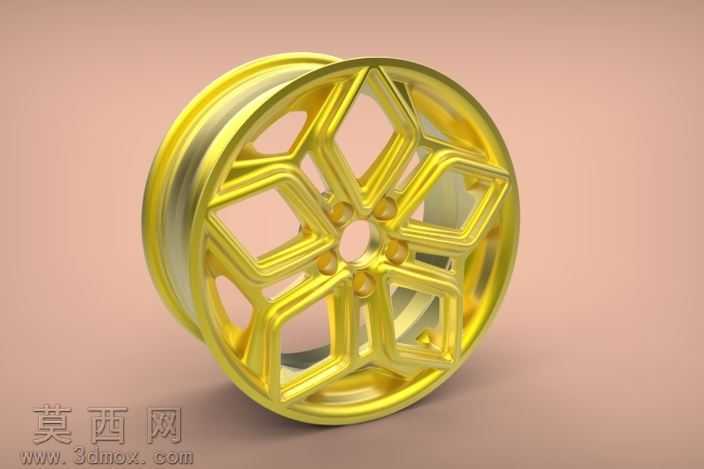

本作品为7x16英寸规格的乘用车合金车轮三维建模成果，建模阶段以实车装配的轮辋参数为基准，严格遵循轮辋公称直径16英寸、轮辋宽度7英寸的尺寸规范，先通过草绘绘制轮辋的基准旋转轮廓，采用旋转特征生成轮辋的基础筒体结构，精准预留了轮胎安装的胎圈座、轮缘、气门嘴安装位等标准化结构，保证轮辋部分与常规民用乘用车轮胎的装配适配性。轮辐部分采用六组对称式菱形镂空结构设计，建模时先绘制单组轮辐的轮廓草绘，通过拉伸、拔模、倒圆角特征生成单辐基础形态，再通过圆周阵列完成六组轮辐的均匀排布，相邻轮辐之间的镂空区域经过反复的曲率调整，既保证了视觉上的运动感与精致感，也通过镂空结构有效降低了轮毂整体自重，兼顾轻量化设计需求。中心安装区域建模时精准还原了轮毂中心盖的安装位、螺栓孔的分布圆参数，中心盖区域预留了品牌标识的浮雕安装位，可适配不同品牌的中心盖装饰件。材质与渲染阶段，轮辐表面采用亮面镀铬与黑色烤漆的双色搭配处理，镀铬部分调整了金属材质的反射率、粗糙度参数，模拟出真实电镀层的高反光镜面效果，黑色烤漆部分调整为半哑光的金属漆质感，两种材质的边界做了精细化的倒角过渡处理，避免出现生硬的材质分界，轮辋边缘做了亮面车削的材质效果，还原量产合金轮毂的车亮边工艺质感。结构设计上，轮辐与轮辋的连接位置做了加厚的过渡圆角处理，分散车轮行驶过程中的载荷应力，避免应力集中导致的结构失效，螺栓孔周围做了局部加厚的凸台结构，保证轮毂与车轴法兰连接的结构强度，整体模型的所有曲面都经过曲率连续性检查，无破面、重叠面等建模缺陷，可直接用于后续的结构仿真、3D打印验证或者产品渲染展示使用。
