可变后掠翼机翼掠角调节传动机构

　　这套传动机构的核心作用是在飞行器不同飞行工况下，驱动机翼完成后掠角度的连续调节，适配从低速起降、亚音速巡航到超音速突防的全飞行包线气动需求。在低速起降阶段，机构将机翼后掠角调整至最小位置，此时机翼展长最大，诱导阻力显著降低，可有效缩短起降滑跑距离，提升低空低速状态下的升力系数，保障起降阶段的操纵稳定性；进入亚音速巡航阶段时，机构将后掠角调整至中间档位，平衡升阻比与结构载荷，降低巡航阶段的燃油消耗，提升航程表现；当飞行速度突破音障进入超音速飞行区间时，机构驱动机翼转动至最大后掠角位置，减小机翼展弦比，降低激波阻力，削弱跨音速阶段的气动焦点突变带来的操纵扰动，提升高速飞行状态下的机身稳定性。

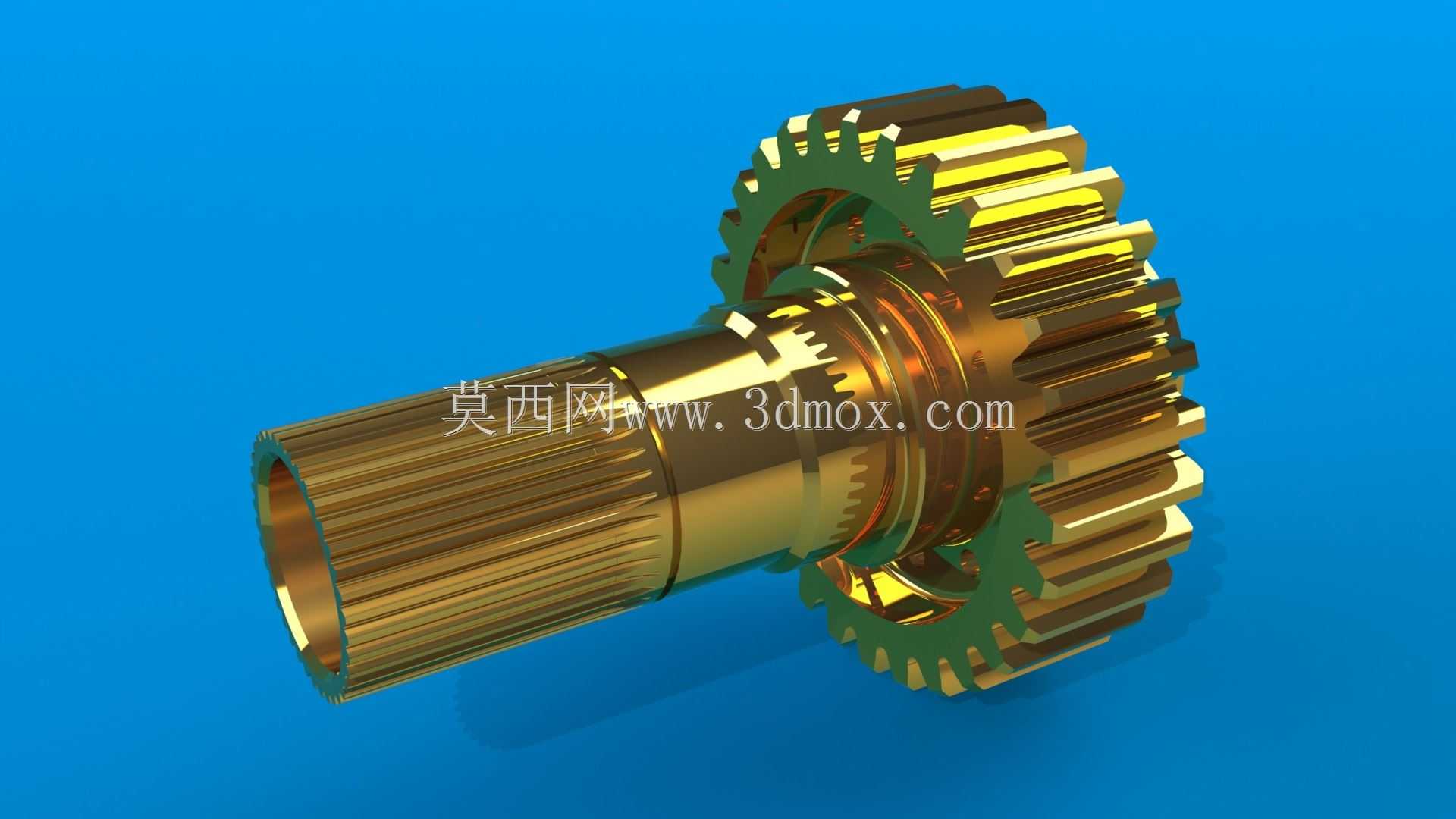

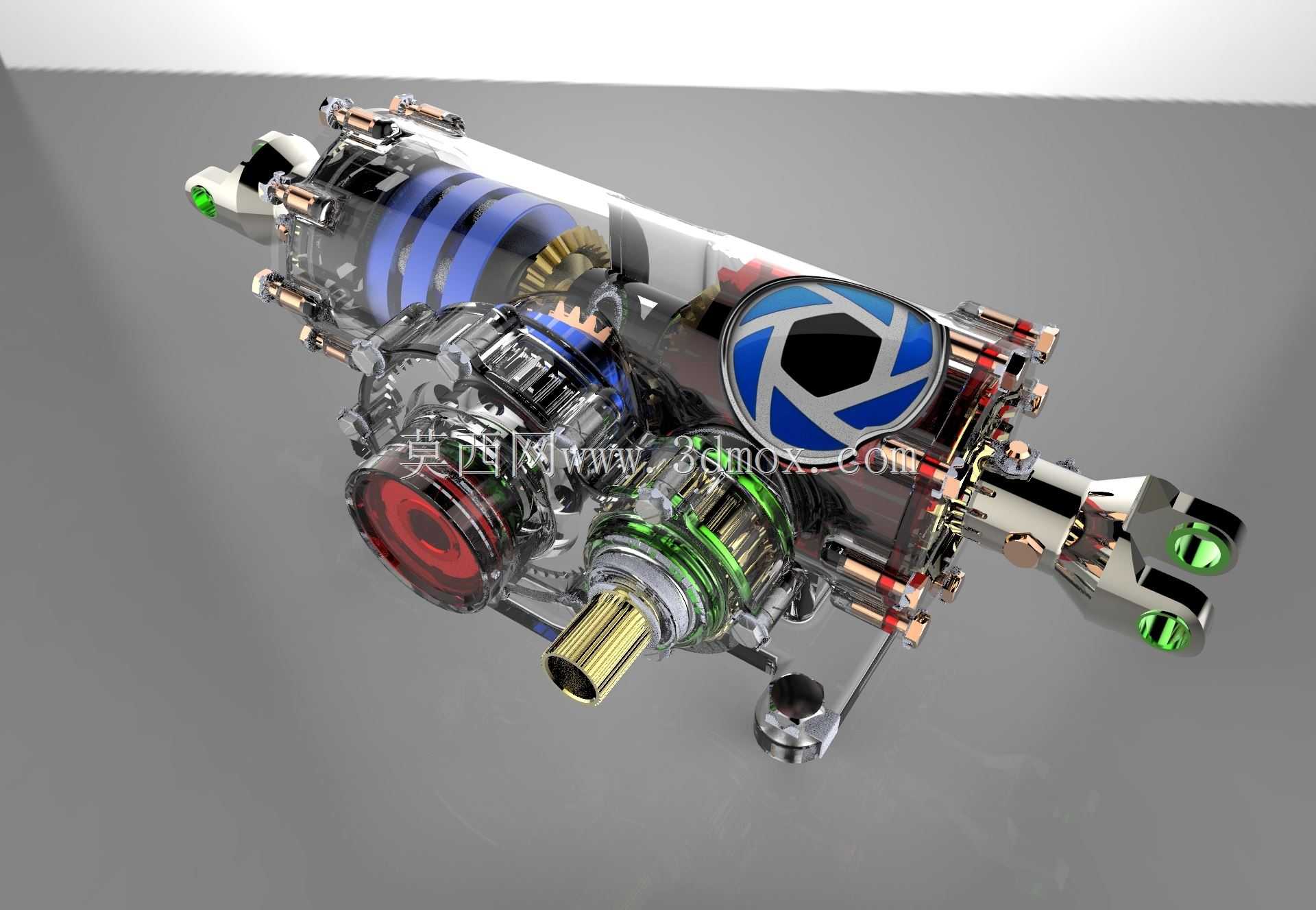

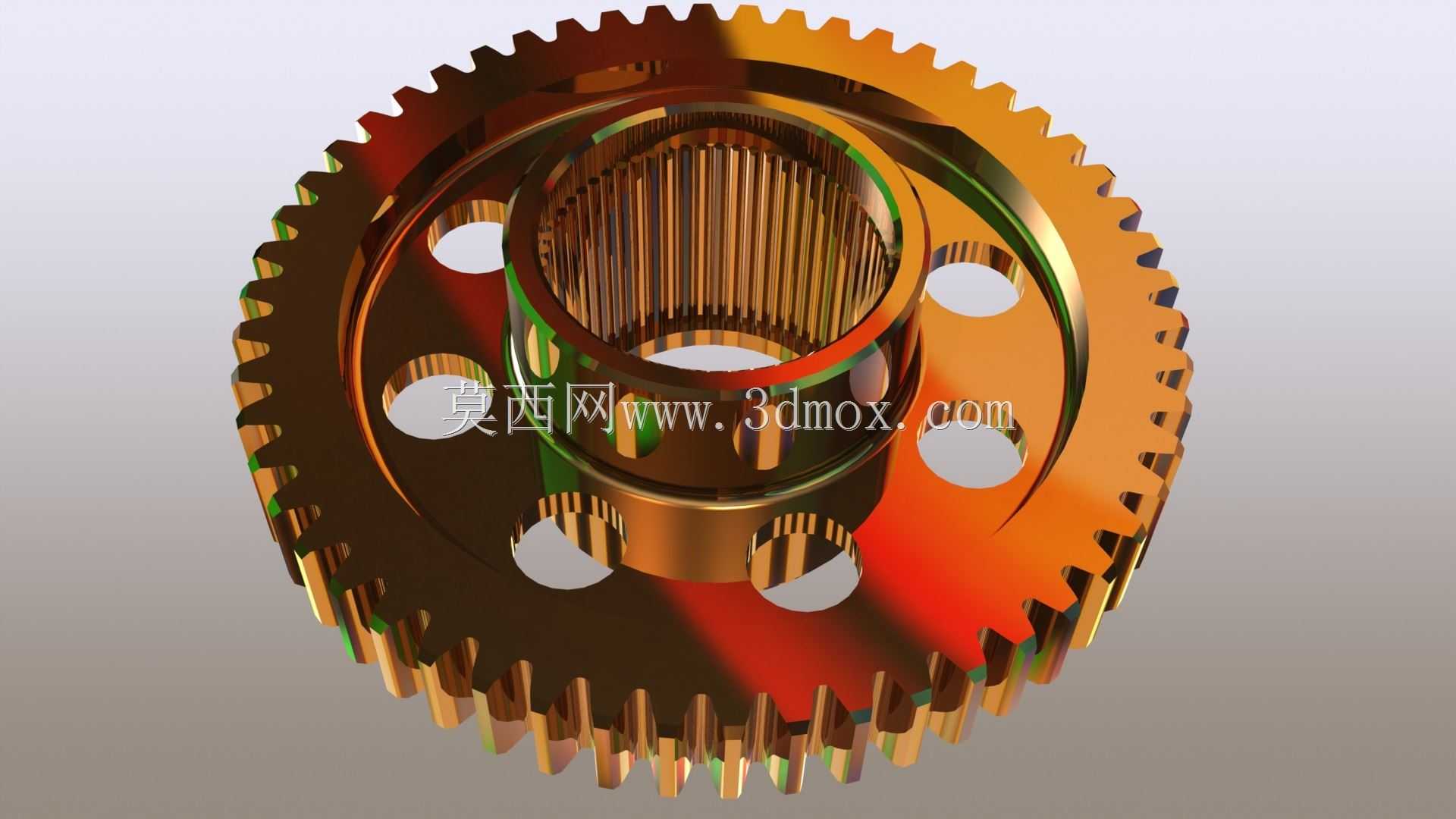

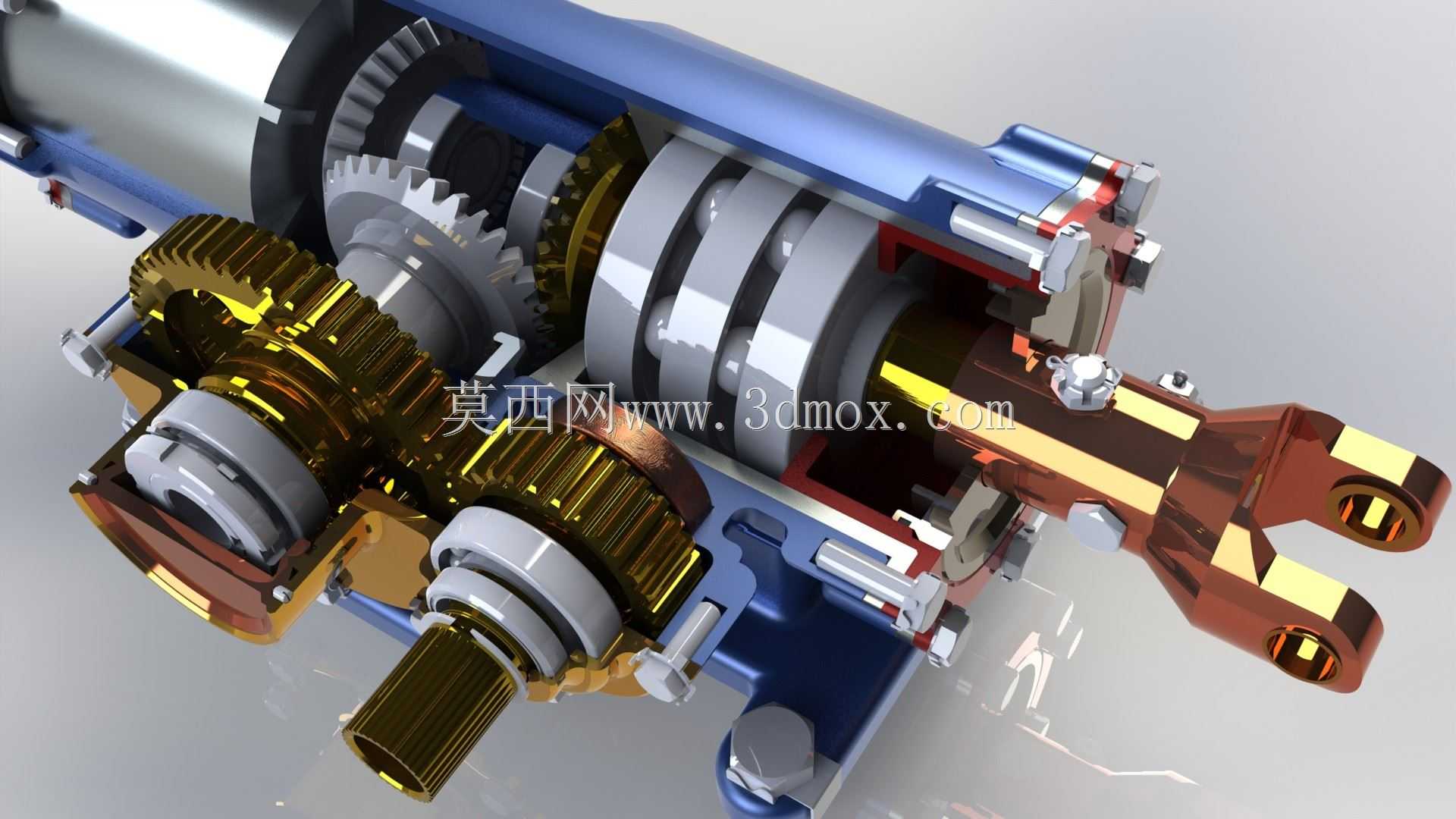

　　从结构设计逻辑来看，整套机构采用多级定轴齿轮与行星齿轮组串联的传动布局，输入端连接机载液压驱动马达或者伺服电机，动力首先经过一级行星减速组完成第一级降速增扭，抵消大后掠角调节时机翼气动载荷带来的反向冲击，随后动力传递至同轴布置的多组换挡齿轮组，不同齿数比的齿轮副对应不同的调节速率档位，可根据飞控系统的指令切换传动比，实现快速粗调与微动精调的功能切换，避免单一传动比下调节速度过快导致的机翼结构冲击，或是调节速度过慢导致的工况响应滞后。末端输出轴通过花键与机翼转轴刚性连接，输出端集成了角度反馈传感器的安装接口，可实时将机翼实际掠角数据回传至飞控系统，形成闭环控制，保障角度调节精度控制在允许的误差范围内。

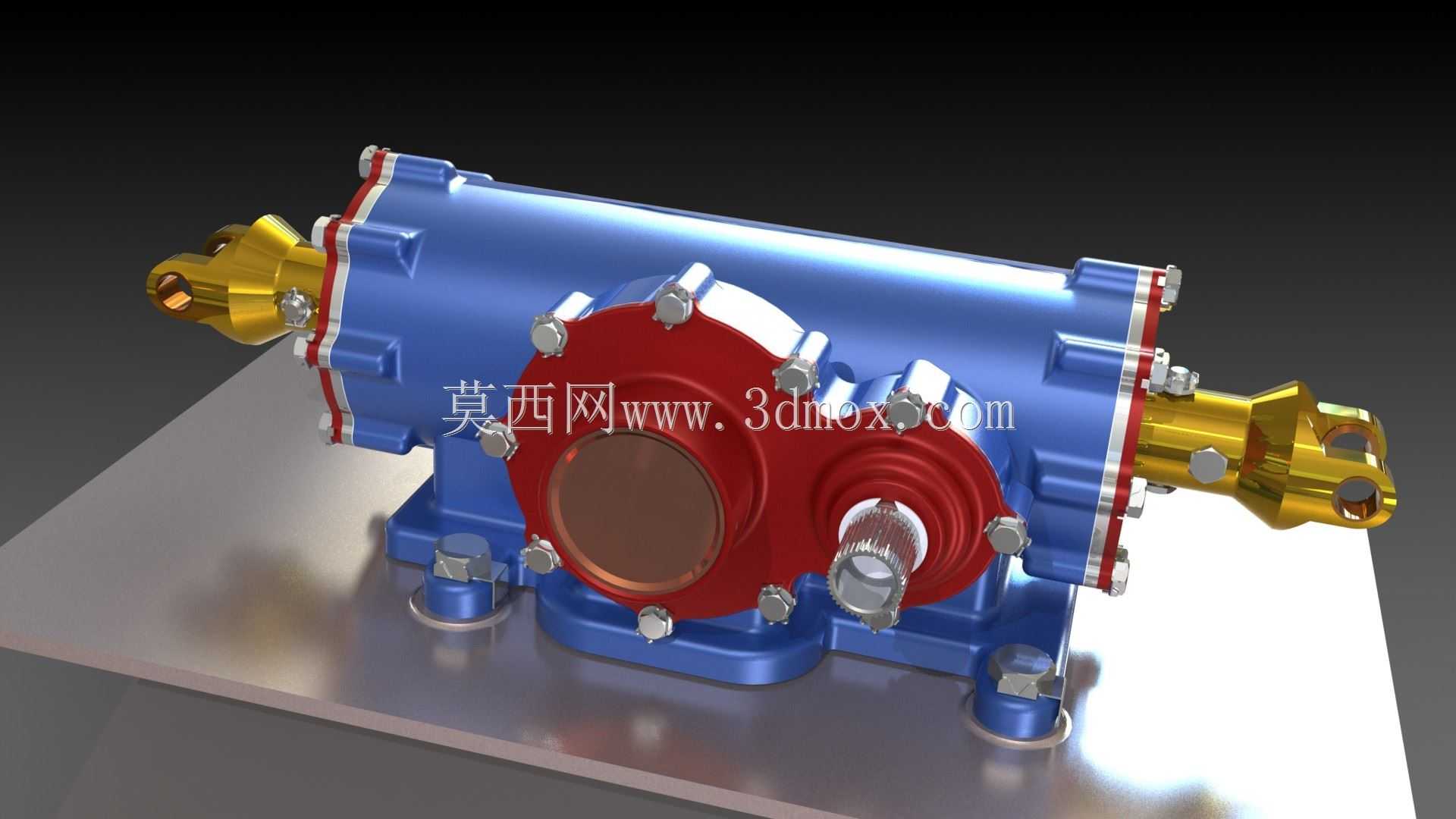

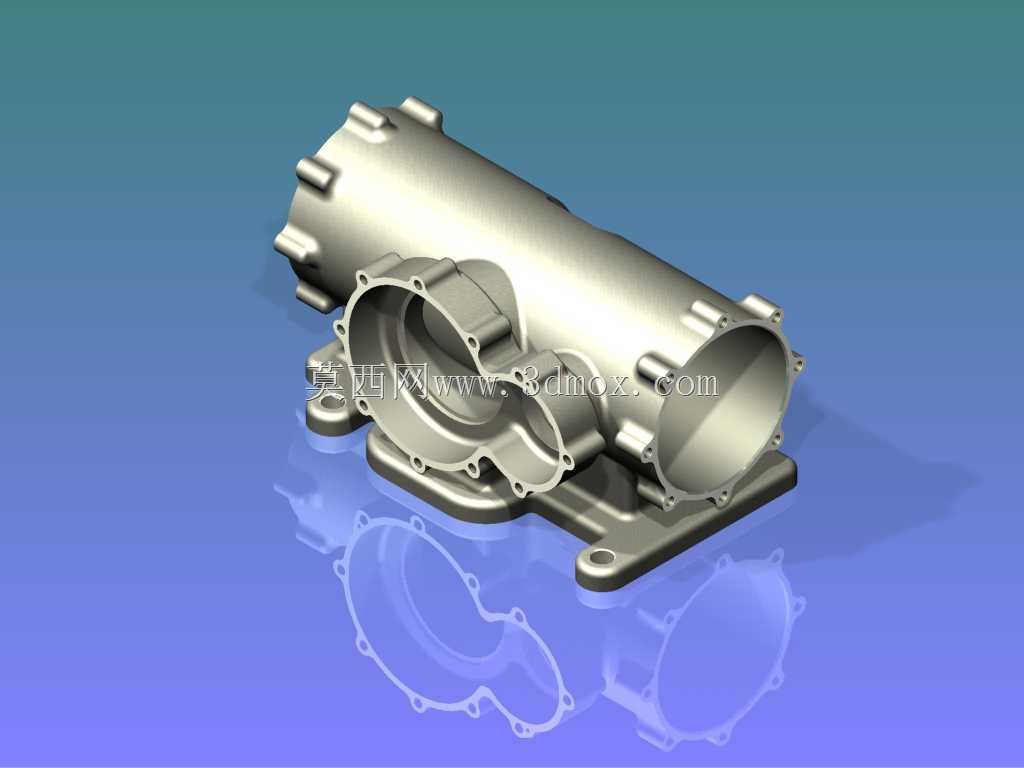

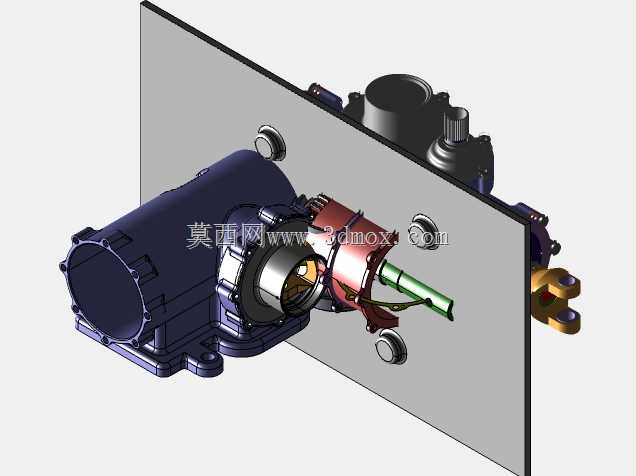

　　在结构布局上，整套传动机构采用同轴串联的筒式安装结构，所有齿轮、轴系、轴承部件均集成在圆柱形的主壳体内，可直接嵌入机翼根部与机身连接的承力翼盒腔体内，不需要额外占用机身内部的设备安装空间，主壳体采用高强度航空铝合金加工成型，外部设计有与翼盒承力梁连接的安装法兰，法兰上的安装孔位按照航空紧固件标准设计，可直接与翼盒的预埋承力衬套匹配，安装时不需要对原有翼盒结构进行大规模改装。机构的径向最大尺寸适配多数可变后掠翼飞行器的翼盒内部腔体宽度，轴向长度可根据不同机型的翼根长度调整末端输出轴的伸出长度，适配不同安装边界的需求。

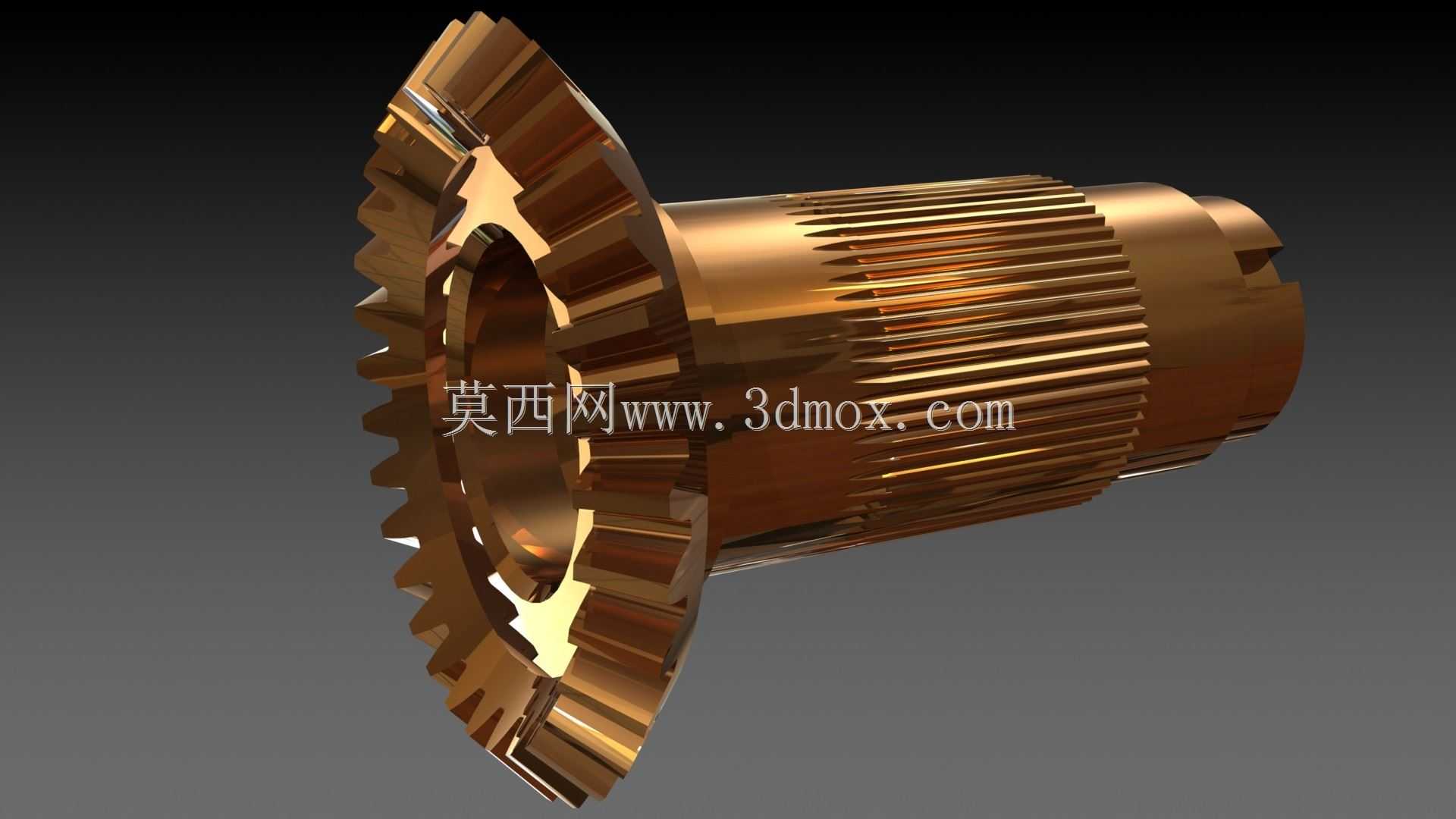

　　考虑到航空部件的高可靠性要求，整套机构的齿轮副均采用斜齿设计，相比直齿轮传动具备更高的重合度，传动过程中冲击更小、噪音更低，可承受更大的交变载荷，适合飞行器飞行过程中持续变化的气动载荷工况。所有转动轴的支撑位置均采用成对安装的角接触球轴承，可同时承受径向载荷与机翼传递过来的轴向推力，轴承位置设计有集成式润滑脂储油腔，配合接触式橡胶密封圈，可在全寿命周期内不需要额外补充润滑，避免润滑油脂泄漏污染机翼内部的其他机载设备。机构的外壳上预留了多个检修口盖的安装位置，日常维护时不需要将整套机构从翼盒中拆解，即可通过检修口检查齿轮磨损情况、传感器工作状态，大幅降低地勤维护的工作量。

　　在载荷传递路径设计上，机翼承受的气动升力、阻力带来的弯矩与扭矩，一部分通过输出轴直接传递至翼盒承力结构，另一部分通过齿轮组的啮合面均匀分散至主壳体，再通过主壳体的安装法兰传递至机身主承力框架，避免应力集中在单个齿轮或者轴系部件上，提升整套机构的抗疲劳寿命。机构内部还设计有机械锁止机构，当掠角调整至设定档位后，锁止销会自动卡入对应档位的定位槽内，实现机械刚性锁止，避免飞行过程中气动载荷导致齿轮组反向转动，出现掠角非指令性偏移的故障，即使在驱动系统失压或者断电的极端工况下，机械锁止机构也能保持机翼掠角的稳定，保障飞行安全。
