航空轻量化拓扑优化控制摇臂结构

　　该结构件属于航空操纵系统的核心承力摇臂类构件，主要应用于轻型通航飞机、运动类飞机的操纵链路中，承担操纵力传递、行程换向的核心作用，连接操纵拉杆与对应作动端，将飞行员的操纵输入精准传递至舵面或其他执行机构，是操纵系统中决定操纵精度与响应速度的关键传力部件。从实际使用场景来看，这类构件长期处于交变载荷工况下，起飞、爬升、巡航、机动、降落全飞行阶段都要持续承受往复的拉压载荷，同时还要耐受飞行过程中的振动、温度交变环境，对结构的疲劳强度、刚度冗余都有极高要求，一旦出现结构失效会直接影响飞行操纵安全。

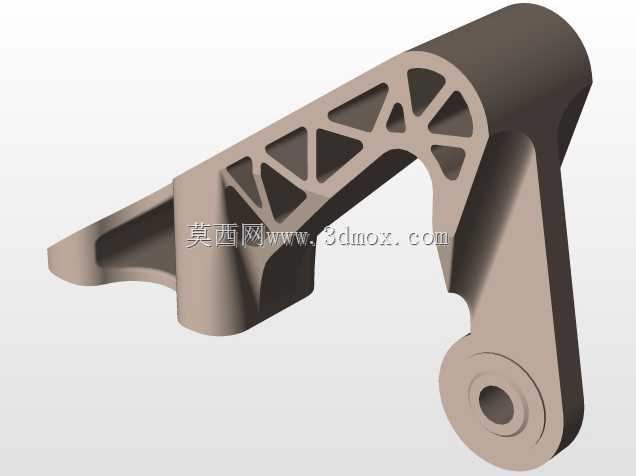

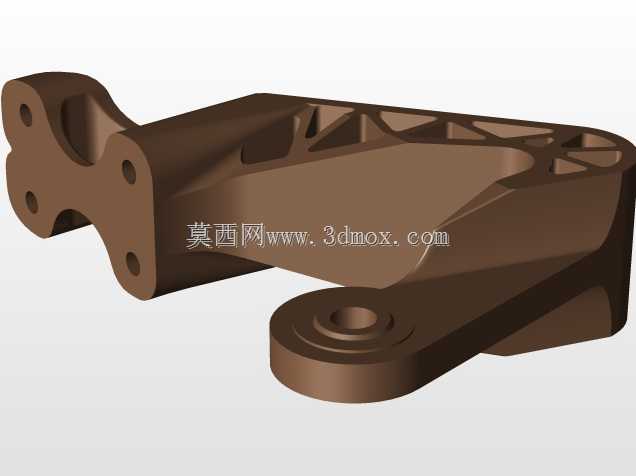

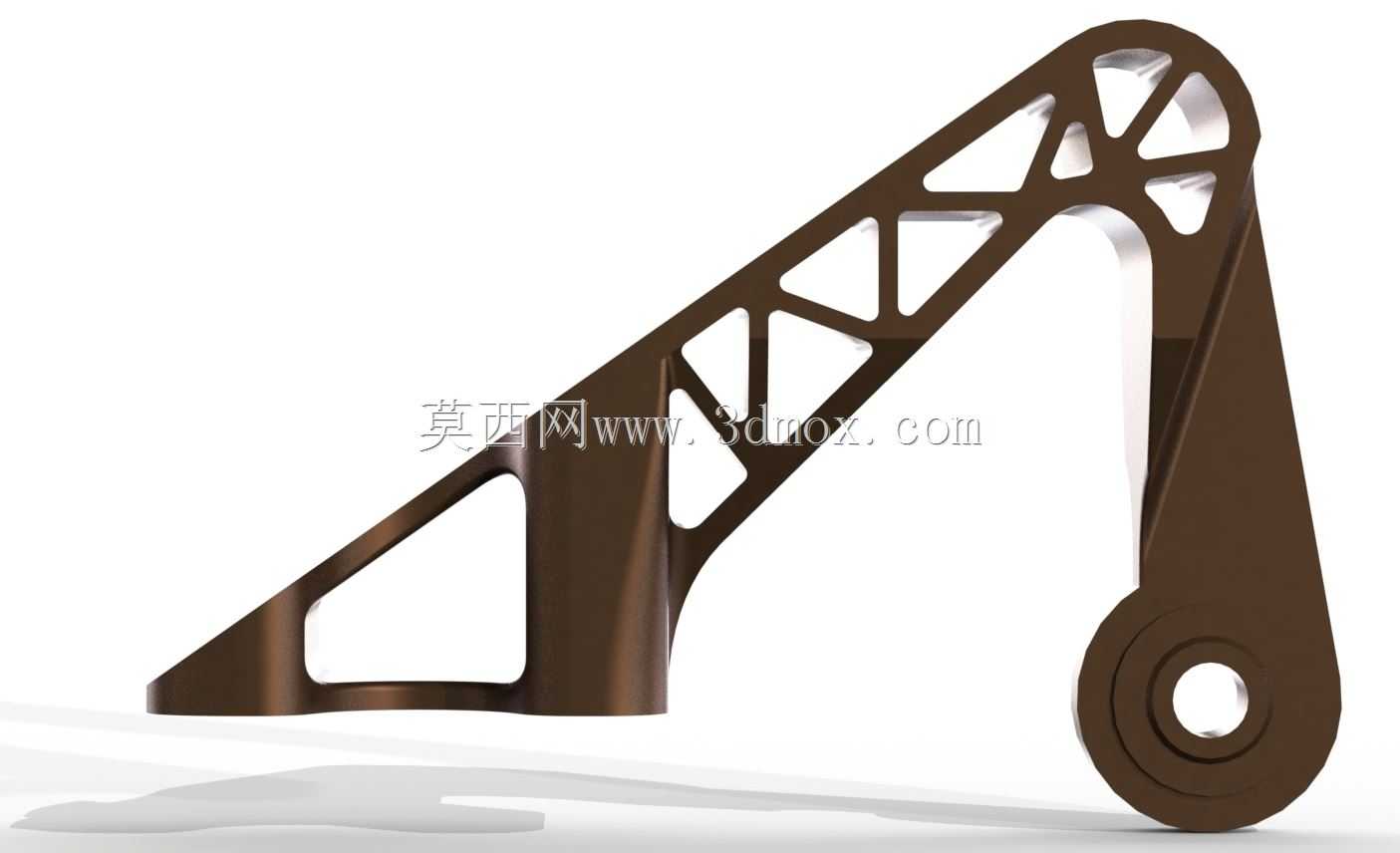

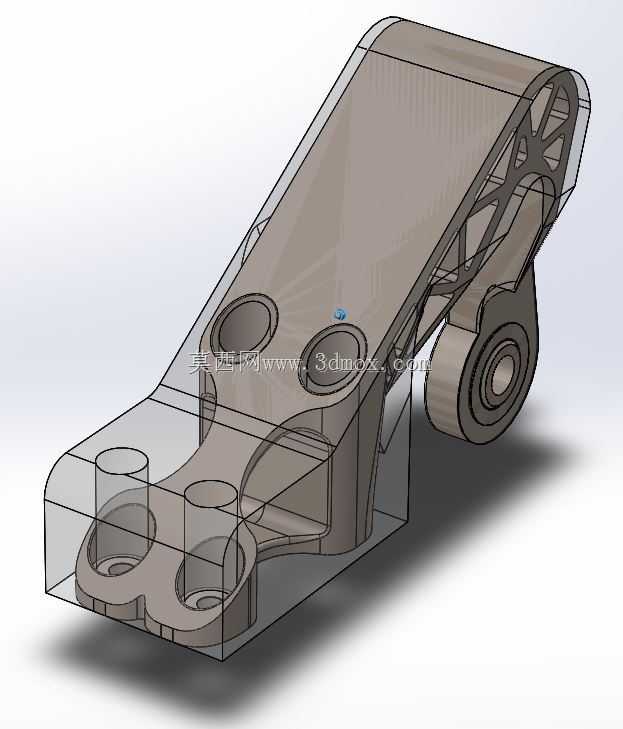

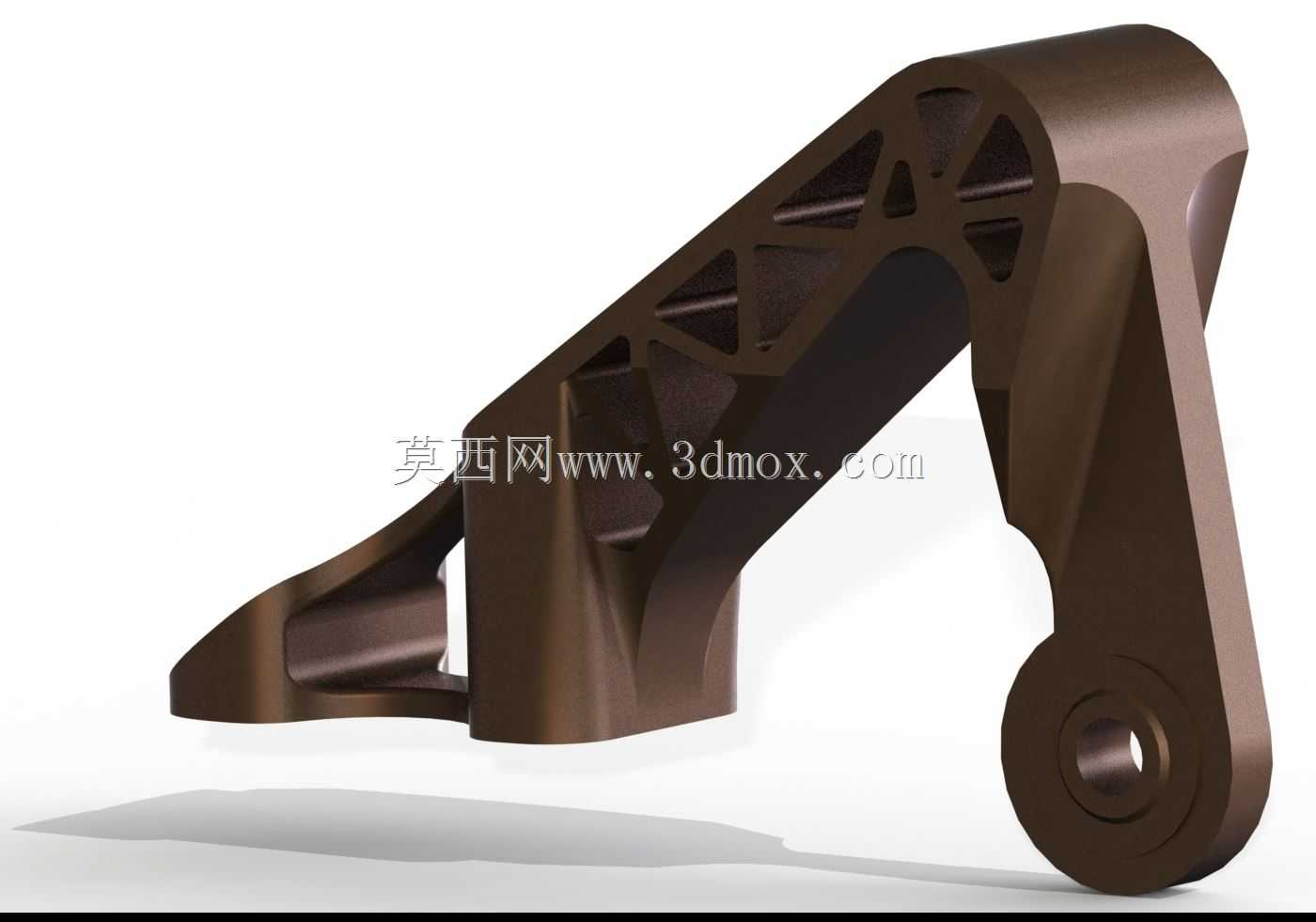

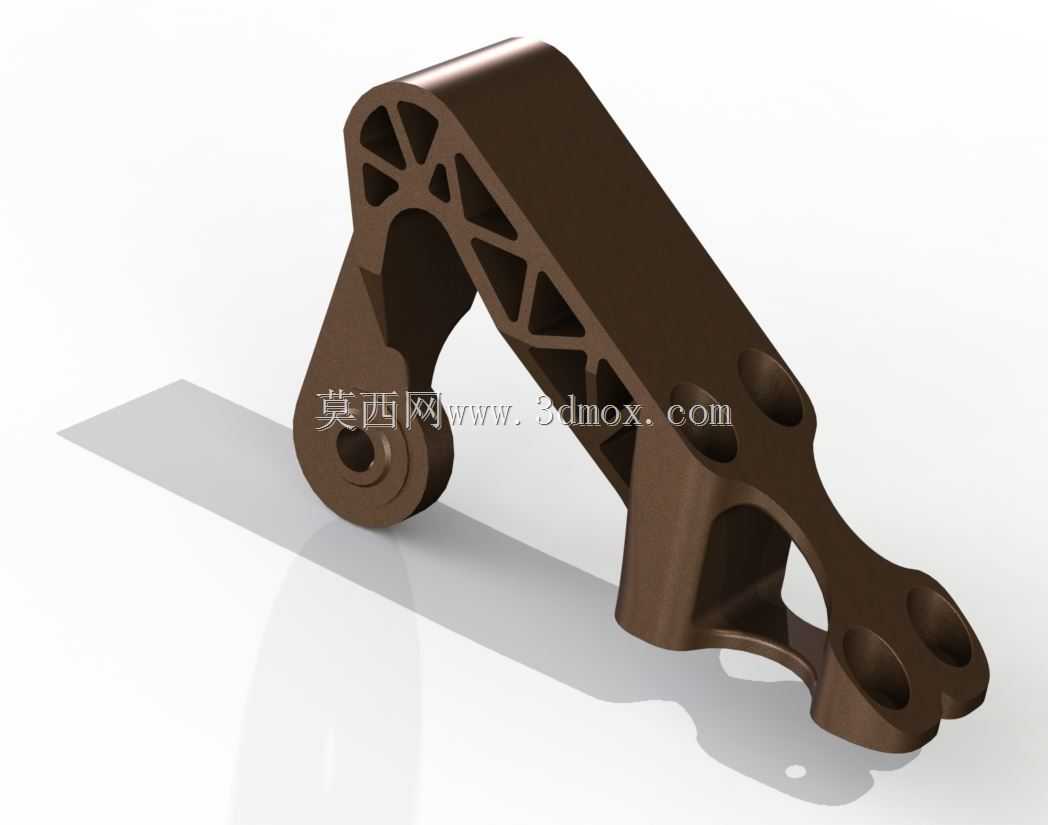

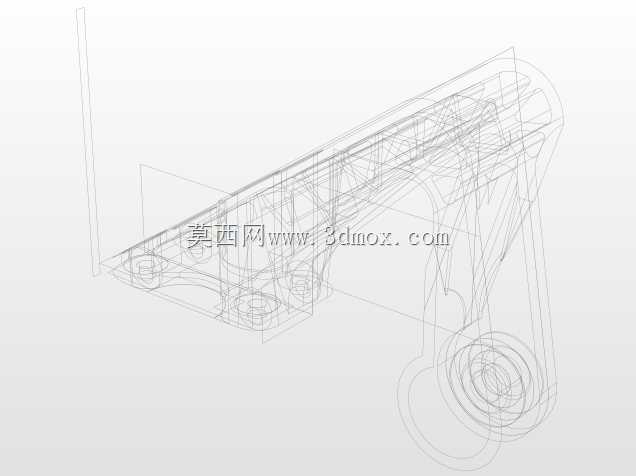

　　设计阶段首先围绕安装边界做了硬点锁定，下端带衬套的铰接孔为固定安装铰点，上端两个连接位分别对接输入拉杆与输出连杆，三个连接点的相对位置完全匹配对应机型的操纵系统安装空间，不会和周边的管路、线束、结构蒙皮产生干涉，铰接孔的内径尺寸适配标准规格的航空自润滑衬套，压装后可以实现长期免维护的铰接转动，避免飞行过程中出现卡滞、旷量问题。整体结构采用拓扑优化思路做轻量化设计，在非主传力路径区域做了大面积的材料去除，通过三角形镂空的筋格结构重构传力路径，既保证了主载荷路径上的材料连续分布，满足拉压、弯曲载荷下的强度与刚度要求，又将整体重量控制在0.39公斤，相比同载荷等级的实体铣削摇臂减重超过40%，完美契合航空构件对重量控制的严苛要求——每减少一克结构重量，都能对应提升有效载荷、降低燃油消耗。

　　外形设计上，所有的棱边都做了大圆角过渡处理，避免尖锐边角带来的应力集中问题，同时也能减少安装过程中对操作人员的划伤风险，镂空区域的筋条宽度经过反复迭代计算，在满足最小加工工艺要求的前提下做到了最窄尺寸，筋条的走向完全贴合主应力迹线，让每一处材料都能最大化发挥承载作用，没有多余的冗余材料。构件的主体轮廓采用变截面设计，在铰接孔、连接孔等应力集中区域做了局部加厚，提升局部的挤压强度与疲劳寿命，中间传力段则根据弯矩分布做截面渐变，靠近固定铰点的位置截面尺寸更大，向两端连接点逐步平滑过渡，避免截面突变带来的应力突变问题。

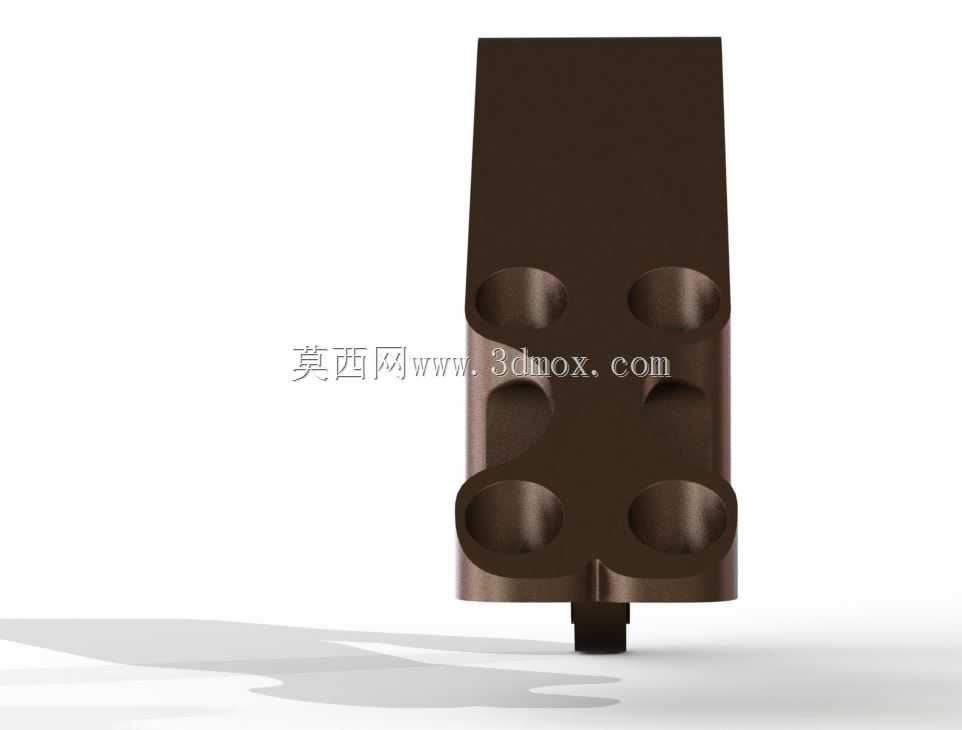

　　从安装适配性来看，该构件的整体外轮廓完全包络在对应机型的操纵机构安装腔体内，最大外伸尺寸不会超出周边结构的预留间隙，安装时不需要对周边原有结构做任何修改，直接替换原有同规格构件即可完成装配，铰接孔的端面精度满足衬套压装的公差要求，连接端面的平面度可以保证拉杆安装后不会出现附加弯矩，减少拉杆轴承的额外磨损。实际使用过程中，这种拓扑优化的镂空结构还能减少飞行过程中的气动阻力，相比外形厚重的传统摇臂，镂空区域可以让气流顺畅穿过，不会在构件后方形成紊流影响周边设备的工作稳定性。结构的表面处理适配航空构件的防腐要求，整体做硬质阳极氧化处理后，可以耐受高空高湿、温差变化带来的腐蚀问题，长期使用不会出现锈蚀、表层剥落的问题，维护过程中只需要定期检查铰接衬套的磨损量即可，不需要对构件本身做特殊的养护。

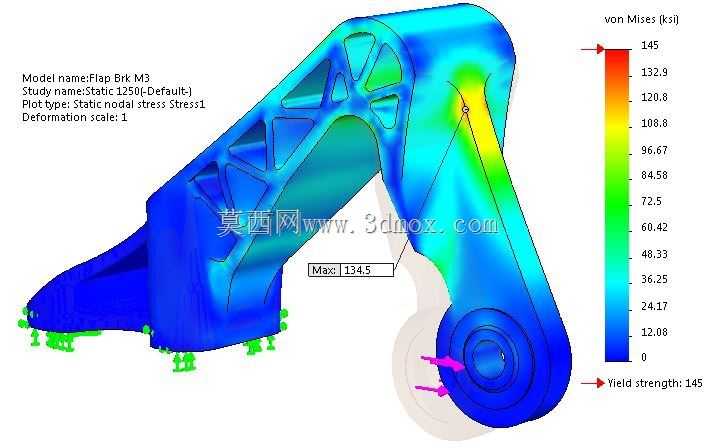

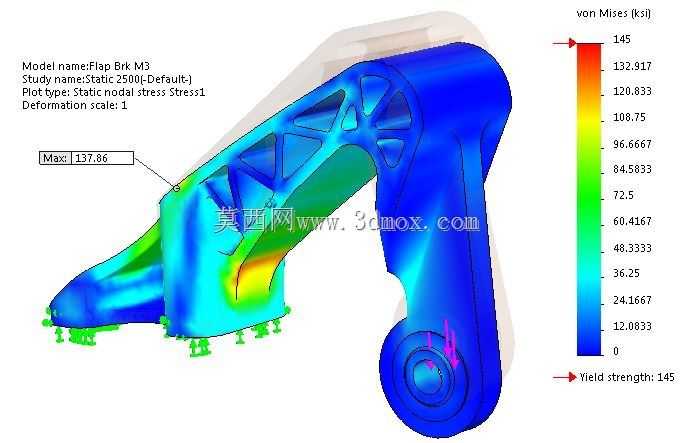

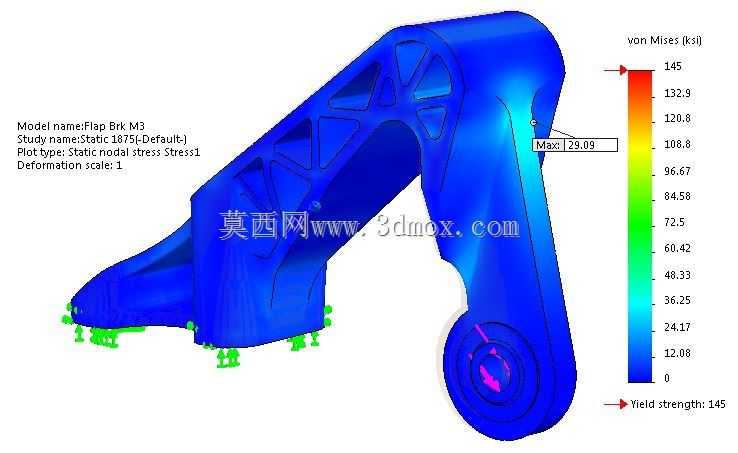

　　在结构验证逻辑上，设计阶段已经通过有限元仿真完成了多工况载荷校核，包括最大操纵力下的静强度校核、往复载荷下的疲劳寿命仿真、极端温度下的热变形校核，所有指标都满足航空构件的设计规范，1.5倍极限载荷下不会出现塑性变形，3倍破坏载荷下不会出现结构断裂，完全满足飞行场景下的使用安全要求。这类轻量化拓扑优化构件的设计思路，也可以延伸到其他对重量敏感的机械领域，比如高速自动化设备的传力摇臂、赛车的操纵构件、无人机的机体结构件，核心都是在保证结构强度刚度满足使用要求的前提下，最大化去除冗余材料，实现结构效能的最优匹配。
