伊尔14运输机线框结构三维数模

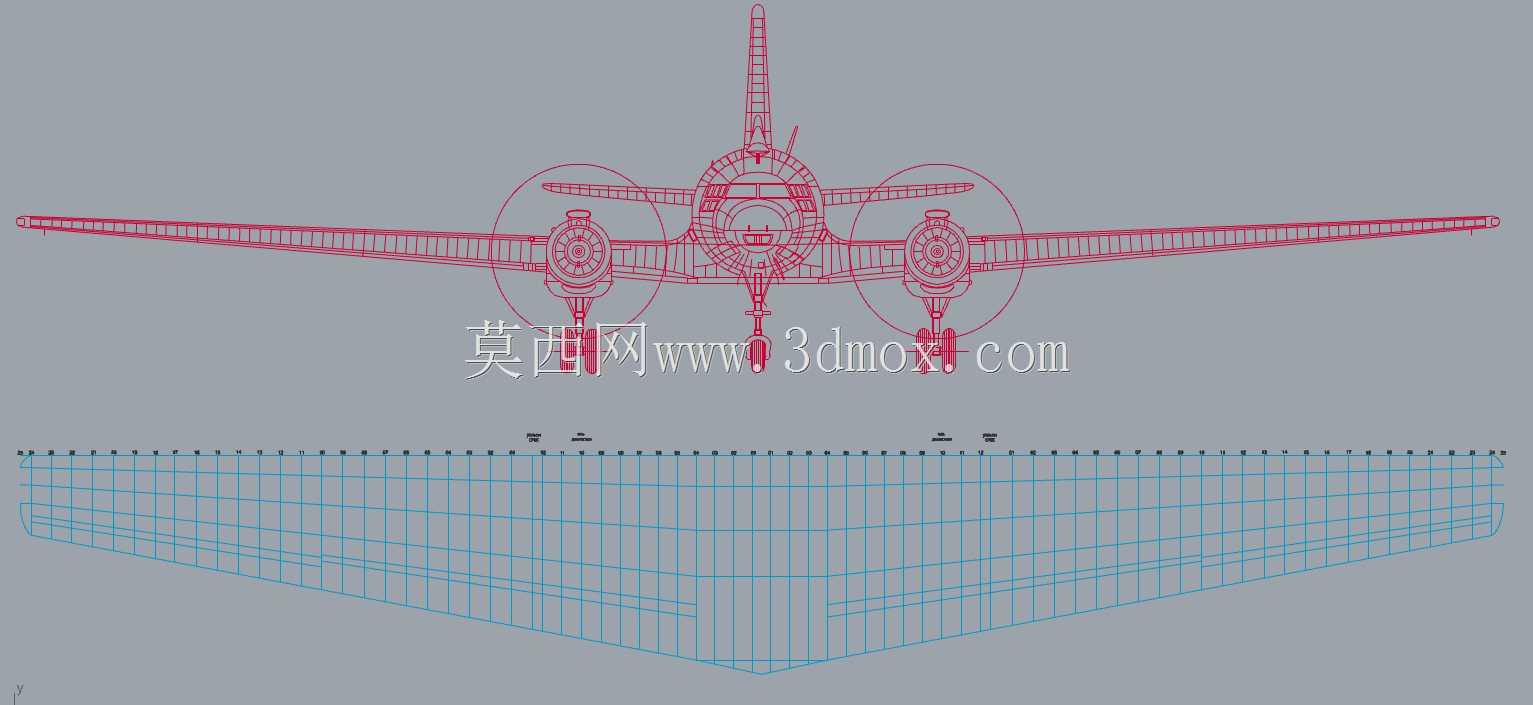

　　这套线框结构数模完整还原了双发活塞式运输机的整机气动布局与结构轮廓，从正视图投影可清晰识别平直下单翼、单垂尾加双平尾的常规尾翼布局，两台星型活塞发动机对称布置于机翼中段，前三点式起落架的收放舱轮廓、机头领航舱段的曲面过渡、机身客舱段的等直截面特征都在线框中做了精准的拓扑还原，下方的俯视图线框则完整呈现了机翼的展弦比、后缘襟翼与副翼的分区边界、水平尾翼的展长匹配关系，所有线条严格遵循航空制图的投影对应规则，每一处结构交点都能在正俯两个视图中找到对应投影关系。

　　在实际航空工程场景中，这类线框数模常作为机型复原、航空科普展陈设计、模拟机视景建模的基础框架使用，不同于实体数模侧重内部结构与装配关系，线框模型更侧重外形气动边界的精准表达，能快速提取整机的迎风面投影、机翼平面参数、各操纵面的偏转范围边界，在做初步气动估算、展陈道具的1:1放样加工时，可直接从线框中提取各截面的型值点，不需要额外做曲面逆向的点云对齐工作。

　　设计思路上完全遵循原机的真实尺寸比例做拓扑构建，机身总长、翼展、垂尾高度的比例关系严格匹配实机参数，机翼的安装角、上反角在线框中通过投影线条的斜率做了隐性表达，发动机短舱与机翼的连接段、起落架舱与机身腹部的过渡曲面，都通过多段连续的线框网格做了曲率约束，避免出现曲面拐点不符合原机气动外形的问题。从安装边界来看，数模预留了机身内部客舱段、驾驶舱段的轮廓空间，机翼内部的翼梁走向、油箱舱段的边界都可通过线框网格的密度变化识别，后续如果要做内部结构的细化建模，可直接基于现有线框的截面轮廓做拉伸、放样操作，不需要重新校准整机的外形基准。

　　在航空教学场景中，这类线框模型可直接用于制图课程的投影练习，学员可通过正俯两个视图的线条对应关系，练习补画侧视图、局部剖视图的能力，也能直观理解常规布局运输机的各部件相对位置关系，比如发动机短舱的重心位置与机翼气动中心的匹配、平尾与垂尾的位置关系如何保障航向与俯仰稳定性，相比实体渲染模型，线框形式能更清晰地展示各部件的空间投影逻辑，不会被曲面材质遮挡内部的结构交点。在做航空主题的展陈布置时，基于这套线框可直接切割不同截面的型材，拼接出1:1或者等比例缩小的飞机轮廓装置，所有线条的交点都可作为型材的焊接或者栓接定位点，不需要额外做现场的尺寸放样，能大幅降低展陈道具的加工误差，保障整体外形的还原度。
