大功率白光LED灯珠三维结构设计

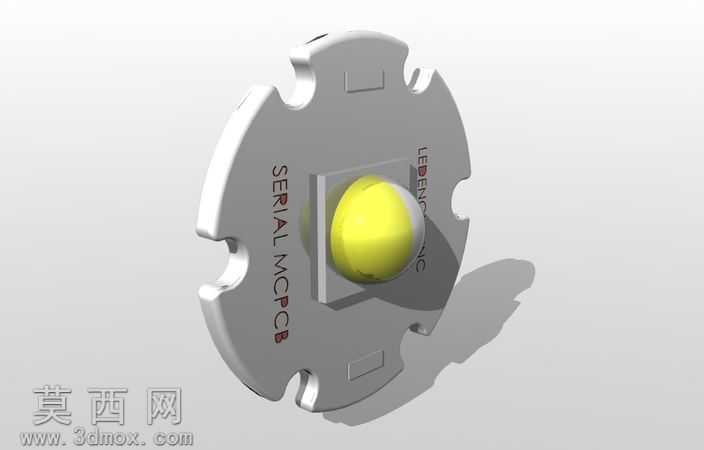

本次三维建模围绕42瓦大功率白光LED器件展开，建模过程中首先对实物进行结构拆解，将整体划分为铝基PCB基板、中心发光芯片封装、定位卡槽、极性标识块四个核心结构模块。建模初期先绘制基板的外轮廓草图，精准还原基板边缘的六个对称缺口结构，这类缺口是为了适配自动化贴装工艺的定位需求，草图绘制阶段严格把控缺口的弧度、间距参数，保证六个缺口沿基板中心呈60度夹角均匀分布，确保后续装配时的定位精度。基板主体建模完成后，对表面印刷标识进行浮雕处理，将品牌字样、型号标识通过偏移凸台命令做出0.1mm的凸起效果，还原实物丝印的立体质感。中心发光区域建模时，先构建黑色方形固晶区结构，该区域为芯片散热的核心承接面，建模时保证其平面度公差在合理范围内，随后在固晶区中心构建半球形的硅胶透镜结构，透镜采用半球曲面建模，通过旋转凸台命令生成，曲面曲率严格匹配大功率LED的配光角度需求，保证光线出射时的均匀扩散效果。基板两侧的黄色极性标识块采用独立凸台建模，分别对应正负极位置，尺寸与实物保持一致，避免装配时出现极性接反的问题。材质渲染阶段，基板主体采用白色哑光陶瓷复合材质，调整材质的粗糙度参数模拟铝基板表面的阻焊层质感；中心固晶区采用深黑色哑光材质，降低光线反射率提升出光效率；半球形透镜采用高透硅胶材质，添加轻微的折射与半透明属性，还原硅胶透镜的透光质感；黄色标识块采用亮黄色哑光材质，与白色基板形成清晰的视觉区分。结构设计上充分考虑大功率LED的散热需求，基板厚度设置为1.5mm，符合常规大功率LED铝基板的厚度标准，边缘缺口同时兼顾安装固定与散热通风的作用，中心固晶区与基板之间做无缝衔接处理，保证热量传导路径的顺畅。建模全程采用参数化设计方式，所有尺寸均可后续调整，方便适配不同功率规格的同系列LED器件改型设计，整体模型装配无干涉，各部件结构清晰，可直接用于照明产品的结构装配验证、散热模拟分析以及产品宣传渲染使用。
