自动化系统顶圈总成加工工装设备

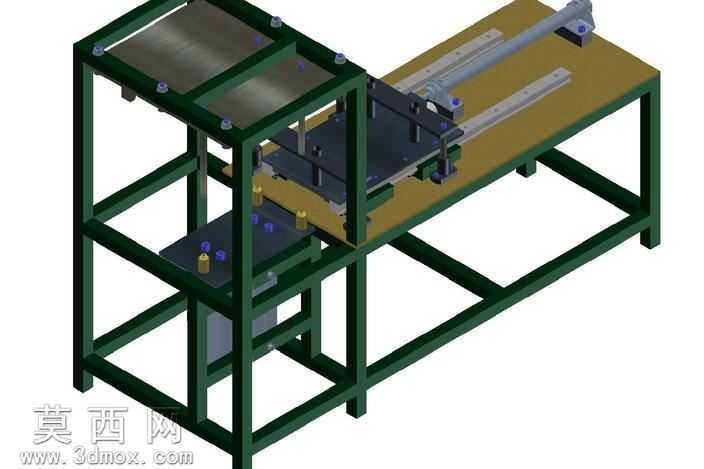

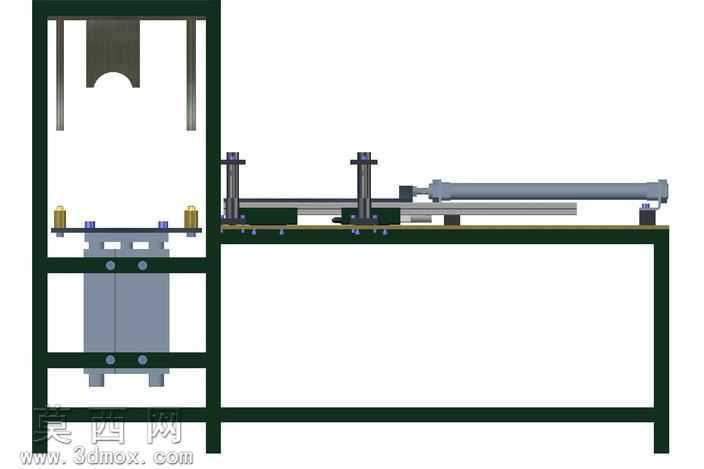

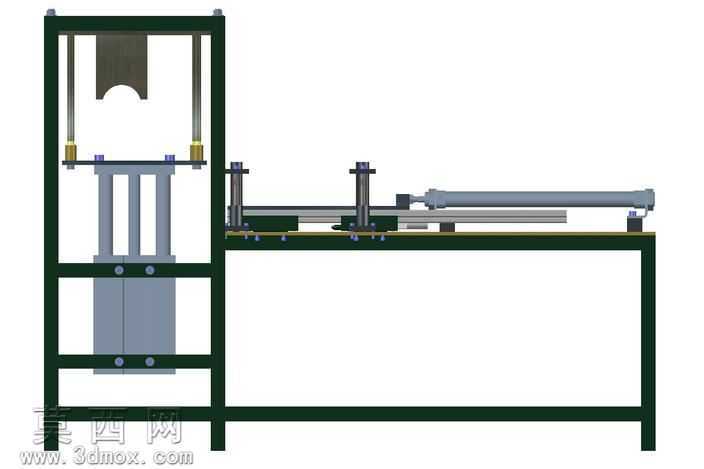

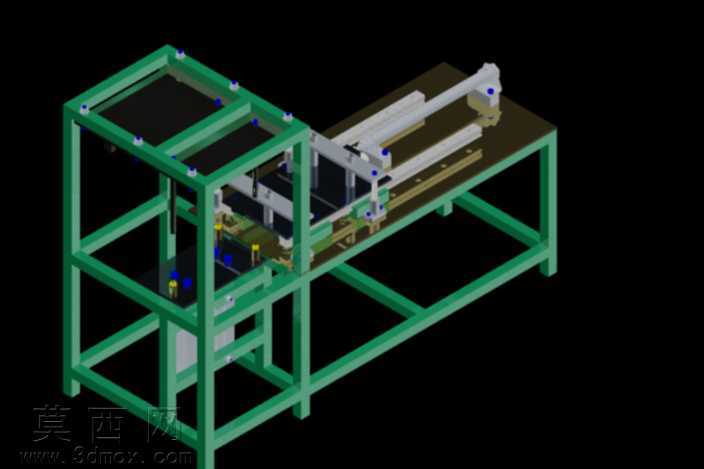

本模型为自动化系统顶圈总成加工配套的工装设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计通用规范，对各部件的装配关系、配合公差进行了精准还原。整体设备以方管焊接成型的绿色机架作为承载主体，机架采用分层框架式结构设计，下层预留电气元件与动力组件的安装空间，上层铺设木质工作台面作为作业承载平面，结构受力分布均匀，具备足够的刚性与稳定性，可满足长时间连续作业的承重需求。工作台面上方集成了直线导轨传动滑台机构，滑台通过线性导轨实现水平方向的精准往复移动，传动组件采用气缸作为动力输出元件，可带动工装夹具完成工位切换动作，滑台的安装基准面经过平面度校准，保证运动过程中无卡滞、偏移问题。设备左侧设置上下双工位加工区域，每个工位都配置了定位销与夹紧组件，可对顶圈工件实现快速定位装夹，定位元件的位置经过参数化匹配，可适配对应规格工件的装夹需求，避免加工过程中出现工件位移。建模过程中对所有金属结构件赋予了对应的金属材质属性，机架部分做了喷涂质感的材质调整，导轨、滑台等运动部件赋予了磨砂金属材质，工作台面赋予了木纹材质，通过渲染调整各材质的反光度、粗糙度参数，让整体模型的视觉呈现更贴近真实设备的质感。设计思路围绕顶圈总成的自动化加工流程展开，将上料、加工、下料的工位进行合理布局，通过滑台的直线运动实现工件在不同工位间的自动流转，减少人工搬运环节，提升加工效率与一致性，整体结构模块化程度高，后续可根据加工需求扩展工位数量或更换夹具组件，具备较强的适配性。
