DVD驱动无刷电机转子结构三维设计

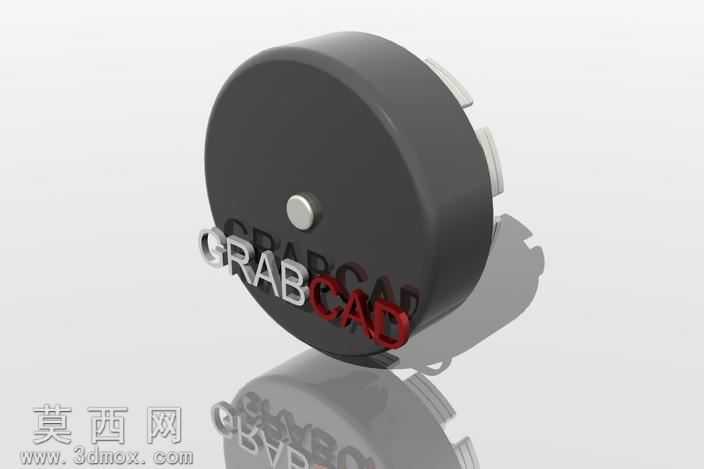

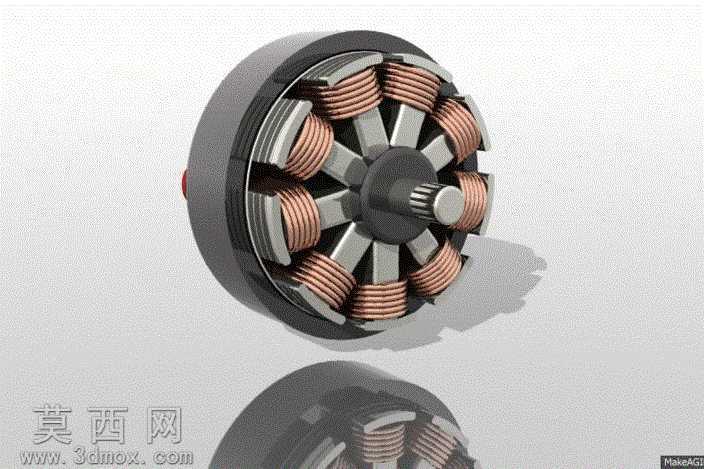

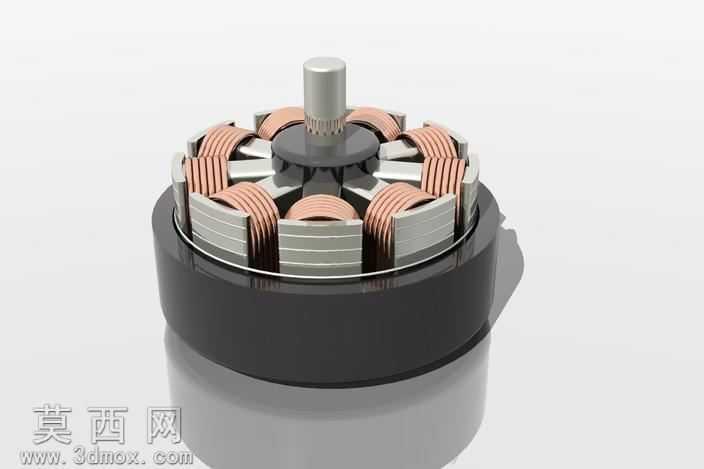

本模型为DVD光驱驱动用无刷电机转子的精细化三维设计成果，建模过程中首先对转子的核心功能结构进行拆解分析，围绕无刷外转子电机的运行特性确定整体建模逻辑。建模阶段先完成中心转轴的特征构建，精准还原转轴端部的滚花结构与轴肩定位特征，保证转轴与铁芯、端盖的装配限位关系完全符合实际电机的装配要求。随后进行铁芯冲片堆叠结构的建模，还原十二槽铁芯的齿部、轭部轮廓，对每个齿部的弧度、槽口宽度进行精准参数化设定，确保绕组排布的空间余量符合漆包线的缠绕需求。绕组部分采用螺旋扫掠的建模方式，还原多匝漆包线紧密缠绕在铁芯齿部的形态，对绕组端部的隆起弧度、层叠纹理进行细节刻画，还原真实绕组的排布质感。转子外壳部分采用薄壁回转特征构建，还原外壳的壁厚、端部限位凸台以及与磁钢贴合的内壁定位结构，同时对磁钢的嵌装槽位进行精准设计，保证磁钢与铁芯的气隙间距均匀一致。材质渲染阶段，为转轴赋予金属钢材材质，调整表面粗糙度参数呈现机加工后的金属哑光质感；为铁芯冲片赋予硅钢片材质，还原叠压结构的细微层纹与深灰金属质感；为绕组赋予紫铜漆包线材质，通过调整表面清漆层的反光参数，呈现漆包线外层绝缘漆的温润光泽与铜质基底的金属色泽；为转子外壳赋予铝合金材质，还原表面氧化处理后的细腻磨砂质感。设计过程中充分考虑DVD驱动电机对转动平稳性、低噪音、小体积的需求，对转子的整体同轴度、各部件的配重平衡进行结构优化，所有结构特征均参考实际量产DVD主轴电机的尺寸参数进行设定，各部件之间的装配间隙、配合关系完全符合实际生产的公差要求，既可以作为电机结构教学的演示模型，也可用于小型驱动电机的结构参考与方案验证，模型整体结构完整，细节还原度高，清晰展现了DVD无刷电机转子的内部构造与各部件的配合逻辑。
